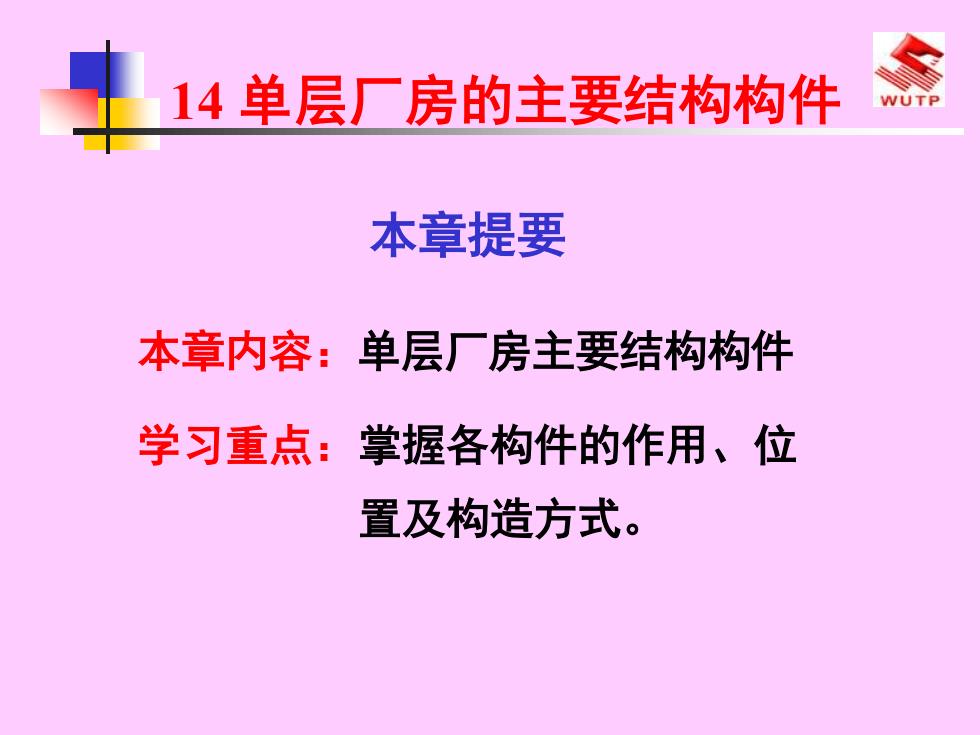

14单层厂房的主要结构构件WUTP本章提要本章内容：单层厂房主要结构构件学习重点：室掌握各构件的作用、位置及构造方式
14 单层厂房的主要结构构件 本章内容：单层厂房主要结构构件 学习重点：掌握各构件的作用、位 置及构造方式。 本章提要

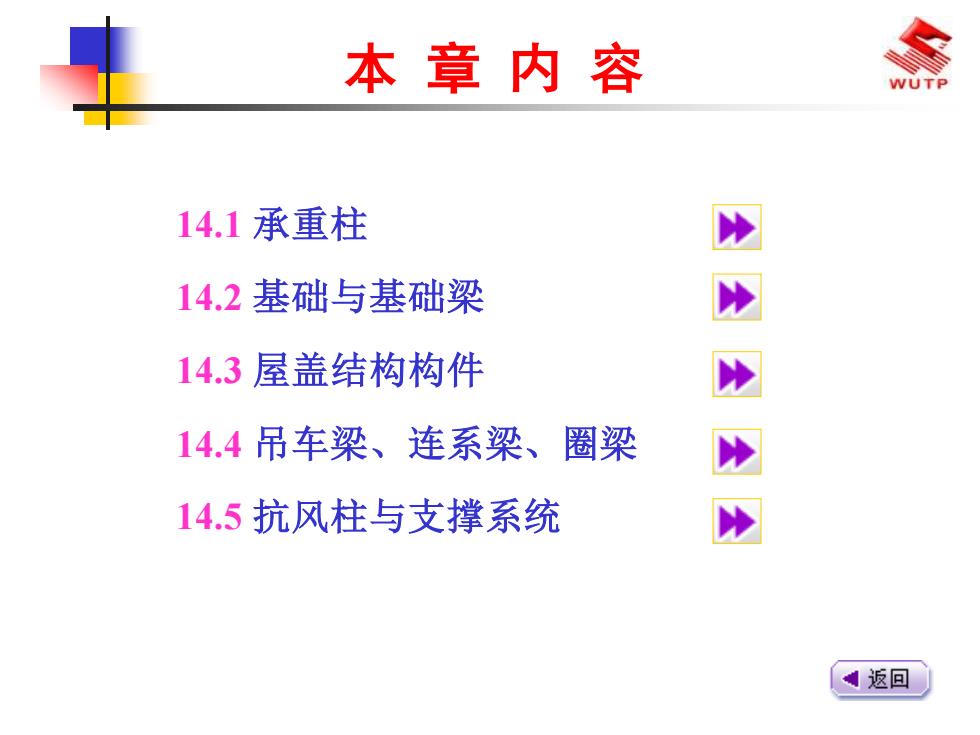

本章内容WUTP14.1承重柱基础与基础梁14.214.3屋盖结构构件圈梁吊车梁、连系梁、14.4斤14.5抗风柱与支撑系统4返回
本 章 内 容 14.1 承重柱 14.2 基础与基础梁 14.3 屋盖结构构件 14.4 吊车梁、连系梁、圈梁 14.5 抗风柱与支撑系统

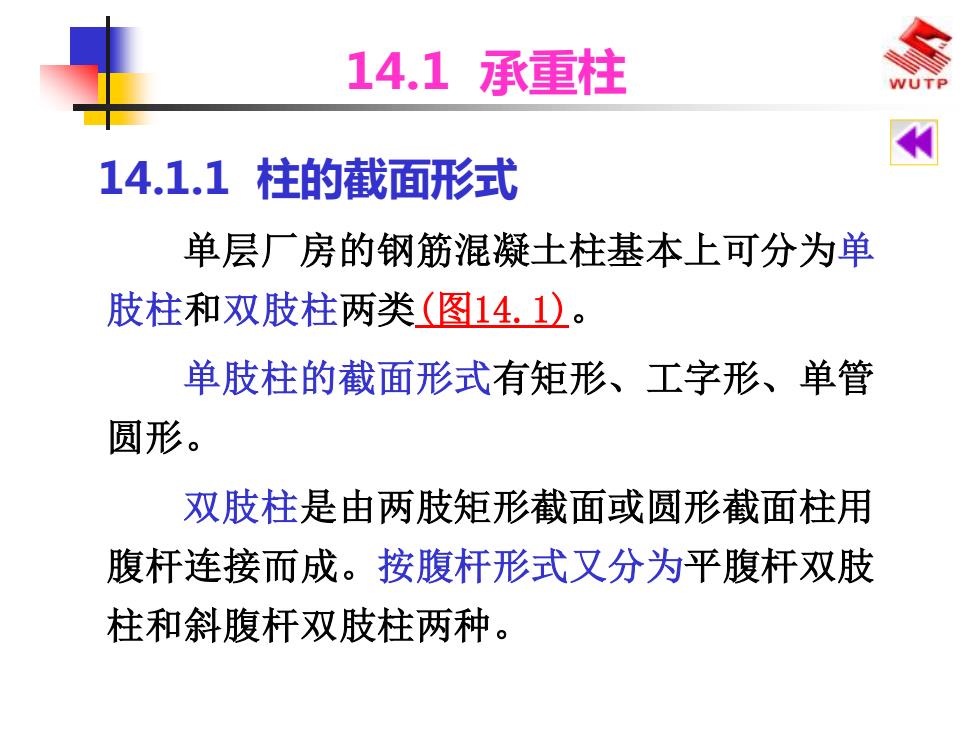

14.1承重柱WUTP14.1.1柱的截面形式单层厂房的钢筋混凝土柱基本上可分为单肢柱和双肢柱两类（图14.1)单肢柱的截面形式有矩形、工字形、单管圆形。双肢柱是由两肢矩形截面或圆形截面柱用腹杆连接而成。按腹杆形式又分为平腹杆双肢柱和斜腹杆双肢柱两种
单层厂房的钢筋混凝土柱基本上可分为单 肢柱和双肢柱两类(图14.1)。 单肢柱的截面形式有矩形、工字形、单管 圆形。 双肢柱是由两肢矩形截面或圆形截面柱用 腹杆连接而成。按腹杆形式又分为平腹杆双肢 柱和斜腹杆双肢柱两种。 14.1 承重柱 14.1.1 柱的截面形式

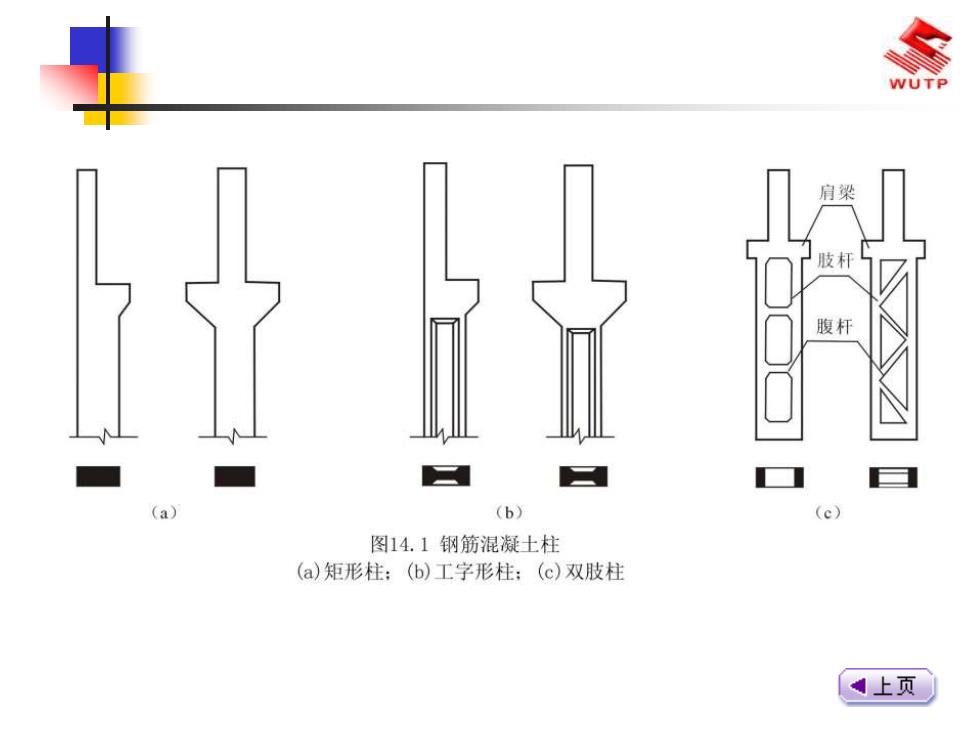

WUTP肩粱肢杆腹杆(b)(a)(c)图14.1钢筋混凝土柱(a）矩形柱：（b）工字形柱：（c)双肢柱上页

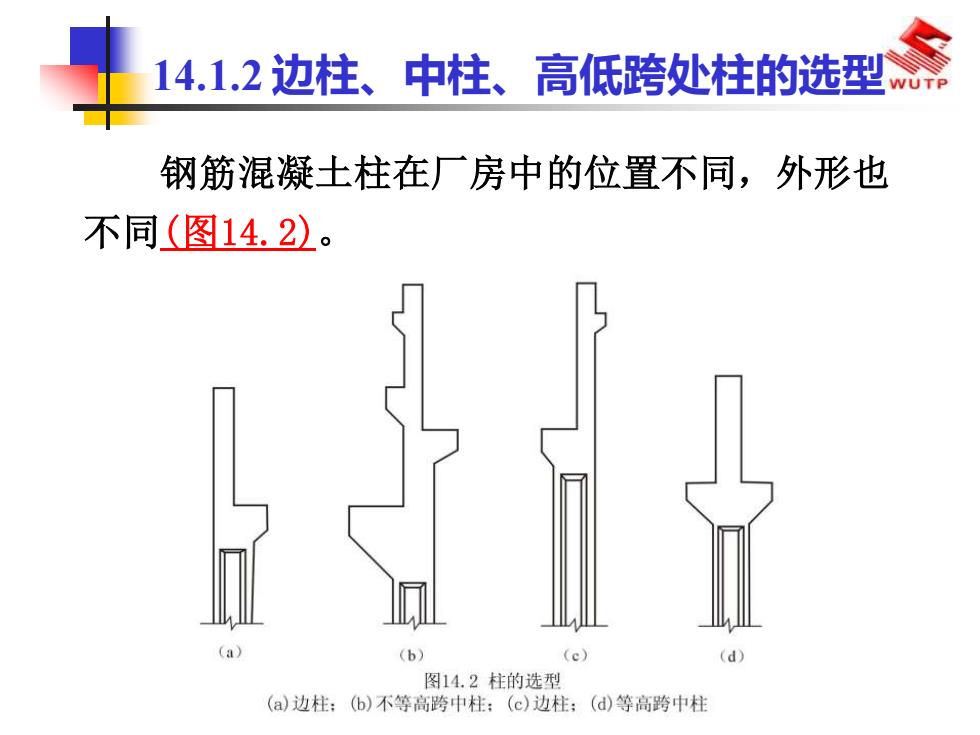

14.1.2边柱、中柱、高低跨处柱的选型WUTP钢筋混凝土柱在厂房中的位置不同，外形也不同（图14.2)ca(b)(c)(d)图14.2柱的选型(a)边柱：(b)不等高跨中柱：(c)边柱：(d)等高跨中柱
钢筋混凝土柱在厂房中的位置不同，外形也 不同(图14.2)。 14.1.2 边柱、中柱、高低跨处柱的选型
