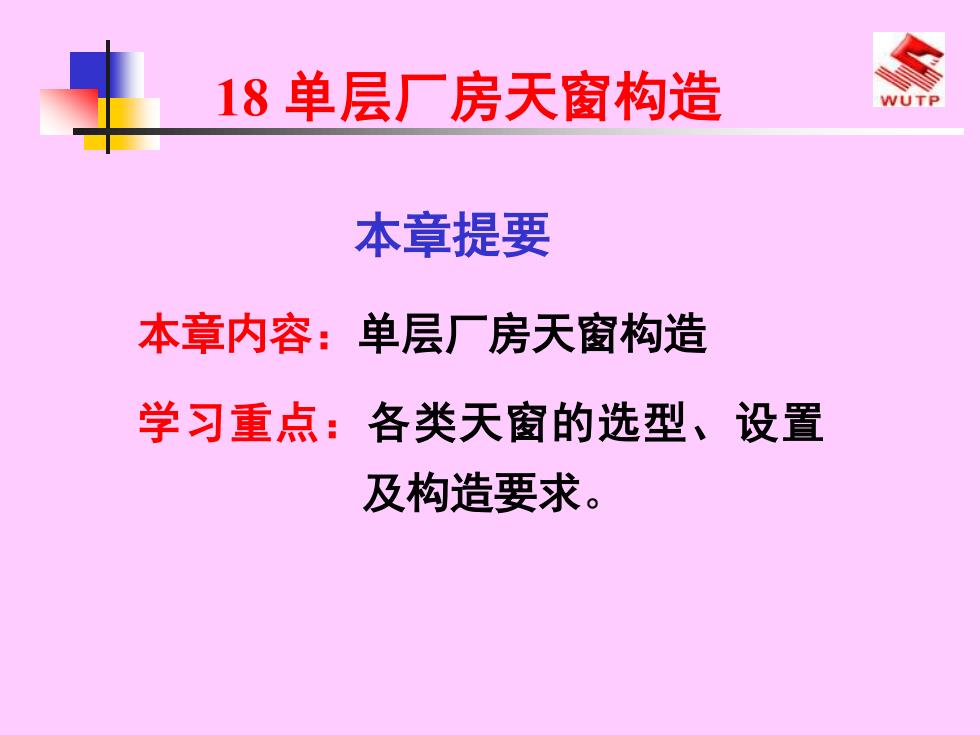

18单层厂房天窗构造WUTP本章提要本章内容：单层厂房天窗构造学习重点：各类天窗的选型、设置及构造要求
18 单层厂房天窗构造 本章内容：单层厂房天窗构造 学习重点：各类天窗的选型、设置 及构造要求。 本章提要

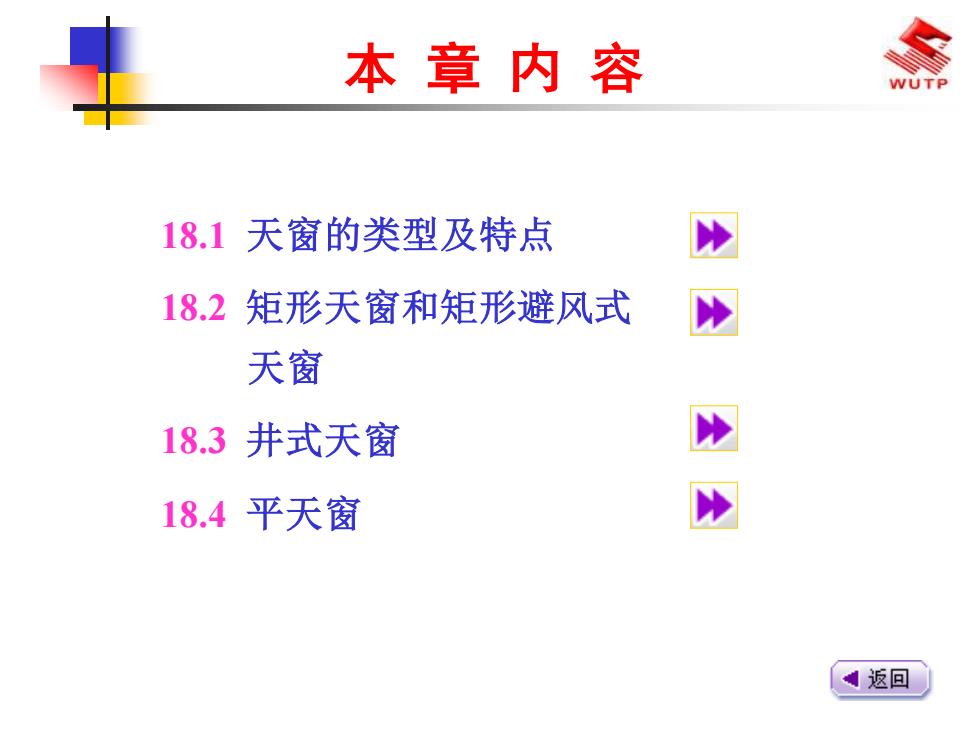

本章内容WUTPH18.1天窗的类型及特点18.2矩形天窗和矩形避风式H天窗W井式天窗18.3W平天窗18.4返回
本 章 内 容 18.1 天窗的类型及特点 18.2 矩形天窗和矩形避风式 天窗 18.3 井式天窗 18.4 平天窗

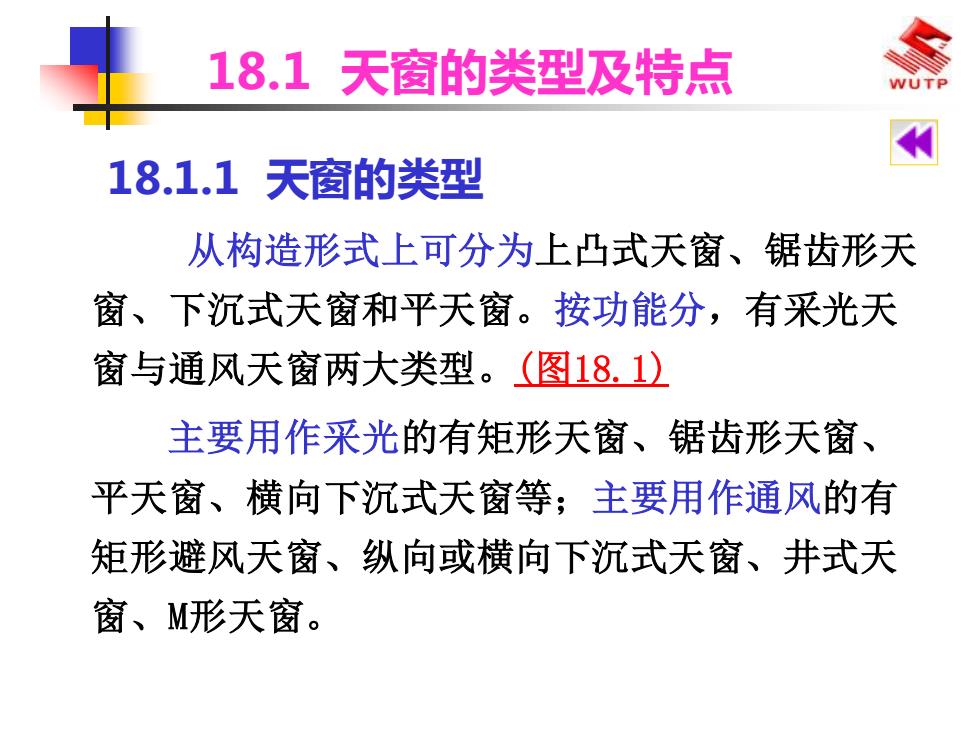

18.1天窗的类型及特点WUTP18.1.1天窗的类型从构造形式上可分为上凸式天窗、锯齿形天窗、下沉式天窗和平天窗。按功能分，有采光天窗与通风天窗两大类型。（图18.1)主要用作采光的有矩形天窗、锯齿形天窗、平天窗、横向下沉式天窗等：主要用作通风的有矩形避风天窗、纵向或横向下沉式天窗、井式天窗、M形天窗
从构造形式上可分为上凸式天窗、锯齿形天 窗、下沉式天窗和平天窗。按功能分，有采光天 窗与通风天窗两大类型。(图18.1) 主要用作采光的有矩形天窗、锯齿形天窗、 平天窗、横向下沉式天窗等；主要用作通风的有 矩形避风天窗、纵向或横向下沉式天窗、井式天 窗、M形天窗。 18.1 天窗的类型及特点 18.1.1 天窗的类型

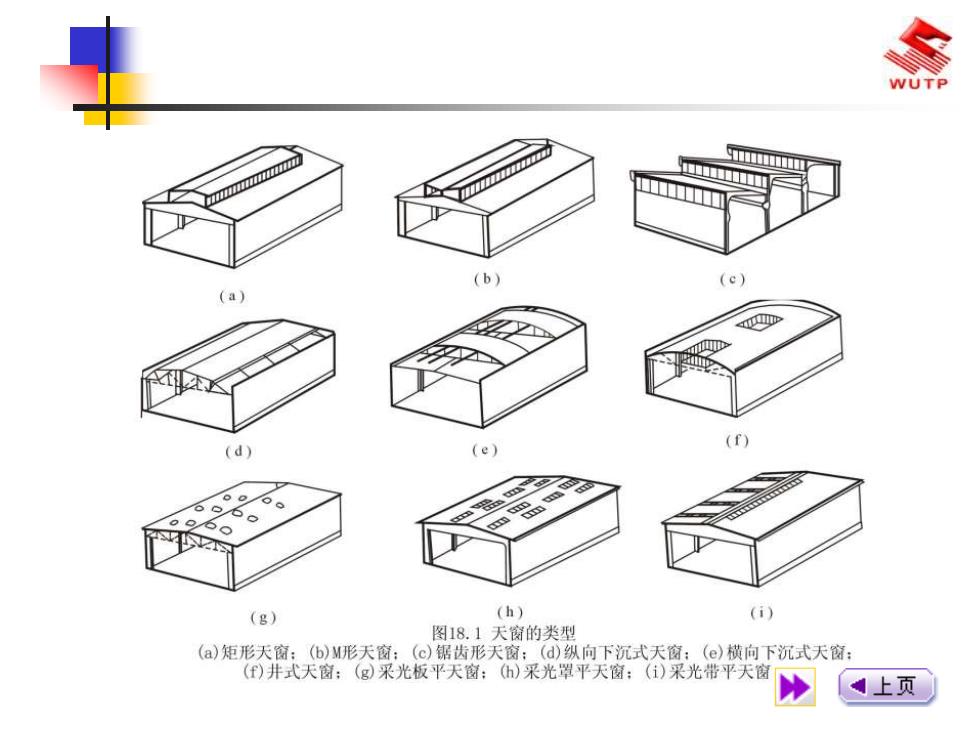

WUTP(b)(c)(a)TD(f)(e)(d)(h)(i)(g)图18.1天窗的类型(a）矩形天窗：（b)M形天窗：（c）锯齿形天窗：（d）纵向下沉式天窗：（e）横向下沉式天窗(f）井式天窗：（g）采光板平天窗：(h）采光罩平天窗：（i）采光带平天窗上页

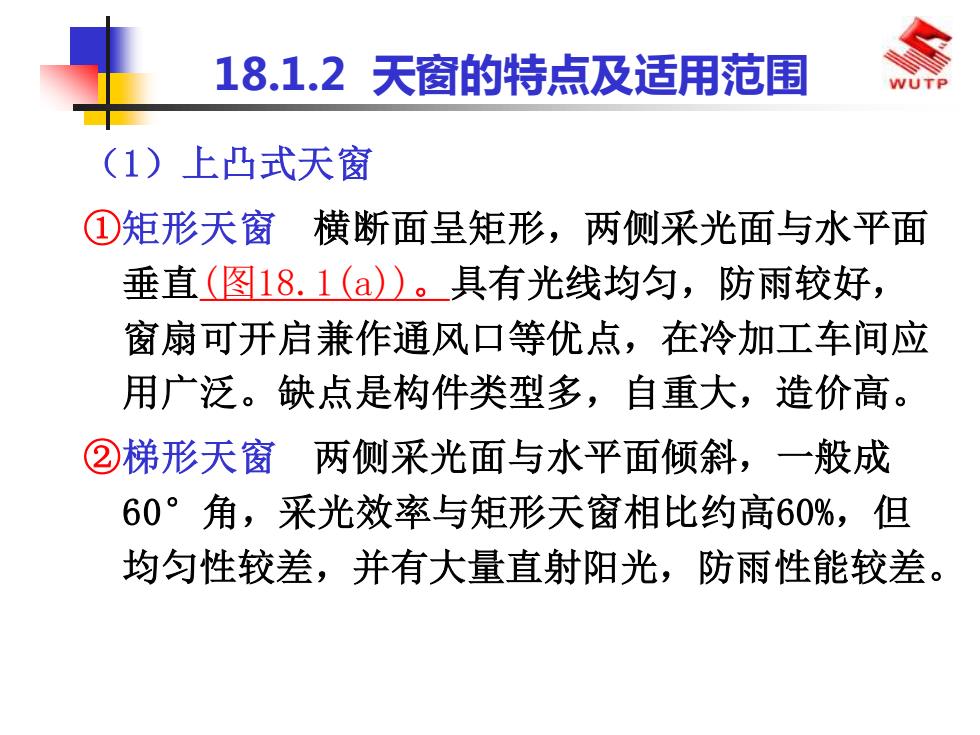

18.1.2天窗的特点及适用范围WUTP(1)上凸式天窗①矩形天窗横断面呈矩形，两侧采光面与水平面垂直（图18.1（a)）。具有光线均匀，防雨较好，窗扇可开启兼作通风口等优点，在冷加工车间应用广泛。缺点是构件类型多，自重大，造价高。②梯形天窗两侧采光面与水平面倾斜，一般成60°角，采光效率与矩形天窗相比约高60%，但均匀性较差，并有大量直射阳光，防雨性能较差
（1）上凸式天窗 ①矩形天窗 横断面呈矩形，两侧采光面与水平面 垂直(图18.1(a))。具有光线均匀，防雨较好， 窗扇可开启兼作通风口等优点，在冷加工车间应 用广泛。缺点是构件类型多，自重大，造价高。 ②梯形天窗 两侧采光面与水平面倾斜，一般成 60°角，采光效率与矩形天窗相比约高60%，但 均匀性较差，并有大量直射阳光，防雨性能较差。 18.1.2 天窗的特点及适用范围
