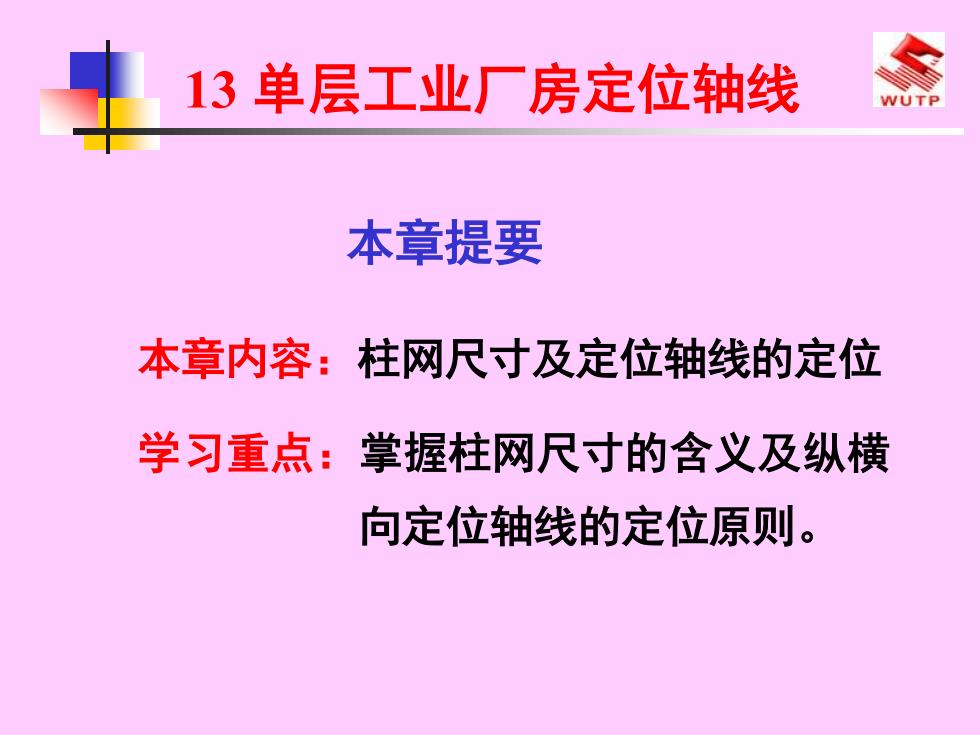

13单层工业厂房定位轴线WUTP本章提要本章内容：柱网尺寸及定位轴线的定位学习重点：掌握柱网尺寸的含义及纵横向定位轴线的定位原则
13 单层工业厂房定位轴线 本章内容：柱网尺寸及定位轴线的定位 学习重点：掌握柱网尺寸的含义及纵横 向定位轴线的定位原则。 本章提要

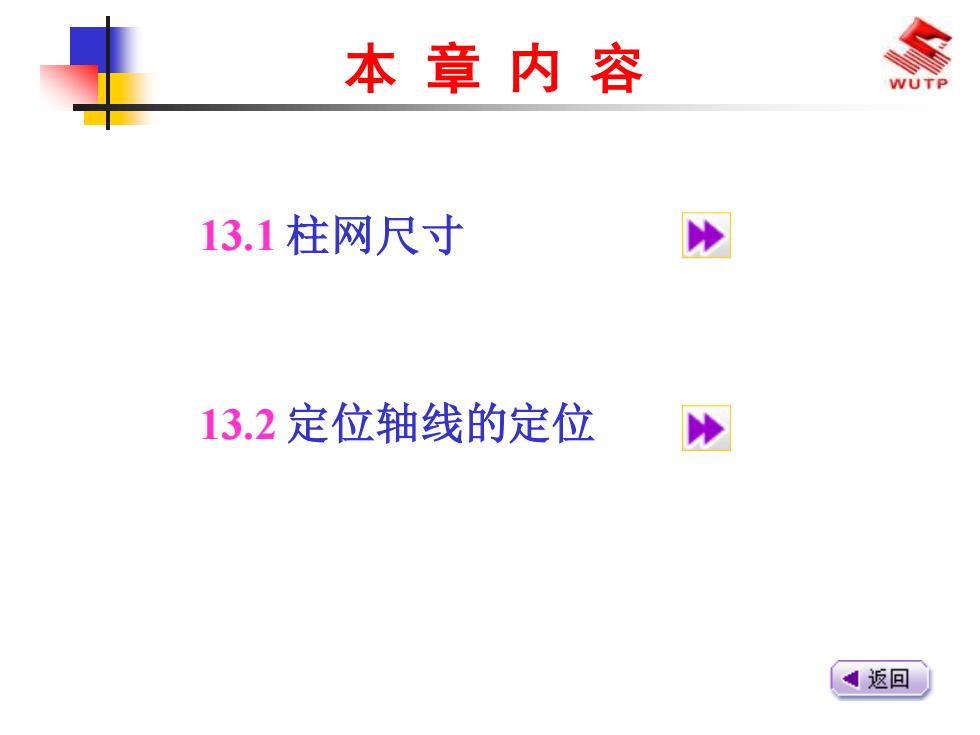

本章内容WUTPW13.1柱网尺寸13.2定位轴线的定位W返回
本 章 内 容 13.1 柱网尺寸 13.2 定位轴线的定位

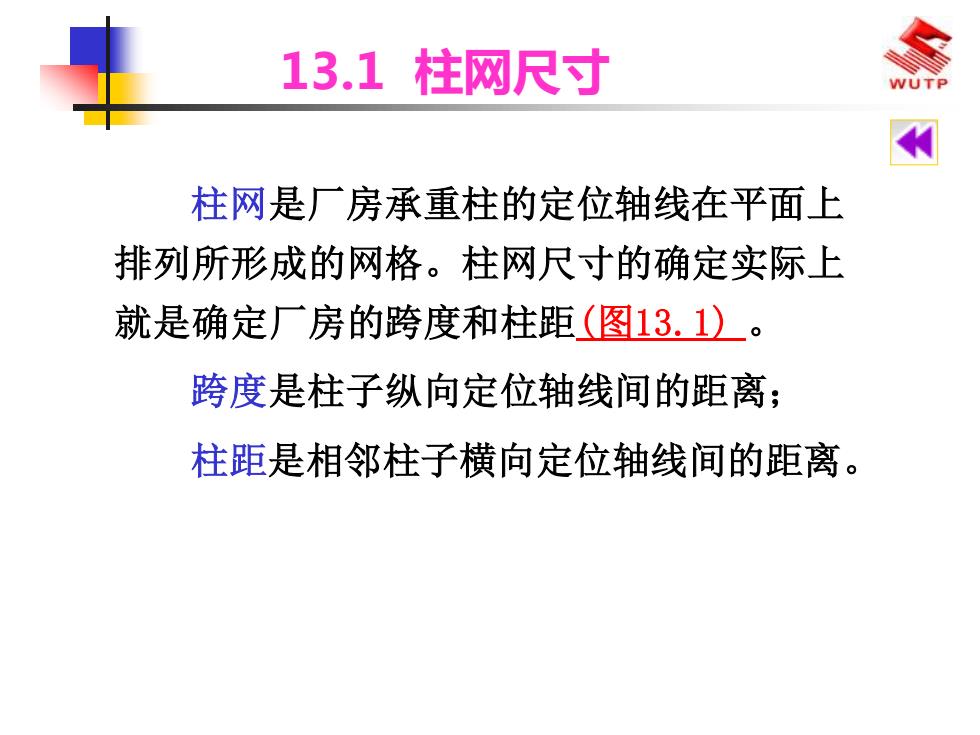

13.1柱网尺寸WUTP柱网是厂房承重柱的定位轴线在平面上排列所形成的网格。柱网尺寸的确定实际上就是确定厂房的跨度和柱距（图13.1）。跨度是柱子纵向定位轴线间的距离：柱距是相邻柱子横向定位轴线间的距离
柱网是厂房承重柱的定位轴线在平面上 排列所形成的网格。柱网尺寸的确定实际上 就是确定厂房的跨度和柱距(图13.1) 。 跨度是柱子纵向定位轴线间的距离； 柱距是相邻柱子横向定位轴线间的距离。 13.1 柱网尺寸

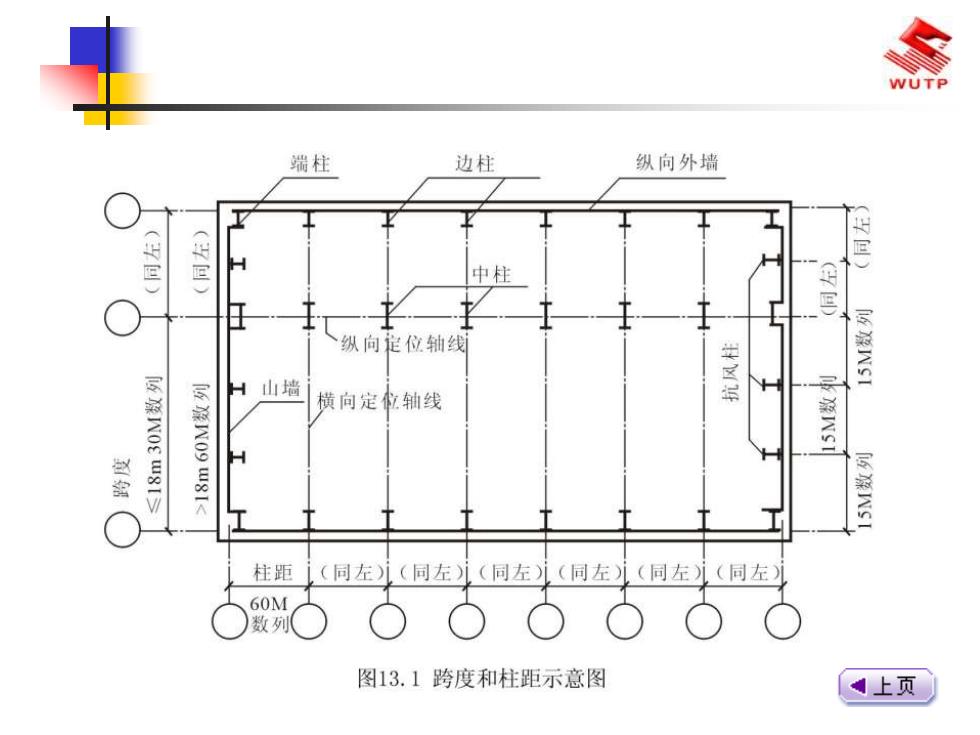

WUTP端柱边柱纵向外墙文（平回）Y工（国）（回）FH(）中柱NS纵向定位轴线豫NST山墙HN098横向定位轴线柱距（同左）（同左）（同左）（同左（同左）（同左）60M数列图13.1跨度和柱距示意图上页

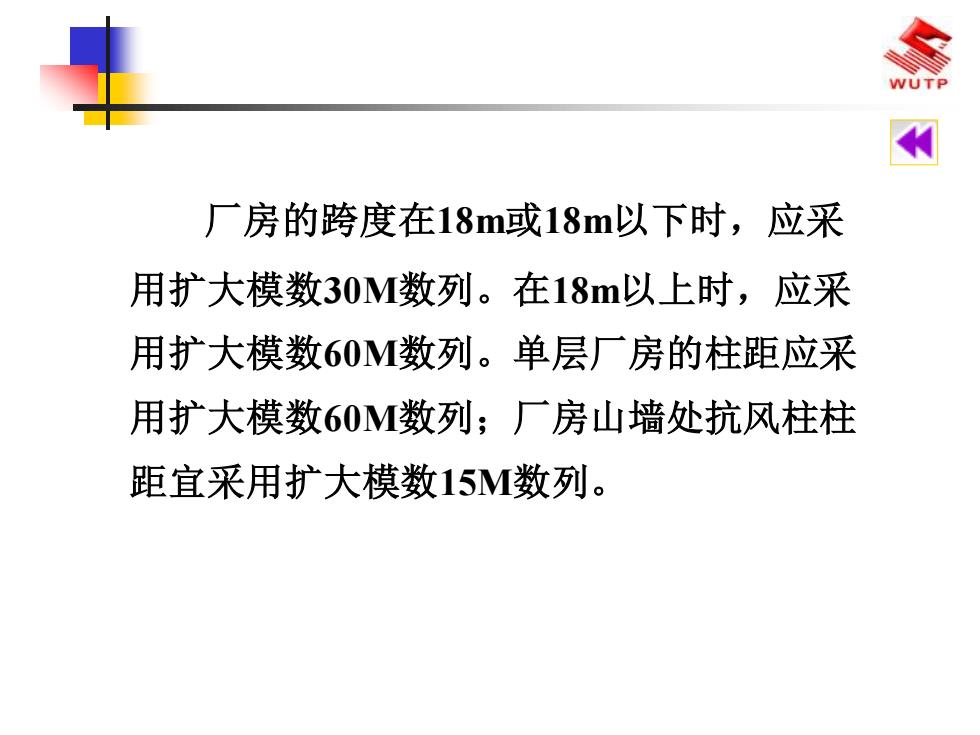

WUTP?厂房的跨度在18m或18m以下时，应采用扩大模数30M数列。在18m以上时，应采用扩大模数60M数列。单层厂房的柱距应采用扩大模数60M数列：厂房山墙处抗风柱柱距宜采用扩大模数15M数列
厂房的跨度在18m或18m以下时，应采 用扩大模数30M数列。在18m以上时，应采 用扩大模数60M数列。单层厂房的柱距应采 用扩大模数60M数列；厂房山墙处抗风柱柱 距宜采用扩大模数15M数列
