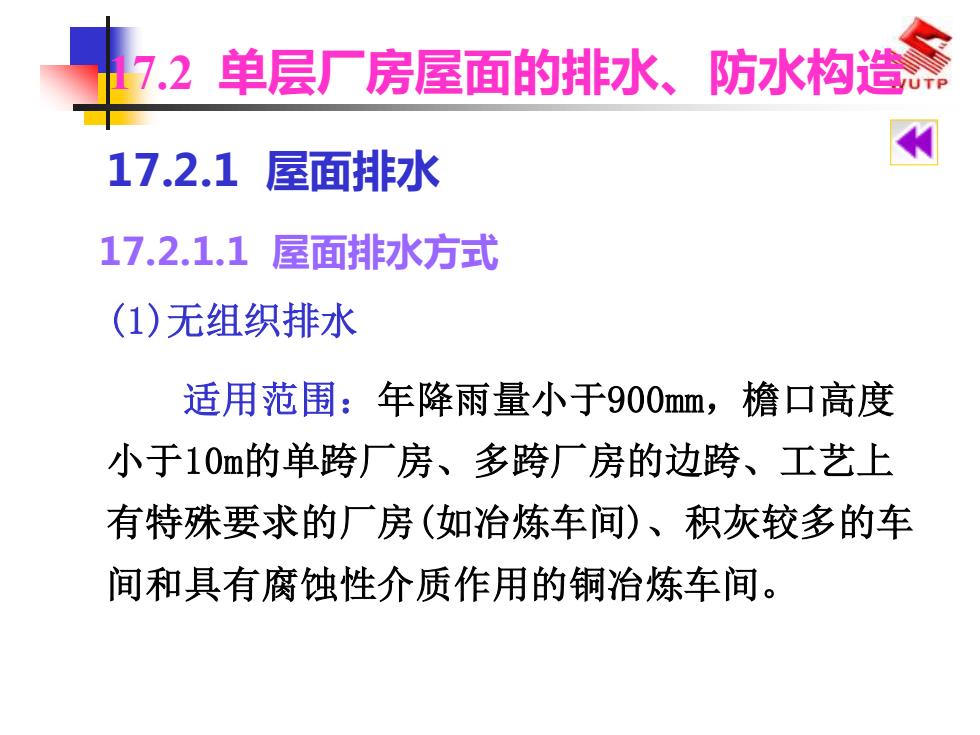

防水构造uT17.2单层厂房屋面的排水、17.2.1屋面排水17.2.1.1屋面排水方式(1)无组织排水适用范围：年降雨量小于900mm，檐口高度小于10m的单跨厂房、多跨厂房的边跨、工艺上有特殊要求的厂房（如冶炼车间）、积灰较多的车间和具有腐蚀性介质作用的铜冶炼车间
(1)无组织排水 适用范围：年降雨量小于900mm，檐口高度 小于10m的单跨厂房、多跨厂房的边跨、工艺上 有特殊要求的厂房(如冶炼车间)、积灰较多的车 间和具有腐蚀性介质作用的铜冶炼车间。 17.2 单层厂房屋面的排水、防水构造 17.2.1 屋面排水 17.2.1.1 屋面排水方式

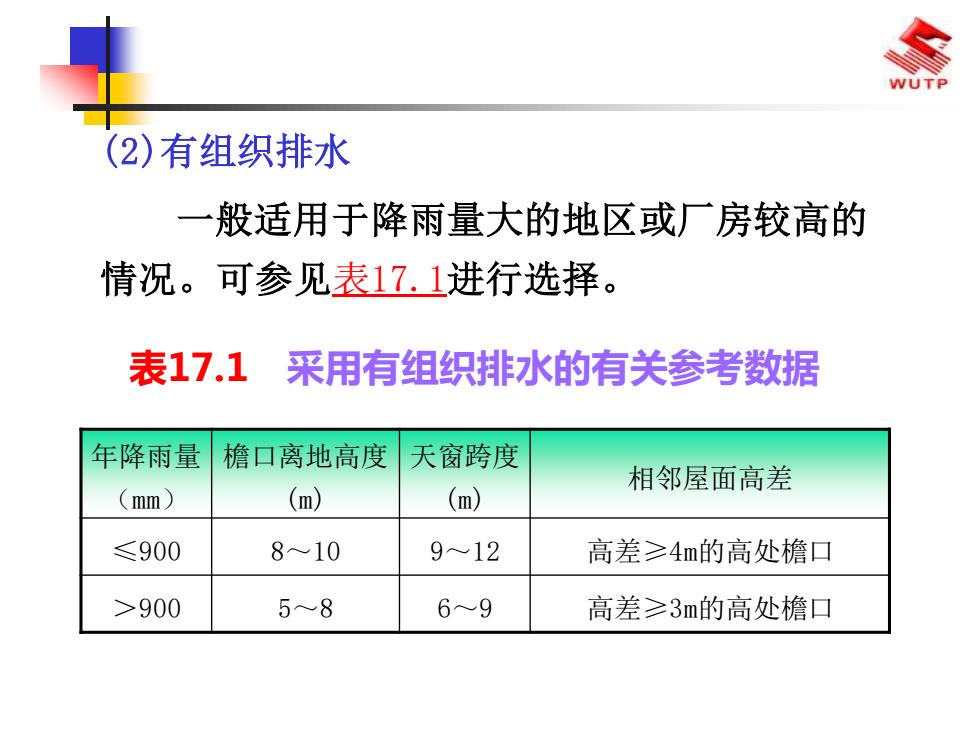

WUTP（2）有组织排水一般适用于降雨量大的地区或厂房较高的情况。可参见表17.1进行选择。表17.1采用有组织排水的有关参考数据年降雨量檐口离地高度天窗跨度相邻屋面高差(m)(m)(mm)≤9008~109～12高差≥4m的高处檐口>9005~86~9高差≥3m的高处檐口
(2)有组织排水 一般适用于降雨量大的地区或厂房较高的 情况。可参见表17.1进行选择。 表17.1 采用有组织排水的有关参考数据 年降雨量 （mm） 檐口离地高度 (m) 天窗跨度 (m) 相邻屋面高差 ≤900 8～10 9～12 高差≥4m的高处檐口 ＞900 5～8 6～9 高差≥3m的高处檐口

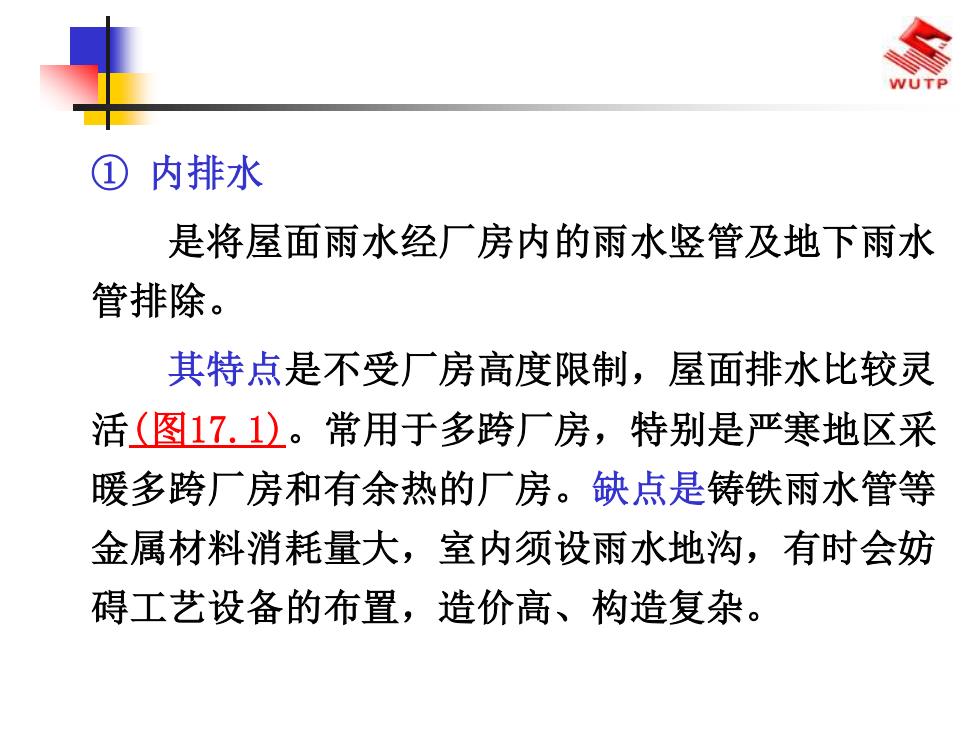

WUTP内排水1)是将屋面雨水经厂房内的雨水竖管及地下雨水管排除。其特点是不受厂房高度限制，屋面排水比较灵活（图17.1）。常用于多跨厂房，特别是严寒地区采暖多跨厂房和有余热的厂房。缺点是铸铁雨水管等金属材料消耗量大，室内须设雨水地沟，有时会妨碍工艺设备的布置，造价高、构造复杂
① 内排水 是将屋面雨水经厂房内的雨水竖管及地下雨水 管排除。 其特点是不受厂房高度限制，屋面排水比较灵 活(图17.1)。常用于多跨厂房，特别是严寒地区采 暖多跨厂房和有余热的厂房。缺点是铸铁雨水管等 金属材料消耗量大，室内须设雨水地沟，有时会妨 碍工艺设备的布置，造价高、构造复杂

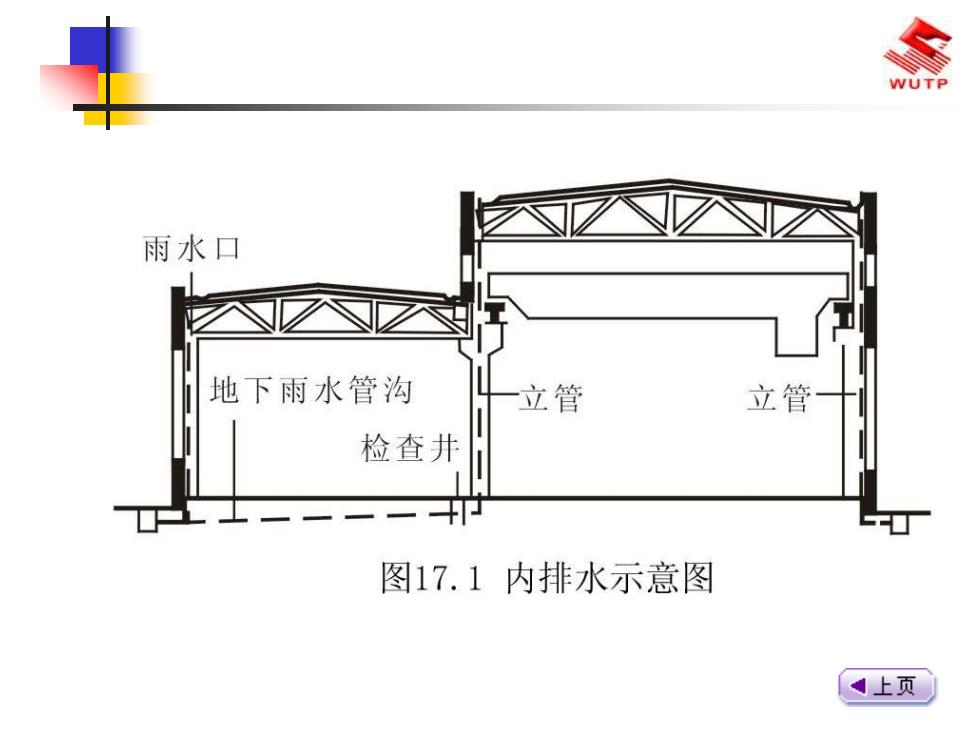

WUTP雨水口地下雨水管沟立管立管检查井图17.1内排水示意图上页

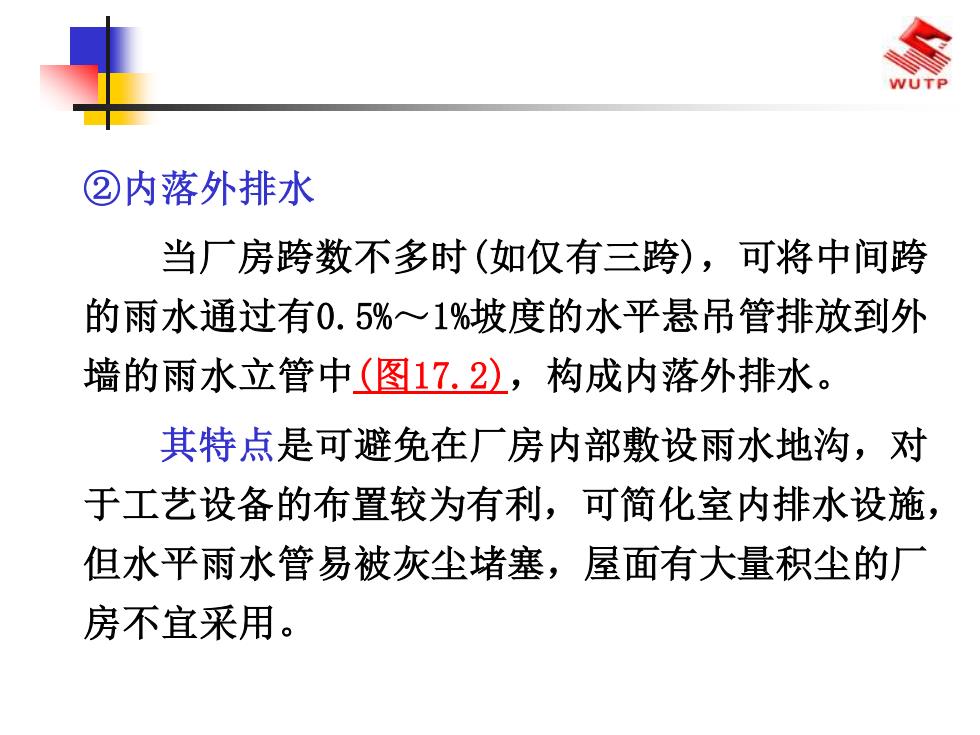

WUTP②内落外排水当厂房跨数不多时（如仅有三跨），可将中间跨的雨水通过有0.5%～1%坡度的水平悬吊管排放到外墙的雨水立管中（图17.2)，构成内落外排水。其特点是可避免在厂房内部敷设雨水地沟，对于工艺设备的布置较为有利，可简化室内排水设施但水平雨水管易被灰尘堵塞，屋面有大量积尘的厂房不宜采用
②内落外排水 当厂房跨数不多时(如仅有三跨)，可将中间跨 的雨水通过有0.5%～1%坡度的水平悬吊管排放到外 墙的雨水立管中(图17.2)，构成内落外排水。 其特点是可避免在厂房内部敷设雨水地沟，对 于工艺设备的布置较为有利，可简化室内排水设施， 但水平雨水管易被灰尘堵塞，屋面有大量积尘的厂 房不宜采用
