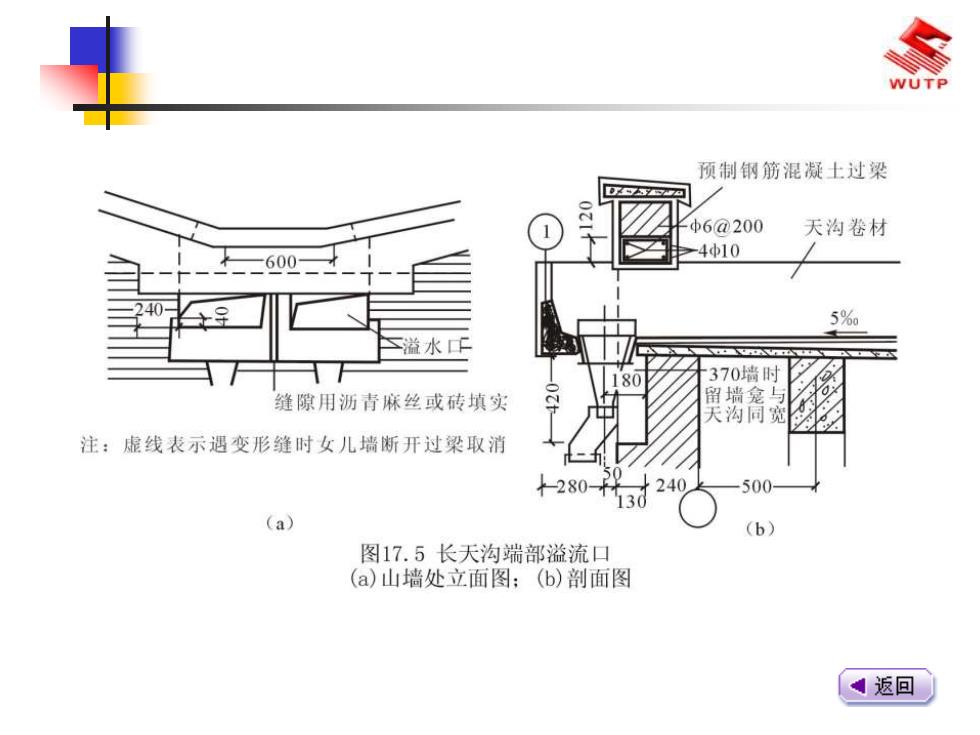

WUTP预制钢筋混凝土过梁2一Φ6@200天沟卷材4Φ10/60024005%0二溢水店370墙时180留墙与2缝隙用沥青麻丝或砖填实天沟同宽注：虚线表示遇变形缝时女儿墙断开过梁取消240280-500130(a)(b)图17.5长天沟端部溢流口a）山墙处立面图：（b）面图返回

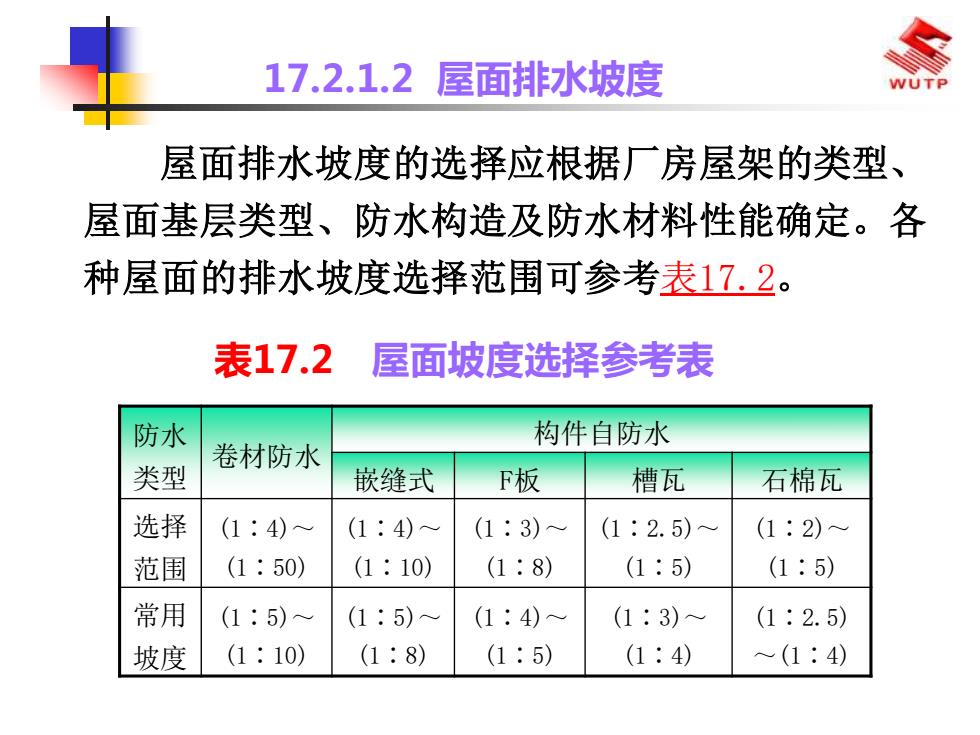

17.2.1.2屋面排水坡度WUTP屋面排水坡度的选择应根据厂房屋架的类型、屋面基层类型、防水构造及防水材料性能确定。各种屋面的排水坡度选择范围可参考表17.2。表17.2屋面坡度选择参考表构件自防水防水卷材防水类型F板槽瓦嵌缝式石棉瓦选择(1 : 4) ~(1 : 2. 5) ~(1 : 2) ~(1 : 4) ~(1 : 3) ~(1 : 50)(1 : 10)(1 : 8)(1 : 5)(1 : 5)范围常用(1 : 4) ~(1 : 3) ~(1 : 5) ~(1 : 5) ~(1 : 2. 5)(1 : 5)(1 : 10)(1 : 8)(1 : 4)～ (1 : 4)坡度
屋面排水坡度的选择应根据厂房屋架的类型、 屋面基层类型、防水构造及防水材料性能确定。各 种屋面的排水坡度选择范围可参考表17.2。 17.2.1.2 屋面排水坡度 表17.2 屋面坡度选择参考表 防水 类型 卷材防水 构件自防水 嵌缝式 F板 槽瓦 石棉瓦 选择 范围 (1∶4)～ (1∶50) (1∶4)～ (1∶10) (1∶3)～ (1∶8) (1∶2.5)～ (1∶5) (1∶2)～ (1∶5) 常用 坡度 (1∶5)～ (1∶10) (1∶5)～ (1∶8) (1∶4)～ (1∶5) (1∶3)～ (1∶4) (1∶2.5) ～(1∶4)
