15单层厂房外墙构造WUTP本章提要本章内容：砖墙、砌块墙、板材墙的构造方式学习重点：室掌握砌块墙、板材墙的构造方式
15 单层厂房外墙构造 本章内容：砖墙、砌块墙、板材墙 的构造方式。 学习重点：掌握砌块墙、板材墙的 构造方式。 本章提要

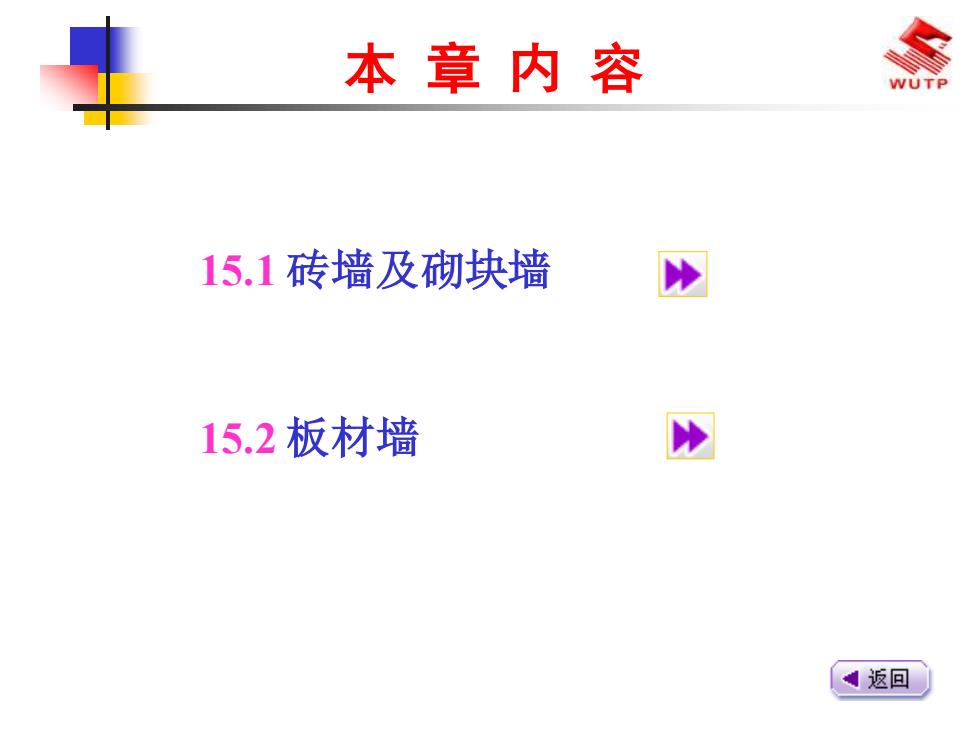

本章内容WUTP15.1砖墙及砌块墙H15.2板材墙1返回
本 章 内 容 15.1 砖墙及砌块墙 15.2 板材墙

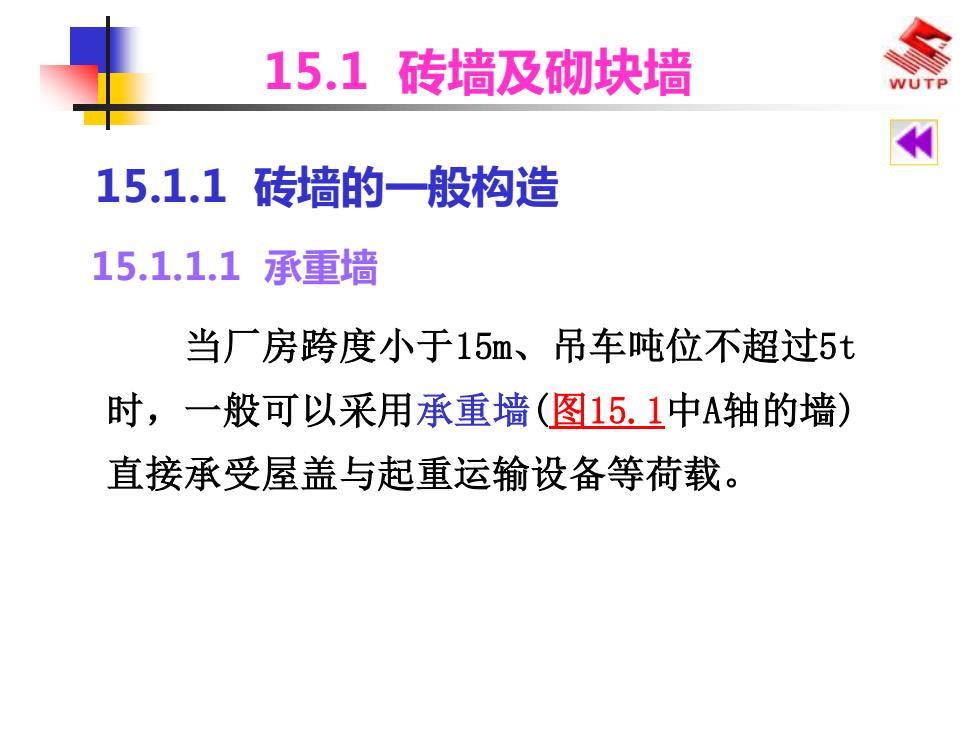

15.1砖墙及砌块墙WUTP15.1.1砖墙的一般构造承重墙15.1.1.1当厂房跨度小于15m、吊车吨位不超过5t时，一般可以采用承重墙（图15.1中A轴的墙）直接承受屋盖与起重运输设备等荷载
当厂房跨度小于15m、吊车吨位不超过5t 时，一般可以采用承重墙(图15.1中A轴的墙) 直接承受屋盖与起重运输设备等荷载。 15.1 砖墙及砌块墙 15.1.1 砖墙的一般构造 15.1.1.1 承重墙

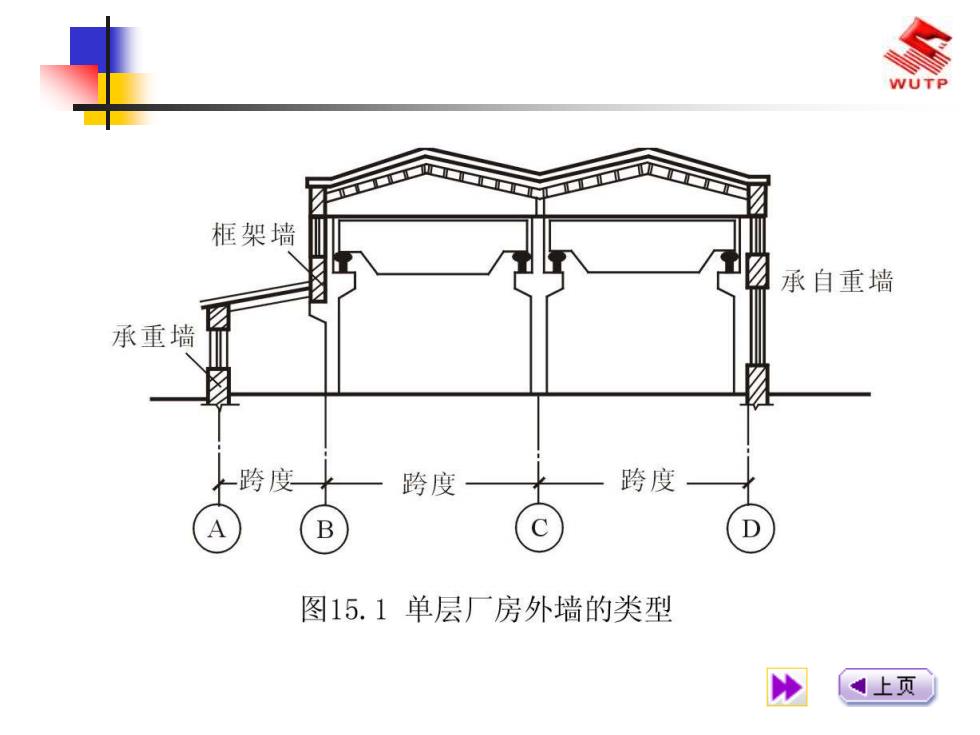

WUTP框架墙承自重墙承重墙跨度跨度跨度B图15.1单层厂房外墙的类型上页

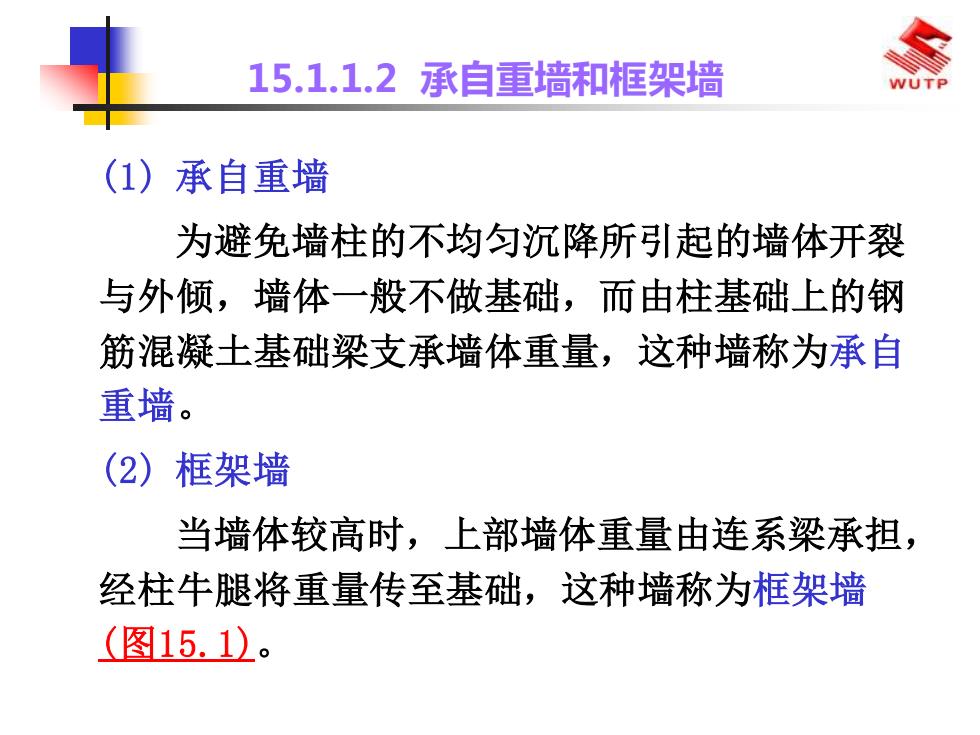

15.1.1.2承自重墙和框架墙WUTP(1）承自重墙为避免墙柱的不均匀沉降所引起的墙体开裂与外倾，墙体一般不做基础，而由柱基础上的钢筋混凝土基础梁支承墙体重量，这种墙称为承自重墙。(2)框架墙当墙体较高时，上部墙体重量由连系梁承担经柱牛腿将重量传至基础，这种墙称为框架墙(图15. 1)
(1) 承自重墙 为避免墙柱的不均匀沉降所引起的墙体开裂 与外倾，墙体一般不做基础，而由柱基础上的钢 筋混凝土基础梁支承墙体重量，这种墙称为承自 重墙。 (2) 框架墙 当墙体较高时，上部墙体重量由连系梁承担， 经柱牛腿将重量传至基础，这种墙称为框架墙 (图15.1)。 15.1.1.2 承自重墙和框架墙
