图3-1所示的站场有四条编组线、三组道岔，故设置 三个道岔储存器。各道岔储存器已储存了表3-1调车作业 计划中的五个车组的道岔控制代码。 由于经由每一组道岔的车组数不同，其对应的道岔储 存器中储存的代码数目也不同。显然每个车组都要经由1 号道岔，所以1号道岔储存器储有5个代码，按储存、输 出、执行和取消顺序，道岔控制代码的内容为"定、反、 定、反、反”，即”0、1、0、1、1”。 它说明1号道岔储存器在车组溜放时将顺序输出五个 控制码，并控制道岔转换
图 3-1 所示的站场有四条编组线、三组道岔，故设置 三个道岔储存器。各道岔储存器已储存了表 3-1 调车作业 计划中的五个车组的道岔控制代码。 由于经由每一组道岔的车组数不同，其对应的道岔储 存器中储存的代码数目也不同。显然每个车组都要经由 1 号道岔，所以 1 号道岔储存器储有 5 个代码，按储存、输 出、执行和取消顺序，道岔控制代码的内容为“定、反、 定、反、反”，即“ 0 、 1 、 0 、 1 、 1 ”。 它说明 1 号道岔储存器在车组溜放时将顺序输出五个 控制码，并控制道岔转换
第1次控制码是”0”，道岔转换到定位；第2次 控制码是”1”，道岔转换到反位； 0 2号道岔储存器储有3个控制码，即，'1、0、1"， 3号道岔储存器储有2个控制码，即“0、1” 。 道岔储存器中道岔控制代码的输入顺序和输出顺序是 一致的，即先入先出。 图3-1中预排控制环节的功能是： 将操作人员按压进路按钮的操作或将自动输入的调车 作业计划转换成道岔控制代码
第 1 次控制码是“ 0 ” ，道岔转换到定位；第 2 次 控制码是“ 1 ” ，道岔转换到反位； ‘ ’ · … 。 2 号道岔储存器储有 3 个控制码，即 , ' 1 、0 、1 " ; 3 号道岔储存器储有 2 个控制码，即“ 0 、 1 ”。 道岔储存器中道岔控制代码的输入顺序和输出顺序是 一致的，即先入先出。 图 3-1 中预排控制环节的功能是： 将操作人员按压进路按钮的操作或将自动输入的调车 作业计划转换成道岔控制代码
溜放开始后，各道岔储存器输出第一个道岔控制命令控制 道岔转换，为经由各道岔的第一个车组（除1号道岔外，不 一定是第1钩车)准备好一段进路，图3-1中的道岔储存器 最下面的储存单元最先储入控制码并最先输出和执行。 输出并执行一个控制码后，对应车组进入道岔区段，该控 制码即被取消，随之后面的控制码依次向前（图中向下）传 递，车组出清道岔区段，输出并执行一个控制码，为后续车 组准备一段进路。 这样，在溜放车组的作用下，控制码一个接一个地输出、 执行、取消，直到各道岔储存器最后一个控制码输出、执行 和取消，一个车列的溜放也告结束
溜放开始后，各道岔储存器输出第一个道岔控制命令控制 道岔转换，为经由各道岔的第一个车组（除 1 号道岔外，不 一定是第 1 钩车）准备好一段进路，图 3-1 中的道岔储存器 最下面的储存单元最先储入控制码并最先输出和执行。 输出并执行一个控制码后，对应车组进入道岔区段，该控 制码即被取消，随之后面的控制码依次向前（图中向下）传 递，车组出清道岔区段，输出并执行一个控制码，为后续车 组准备一段进路。 这样，在溜放车组的作用下，控制码一个接一个地输出、 执行、取消，直到各道岔储存器最后一个控制码输出、执行 和取消，一个车列的溜放也告结束
(2)道岔储存式溜放进路控制的特点 ①每个道岔储存器除了与预排控制环节发生关系以 外，还受车组溜放（轨道电路)控制输出信息。 ②各道岔储存器之间无联系，是独立工作的。 ③道岔储存器的容量应适当，从图3-1例可看出， 1号道岔储存器的容量应最大，等于调车单上的车组总数
( 2）道岔储存式溜放进路控制的特点 ①每个道岔储存器除了与预排控制环节发生关系以 外，还受车组溜放（轨道电路）控制输出信息。 ② 各道岔储存器之间无联系，是独立工作的。 ③ 道岔储存器的容量应适当，从图 3-1 例可看出， 1 号道岔储存器的容量应最大，等于调车单上的车组总数

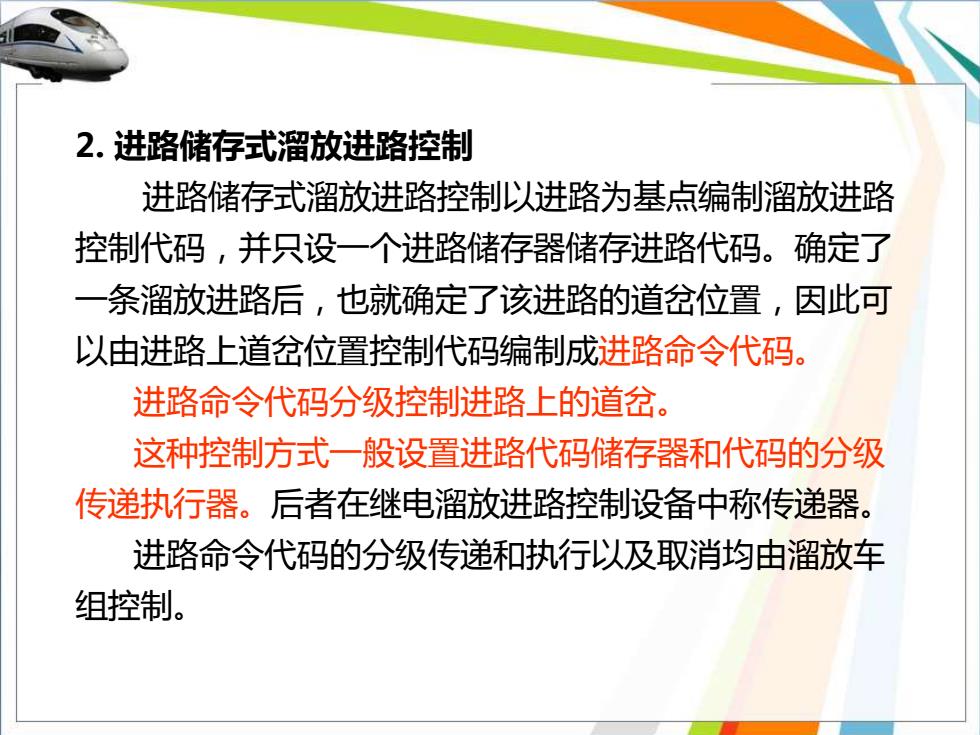

2.进路储存式溜放进路控制 进路储存式溜放进路控制以进路为基点编制溜放进路 控制代码，并只设一个进路储存器储存进路代码。确定了 一条溜放进路后，也就确定了该进路的道岔位置，因此可 以由进路上道岔位置控制代码编制成进路命令代码。 进路命令代码分级控制进路上的道岔。 这种控制方式一般设置进路代码储存器和代码的分级 传递执行器。后者在继电溜放进路控制设备中称传递器。 进路命令代码的分级传递和执行以及取消均由溜放车 组控制
2. 进路储存式溜放进路控制 进路储存式溜放进路控制以进路为基点编制溜放进路 控制代码，并只设一个进路储存器储存进路代码。确定了 一条溜放进路后，也就确定了该进路的道岔位置，因此可 以由进路上道岔位置控制代码编制成进路命令代码。 进路命令代码分级控制进路上的道岔。 这种控制方式一般设置进路代码储存器和代码的分级 传递执行器。后者在继电溜放进路控制设备中称传递器。 进路命令代码的分级传递和执行以及取消均由溜放车 组控制
