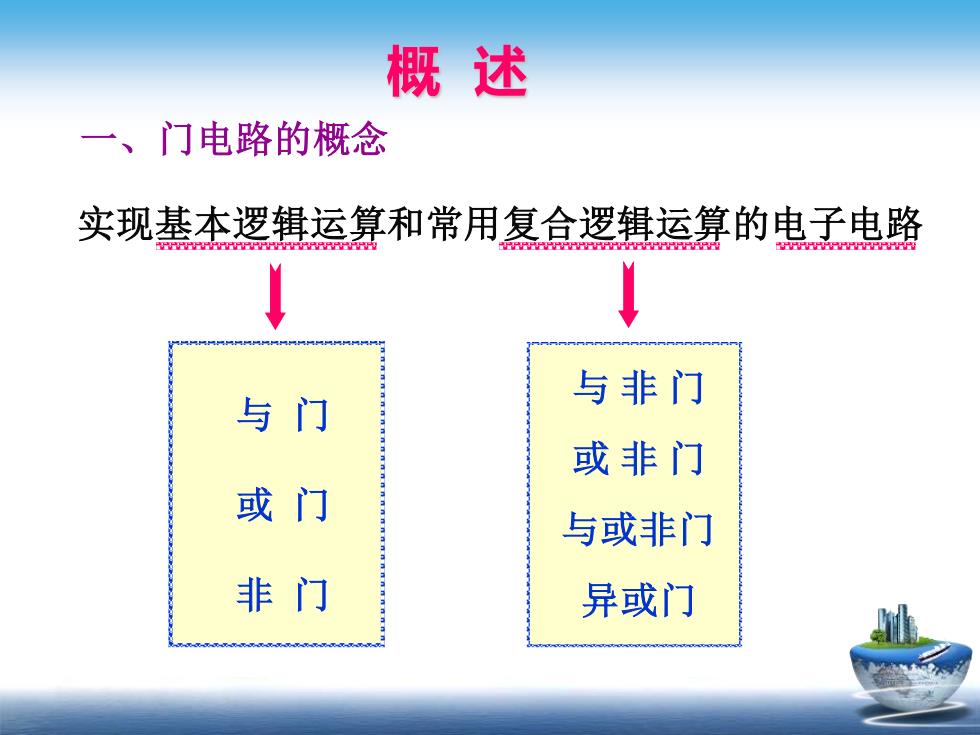

概述 一、门电路的概念 实现基本逻辑运算和常用复合逻辑运算的电子电路 VVNFFEFEVV 与非门 与门 或非门 或门 与或非门 非门 异或门
一、门电路的概念 实现基本逻辑运算和常用复合逻辑运算的电子电路 与 或 非 与 非 或 非 异或 与或非 概 述 与 门 或 门 非 门 与 非 门 或 非 门 异或门 与或非门

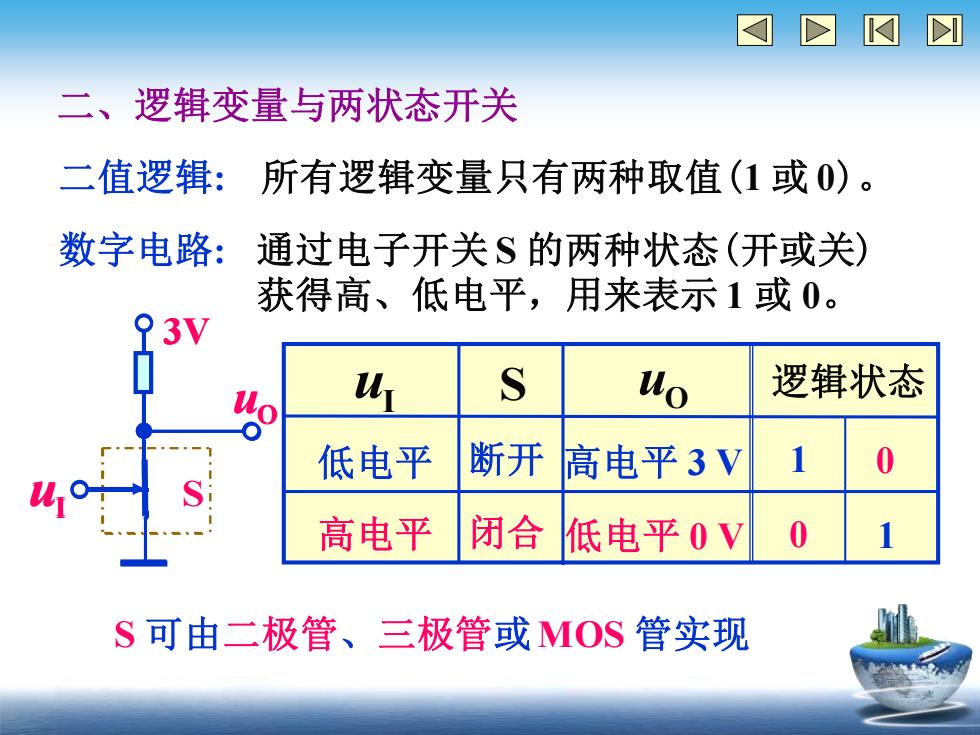

二、逻辑变量与两状态开关 二值逻辑：所有逻辑变量只有两种取值(1或0)。 数字电路：通过电子开关S的两种状态（开或关） 获得高、低电平，用来表示1或0。 3 4 S uo 逻辑状态 低电平 断开 高电平3V 0 高电平 闭合 低电平0V 0 S可由二极管、三极管或MOS管实现
二、逻辑变量与两状态开关 低电平 高电平 断开 闭合 高电平 3 V 低电平 0 V 二值逻辑: 所有逻辑变量只有两种取值(1 或 0)。 数字电路: 通过电子开关 S 的两种状态(开或关) 获得高、低电平，用来表示 1 或 0。 3V uI S uO uI S uO uI S uO 逻辑状态 1 0 0 1 S 可由二极管、三极管或MOS 管实现
I 三、高、低电平与正、负逻辑 高电平和低电平是两个不同的可以截然 区别开来的电压范围。 5V 0 2.4V 2.4V 0.8V 0.8V 0 正逻辑 负逻辑
三、高、低电平与正、负逻辑 正逻辑 负逻辑 0V 5V 2.4V 0.8V 高电平和低电平是两个不同的可以截然 区别开来的电压范围。 0 1 0V 5V 2.4V 0.8V 1 0

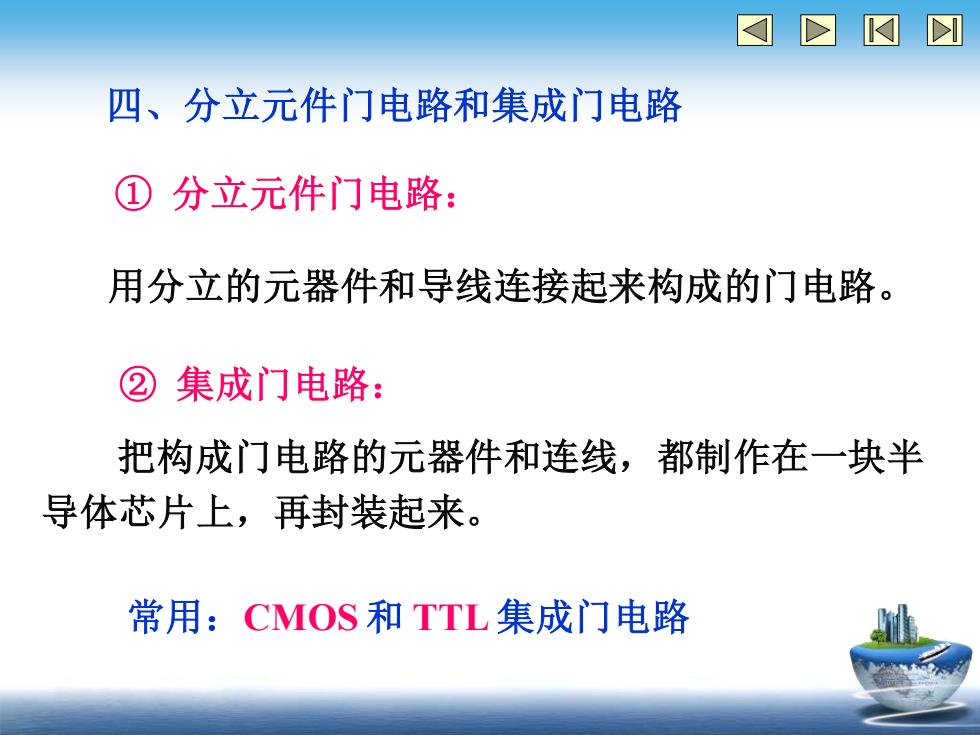

DI 四、分立元件门电路和集成门电路 ①分立元件门电路： 用分立的元器件和导线连接起来构成的门电路。 ② 集成门电路： 把构成门电路的元器件和连线，都制作在一块半 导体芯片上，再封装起来。 常用：CMOS和TTL集成门电路
四、分立元件门电路和集成门电路 ① 分立元件门电路： 用分立的元器件和导线连接起来构成的门电路。 ② 集成门电路： 把构成门电路的元器件和连线，都制作在一块半 导体芯片上，再封装起来。 常用：CMOS 和 TTL 集成门电路

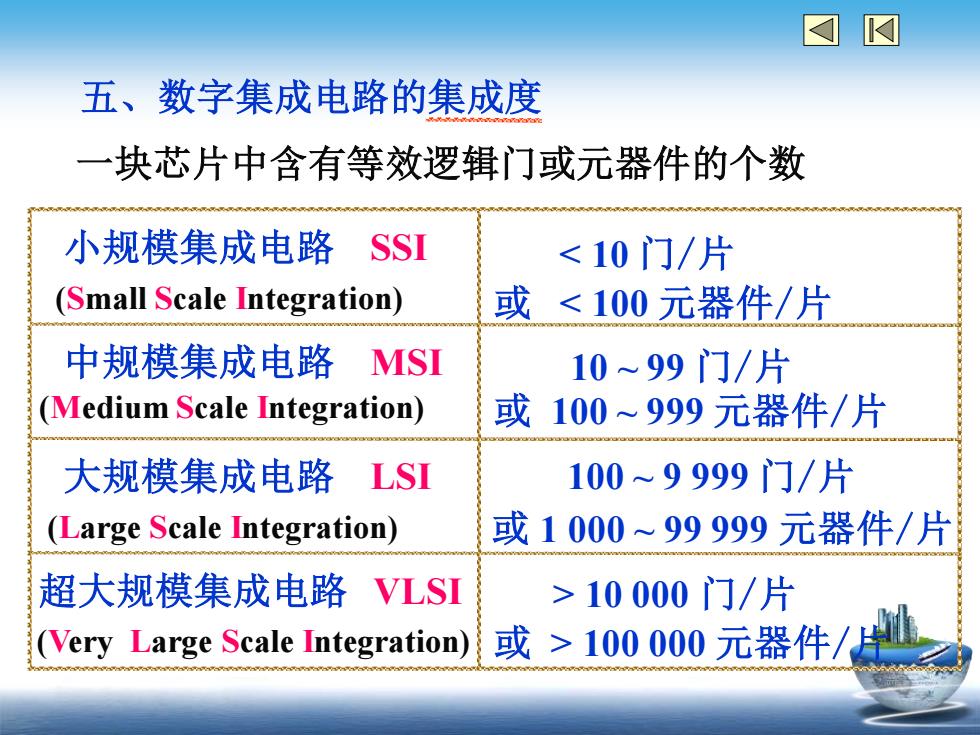

☒☒ 五、数字集成电路的集成度 一块芯片中含有等效逻辑门或元器件的个数 小规模集成电路 SSI <10门/片 (Small Scale Integration) 或 <100元器件/片 中规模集成电路 MSI 10~99门/片 (Medium Scale Integration) 或100~999元器件/片 大规模集成电路 LSI 100~9999门/片 (Large Scale Integration) 或1000~99999元器件/片 超大规模集成电路VLSI >10000门/片 (Very Large Scale Integration) 或>100000元器件/生
五、数字集成电路的集成度 一块芯片中含有等效逻辑门或元器件的个数 小规模集成电路 SSI (Small Scale Integration) < 10 门/片 或 < 100 元器件/片 中规模集成电路 MSI (Medium Scale Integration) 10 ~ 99 门/片 或 100 ~ 999 元器件/片 大规模集成电路 LSI (Large Scale Integration) 100 ~ 9 999 门/片 或 1 000 ~ 99 999 元器件/片 超大规模集成电路 VLSI (Very Large Scale Integration) > 10 000 门/片 或 > 100 000 元器件/片
