2-1几何不变体系与几何可变体系 3复铰：连接三个或三个以上刚片的铰； 连接的刚片数n 2345 减少的自由度数m2468」 m=(n-1)×2 作用：n个刚片用一个复铰连接，能减少(n-1)×2 个自由度。 ※：一个复铰相当于(n-1)单铰 思考？？
2-1几何不变体系与几何可变体系 3 复铰：连接三个或三个以上刚片的铰； 作用：n个刚片用一个复铰连接，能减少（n-1）×2 个自由度。 连接的刚片数n 减少的自由度数m 2 2 3 4 4 6 5 8 m=（n-1）×2 ※：一个复铰相当于（n-1）单铰 思考？？
2-1几何不变体系与几何可变体系 4固定端：可以减少三个自由度。 5平行支链杆：可以减少二个自由度。 度
2-1几何不变体系与几何可变体系 4 固定端：可以减少三个自由度。 5 平行支链杆：可以减少二个自由度

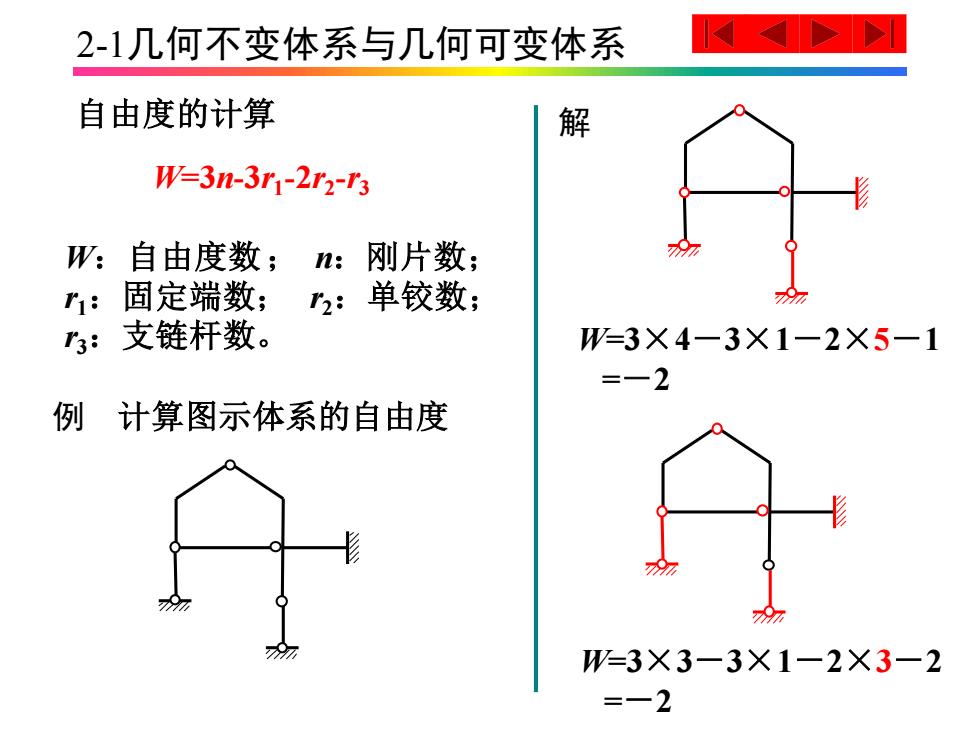

2-1几何不变体系与几何可变体系 自由度的计算 解 W=3n-3r1-2r2-3 W:自由度数； n: 刚片数； r:固定端数； 2:单铰数； 3: 支链杆数。 W=3×4一3×1一2×5一1 =一2 例计算图示体系的自由度 9 97 9 W=3X3一3X1一2X3-2 =一2
2-1几何不变体系与几何可变体系 自由度的计算 W：自由度数； n：刚片数； r1：固定端数； r2：单铰数； r3：支链杆数。 W=3×4－3×1－2×5－1 =－2 W=3×3－3×1－2×3－2 =－2 例 计算图示体系的自由度 W=3n-3r1 -2r2 -r3 解

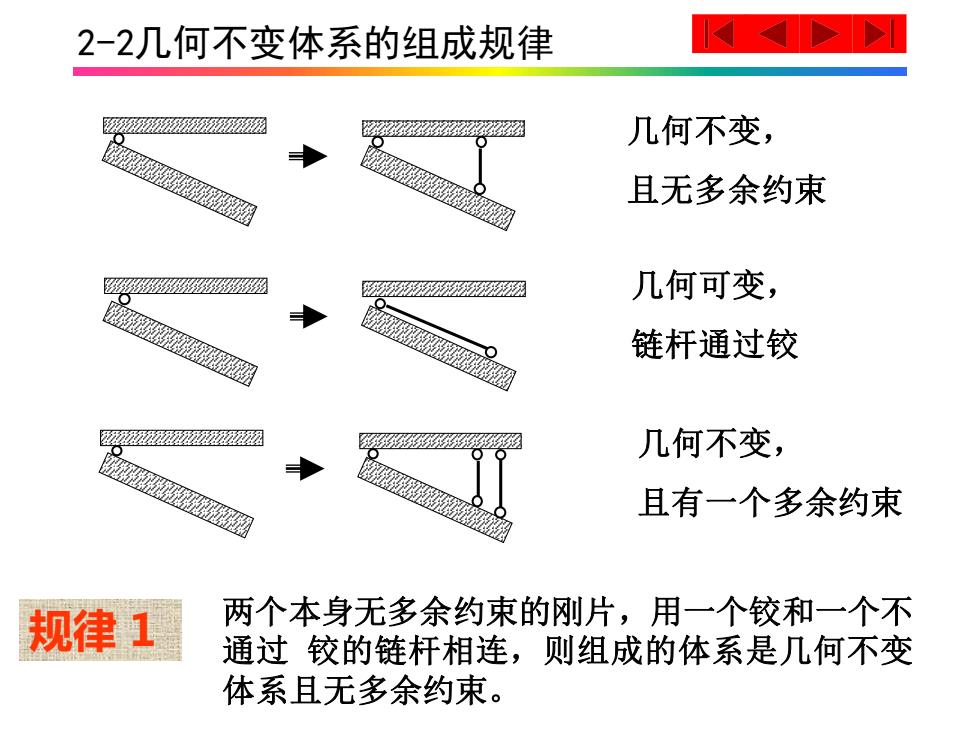

2-2几何不变体系的组成规律 几何不变， 且无多余约束 A 麻 几何可变， 链杆通过铰 ☑ 几何不变， 且有一个多余约束 规律1 两个本身无多余约束的刚片，用一个铰和一个不 通过铰的链杆相连，则组成的体系是几何不变 体系且无多余约束
2-2几何不变体系的组成规律 几何不变， 且无多余约束 几何可变， 链杆通过铰 几何不变， 且有一个多余约束 两个本身无多余约束的刚片，用一个铰和一个不 通过 铰的链杆相连，则组成的体系是几何不变 体系且无多余约束。 规律 1
2-2几何不变体系的组成规律 形 几何不变， 且无多余约束 几何瞬变 几何常变 规律2 两个本身无多余约束的刚片，用既不相互平行 (延长线)又不相交于一点的三根链杆相连，则 组成的体系是几何不变体系且无多余约束
2-2几何不变体系的组成规律 几何不变， 且无多余约束 几何瞬变 两个本身无多余约束的刚片，用既不相互平行 (延长线）又不相交于一点的三根链杆相连，则 组成的体系是几何不变体系且无多余约束。 规律 2 几何常变
