知识链接工作任务一 三相笼型异步电动机反接制动控制 电磁离合器常用于电气转动和机械制动，用于机械 摩擦制动的电磁离合器由电磁机构和动、静摩擦片 组成，电磁机构静铁心固定，动铁心与静摩擦片相 连，动摩擦片与电动机传动轴通过键和法兰连接。 电磁离合器线圈通电时，动、静铁心吸合，和动铁 心固定在一起的静摩擦片与动摩擦片（和电动机轴 相连)分开，动摩擦片随电动机正常转动；当电磁 离合器线圈断电时，在弹簧力的作用下，动、静摩 擦片间产生足够大的摩擦力，使电动机断电后立即 制动。 >电磁离合器制动控制电路与电磁抱闸制动控制电路 相同，控制电路原理分析参见图4-2
工作任务一 三相笼型异步电动机反接制动控制 ➢电磁离合器常用于电气转动和机械制动，用于机械 摩擦制动的电磁离合器由电磁机构和动、静摩擦片 组成，电磁机构静铁心固定，动铁心与静摩擦片相 连，动摩擦片与电动机传动轴通过键和法兰连接。 电磁离合器线圈通电时，动、静铁心吸合，和动铁 心固定在一起的静摩擦片与动摩擦片（和电动机轴 相连）分开，动摩擦片随电动机正常转动；当电磁 离合器线圈断电时，在弹簧力的作用下，动、静摩 擦片间产生足够大的摩擦力，使电动机断电后立即 制动。 ➢电磁离合器制动控制电路与电磁抱闸制动控制电路 相同，控制电路原理分析参见图4-2。 知识链接

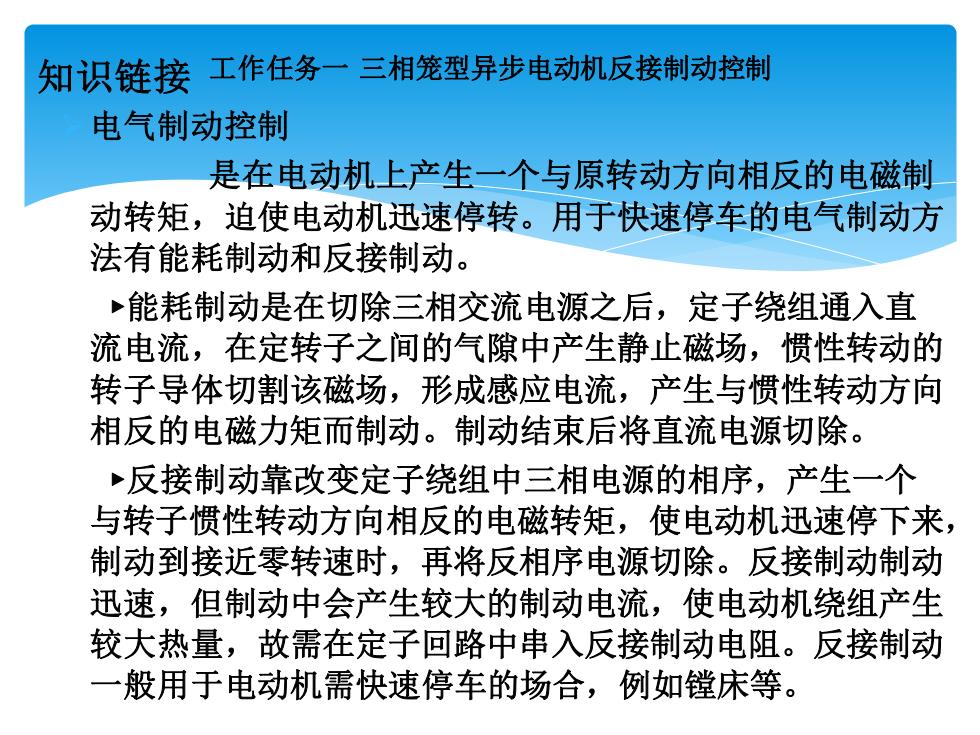

知识链接工作任务一三相笼型异步电动机反接制动控制 电气制动控制 是在电动机上产生一个与原转动方向相反的电磁制 动转矩，迫使电动机迅速停转。用于快速停车的电气制动方 法有能耗制动和反接制动。 ·能耗制动是在切除三相交流电源之后，定子绕组通入直 流电流，在定转子之间的气隙中产生静止磁场，惯性转动的 转子导体切割该磁场，形成感应电流，产生与惯性转动方向 相反的电磁力矩而制动。制动结束后将直流电源切除。 反接制动靠改变定子绕组中三相电源的相序，产生一个 与转子惯性转动方向相反的电磁转矩，使电动机迅速停下来， 制动到接近零转速时，再将反相序电源切除。反接制动制动 迅速，但制动中会产生较大的制动电流，使电动机绕组产生 较大热量，故需在定子回路中串入反接制动电阻。反接制动 一般用于电动机需快速停车的场合，例如镗床等
工作任务一 三相笼型异步电动机反接制动控制 ➢电气制动控制 是在电动机上产生一个与原转动方向相反的电磁制 动转矩，迫使电动机迅速停转。用于快速停车的电气制动方 法有能耗制动和反接制动。 ►能耗制动是在切除三相交流电源之后，定子绕组通入直 流电流，在定转子之间的气隙中产生静止磁场，惯性转动的 转子导体切割该磁场，形成感应电流，产生与惯性转动方向 相反的电磁力矩而制动。制动结束后将直流电源切除。 ►反接制动靠改变定子绕组中三相电源的相序，产生一个 与转子惯性转动方向相反的电磁转矩，使电动机迅速停下来， 制动到接近零转速时，再将反相序电源切除。反接制动制动 迅速，但制动中会产生较大的制动电流，使电动机绕组产生 较大热量，故需在定子回路中串入反接制动电阻。反接制动 一般用于电动机需快速停车的场合，例如镗床等。 知识链接
