导航 R3R4= 解析：（仙）由题图可知RcR3十R 6×3 2=22, 6+3 故RaFR1+R2+Rc=82+42+22=142。 即通过R1、R2的电流为3A。 设通过电阻R3、R4的电流分别为3、I4, 由Us爱可得1A

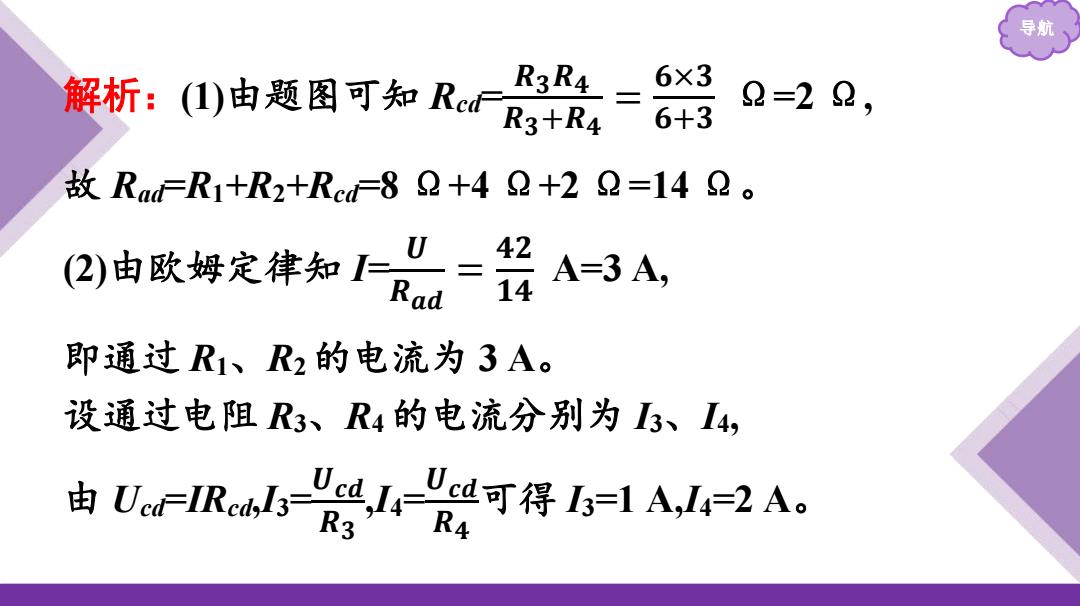

导航 解析：(1)由题图可知 Rcd= 𝑹𝟑 𝑹𝟒 𝑹𝟑 +𝑹𝟒 = 𝟔×𝟑 𝟔+𝟑 Ω=2 Ω, 故 Rad=R1+R2+Rcd=8 Ω+4 Ω+2 Ω=14 Ω。 (2)由欧姆定律知 I= 𝑼 𝑹𝒂𝒅 = 𝟒𝟐 𝟏𝟒 A=3 A, 即通过 R1、R2的电流为 3 A。 设通过电阻 R3、R4的电流分别为 I3、I4, 由 Ucd=IRcd,I3= 𝑼𝒄𝒅 𝑹𝟑 ,I4= 𝑼𝒄𝒅 𝑹𝟒 可得 I3=1 A,I4=2 A

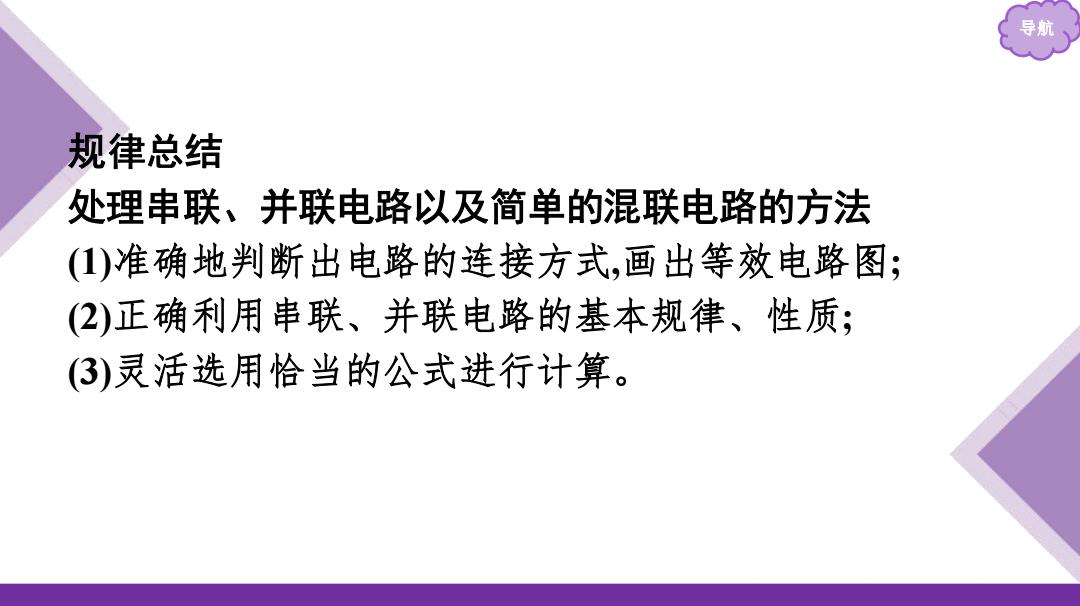

导航 规律总结 处理串联、并联电路以及简单的混联电路的方法 (1)准确地判断出电路的连接方式，画出等效电路图； (2)正确利用串联、并联电路的基本规律、性质； 3)灵活选用恰当的公式进行计算
导航 规律总结 处理串联、并联电路以及简单的混联电路的方法 (1)准确地判断出电路的连接方式,画出等效电路图; (2)正确利用串联、并联电路的基本规律、性质; (3)灵活选用恰当的公式进行计算
