7.1.2分程控制的应用场合 (2)同时控制两种介质，满足工艺要求 工艺要求：投料后，需由蒸汽加温，以达到反应温度， 反应进行后，放出热量，需要将热量移走。 两个控制阀：冷水阀A(气关)、蒸汽阀B(气开) 安全角度设置 温度控制器TC(反作用)一副反馈要求 T<设定值，TC输出增加A阀关闭、B阀逐渐打开 T>设定值，TC输出减小A阀逐渐打开、B阀关闭
7.1.2分程控制的应用场合 分程控制的应用场合 （2）同时控制两种介质，满足工艺要求 ）同时控制两种介质，满足工艺要求 工艺要求：投料后，需由蒸汽加温，以达到反应温度， 工艺要求：投料后，需由蒸汽加温，以达到反应温度， 反应进行后，放出热量，需要将热量移走。 反应进行后，放出热量，需要将热量移走。 两个控制阀：冷水阀 两个控制阀：冷水阀A（气关）、蒸汽阀 气关）、蒸汽阀B（气开）—— 安全角度设置 温度控制器TC（反作用）——副反馈要求 T<设定值，TC输出增加A阀关闭、B阀逐渐打开 T>设定值，TC输出减小A阀逐渐打开、B阀关闭

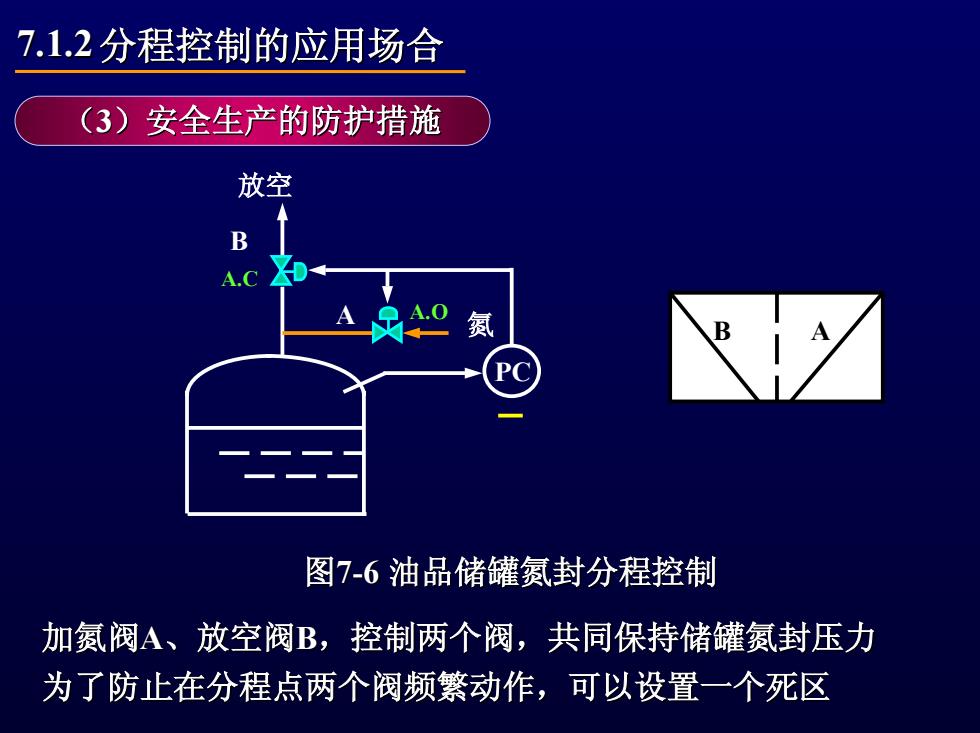

7.1.2分程控制的应用场合 (3)安全生产的防护措施 放空 B A.C A.O 图7-6油品储罐氮封分程控制 加氮阀A、放空阀B,控制两个阀，共同保持储罐氮封压力 为了防止在分程点两个阀频繁动作，可以设置一个死区
7.1.2分程控制的应用场合 分程控制的应用场合 （3）安全生产的防护措施 ）安全生产的防护措施 A.C A.O PC B A 放空 氮 B A 图7-6 油品储罐氮封分程控制 油品储罐氮封分程控制 加氮阀A、放空阀B，控制两个阀，共同保持储罐氮封压力 控制两个阀，共同保持储罐氮封压力 为了防止在分程点两个阀频繁动作，可以设置一个死区 为了防止在分程点两个阀频繁动作，可以设置一个死区
