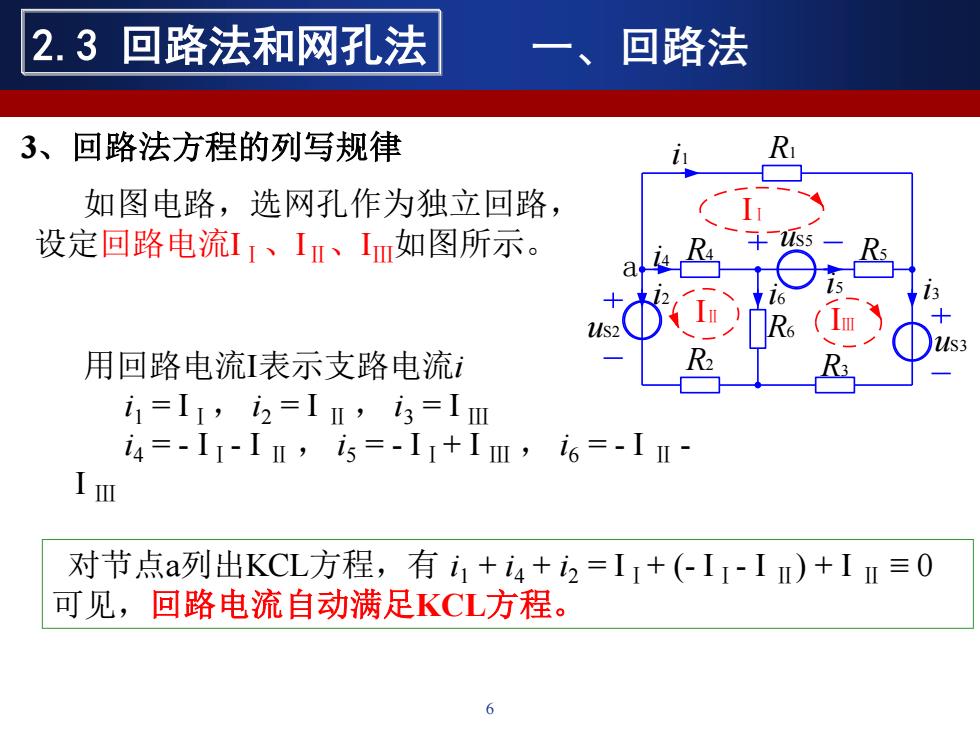

2.3回路法和网孔法 回路法 3、回路法方程的列写规律 如图电路，选网孔作为独立回路， 设定回路电流I1、I、m如图所示。 a 4S5 s2( R 用回路电流I表示支路电流1 R i1=I1,i2=IⅡ，3=Im i4=-I1IⅡ，is=-I1+Im,i6=-Im- 工西 对节点a列出KCL方程，有i1+i4+2=I,+(Ir-I)+IⅡ≡0 可见，回路电流自动满足KCL方程
6 2.3 回路法和网孔法 一、回路法 如图电路，选网孔作为独立回路， 设定回路电流IⅠ、IⅡ、IⅢ如图所示。 i4 R1 uS5 R2 R3 R4 R5 R6 uS3 uS2 IⅠ i1 i2 i3 i5 i6 IⅡ IⅢ a 用回路电流I表示支路电流i i1 = IⅠ， i2 = I Ⅱ ， i3 = I Ⅲ i4 = - IⅠ- I Ⅱ ， i5 = - IⅠ+ I Ⅲ ， i6 = - I Ⅱ - I Ⅲ 对节点a列出KCL方程，有 i1 + i4 + i2 = IⅠ+ (- IⅠ- I Ⅱ) + I Ⅱ ≡ 0 可见，回路电流自动满足KCL方程。 3、回路法方程的列写规律
2.3回路法和网孔法 回路法 利用KVL和OL列出三个独立回路的KVL (I)R1i1-Rsis-uss-Rai4=0 (IⅡ)us2+R22-R6i6-R4i4=0 (I)uss+Rsis+us3+R3i3-R6i6=0 a4飞 1s5 将支路电流用回路电流表示，并代入上式， 6 (I)RII-R5(-I1+I)-us5-R4(-II-II)=0 R2 (I)us2+R2IⅡ-R6(IⅡ-Im)-R4(-II-II)=0 (I)uss+R5(-I1+Im)+us3+R3II-R6(-I II-II)=0 整理得： (I)(R1+R4+R5)II+ R4IⅡ- RsI mI=us5 Ru R12 R13 (ZUs) (IⅡ) RaII +(R2+R6+R4)IⅡ+ R6I mII=-us2 R21 R22 R23 (Us)2 () -R5II R6I II+(R5+R3+R6)I II=-uss-us3 R31 R32 R33 (ZUs)3
7 利用KVL和OL列出三个独立回路的KVL (Ⅰ) R1 i1 – R5 i5 – uS5 – R4 i4 = 0 (Ⅱ) uS2+ R2 i2 – R6 i6 – R4 i4 = 0 (Ⅲ) uS5 + R5 i5 + uS3 + R3 i3 – R6 i6 = 0 i4 R1 uS5 R2 R3 R4 R5 R6 uS3 uS2 IⅠ i1 i2 i3 i5 i6 IⅡ IⅢ a 将支路电流用回路电流表示，并代入上式 (Ⅰ) R1 IⅠ– R5 (- IⅠ+ I Ⅲ) – uS5 – R4 (- IⅠ- I Ⅱ) = 0 (Ⅱ) uS2 + R2 I Ⅱ - R6 (- I Ⅱ - I Ⅲ) – R4 (- IⅠ- I Ⅱ) = 0 (Ⅲ) uS5 + R5 (- IⅠ+ I Ⅲ) + uS3 + R3 I Ⅲ – R6 (- I Ⅱ - I Ⅲ) = 0 整理得： (Ⅰ) (R1 +R4 + R5 )IⅠ + R4 I Ⅱ – R5 I Ⅲ = uS5 (Ⅱ) R4 IⅠ + (R2 +R6 + R4 ) I Ⅱ + R6 I Ⅲ = - uS2 (Ⅲ) – R5 IⅠ + R6 I Ⅱ + (R5 +R3 + R6 )I Ⅲ = - uS5 - uS3 R11 R22 R33 R12 R13 R21 R23 R31 R32 (∑US )1 (∑US )2 (∑US )3 2.3 回路法和网孔法 一、回路法
2.3回路法和网孔法 回路法 由电路直接列写回路方程的规律总结 R(=I,IⅡ，)称为回路的自电阻=第个回路所有电阻之 和，恒取正； R,称为回路与回路的互电阻=回路与回路共有支路上 所有公共电阻的代数和；若流过公共电阻上的两回路电 流方向相同，则前取“+”号；方向相反，取“”号。 (∑Us):称为回路的等效电压源=回路中所有电压源电压 升的代数和。即，当回路电流从电压源的“+”端流出 时，该电压源前取“+”号；否则取
8 Rii(i=Ⅰ,Ⅱ,Ⅲ)称为回路i的自电阻=第i个回路所有电阻之 和，恒取正； Rij称为回路i与回路j的互电阻=回路i与回路j共有支路上 所有公共电阻的代数和；若流过公共电阻上的两回路电 流方向相同，则前取“+”号；方向相反，取“-”号。 (∑US ) i 称为回路i的等效电压源=回路i中所有电压源电压 升的代数和。即，当回路电流从电压源的“ + ”端流出 时，该电压源前取“+ ” 号；否则取“ - ” 。 由电路直接列写回路方程的规律总结 2.3 回路法和网孔法 一、回路法
2.3回路法和网孔法 回路法 4、回路法步骤： (1) 选定一组(b-n+1)个独立回路（大白话：“眼”数 个独立回路)，并标出各回路电流的参考方向。 (2)以回路电流的方向为回路的巡行方向，按照前 面总结的规律列出各回路电流方程。 (3)联立求解，解出各回路电流。 (4)根据回路电流再求其它待求量
9 （2）以回路电流的方向为回路的巡行方向，按照前 面总结的规律列出各回路电流方程。 （3）联立求解，解出各回路电流。 （4）根据回路电流再求其它待求量。 （1）选定一组(b-n+1)个独立回路（大白话：“眼”数 个独立回路），并标出各回路电流的参考方向。 4、回路法步骤： 2.3 回路法和网孔法 一、回路法
2.3回路法和网孔法 二、特殊情况的处理 1、电流源的处理方法 例：用回路法求电压Uab。 解：选网孔为独立回路，如图所示。 32 52 i1=2A 由图得网孔方程为 s -2i1+9i24i3=16-U -4i2+9i3=U-5 补一个方程：2-13=1 解得i2=2(A),i3=1(A)。 故I=i1-i2=0,UAB=2Ia+16=16(V)。 小结★： ①若流经电流源上的回路电流只有一个，则该回路电流就等于电 流源电流，这样就不必再列该回路的方程。 ②若多个回路电流流经电流源，则在该电流源上假设一个电压， 并把它看成电压源即可，最后，补“回路电流-电流源电流”方程， 求解所设电压（巧取独立回路，可避免这种情形，如何“巧取”？）
二、特殊情况的处理 10 例： 用回路法求电压Uab。 a b IS1 2A 16V 3Ω 2Ω 1A 4Ω 5Ω i1 i2 i3 5V (a) U IA 解： 选网孔为独立回路，如图所示。 i1=2A 由图得网孔方程为 – 2 i1 + 9i2– 4i3 = 16 – U – 4i2 + 9i3 = U – 5 补一个方程： i2 – i3 = 1 解得 i2 = 2 (A)， i3 = 1 (A) 。 故 IA= i1 - i2 = 0，UAB = 2 IA + 16 =16(V)。 小结★： ①若流经电流源上的回路电流只有一个，则该回路电流就等于电 流源电流，这样就不必再列该回路的方程。 ②若多个回路电流流经电流源，则在该电流源上假设一个电压， 并把它看成电压源即可，最后，补“回路电流-电流源电流” 方程， 求解所设电压（巧取独立回路，可避免这种情形，如何“巧取”？）。 1、电流源的处理方法 2.3 回路法和网孔法
