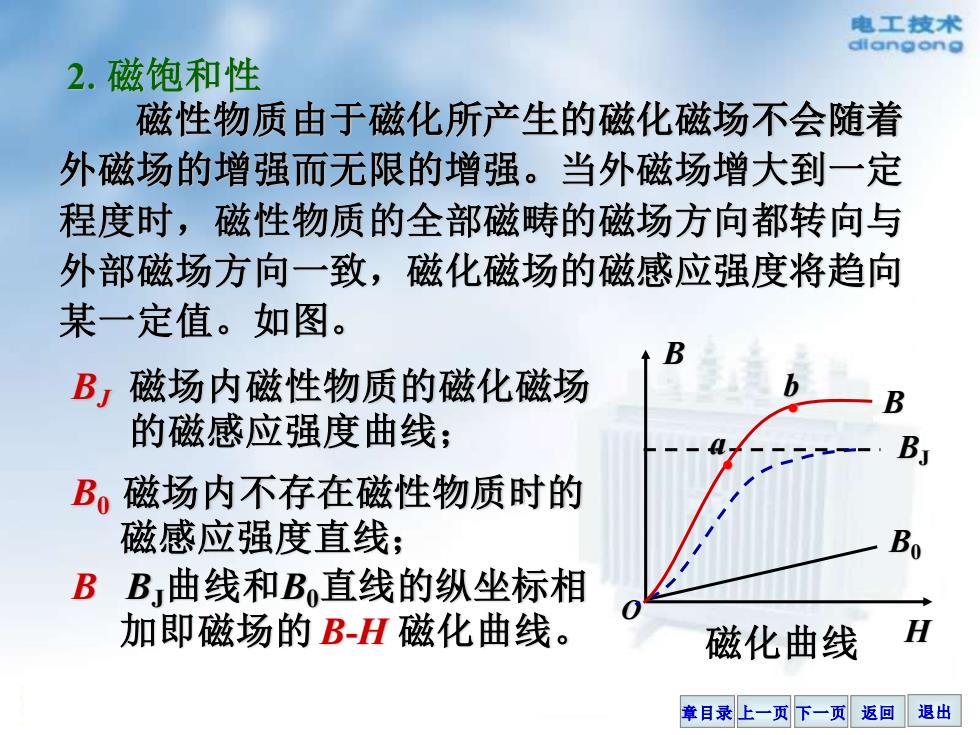

电工技术 diangong 2.磁饱和性 磁性物质由于磁化所产生的磁化磁场不会随着 外磁场的增强而无限的增强。当外磁场增大到一定 程度时，磁性物质的全部磁畴的磁场方向都转向与 外部磁场方向一致，磁化磁场的磁感应强度将趋向 某一定值。如图。 B,磁场内磁性物质的磁化磁场 的磁感应强度曲线； B B。磁场内不存在磁性物质时的 磁感应强度直线： Bo B B,曲线和B直线的纵坐标相 加即磁场的B-H磁化曲线。 磁化曲线 H 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 磁性物质由于磁化所产生的磁化磁场不会随着 外磁场的增强而无限的增强。 2.磁饱和性 BJ 磁场内磁性物质的磁化磁场 的磁感应强度曲线； B0 磁场内不存在磁性物质时的 磁感应强度直线； B BJ曲线和B0直线的纵坐标相 加即磁场的 B-H 磁化曲线。 O H B B0 BJ B • a • b 磁化曲线 磁性物质由于磁化所产生的磁化磁场不会随着 外磁场的增强而无限的增强。当外磁场增大到一定 程度时，磁性物质的全部磁畴的磁场方向都转向与 外部磁场方向一致，磁化磁场的磁感应强度将趋向 某一定值。如图

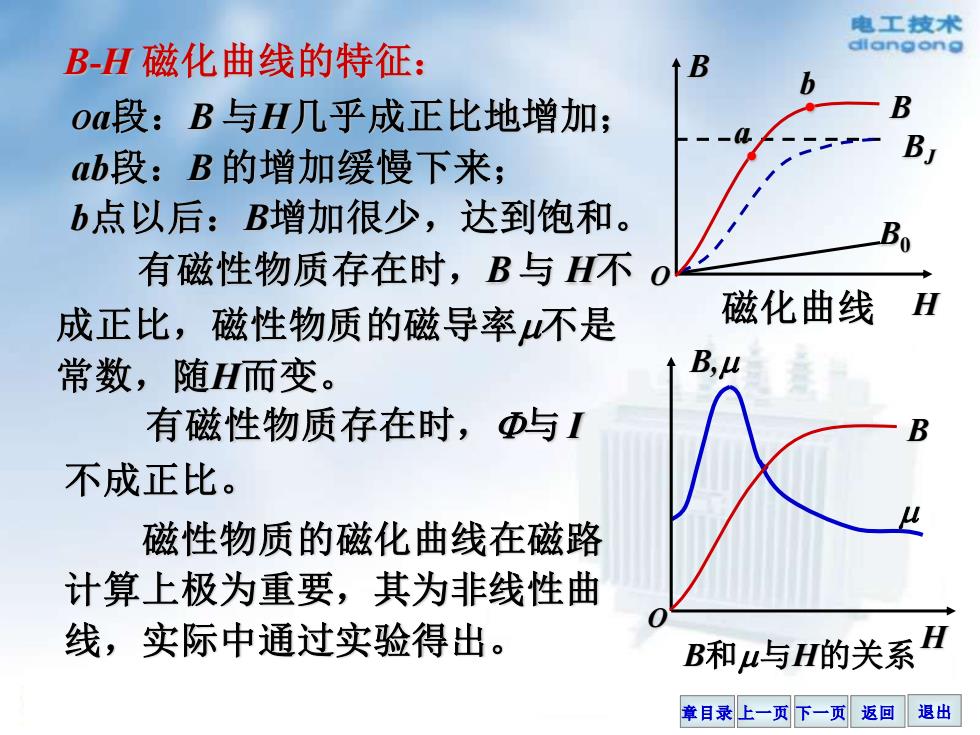

电工技术 B=H磁化曲线的特征： diangong Oa段：B与H几乎成正比地增加； B ab段：B的增加缓慢下来； b点以后：B增加很少，达到饱和。 B 有磁性物质存在时，B与H不 成正比，磁性物质的磁导率不是 磁化曲线 H 常数，随H而变。 B,4 有磁性物质存在时，D与I 不成正比。 磁性物质的磁化曲线在磁路 计算上极为重要，其为非线性曲 线，实际中通过实验得出。 B和u屿H的关系H 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 B-H 磁化曲线的特征： Oa段：B 与H几乎成正比地增加； ab段：B 的增加缓慢下来； b点以后：B增加很少，达到饱和。 O H B B0 BJ B • a • b 有磁性物质存在时，B 与 H不 成正比，磁性物质的磁导率不是 常数，随H而变。 有磁性物质存在时，与 I 不成正比。 磁性物质的磁化曲线在磁路 计算上极为重要，其为非线性曲 线，实际中通过实验得出。 O H B, B 磁化曲线 B和与H的关系
电工技术 diangong 3.磁滯性 磁滞性：磁性材料中磁感应强度B的变化总是滞后于 外磁场变化的性质。 磁性材料在交变磁场中反复磁化，其B-关系曲 线是一条回形闭合曲线，称为磁滞回线。1B 剩磁感应强度B(剩磁)： 当线圈中电流减小到零 (H=O)时，铁心中的磁感应强度。 例如：永久磁铁的磁性就是由 剩磁产生的；自励直流发电机 的磁极，为了使电压能建立， 磁滞▣线 也必须具有剩磁。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 3.磁滞性 磁性材料在交变磁场中反复磁化，其B-H关系曲 线是一条回形闭合曲线，称为磁滞回线。 磁滞性：磁性材料中磁感应强度B的变化总是滞后于 外磁场变化的性质。 磁滞回线 O H B • • • • Br Hc 剩磁感应强度Br (剩磁) ： 当线圈中电流减小到零 (H=0)时，铁心中的磁感应强度。 例如: 永久磁铁的磁性就是由 剩磁产生的；自励直流发电机 的磁极，为了使电压能建立， 也必须具有剩磁

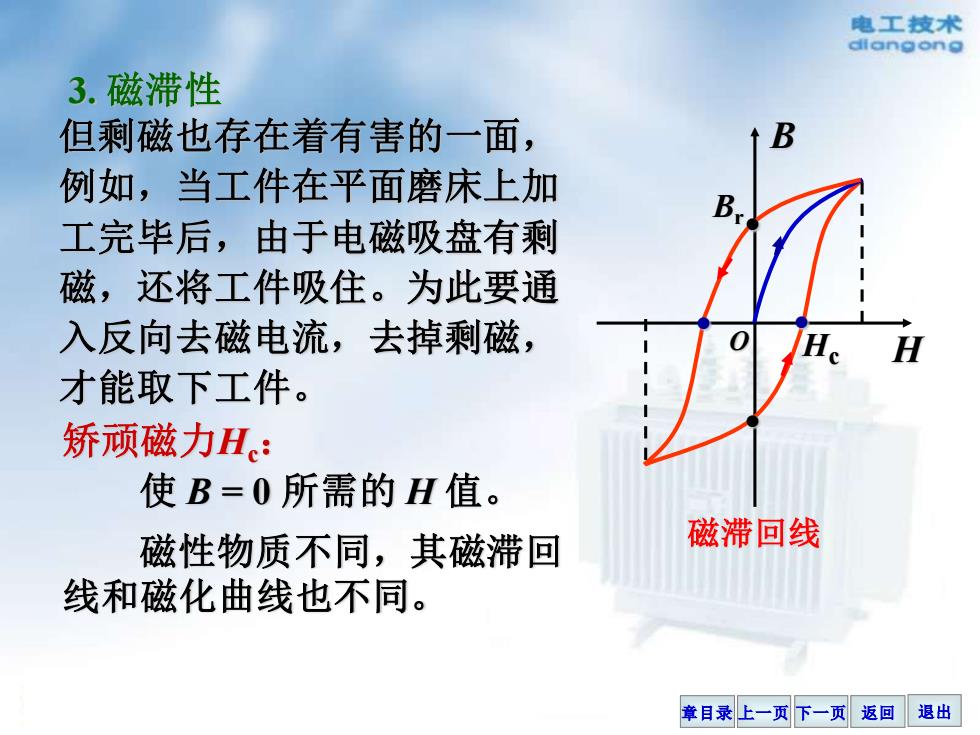

电工技术 diangong 3.磁滞性 但剩磁也存在着有害的一面， D】 例如，当工件在平面磨床上加 工完毕后，由于电磁吸盘有剩 磁，还将工件吸住。为此要通 入反向去磁电流，去掉剩磁， 才能取下工件。 矫顽磁力Hc: 使B=0所需的H值。 磁性物质不同，其磁滞回 磁滞回线 线和磁化曲线也不同。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 3. 磁滞性 磁滞回线 O H B • • • • Br Hc 但剩磁也存在着有害的一面， 例如，当工件在平面磨床上加 工完毕后，由于电磁吸盘有剩 磁，还将工件吸住。为此要通 入反向去磁电流，去掉剩磁， 才能取下工件。 矫顽磁力Hc： 使 B = 0 所需的 H 值。 磁性物质不同，其磁滞回 线和磁化曲线也不同

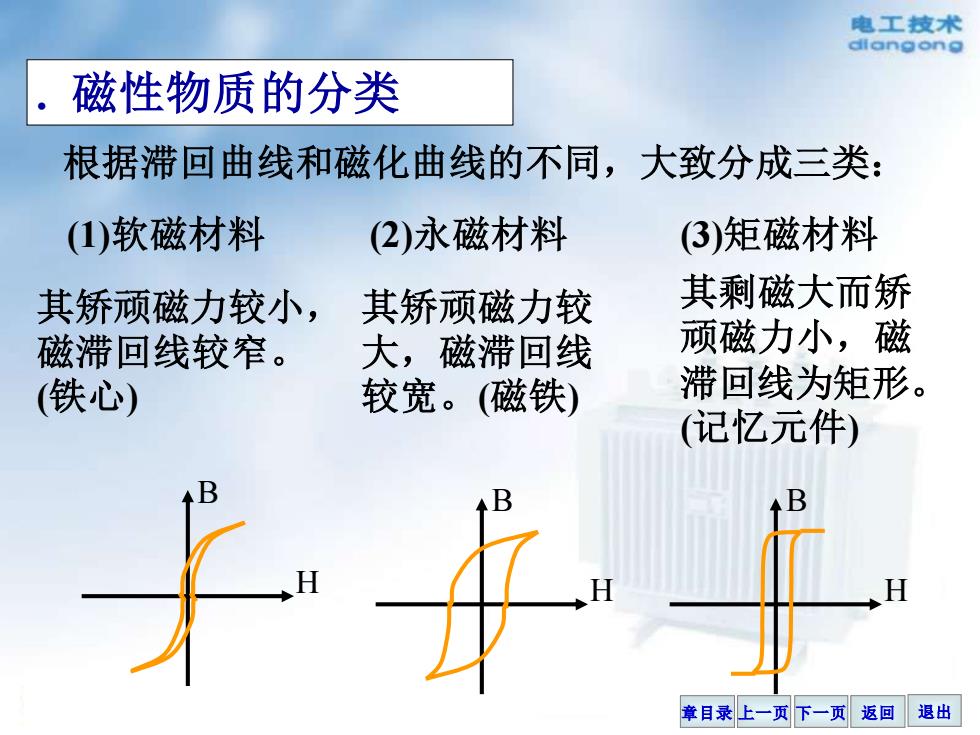

电工技术 dlangong .磁性物质的分类 根据滞回曲线和磁化曲线的不同，大致分成三类： ()软磁材料 (2)永磁材料 (3)矩磁材料 其矫顽磁力较小， 其矫顽磁力较 其剩磁大而矫 磁滞回线较窄。 大，磁滞回线 顽磁力小，磁 (铁心) 较宽。（磁铁） 滞回线为矩形。 (记忆元件) 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 . 磁性物质的分类 根据滞回曲线和磁化曲线的不同，大致分成三类： (1)软磁材料 其矫顽磁力较小， 磁滞回线较窄。 (铁心) (2)永磁材料 其矫顽磁力较 大，磁滞回线 较宽。(磁铁) (3)矩磁材料 其剩磁大而矫 顽磁力小，磁 滞回线为矩形。 (记忆元件) H B H B H B
