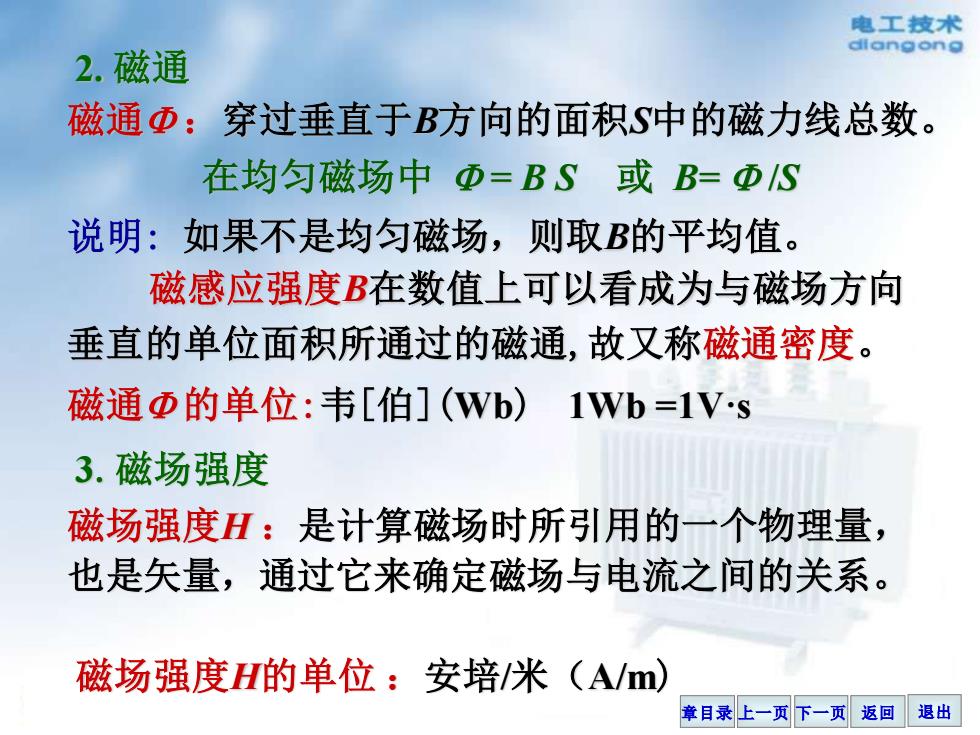

电工技术 diangong 2.磁通 磁通Φ：穿过垂直于B方向的面积S中的磁力线总数。 在均匀磁场中Φ=B或B=ΦS 说明：如果不是均匀磁场，则取B的平均值。 磁感应强度B在数值上可以看成为与磁场方向 垂直的单位面积所通过的磁通，故又称磁通密度。 磁通Φ的单位：韦[伯](Wb)1Wb=1Vs 3.磁场强度 磁场强度H:是计算磁场时所引用的一个物理量， 也是矢量，通过它来确定磁场与电流之间的关系。 磁场强度H的单位：安培/米（Am) 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2. 磁通 磁通 ：穿过垂直于B方向的面积S中的磁力线总数。 说明: 如果不是均匀磁场，则取B的平均值。 在均匀磁场中 = B S 或 B= /S 磁感应强度B在数值上可以看成为与磁场方向 垂直的单位面积所通过的磁通,故又称磁通密度。 磁通 的单位:韦[伯](Wb) 1Wb =1V·s 3.磁场强度 磁场强度H ：是计算磁场时所引用的一个物理量， 也是矢量，通过它来确定磁场与电流之间的关系。 磁场强度H的单位 ：安培/米（A/m)
电工技术 即：安培环路定律（全电流定律） diangong fHdl=∑1 式中：Hd1是磁场强度矢量沿任意闭合 13 线的线积分； ΣI是穿过闭合回线所围面积的电流的代数和。 安培环路定律电流正负的规定： 任意选定一个闭合回线的围绕方向，凡是电流 方向与闭合回线围绕方向之间符合右螺旋定则的电 流作为正、反之为负。 在均匀磁场中Hl=W或H= 所以安培环路定律将电流与磁场强度联系起来。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 任意选定一个闭合回线的围绕方向，凡是电流 方向与闭合回线围绕方向之间符合右螺旋定则的电 流作为正、反之为负。 式中： 是磁场强度矢量沿任意闭合 线的线积分； H dl I 是穿过闭合回线所围面积的电流的代数和。 安培环路定律电流正负的规定： H dl = I 即：安培环路定律（全电流定律） I1 H I2 所以安培环路定律将电流与磁场强度联系起来。 在均匀磁场中 Hl = IN l IN 或 H =

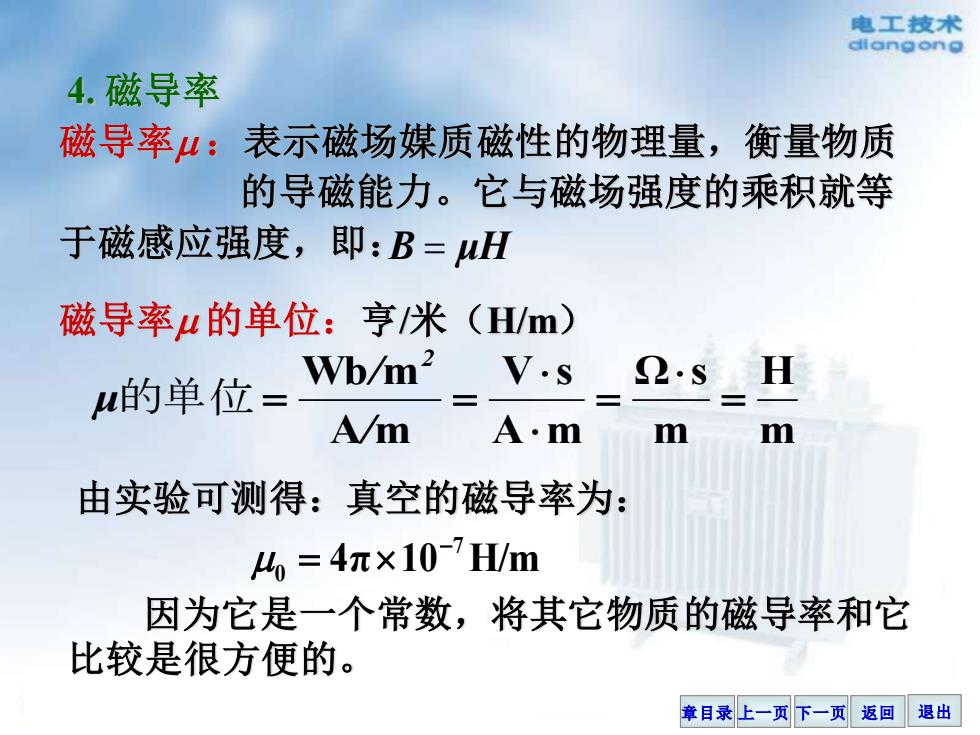

电工技术 diangong 4.磁导率 磁导率山：表示磁场媒质磁性的物理量，衡量物质 的导磁能力。它与磁场强度的乘积就等 于磁感应强度，即：B=H 磁导率μ的单位：亨/米(H/m) 的单位= Wb/m2 V.s SΩ.s A/m A·m m m 由实验可测得：真空的磁导率为： 4=4π×10-H/m 因为它是一个常数，将其它物质的磁导率和它 比较是很方便的。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 由实验可测得：真空的磁导率为： 4. 磁导率 磁导率 ：表示磁场媒质磁性的物理量，衡量物质 的导磁能力。它与磁场强度的乘积就等 于磁感应强度，即： 4π 10 H/m 7 0 − = 磁导率 的单位：亨/米（H/m） B = μH m H m Ω s A m V s A m Wb m = = = = / / μ 2 的单位 因为它是一个常数，将其它物质的磁导率和它 比较是很方便的

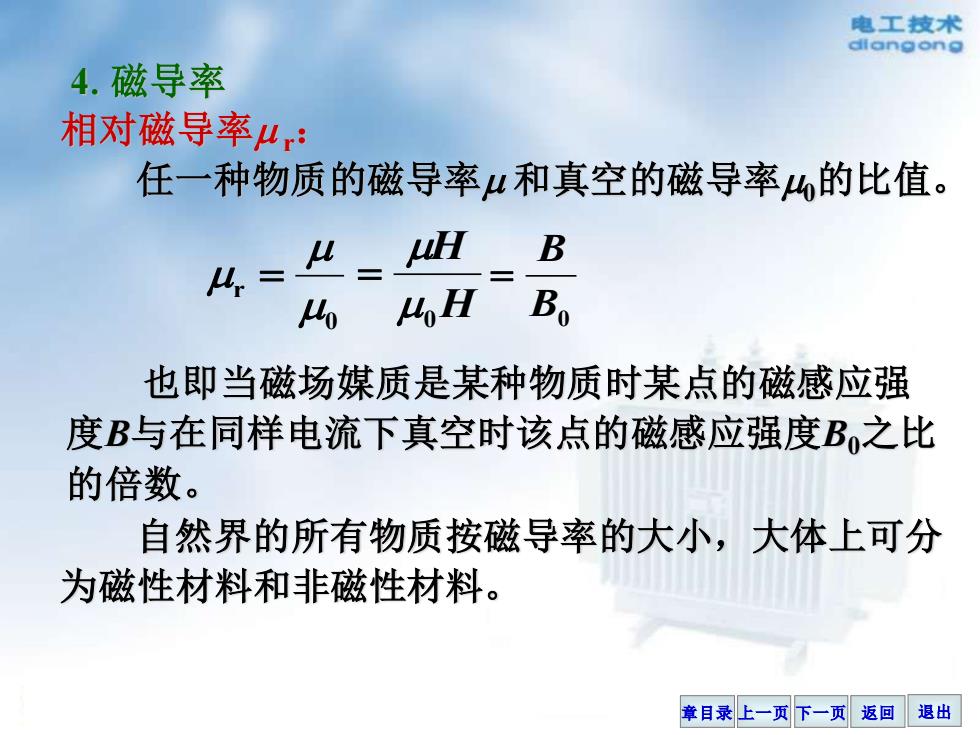

电工技术 dlangong 4.磁导率 相对磁导率4： 任一种物质的磁导率μ和真空的磁导率的比值。 B 6 Mo H B。 也即当磁场媒质是某种物质时某点的磁感应强 度B与在同样电流下真空时该点的磁感应强度B之比 的倍数。 自然界的所有物质按磁导率的大小，大体上可分 为磁性材料和非磁性材料。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 4.磁导率 相对磁导率 r： 任一种物质的磁导率 和真空的磁导率0的比值。 0 r = B0 B = H H 0 = 也即当磁场媒质是某种物质时某点的磁感应强 度B与在同样电流下真空时该点的磁感应强度B0之比 的倍数。 自然界的所有物质按磁导率的大小，大体上可分 为磁性材料和非磁性材料

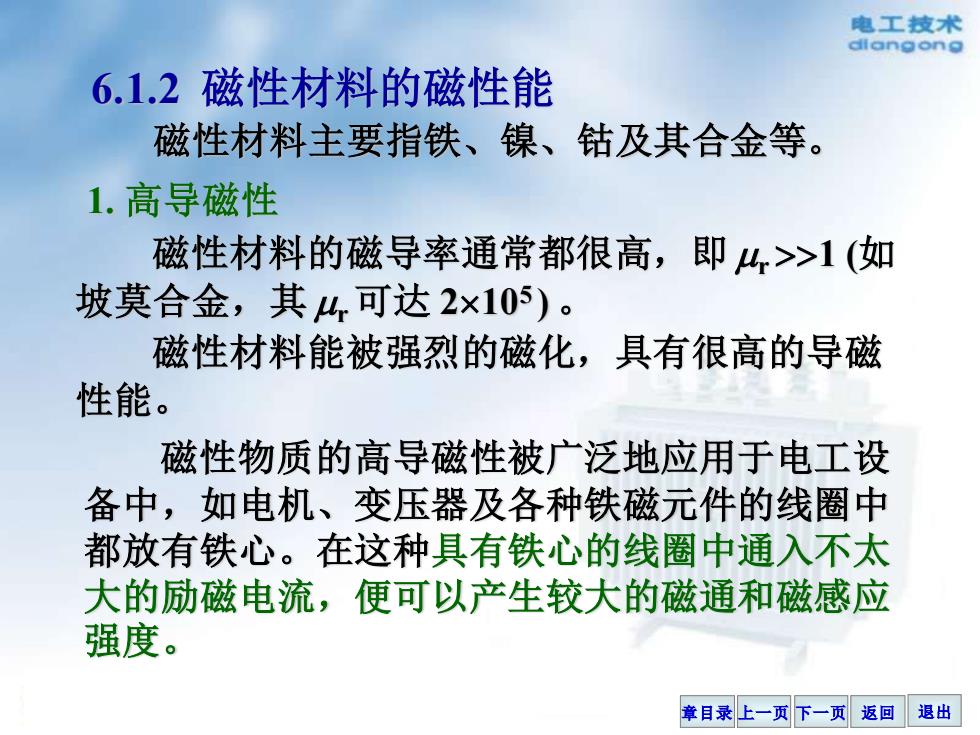

电工技术 diangong 6.1.2磁性材料的磁性能 磁性材料主要指铁、镍、钴及其合金等。 1.高导磁性 磁性材料的磁导率通常都很高，即>1（如 坡莫合金，其4，可达2×105)。 磁性材料能被强烈的磁化，具有很高的导磁 性能。 磁性物质的高导磁性被广泛地应用于电工设 备中，如电机、变压器及各种铁磁元件的线圈中 都放有铁心。在这种具有铁心的线圈中通入不太 大的励磁电流，便可以产生较大的磁通和磁感应 强度。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 6.1.2 磁性材料的磁性能 1. 高导磁性 磁性材料的磁导率通常都很高，即 r 1 (如 坡莫合金，其 r 可达 2105 ) 。 磁性材料能被强烈的磁化，具有很高的导磁 性能。 磁性材料主要指铁、镍、钴及其合金等。 磁性物质的高导磁性被广泛地应用于电工设 备中，如电机、变压器及各种铁磁元件的线圈中 都放有铁心。在这种具有铁心的线圈中通入不太 大的励磁电流，便可以产生较大的磁通和磁感应 强度
