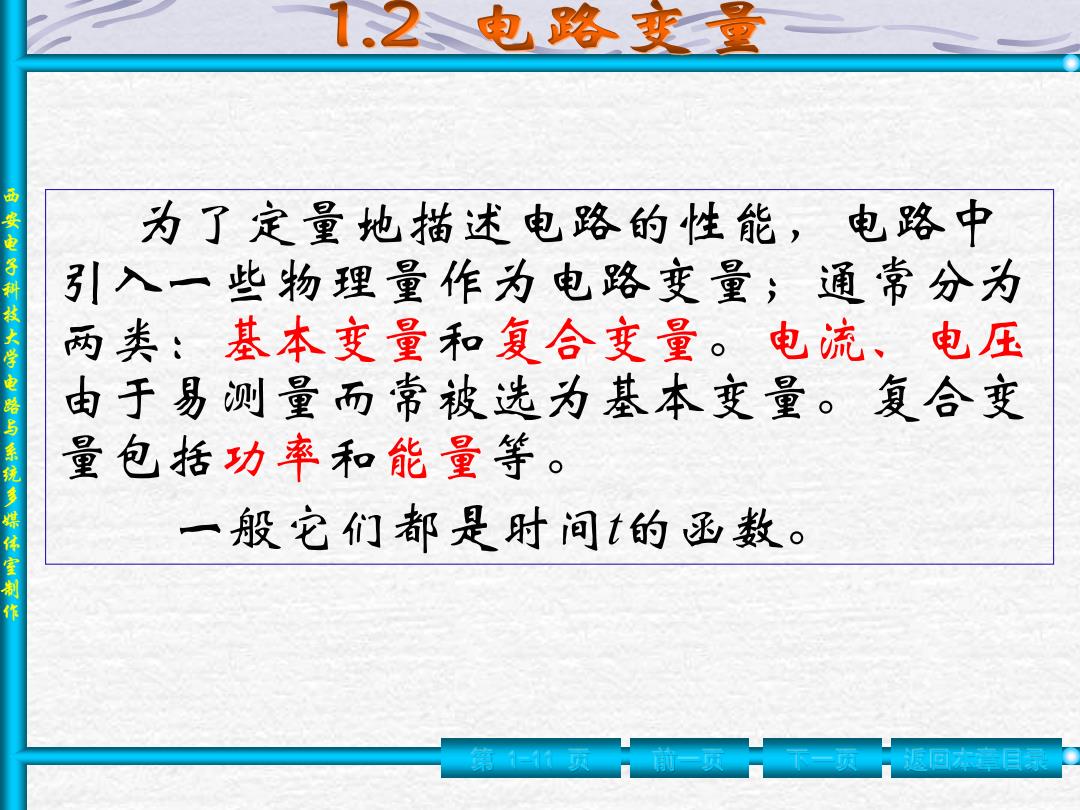

1.2电路变量 为了定量地描述电路的性能，电路中 西安电子科技大学电路与系统多媒体室制作 引入一些物理量作为电路变量； 通常分为 两 类：基本变量和复合变量。电流、电压 由于易测量而常被选为基本变量。复合变 量 包括功率和能量等 一般它们都是时间的函数。 第员 回目
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 为了定量地描述电路的性能，电路中 引入一些物理量作为电路变量；通常分为 两类：基本变量和复合变量。电流、电压 由于易测量而常被选为基本变量。复合变 量包括功率和能量等。 一般它们都是时间t的函数。 第 1-11 页 前一页 下一页 返回本章目录

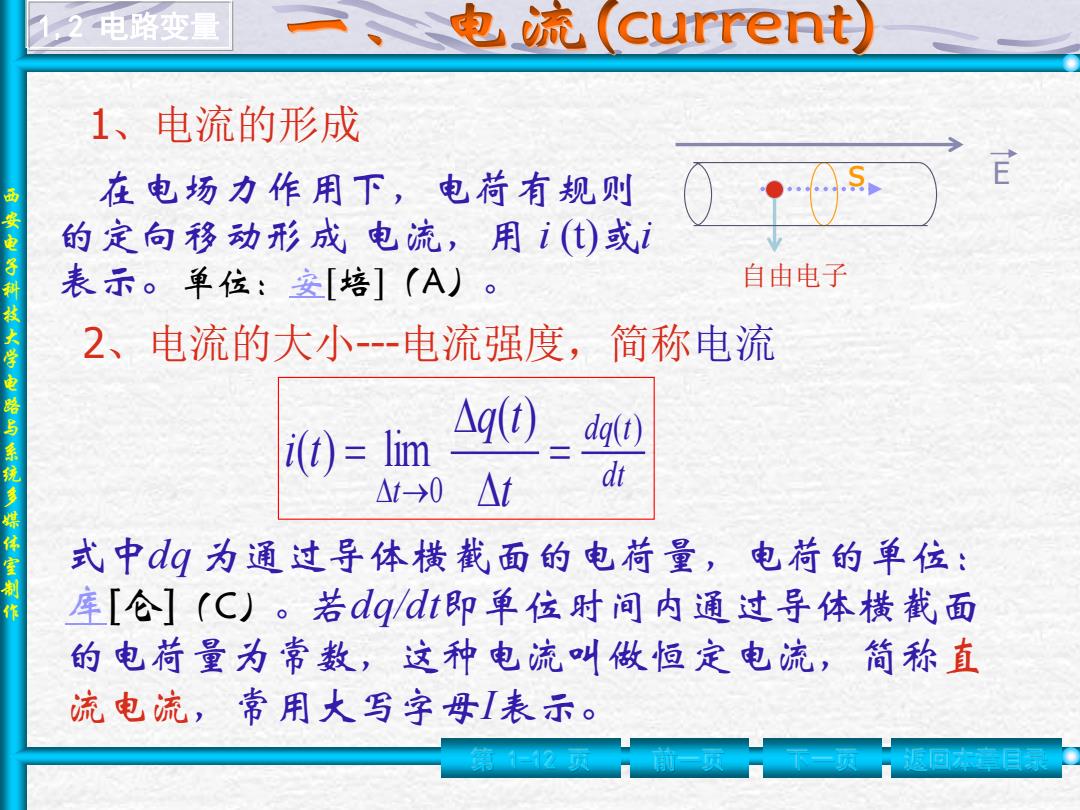

2电路变量 current 1、电流的形成 在电场力作用下，电荷有规则 的定向移动形成电流，用()或1 西安电子科技大学电路与系统多媒体室制作 表示。单位：安[培](A) 自由电子 2、电流的大小-电流强度，简称电流 i(t)=lim △qt) da(t) △f-→0 △t dt 式中dg为通过导体横截面的电荷量，电荷的单位： 库[仓](C)。若dg/dt即单位时间内通过导体横截面 的电荷量为常数，这种电流叫做恒定电流，简称直 流电流，常用大写字母I表示
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 1,2 电路变量 在电场力作用下，电荷有规则 的定向移动形成 电流，用 i (t)或i 表示。单位：安[培]（A）。 2、电流的大小---电流强度，简称电流 d t d q t t t q t i t ( ) 0 ( ) ( ) lim = = → 式中dq 为通过导体横截面的电荷量，电荷的单位： 库[仑]（C）。若dq/dt即单位时间内通过导体横截面 的电荷量为常数，这种电流叫做恒定电流，简称直 流电流，常用大写字母I表示。 E 自由电子 s 第 1-12 页 前一页 下一页 返回本章目录 1、电流的形成

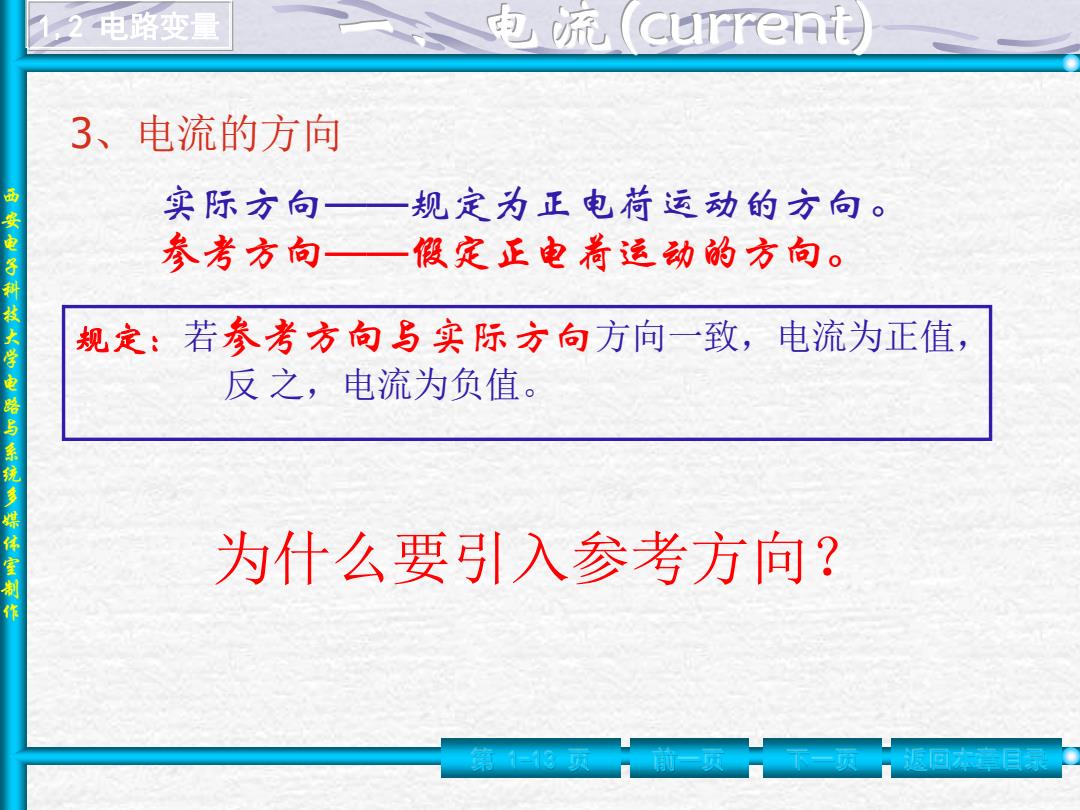

2电路变量 电流（current 3、电流的方向 实际方向——规定为正电荷运动的方向。 参考方向—假定正电着运动的方向。 西安电子科技大学电路与系统多媒体室制作 规定：若参考方向与实际方向方向一致，电流为正值， 反之，电流为负值。 为什么要引入参考方向？ 回目绿
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 实际方向——规定为正电荷运动的方向。 参考方向——假定正电荷运动的方向。 规定：若参考方向与实际方向方向一致，电流为正值， 反 之，电流为负值。 为什么要引入参考方向？ 1,2 电路变量 第 1-13 页 前一页 下一页 返回本章目录 3、电流的方向

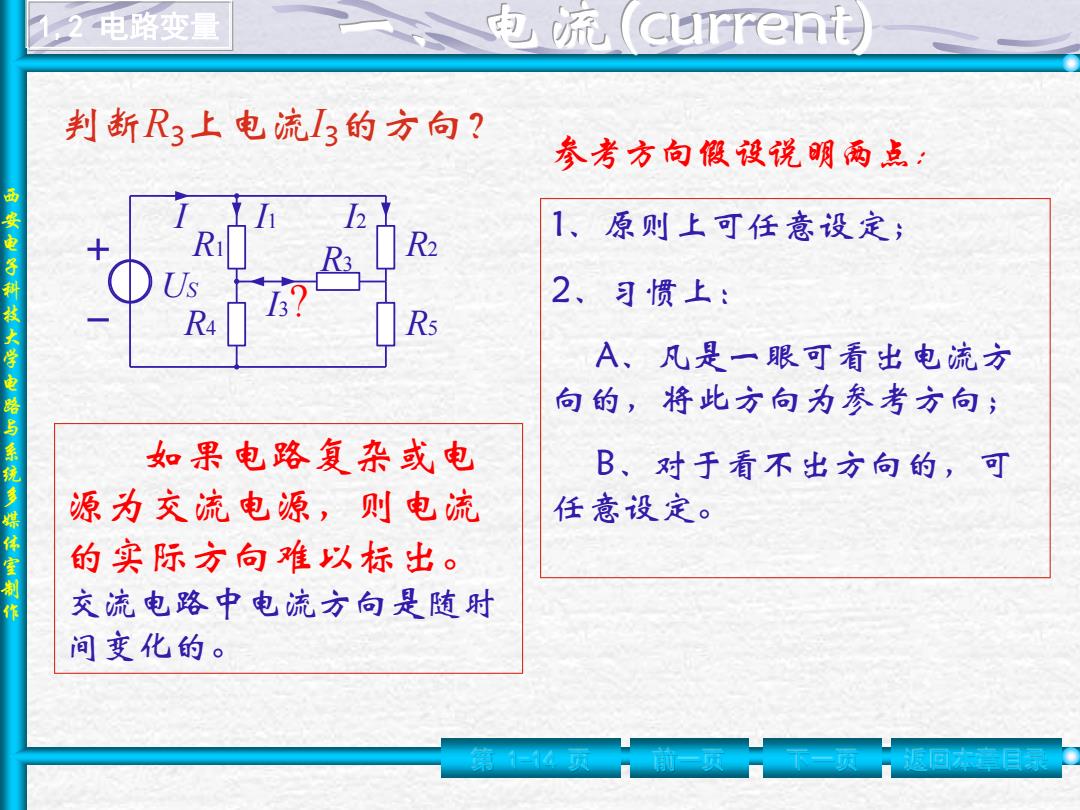

2电路变量 电流（cren走 判新R3上电流3的方向？ 参考方向假设说明两点： 2 R2 1、原则上可任意设定； R3 西安电子科技大学电路与系统多媒体室制作 Us 2、习惯上： R4 Rs A、凡是一眼可看出电流方 向的，将此方向为参考方向； 如果电路复杂或电 B、对于看不出方向的，可 源为交流电源，则电流 任意设定。 的实际方向难以标出。 交流电路中电流方向是随时 间变化的。 回目绿
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 I I1 I2 I3? R1 R2 R3 R4 R5 US 如果电路复杂或电 源为交流电源，则电流 的实际方向难以标出。 交流电路中电流方向是随时 间变化的。 1、原则上可任意设定； 2、习惯上： A、凡是一眼可看出电流方 向的，将此方向为参考方向； B、对于看不出方向的，可 任意设定。 参考方向假设说明两点： 1,2 电路变量 第 1-14 页 前一页 下一页 返回本章目录 判断R3上电流I3的方向？

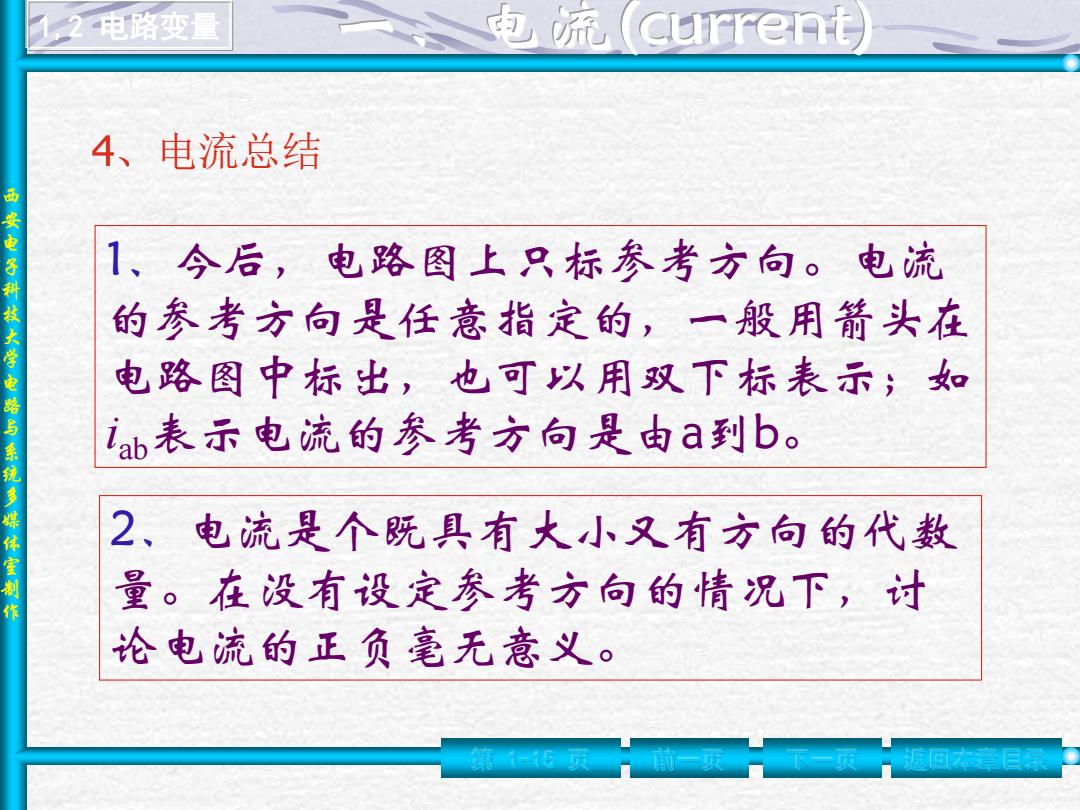

2电路变量 电流（current 4、电流总结 西安电子科技大学电路与系统多媒体室制作 1、今后，电路图上只标参考方向。电流 的参考方向是任意指定的，一般用箭头在 电路图中标出，也可以用双下标表示；如 iab表示电流的参考方向是由a到b。 2、电流是个既具有大小又有方向的代数 量。在没有设定参考方向的情况下，讨 论电流的正负毫无意义。 回库目绿
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 1、今后，电路图上只标参考方向。电流 的参考方向是任意指定的，一般用箭头在 电路图中标出，也可以用双下标表示；如 i ab表示电流的参考方向是由a到b。 2、电流是个既具有大小又有方向的代数 量。在没有设定参考方向的情况下，讨 论电流的正负毫无意义。 1,2 电路变量 第 1-15 页 前一页 下一页 返回本章目录 4、电流总结
