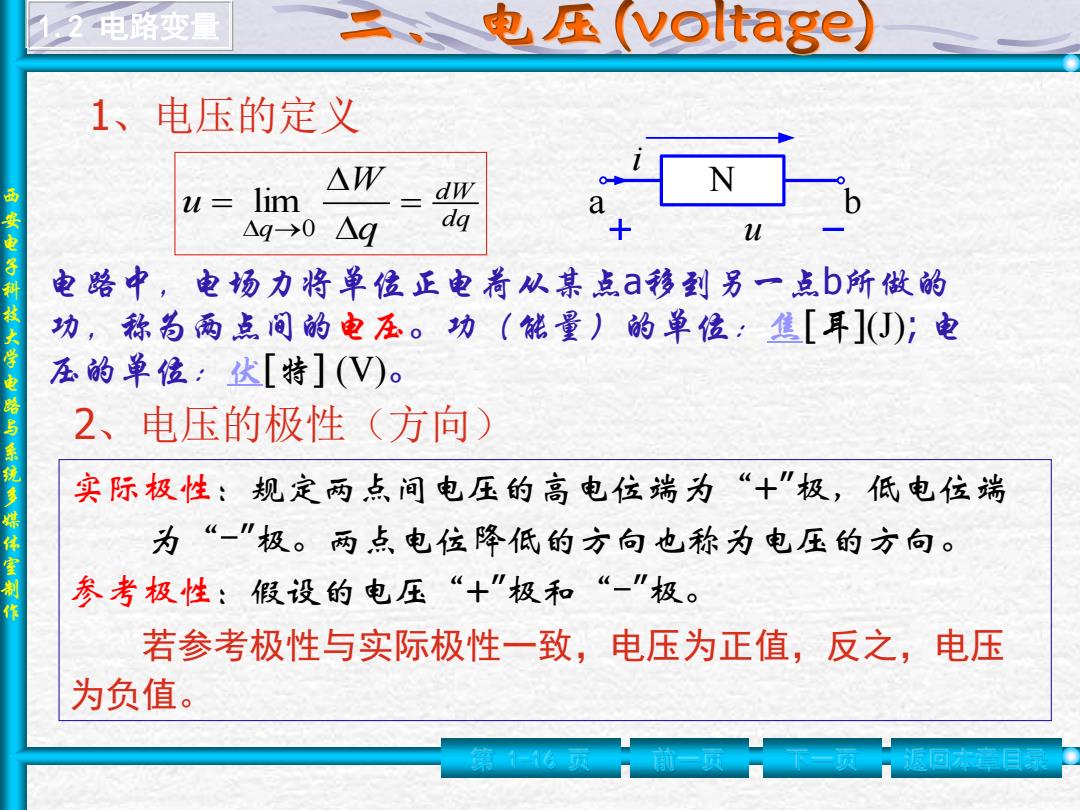

2电路变量 电压(voltage 1、电压的定义 △W dw N u= lim dq a △q-0△q u 西安电子科技大学电路与系统多媒体室制 电路中，电场力将单位正电荷从某点移到另一点b所做的 功， 称为两点间的电在。功（能量）的单位：焦[耳](J);电 压的单位：伏[特](V)。 2、电压的极性（方向） 实际极性：规定两点间电压的高电位端为“+"极，低电位端 为“-”极。两点电位降低的方向也称为电压的方向。 参考极性：假设的电压“+”极和“-”极。 若参考极性与实际极性一致，电压为正值，反之，电压 为负值。 回
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 dq dW q q W u = = →0 lim 电路中，电场力将单位正电荷从某点a移到另一点b所做的 功，称为两点间的电压。功（能量）的单位：焦[耳](J); 电 压的单位：伏[特] (V)。 u a b i N 2、电压的极性（方向） 实际极性：规定两点间电压的高电位端为“+”极，低电位端 为“-”极。两点电位降低的方向也称为电压的方向。 参考极性：假设的电压“+”极和“-”极。 若参考极性与实际极性一致，电压为正值，反之，电压 为负值。 1.2 电路变量 第 1-16 页 前一页 下一页 返回本章目录 1、电压的定义

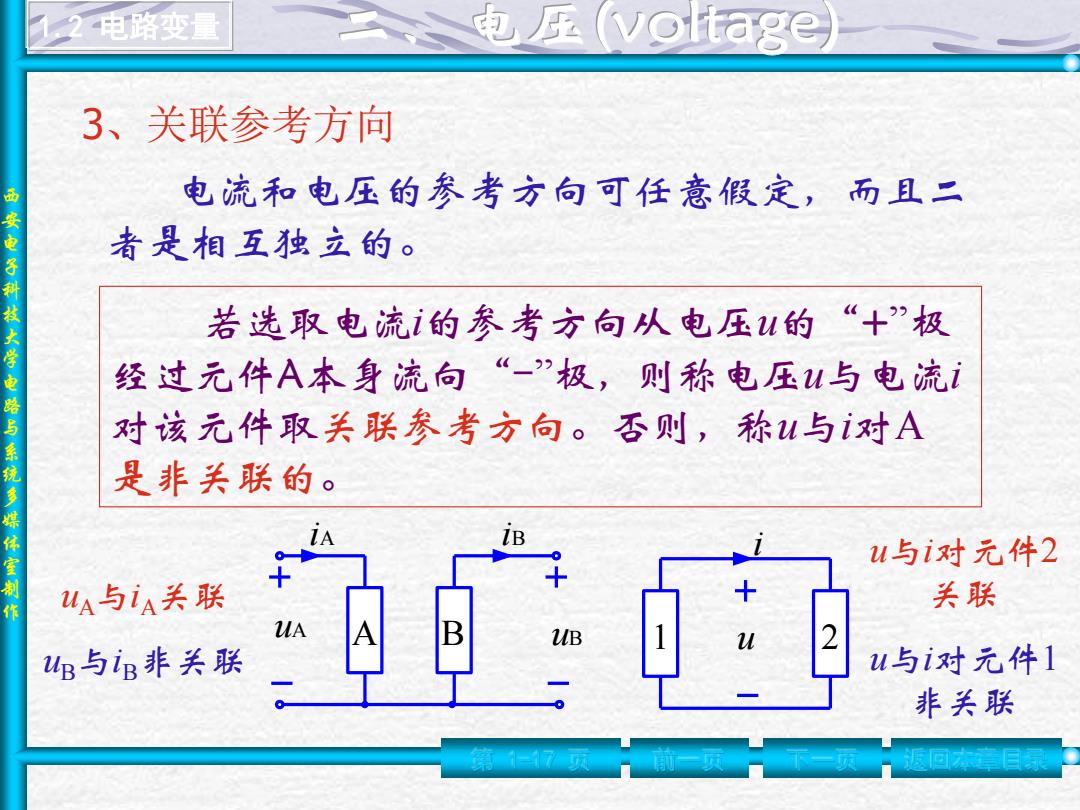

2电路变量 电()o1tage 3、关联参考方向 电流和电压的参考方向可任意假定，而且二 者是相互独立的。 西安电子科技大学电路与系统多媒体室制作 若选取电流i的参考方向从电压u的“+”极 经过元件A本身流向“-”极，则称电压与电流i 对该元件取关联参考方向。否则，称u与i对A 是非关联的。 u与i对元件2 uA与iA关联 关联 B与B非关联 A. UB 2 u与i对元件1 非关联 7项
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 电流和电压的参考方向可任意假定，而且二 者是相互独立的。 若选取电流i的参考方向从电压u的“+”极 经过元件A本身流向“-”极，则称电压u与电流i 对该元件取关联参考方向。否则，称u与i对A 是非关联的。 A B iA uA iB uB uA与iA关联 uB与iB非关联 u i 1 2 u与i对元件2 关联 u与i对元件1 非关联 1.2 电路变量 第 1-17 页 前一页 下一页 返回本章目录 3、关联参考方向

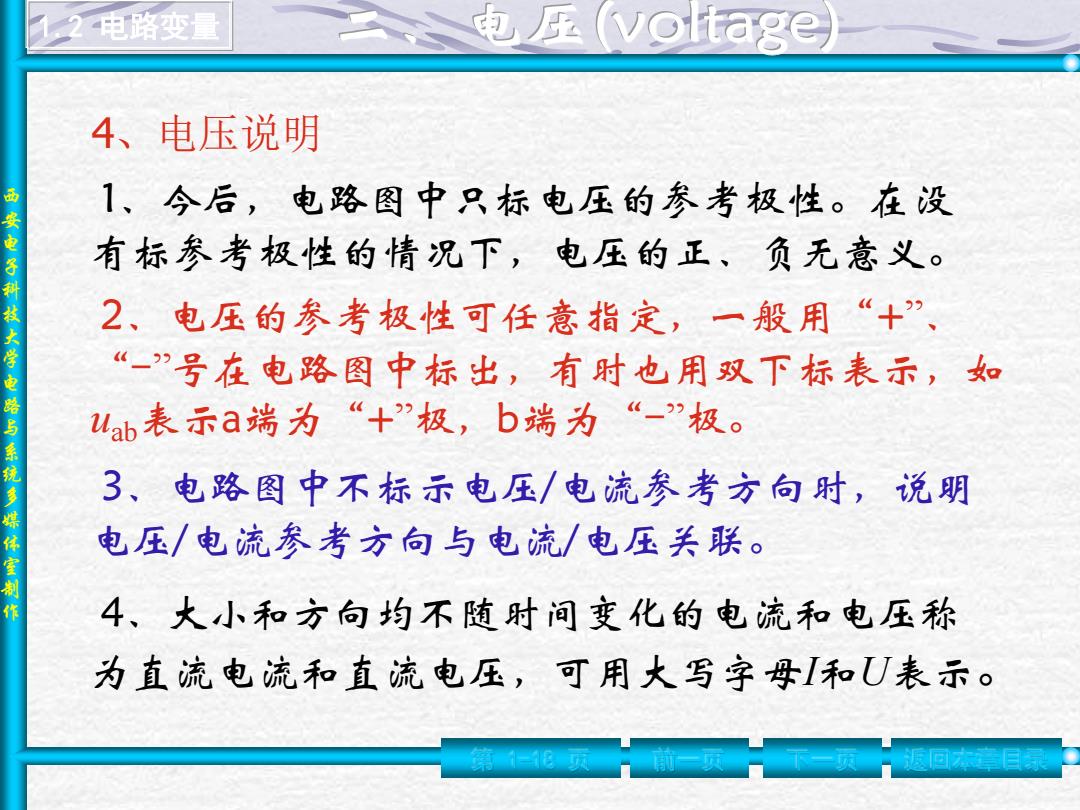

一2电路变量 电乐（小Jo1tage 4、电压说明 西 1、今后，电路图中只标电压的参考极性。在没 有标参考极性的情况下，电压的正、负无意义。 安电子科技大学电路与系统多媒体室制作 2、电压的参考极性可任意指定，一般用“+”、 “-”号在电路图中标出，有时也用双下标表示，如 uab表示a端为“+”极，b端为“-”极。 3、电路图中不标示电压/电流参考方向时，说明 电压/电流参考方向与电流/电压关联。 4、大小、和方向均不随时间变化的电流和电压称 为直流电流和直流电压，可用大写字母I和U表示。 目
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 1、今后，电路图中只标电压的参考极性。在没 有标参考极性的情况下，电压的正、负无意义。 3、电路图中不标示电压/电流参考方向时，说明 电压/电流参考方向与电流/电压关联。 2、电压的参考极性可任意指定，一般用“+”、 “-”号在电路图中标出，有时也用双下标表示，如 uab表示a端为“+”极，b端为“-”极。 4、大小和方向均不随时间变化的电流和电压称 为直流电流和直流电压，可用大写字母I和U表示。 1.2 电路变量 第 1-18 页 前一页 下一页 返回本章目录 4、电压说明

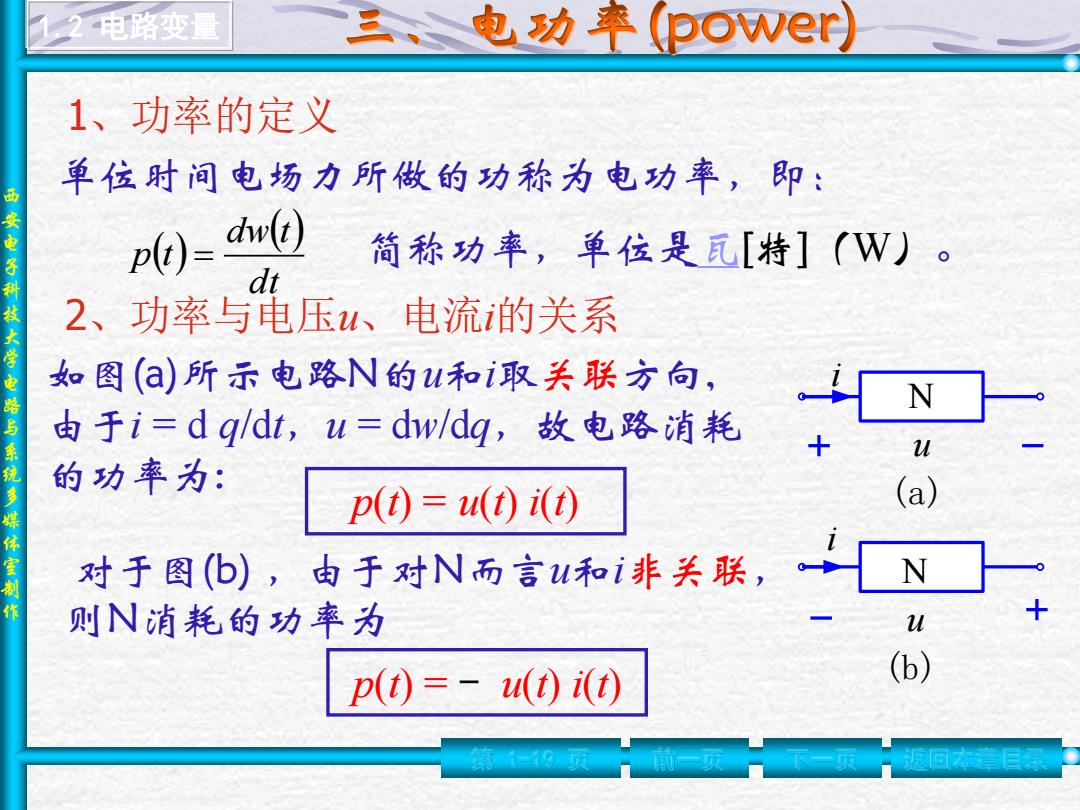

2电路变量 三电功奉power 1、功率的定义 单位时间电场力所做的功称为电功率，即： 西 p0= h 简称功率，单位是瓦[特](W)。 安电子科技大学电路与系统多媒体室制作 dt 2、功率与电压u、电流的关系 如图(a)所示电路N的u和i取关联方向， N 由于i=dgl/dt,u=dw/dg,故电路消耗 u 的功率为： p(t)=u(t)i(t) (a) 对于图(b),由于对N而言u和i非关联， N 则N消耗的功率为 u 十 p(t)=-u(t)i(t) (b) 1=8
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 2、功率与电压u、电流i的关系 单位时间电场力所做的功称为电功率，即： ( ) ( ) dt dw t p t = 简称功率，单位是瓦[特]（W）。 如图(a)所示电路N的u和i取关联方向, 由于i = d q/dt，u = dw/dq，故电路消耗 的功率为: p(t) = u(t) i(t) u i N (a) u i N (b) 对于图(b) ，由于对N而言u和i非关联， 则N消耗的功率为 p(t) = - u(t) i(t) 1.2 电路变量 第 1-19 页 前一页 下一页 返回本章目录 1、功率的定义

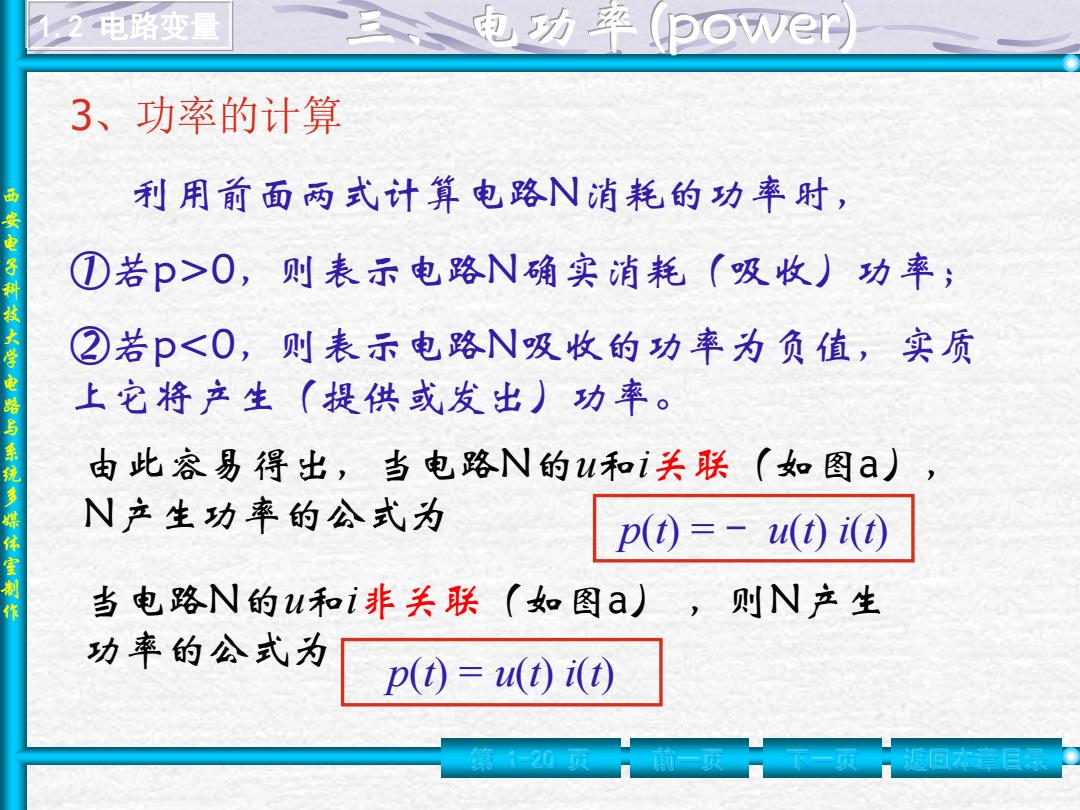

2电路变量 三电功率power 3、功率的计算 利用前面两式计算电路N消耗的功率时， 西安电子科技大学电路与系统多媒体室制作 ①若Pp>0,则表示电路N确实消耗（吸收）功率； ②若p<0,则表示电路N吸收的功率为负值，实质 上它将产生（提供或发出）功率。 由此容易得出，当电路N的u和i关联（如图a), N立生功率的公式为 p(0=-(0）i()） 当电路N的u和i非关联（如图a),则N产生 功率的公式为 p(t)=u(t)i(t) 第1=20
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 利用前面两式计算电路N消耗的功率时， ①若p>0，则表示电路N确实消耗（吸收）功率； ②若p<0，则表示电路N吸收的功率为负值，实质 上它将产生（提供或发出）功率。 当电路N的u和i非关联（如图a） ，则N产生 功率的公式为 由此容易得出，当电路N的u和i关联（如图a）， N产生功率的公式为 p(t) = - u(t) i(t) p(t) = u(t) i(t) 1.2 电路变量 第 1-20 页 前一页 下一页 返回本章目录 3、功率的计算
