第五章：数字基带传输系统 5.1引言 5.2数字基带信号的码型和波形 5.3数字基带信号的功率谱密度 5.4数字基带信号的传输与码间串扰 5.5码间串扰基带传输系统的抗噪声性能分析 5.6最佳基带传输系统 5.7眼图 5.8改善数字基带系统性能的措施 《通信原理课件》
《通信原理课件》 第五章：数字基带传输系统 5.1 引言 5.2 数字基带信号的码型和波形 5.3 数字基带信号的功率谱密度 5.4 数字基带信号的传输与码间串扰 5.5 码间串扰基带传输系统的抗噪声性能分析 5.6 最佳基带传输系统 5.7 眼图 5.8 改善数字基带系统性能的措施

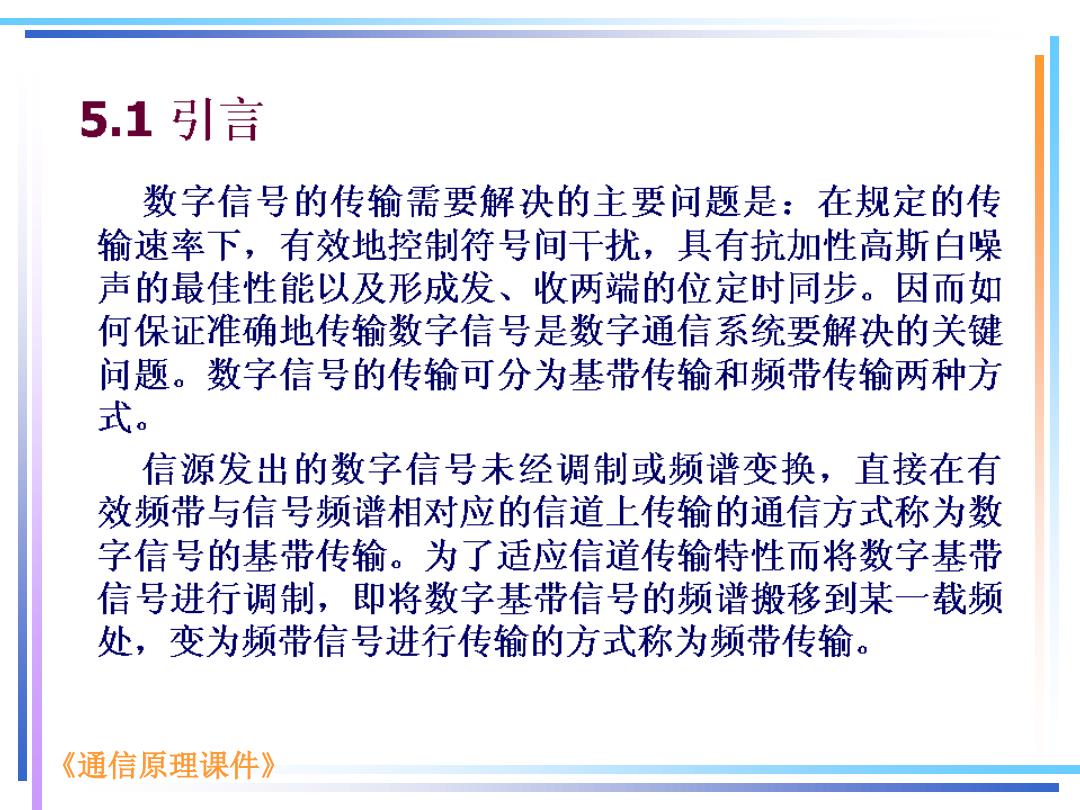

5.1引言 数字信号的传输需要解决的主要问题是：在规定的传 输速率下，有效地控制符号间干扰，具有抗加性高斯白噪 声的最佳性能以及形成发、收两端的位定时同步。因而如 何保证准确地传输数字信号是数字通信系统要解决的关键 问题。数字信号的传输可分为基带传输和频带传输两种方 式。 信源发出的数字信号未经调制或频谱变换，直接在有 效频带与信号频谱相对应的信道上传输的通信方式称为数 字信号的基带传输。为了适应信道传输特性而将数字基带 信号进行调制，即将数字基带信号的频谱搬移到某一载频 处，变为频带信号进行传输的方式称为频带传输。 《通信原理课件》
《通信原理课件》
在实际数字通信系统中，数字基带传输在应用上虽不如 频带传输那么广泛，但仍有相当广的应用范围。数字基带 传输的基本理论不仅适宜于基带传输，而且还适用于频带 传输，因为所有窄的带通信号、线性带通系统以及线性带 通系统对带通信号的响应均可用其等效基带传输系统的理 论来分析它的性能，因而掌握数字基带传输系统的基本理 论十分重要，它在数字通信系统中具有普遍意义。 数字基带传输系统的基本结构如图5-1所示。它由脉冲 形成器、发送滤波器、信道、接收滤波器、抽样判决器与 码元再生器组成。为了保证系统可靠有序地工作，还应有 同步系统。系统工作过程及各部分作用如下。 《通信原理课件》
《通信原理课件》
n() 数字 基带信号 脉冲 发送 信道 接收 抽样 码元 id 形成器 d(0 滤波器 8() yr(t) 滤波器 判决器 再生 {d, y() CP 定时脉冲 同步 提取 图5-1数字基带传输系统 《通信原理课件》
《通信原理课件》 图 5-1数字基带传输系统
数字基带传输系统的输入端通常是码元速率为R,码元 宽度为T、的二进制（也可为多进制）脉冲序列，用符号{k} 表示。 般终端设备（如电传机、计算机）送来的“0”、“1”代 码序列为单极性码，如图5-2(a)被形所示。后面我们将见 到这种单极性代码由于有直流分量等原因并不适合在基带系 统信道中传输。 脉冲形成器的作用是把单极性码变换为双极性码或其它 形式适合于信道传输的、并可提供同步定时信息的码型，如 图5-2（b)所示的双极性归零码元序列d()。脉冲形成器也 称为码型变换器。 《通信原理课件》
《通信原理课件》
