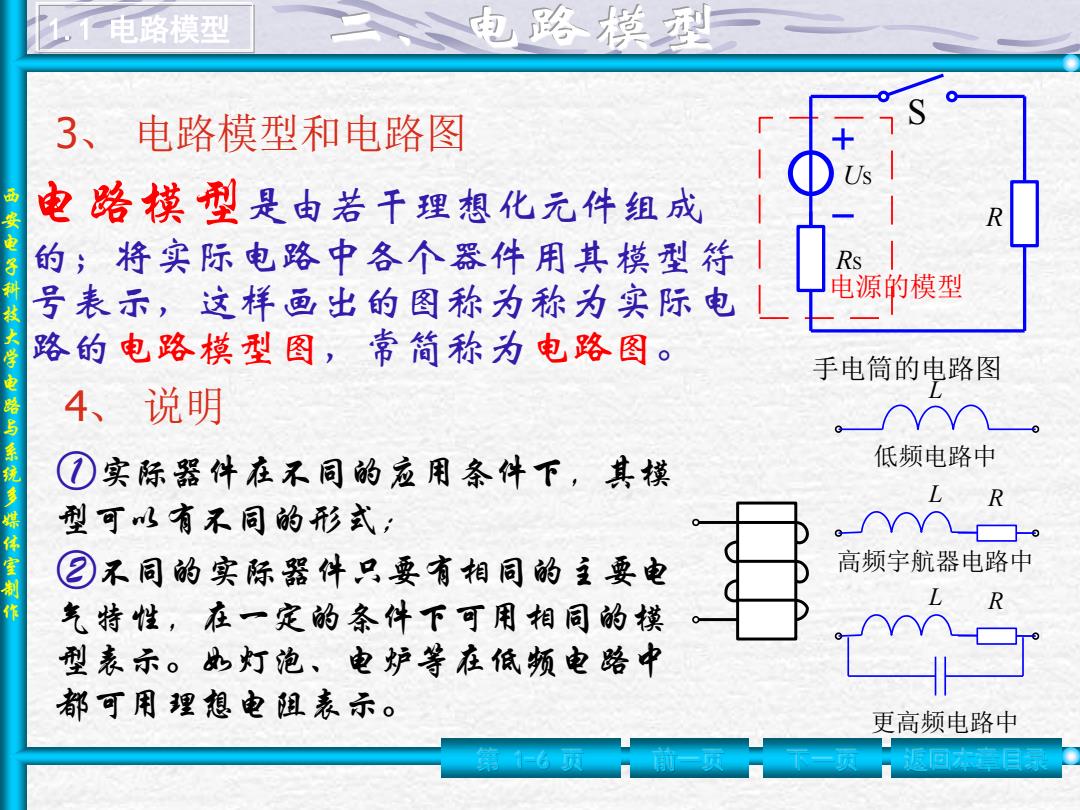

一电路模型 电路摸型 3、电路模型和电路图 电路模型是由若干理想化元件组成 R 电子 的；将实际电路中各个器件用其模型衔 Rs 科技 号表示，这样画出的图称为称为实际电 源的模型 路的电路模型图，常简称为电路图。 手电筒的电路图 大学电路与系统多媒体室制 4、说明 ⑦实际器件在不同的应用条件下，其模 低频电路中 型可以有不同的形式： ②不同的实际器件只要有相同的主要电 高频宇航器电路中 气特性，在一定的条件下可用相同的模 型表示。如灯泡、电炉等在低频电路中 都可用理想电阻表示。 更高频电路中 =6员
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 电路模型是由若干理想化元件组成 的；将实际电路中各个器件用其模型符 号表示，这样画出的图称为称为实际电 路的电路模型图，常简称为电路图。 ①实际器件在不同的应用条件下，其模 型可以有不同的形式； S US RS R 手电筒的电路图 电源的模型 4、 说明 ②不同的实际器件只要有相同的主要电 气特性，在一定的条件下可用相同的模 型表示。如灯泡、电炉等在低频电路中 都可用理想电阻表示。 L 低频电路中 L 高频宇航器电路中 R L 更高频电路中 R 第 1-6 页 前一页 下一页 返回本章目录 3、 电路模型和电路图 1.1 电路模型

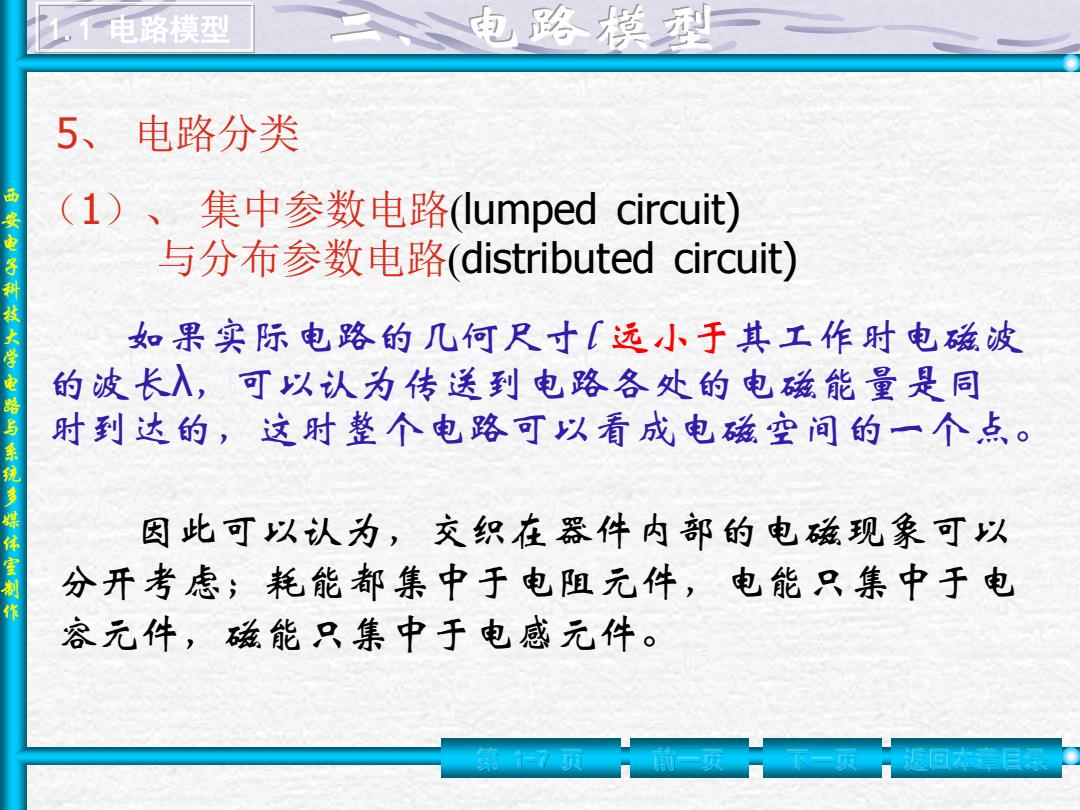

,一电路模型 电路模型 5、电路分类 (1)、集中参数电路(lumped circuit) 西安电子科技大学电路与系统 与分布参数电路(distributed circuit) 如果实际电路的几儿何尺寸[远小、于其工作时电磁波 的波长入，可以认为传送到电路各处的电磁能量是同 时到达的，这时整个电路可以看成电磁空间的一个点。 多媒体室制作 因此可以认为，交织在器件内部的电磁现象可以 分开考虑；耗能都集中于电阻元件，电能只集中于电 容元件，磁能只集中于电感元件。 回目
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 如果实际电路的几何尺寸l 远小于其工作时电磁波 的波长λ，可以认为传送到电路各处的电磁能量是同 时到达的，这时整个电路可以看成电磁空间的一个点。 因此可以认为，交织在器件内部的电磁现象可以 分开考虑；耗能都集中于电阻元件，电能只集中于电 容元件，磁能只集中于电感元件。 第 1-7 页 前一页 下一页 返回本章目录 （1）、 集中参数电路(lumped circuit) 与分布参数电路(distributed circuit) 5、 电路分类 1.1 电路模型
,一电路模型 电路模型 电路几何尺寸[远小、于其工作时电磁波波长入的电 路称为集中参数电路，否则称为分布参数电路。 安电子科技大学电路与系统多媒体室制作 例(1)电力输电线，其工作频率为50Hz,相应波长 为6000km,故30Km长的输电线，可以看作是集中参 数电路。 (2)而对于电视天线及其传输线来说，其工作频率 为108Hz的数量级，如10频道，其工作频率约为 200MHz,相应工作波长为1.5m,此时0.2m长的传输 线也是分布参数电路。 回本目
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 电路几何尺寸l 远小于其工作时电磁波波长λ的电 路称为集中参数电路，否则称为分布参数电路。 例（1）电力输电线，其工作频率为50Hz，相应波长 为6000km，故30km长的输电线，可以看作是集中参 数电路。 （2）而对于电视天线及其传输线来说，其工作频率 为108Hz的数量级，如10频道，其工作频率约为 200MHz，相应工作波长为1.5m，此时0.2m长的传输 线也是分布参数电路。 第 1-8 页 前一页 下一页 返回本章目录 1.1 电路模型
电路模型 电路模型 (2)、线性电路(linear circuit) 与非线性电路(nonlinear circuit) 西安电子科技大学电路与系统多媒体室制 若描述电路特性的所有方程都是线性代数或微积 分方程，则称这类电路是线性电路；否则为非线性电 路。 非线性电路在工程中应用更为普遍，线性电路常 常仅是非线性电路的近似模型。但线性电路理论是 分析非线性电路的基础。 -9项 回库目绿
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 若描述电路特性的所有方程都是线性代数或微积 分方程，则称这类电路是线性电路；否则为非线性电 路。 非线性电路在工程中应用更为普遍，线性电路常 常仅是非线性电路的近似模型。但线性电路理论是 分析非线性电路的基础。 第 1-9 页 前一页 下一页 返回本章目录 （2）、 线性电路(linear circuit) 与非线性电路(nonlinear circuit) 1.1 电路模型
一电路模型 电路摸到 (3)、 时不变电路(ime-invariant circuit) 与时变电路(me-varying circuit) 时不变电路指电路中元件的参数值不随时间变化的 一安电子科技大学电路与系统多媒体室制作 电路；描述它的电路方程是常系数的代数或微积分方程。 反之，由变系数方程描述的电路称为时变电路。 时不变电路是最基本的电路模型，是研究时变电 路的基础。 本书主要讨论集中参数电路中的线性时不变电路。 =0
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 时不变电路指电路中元件的参数值不随时间变化的 电路；描述它的电路方程是常系数的代数或微积分方程。 反之，由变系数方程描述的电路称为时变电路。 时不变电路是最基本的电路模型，是研究时变电 路的基础。 本书主要讨论集中参数电路中的线性时不变电路。 第 1-10 页 前一页 下一页 返回本章目录 （3）、 时不变电路(time-invariant circuit) 与时变电路(time-varying circuit) 1.1 电路模型
