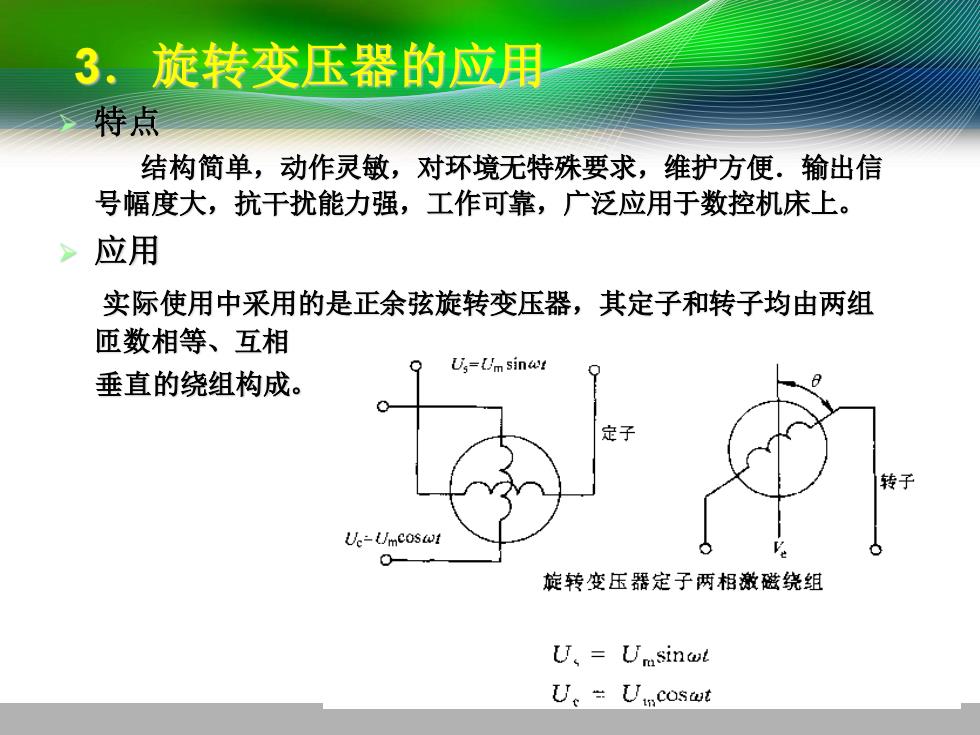

3。旋转变压器的应用 特点 结构简单，动作灵敏，对环境无特殊要求，维护方便.输出信 号幅度大，抗干扰能力强，工作可靠，广泛应用于数控机床上。 >应用 实际使用中采用的是正余弦旋转变压器，其定子和转子均由两组 匝数相等、互相 U=Um sinat 垂直的绕组构成。 定子 U-Umcoswt 旋转变压器定子两相激磁绕组 UU、=Umsinwt U、=Ucoswt
3．旋转变压器的应用 ➢ 特点 结构简单，动作灵敏，对环境无特殊要求，维护方便．输出信 号幅度大，抗干扰能力强，工作可靠，广泛应用于数控机床上。 ➢ 应用 实际使用中采用的是正余弦旋转变压器，其定子和转子均由两组 匝数相等、互相 垂直的绕组构成
三、感应同步器 感应同步器是旋转 变压器演变而来，也是 一种电磁感应式的位移 nanniAnM 检测装置。 1.感应同步器的结构 (a) () 图5-2圆型惑应同步器的绕组结构 > 圆型感应同步器 (a)转子 (b)定子 由定子和转子组成，用 于测量角位移 人 直线型感应同步器
二、感应同步器 感应同步器是旋转 变压器演变而来，也是 一种电磁感应式的位移 检测装置。 1. 感应同步器的结构 ➢ 圆型感应同步器 由定子和转子组成，用 于测量角位移 ➢ 直线型感应同步器 由定子和转子组成，用 于测量直线位移

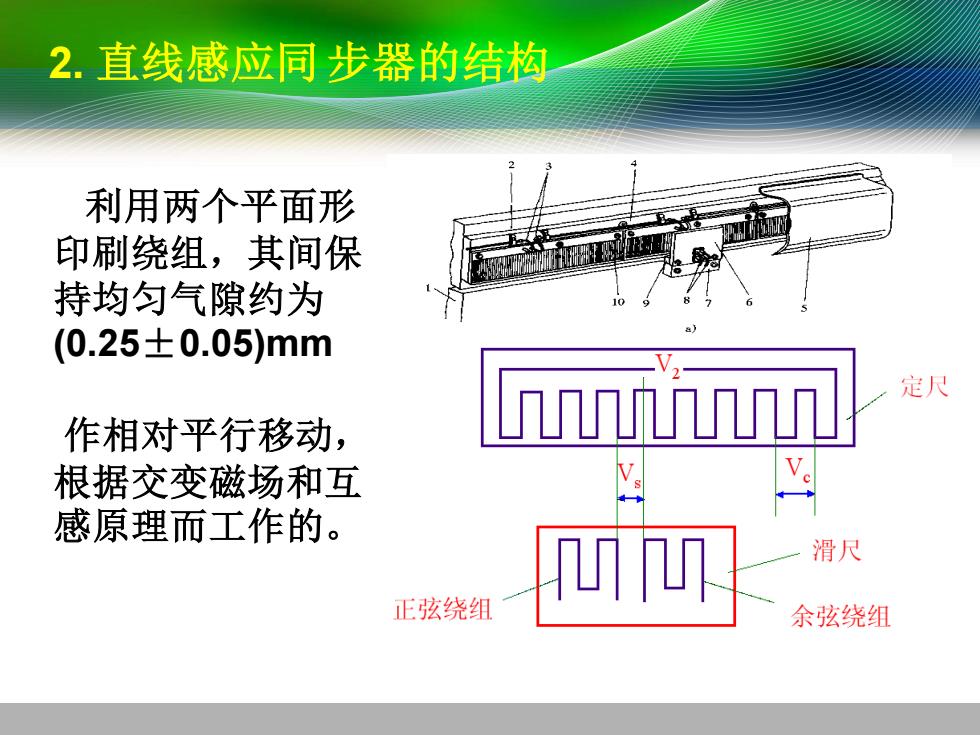

2.直线感应同步器的结构 利用两个平面形 印刷绕组，其间保 持均匀气隙约为 (0.25±0.05)mm 定尺 作相对平行移动， 根据交变磁场和互 感原理而工作的。 滑尺 正弦绕组 余弦绕组
2. 直线感应同 步器的结构 利用两个平面形 印刷绕组，其间保 持均匀气隙约为 (0.25±0.05)mm 作相对平行移动， 根据交变磁场和互 感原理而工作的

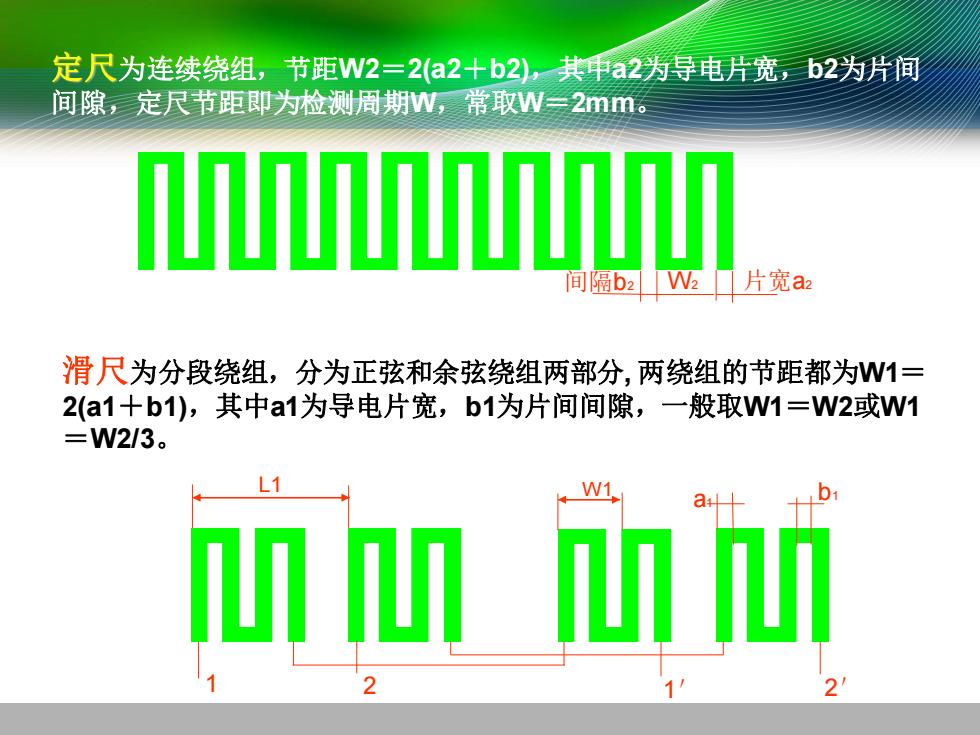

定尺为连续绕组，节距W22(a2十b2②，其中a2为得电片宽，b2为片间 间隙，定尺节距即为检测周期W,常取W一2mm。 环 间隔b2W2 片宽a 滑尺为分段绕组，分为正弦和余弦绕组两部分，两绕组的节距都为W1= 2(a1+b1),其中a1为导电片宽，b1为片间间隙，一般取W1=W2或W1 =W2/3. L1 W1 a+ l邮血的
间隔b2 W2 片宽a2 定尺为连续绕组，节距W2＝2(a2＋b2)，其中a2为导电片宽，b2为片间 间隙，定尺节距即为检测周期W，常取W＝2mm。 滑尺为分段绕组，分为正弦和余弦绕组两部分, 两绕组的节距都为W1＝ 2(a1＋b1)，其中a1为导电片宽，b1为片间间隙，一般取W1＝W2或W1 ＝W2/3。 1 2 1＇ 2＇ L1 W1 a1 b1
3.直线感应同步器的工作原理 根据交变磁场和互感原理而工作的 滑尺上有正弦和余弦励磁绕组，在空间位置上相差114节 距，定尺和滑尺绕组的节距相同。若滑尺绕组加励磁电压， 则由于电磁感应而在定尺绕组上产生感应电压，其大小取决 于滑尺与定尺的相对位置。 T/2 定尺 滑尺 .TΠΠH 正弦绕组 Vs Vc 余弦绕组
滑尺上有正弦和余弦励磁绕组，在空间位置上相差1/4节 距，定尺和滑尺绕组的节距相同。若滑尺绕组加励磁电压， 则由于电磁感应而在定尺绕组上产生感应电压，其大小取决 于滑尺与定尺的相对位置。 2τ τ/2 E 定尺 正弦绕组 滑尺 Vs Vc 余弦绕组 i1 i2 3. 直线感应同步器的工作原理 根据交变磁场和互感原理而工作的
