机械已D基础 二维与三维 机械CAD基础2014 第五讲尺寸标注 中国石油大学机电学院www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 机械CAD基础2014 第五讲 尺寸标注
机械☑纪基础 二维与三维 一、尺寸标注的基本概念 84 56 (一)尺寸标注的组成： 尺寸线(dimension line) 34 尺寸界线(extension line) 尺寸箭头 30 (dimension arrowheads) 2x45 尺寸文本(dimension text) 引出线(gleader) 中国石油大学机电学院www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 一、 尺寸标注的基本概念 （一）尺寸标注的组成： 尺寸线（dimension line） 尺寸界线（extension line） 尺寸箭头 （dimension arrowheads） 尺寸文本（dimension text） 引出线（qleader）
机械已D基础 二维与三维 (二)尺寸标注类型： 84 1.线性尺寸标注：注长度方向尺寸 (1)水平尺寸HORIZONTAL 3.4 (2)垂直尺寸VERTICAL 30 36 (3)基线型BASELINE (4)连续型CONTINUE 2.对齐标注ALIGNED 3.坐标标注主要用于标注非规则曲线 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 （二）尺寸标注类型： 1. 线性尺寸标注：注长度方向尺寸 （1）水平尺寸 HORIZONTAL （2）垂直尺寸 VERTICAL （3）基线型 BASELINE （4）连续型 CONTINUE 2. 对齐标注 ALIGNED 3. 坐标标注 主要用于标注非规则曲线
机械☑AD基融 二维与三维 (二)尺寸标注类型： 4.圆弧形尺寸标注 (1)半径尺寸RADIUS (2)直径尺寸DIAMETER (3)大圆弧标注（折弯标注） 中国石油大学机电学院www,jdky.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 （二）尺寸标注类型： 4. 圆弧形尺寸标注 （1）半径尺寸 RADIUS （2）直径尺寸 DIAMETER （3）大圆弧标注（折弯标注）

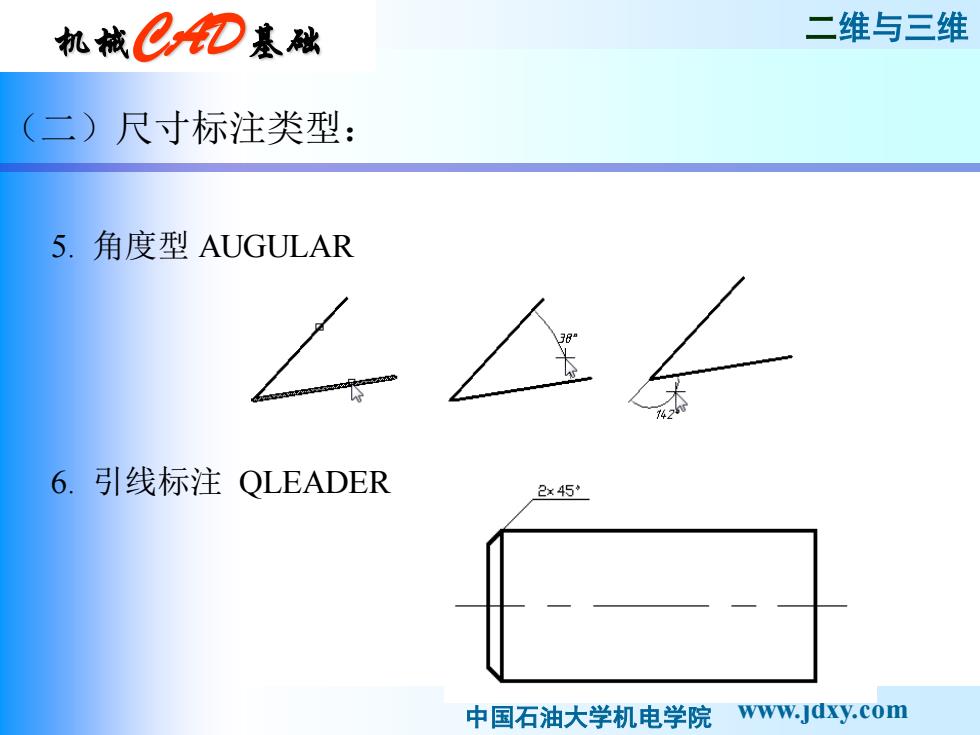

机械已D基础 二维与三维 (二)尺寸标注类型： 5.角度型AUGULAR 6.引线标注QLEADER 2x45 中国石油大学机电学院www.Jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 （二）尺寸标注类型： 5. 角度型 AUGULAR 6. 引线标注 QLEADER
