机械☑纪基础 二维与三维 图层LAYER 1.图层的概念 计算机根据图形的相关属性信息对图形进行了分类，使具 有相同性质的对象分在同一组，这个组就叫图层。 每层有各自的线型和颜色，各层重叠后形成一个 完整的图，便于绘制和修改。 分层的好处： 可以分层修改和编辑 而不影响其它层图形对 象。也可以通过关闭和 开启图层做针对性的修 改。 如检查投影图可以关 闭尺寸层。 1一H4学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 一、图层LAYER 1. 图层的概念 计算机根据图形的相关属性信息对图形进行了分类，使具 有相同性质的对象分在同一组，这个组就叫图层。 每层有各自的线型和颜色，各层重叠后形成一个 完整的图，便于绘制和修改。 分层的好处： 可以分层修改和编辑 而不影响其它层图形对 象。也可以通过关闭和 开启图层做针对性的修 改。 如检查投影图可以关 闭尺寸层

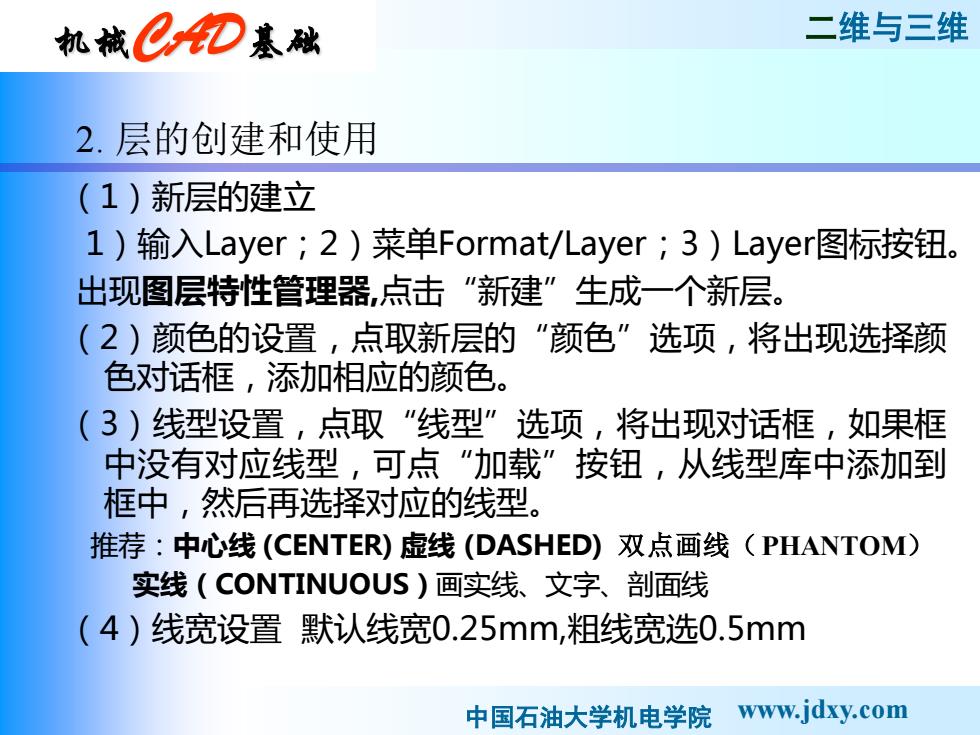

机械乙D基础 二维与三维 2.层的创建和使用 (1)新层的建立 1)输入Layer;2)菜单Format/儿ayer;3)Layer图标按钮。 出现图层特性管理器，点击“新建”生成一个新层。 (2)颜色的设置，点取新层的“颜色”选项，将出现选择颜 色对话框，添加相应的颜色。 (3)线型设置，点取"线型”选项，将出现对话框，如果框 中没有对应线型，可点“加载”按钮，从线型库中添加到 框中，然后再选择对应的线型。 推荐：中心线(CENTER)虚线(DASHED)双点画线(PHANTOM) 实线(CONTINUOUS)画实线、文字、剖面线 (4)线宽设置默认线宽0.25mm,粗线宽选0.5mm 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 2. 层的创建和使用 （1）新层的建立 1）输入Layer；2）菜单Format/Layer；3）Layer图标按钮。 出现图层特性管理器,点击“新建”生成一个新层。 （2）颜色的设置，点取新层的“颜色”选项，将出现选择颜 色对话框，添加相应的颜色。 （3）线型设置，点取“线型”选项，将出现对话框，如果框 中没有对应线型，可点“加载”按钮，从线型库中添加到 框中，然后再选择对应的线型。 推荐：中心线 (CENTER) 虚线 (DASHED) 双点画线（PHANTOM） 实线（CONTINUOUS）画实线、文字、剖面线 （4）线宽设置 默认线宽0.25mm,粗线宽选0.5mm

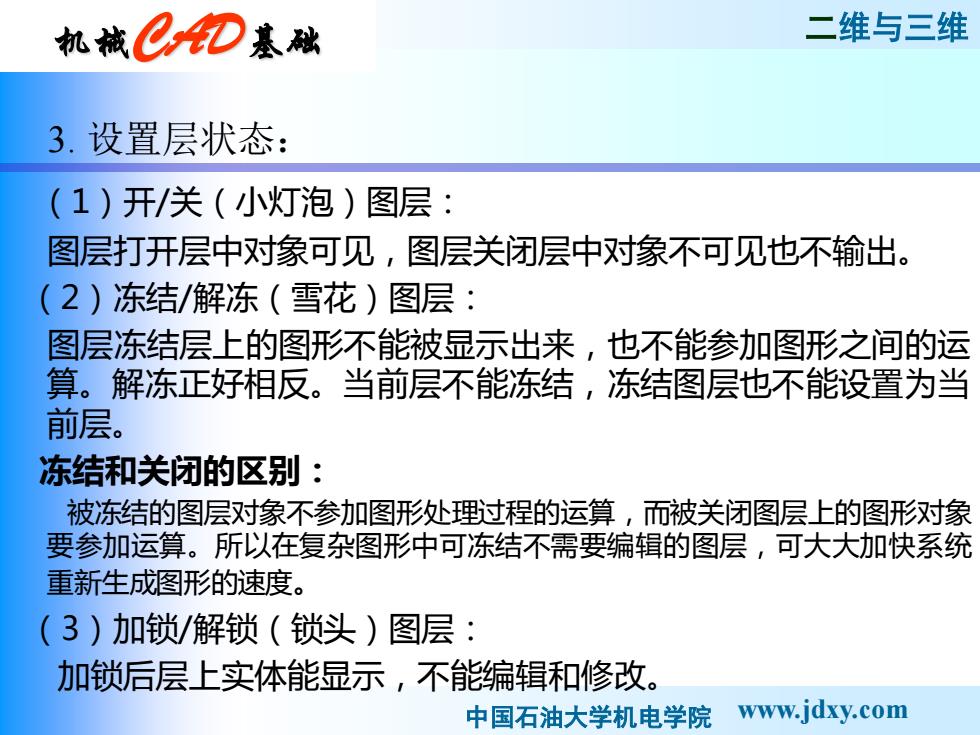

机械已AD基础 二维与三维 3.设置层状态： (1)开/关（小灯泡）图层： 图层打开层中对象可见，图层关闭层中对象不可见也不输出。 (2)冻结/解冻（雪花）图层： 图层冻结层上的图形不能被显示出来，也不能参加图形之间的运 算。解冻正好相反。当前层不能冻结，冻结图层也不能设置为当 前层。 冻结和关闭的区别： 被冻结的图层对象不参加图形处理过程的运算，而被关闭图层上的图形对象 要参加运算。所以在复杂图形中可冻结不需要编辑的图层，可大大加快系统 重新生成图形的速度。 (3)加锁/解锁（锁头）图层： 加锁后层上实体能显示，不能编辑和修改。 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 3. 设置层状态： （1）开/关（小灯泡）图层： 图层打开层中对象可见，图层关闭层中对象不可见也不输出。 （2）冻结/解冻（雪花）图层： 图层冻结层上的图形不能被显示出来，也不能参加图形之间的运 算。解冻正好相反。当前层不能冻结，冻结图层也不能设置为当 前层。 冻结和关闭的区别： 被冻结的图层对象不参加图形处理过程的运算，而被关闭图层上的图形对象 要参加运算。所以在复杂图形中可冻结不需要编辑的图层，可大大加快系统 重新生成图形的速度。 （3）加锁/解锁（锁头）图层： 加锁后层上实体能显示，不能编辑和修改

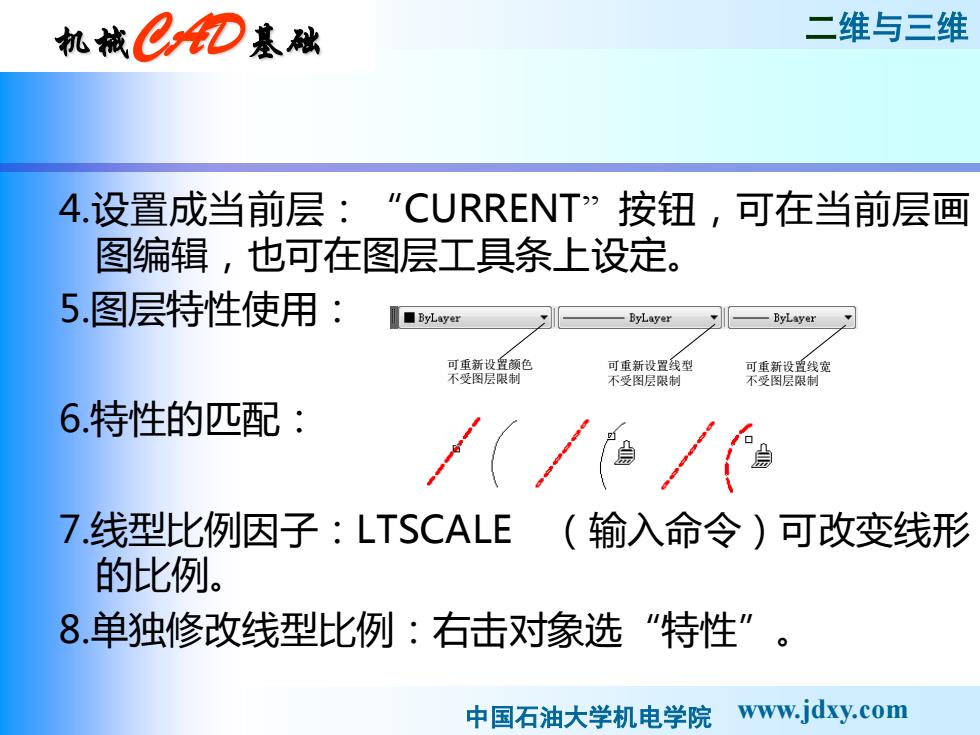

机械已D基础 二维与三维 4.设置成当前层：“CURRENT”按钮，可在当前层画 图编辑，也可在图层工具条上设定。 5.图层特性使用： ■ByLayer -ByLayer —ByLayer 可重新设颜色 可重新设置线型 可重新设置线宽 不受图层限制 不受图层限制 不受图层限制 6.特性的匹配： /(// 7.线型比例因子：LTSCALE（输入命令)可改变线形 的比例。 8单独修改线型比例：右击对象选“特性”。 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 4.设置成当前层：“CURRENT” 按钮，可在当前层画 图编辑，也可在图层工具条上设定。 5.图层特性使用： 6.特性的匹配： 7.线型比例因子：LTSCALE （输入命令）可改变线形 的比例。 8.单独修改线型比例：右击对象选“特性”。 可重新设置颜色 不受图层限制 可重新设置线型 不受图层限制 可重新设置线宽 不受图层限制
