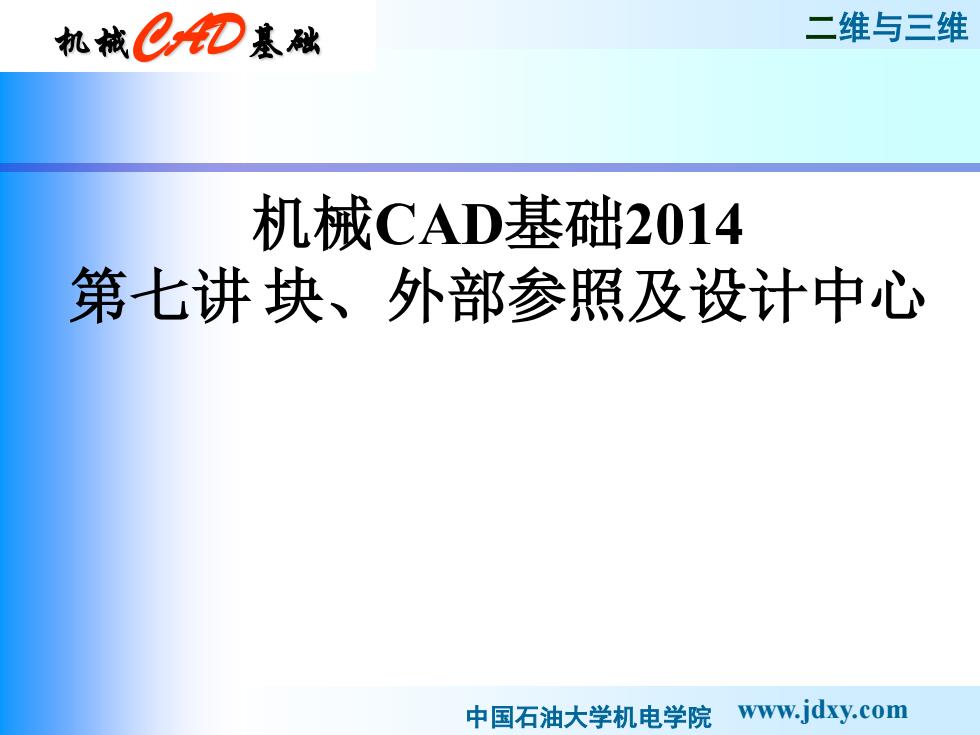

机械CD塞础 二维与三维 机械CAD基础2014 第七讲块、外部参照及设计中心 中国石油大学机电学院www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 机械CAD基础2014 第七讲 块、外部参照及设计中心
机械☑纪基础 二维与三维 块BLOCK 1.概念：块由一组实体构成，定义成块后，可以调用块， 减少重复绘图。 2.建立块Block,取块名，点目标和指定基点。 其占 图72创建图块原图形 3.保存块Wblock,保存成外部文件，形成了图形库。 4.块调用（插入图块Insert),将定义好的图块插入当前 图形中，回答插入块名，插入点，比例因子和旋转角度。 5.分解图块 中国石油大学机电学院www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 一、块 BLOCK 1. 概念：块由一组实体构成，定义成块后，可以调用块， 减少重复绘图。 2. 建立块Block，取块名，点目标和指定基点。 3. 保存块Wblock，保存成外部文件，形成了图形库。 4. 块调用（插入图块Insert），将定义好的图块插入当前 图形中，回答插入块名，插入点，比例因子和旋转角度。 5. 分解图块 图7-2创建图块原图形

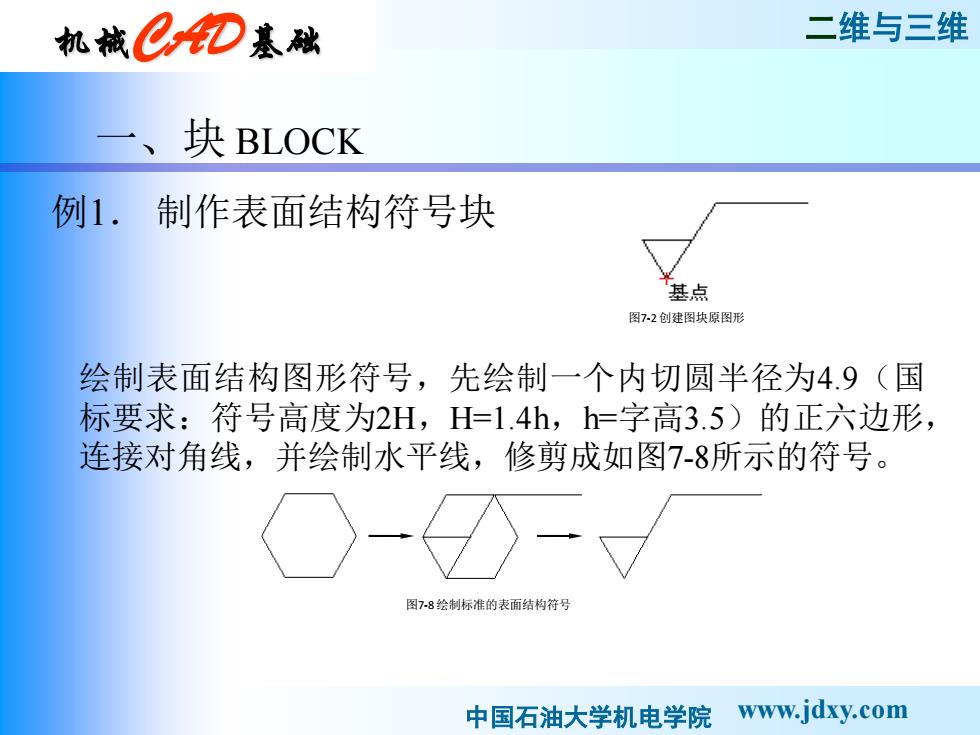

机械已AD基础 二维与三维 块BLOCK 例1.制作表面结构符号块 基点 图72创建图块原图形 绘制表面结构图形符号，先绘制一个内切圆半径为4.9（国 标要求：符号高度为2H,H=1.4h,h=字高3.5)的正六边形， 连接对角线，并绘制水平线，修剪成如图7-8所示的符号。 图7-8绘制标准的表面结构符号 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 一、块 BLOCK 例1． 制作表面结构符号块 图7-2创建图块原图形 绘制表面结构图形符号，先绘制一个内切圆半径为4.9（国 标要求：符号高度为2H，H=1.4h，h=字高3.5）的正六边形， 连接对角线，并绘制水平线，修剪成如图7-8所示的符号。 图7-8绘制标准的表面结构符号

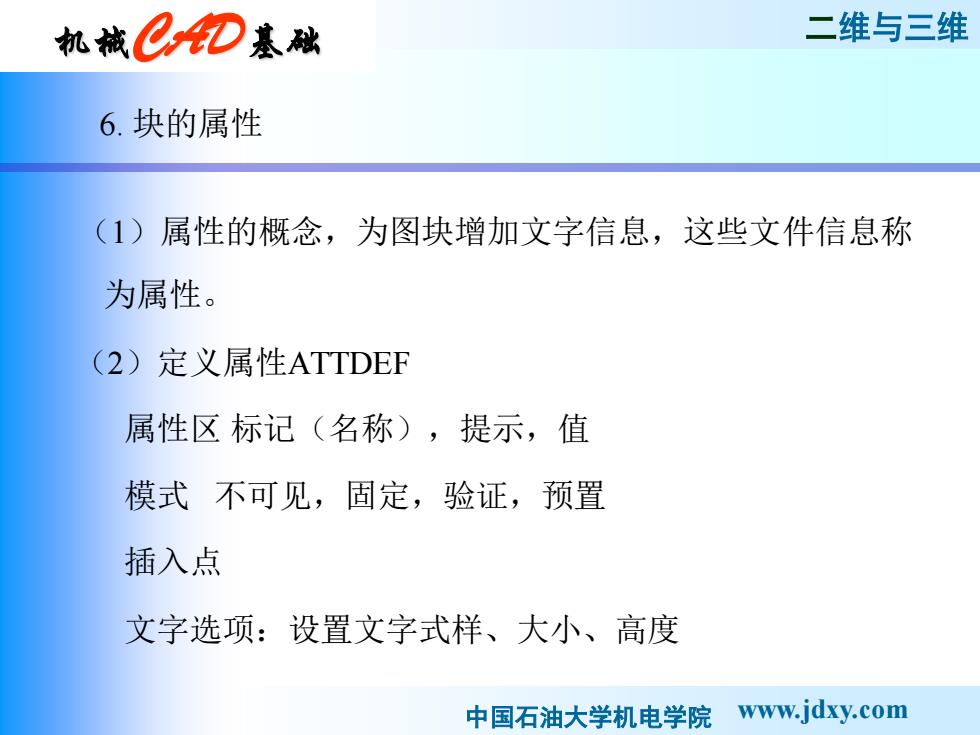

机械☑纪基础 二维与三维 6.块的属性 (1)属性的概念，为图块增加文字信息，这些文件信息称 为属性。 (2)定义属性ATTDEF 属性区标记（名称），提示，值 模式不可见，固定，验证，预置 插入点 文字选项：设置文字式样、大小、高度 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 6. 块的属性 （1）属性的概念，为图块增加文字信息，这些文件信息称 为属性。 （2）定义属性ATTDEF 属性区 标记（名称），提示，值 模式 不可见，固定，验证，预置 插入点 文字选项：设置文字式样、大小、高度

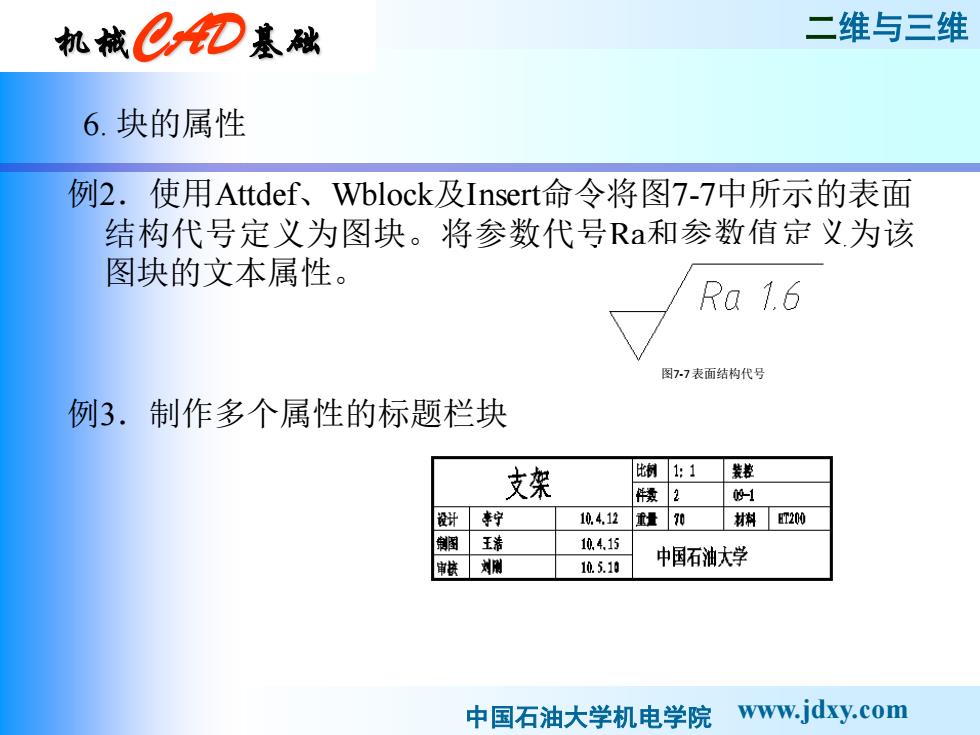

机械已D基础 二维与三维 6.块的属性 例2.使用Attdef、Wblock.及Insert命令将图7-7中所示的表面 结构代号定义为图块。将参数代号Ra和参数值定义为该 图块的文本属性。 Ra1.6 图77表面结构代号 例3.制作多个属性的标题栏块 支架 比制1：1装接 件辣2 的1 设计李柠 10.4.12 重量0 材料T20 围 王浩 10.4.15 审楼刘州 10.5.10 中国石油大学 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 6. 块的属性 例2．使用Attdef、Wblock及Insert命令将图7-7中所示的表面 结构代号定义为图块。将参数代号Ra和参数值定义为该 图块的文本属性。 例3．制作多个属性的标题栏块 图7-7 表面结构代号
