SolidWorks 第三章零件的特征及造型 圆法兰 旁通 柱体 弯管 直管 方法兰 凸台 图11-1管接头结构 A
www.solidworks.com 第三章 零件的特征及造型 凸台 弯管 旁通 方法兰 圆法兰 柱体 直管 图11-1管接头结构

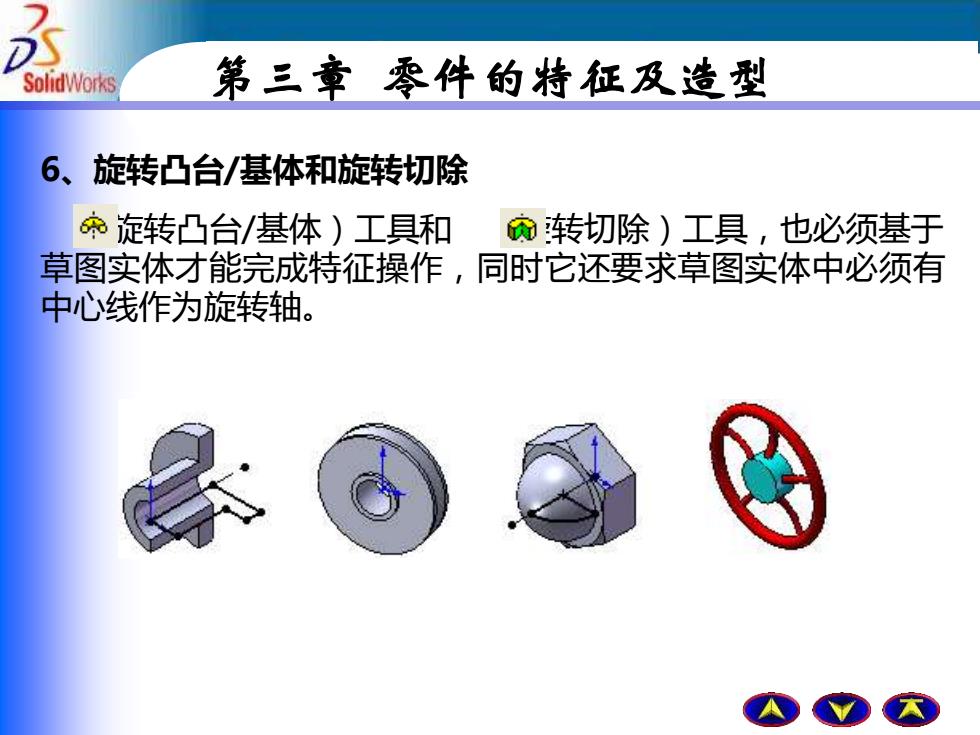

SolidWorks 第三章零件的特征及造型 6、旋转凸台/基体和旋转切除 命旋转凸台/基体)工具和 窗转切除)工具，也必须基于 草图实体才能完成特征操作，同时它还要求草图实体中必须有 中心线作为旋转轴
www.solidworks.com 6、旋转凸台/基体和旋转切除 （旋转凸台/基体）工具和 （旋转切除）工具，也必须基于 草图实体才能完成特征操作，同时它还要求草图实体中必须有 中心线作为旋转轴。 第三章 零件的特征及造型
DS SolidWorks 第三章零件的特征及造型 旋转特征时应注意： ★当在中心线内为旋转特征标注尺寸时，将生成旋转特征的半径尺寸；当在 中心线外为旋转特征标注尺寸时，将生成旋转特征的直径尺寸。 ★实体旋转特征的草图可以包含一个或多个封闭的非相交的轮廓。 ★薄壁旋转特征的草图只能够包含一个开环的或闭环的非相交轮廓。 ★旋转特征中轮廓不能自相交，也不能与中心线相交，在非闭环的轮廓中， 允许实体的端点与中心线有“重合”的几何关系。 ★如果草图包含一条以上的中心线，请先在草图绘制结束前选择一条中心线 作为旋转轴，再进行旋转特征的操作
www.solidworks.com 旋转特征时应注意： ★当在中心线内为旋转特征标注尺寸时，将生成旋转特征的半径尺寸；当在 中心线外为旋转特征标注尺寸时，将生成旋转特征的直径尺寸。 ★实体旋转特征的草图可以包含一个或多个封闭的非相交的轮廓。 ★薄壁旋转特征的草图只能够包含一个开环的或闭环的非相交轮廓。 ★旋转特征中轮廓不能自相交，也不能与中心线相交，在非闭环的轮廓中， 允许实体的端点与中心线有“重合”的几何关系。 ★如果草图包含一条以上的中心线，请先在草图绘制结束前选择一条中心线 作为旋转轴，再进行旋转特征的操作。 第三章 零件的特征及造型
SolidWorks 第三章零件的特征及造型 7、抽壳特征 @'抽壳”工具可以使实体零件变成薄壳零件。如果在抽壳特 征操作中选择了实体的面，那么此面为薄壳实体的开口面，而 在剩余的面上生成薄壁特征。如果没有选择模型上的任何面， 该工具作用于实体零件，将生成一个闭合、掏空的模型。 如果想在零件上添加圆角特征，应当在抽壳之前对零件进行圆 角处理。 下面以一实例说明“抽壳特征”工具的使用，如图所示：
www.solidworks.com 第三章 零件的特征及造型 7、抽壳特征 “抽壳”工具可以使实体零件变成薄壳零件。如果在抽壳特 征操作中选择了实体的面，那么此面为薄壳实体的开口面，而 在剩余的面上生成薄壁特征。如果没有选择模型上的任何面， 该工具作用于实体零件，将生成一个闭合、掏空的模型。 如果想在零件上添加圆角特征，应当在抽壳之前对零件进行圆 角处理。 下面以一实例说明“抽壳特征”工具的使用，如图所示：
SolidWorks 第三章零件的特征及造型 8、 孔特征 @'简单直孔”工具可以在零件模型上生成简单的直孔特征。 该工具必须建立在一个实体特征的表面上进行，只有选择了一 个实体零件的表面时，它才被系统启用。 “异型孔”工具可以在零件实体表面上直接绘制多种样 式的孔。例如柱型沉头孔、锥形沉头孔、螺纹孔等。 下面以一实例说明“简单直孔”工具的使用，如图所示：
www.solidworks.com 第三章 零件的特征及造型 8、孔特征 “简单直孔”工具可以在零件模型上生成简单的直孔特征。 该工具必须建立在一个实体特征的表面上进行，只有选择了一 个实体零件的表面时，它才被系统启用。 “异型孔”工具可以在零件实体表面上直接绘制多种样 式的孔。例如柱型沉头孔、锥形沉头孔、螺纹孔等。 下面以一实例说明“简单直孔”工具的使用，如图所示：
