8.1自动编程概述 8.1.1自动编程原理及类型 1.数控语言型批处理式自动编程 早期的自动编程都是编程人员根据零件图形及加工工艺要求， 采用数控语言，先编写成源程序单，再输入计算机，由专门的 编译程序，进行译码、计算和后置处理后，自动生成数控机床 所需的加工程序清单，然后通过制成纸带或直接用通讯接口， 将加工程序送入到机床CNC装置中的。其中的数控语言是一套 规定好的基本符号和由基本符号描述零件加工程序的规则，它 比较接近工厂车间里使用的工艺用语和工艺规程，主要由几何 图形定义语句、刀具运动语句和控制语句等三种语句组成
8.1 自动编程概述 8.1.1 自动编程原理及类型 1．数控语言型批处理式自动编程 早期的自动编程都是编程人员根据零件图形及加工工艺要求， 采用数控语言，先编写成源程序单，再输入计算机，由专门的 编译程序，进行译码、计算和后置处理后，自动生成数控机床 所需的加工程序清单，然后通过制成纸带或直接用通讯接口， 将加工程序送入到机床CNC装置中的。其中的数控语言是一套 规定好的基本符号和由基本符号描述零件加工程序的规则，它 比较接近工厂车间里使用的工艺用语和工艺规程，主要由几何 图形定义语句、刀具运动语句和控制语句等三种语句组成

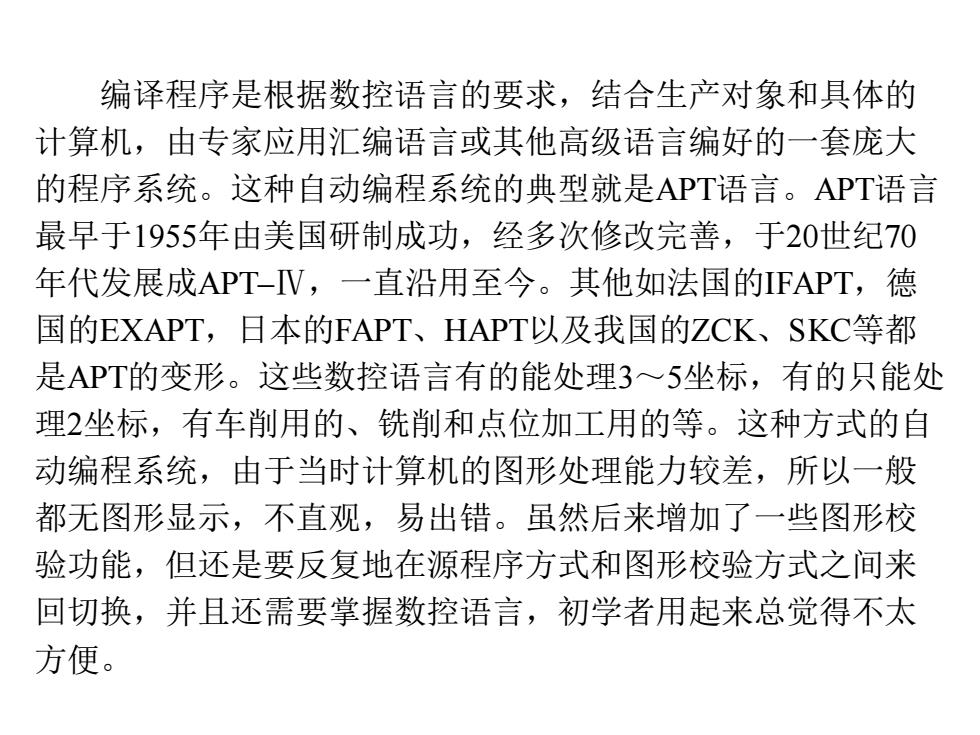

编译程序是根据数控语言的要求，结合生产对象和具体的 计算机，由专家应用汇编语言或其他高级语言编好的一套庞大 的程序系统。这种自动编程系统的典型就是APT语言。APT语言 最早于1955年由美国研制成功，经多次修改完善，于20世纪70 年代发展成APT-IV,一直沿用至今。其他如法国的IFAPT,德 国的EXAPT,日本的FAPT、HAPT以及我国的ZCK、SKC等都 是APT的变形。这些数控语言有的能处理3~5坐标，有的只能处 理2坐标，有车削用的、铣削和点位加工用的等。这种方式的自 动编程系统，由于当时计算机的图形处理能力较差，所以一般 都无图形显示，不直观，易出错。虽然后来增加了一些图形校 验功能，但还是要反复地在源程序方式和图形校验方式之间来 回切换，并且还需要掌握数控语言，初学者用起来总觉得不太 方便
编译程序是根据数控语言的要求，结合生产对象和具体的 计算机，由专家应用汇编语言或其他高级语言编好的一套庞大 的程序系统。这种自动编程系统的典型就是APT语言。APT语言 最早于1955年由美国研制成功，经多次修改完善，于20世纪70 年代发展成APT–Ⅳ，一直沿用至今。其他如法国的IFAPT，德 国的EXAPT，日本的FAPT、HAPT以及我国的ZCK、SKC等都 是APT的变形。这些数控语言有的能处理3～5坐标，有的只能处 理2坐标，有车削用的、铣削和点位加工用的等。这种方式的自 动编程系统，由于当时计算机的图形处理能力较差，所以一般 都无图形显示，不直观，易出错。虽然后来增加了一些图形校 验功能，但还是要反复地在源程序方式和图形校验方式之间来 回切换，并且还需要掌握数控语言，初学者用起来总觉得不太 方便
2.人机对话型图形化自动编程 在人机对话式的条件下，编程员按菜单提示的内容反复与 计算机对话，陆续回答计算机的提问。从一开始，对话方式就 紧密与图形显示相联，从工件的图形定义，刀具的选择，起刀 点的确定，走刀路线的安排直到各种工艺指令的及时插入，全 在对话过程中提交给了计算机，最后得到的是所需的机床数控 程序单。这种自动编程具有图形显示的直观性和及时性，能较 方便地进行对话修改，易学且不易出错。图形化自动编程系统 有EZ-CAM、Master CAM、UGII、PRO/E和CAXA制造工程师 等。本章主要介绍Master CAM自动编程系统
2．人机对话型图形化自动编程 在人机对话式的条件下，编程员按菜单提示的内容反复与 计算机对话，陆续回答计算机的提问。从一开始，对话方式就 紧密与图形显示相联，从工件的图形定义，刀具的选择，起刀 点的确定，走刀路线的安排直到各种工艺指令的及时插入，全 在对话过程中提交给了计算机，最后得到的是所需的机床数控 程序单。这种自动编程具有图形显示的直观性和及时性，能较 方便地进行对话修改，易学且不易出错。图形化自动编程系统 有EZ-CAM、Master CAM、UGII、PRO/E和CAXA制造工程师 等。本章主要介绍Master CAM自动编程系统
8.1.2 Master CAM软件系统概述 Master CAM是美国CNC Software Inc.公司所研制的、集 CAD/CAM于一体的一个大型应用软件系统，主要用于数控机 床的自动编程及其控制。因它对机器配置要求较低而得到了广 泛的应用。该软件采用的是图形化自动编程的方式，具有绘图 设计、尺寸标注、轮廓铣削、钻削、车削和线切割等处理技术。 用户可利用其绘图设计功能绘制出待加工零件的图样，然后直 接在其上进行加工路线的描述定义，该软件即可自动计算处理 并生成用于控制机床的数控加工程序。图6-1所示是其中Ml铣 削模块的结构框架
8.1.2 Master CAM软件系统概述 Master CAM是美国CNC Software Inc.公司所研制的、集 CAD/CAM于一体的一个大型应用软件系统，主要用于数控机 床的自动编程及其控制。因它对机器配置要求较低而得到了广 泛的应用。该软件采用的是图形化自动编程的方式，具有绘图 设计、尺寸标注、轮廓铣削、钻削、车削和线切割等处理技术。 用户可利用其绘图设计功能绘制出待加工零件的图样，然后直 接在其上进行加工路线的描述定义，该软件即可自动计算处理 并生成用于控制机床的数控加工程序。图6-1所示是其中Mill 铣 削模块的结构框架
