机械CD基础 二维与三维 机械CAD基础 CAutoCAD 2014) 第一讲 中国石油大学机电学院ww.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 机械CAD基础 （AutoCAD 2014) 第一讲
机械☑纪基础 二维与三维 一、简介： AutoCAD是美国Autodisk公司推出 的一个通用二三维CAD图形软件系统， 它是当今世界上最畅销的图形软件之一， 也是我国在目前应用最广泛的软件之一。 AutoCAD软件不仅可以用来画图， 编辑图样，还可进行三维实体造型和二 次开发。 中国石油大学机电学院www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 一、简介： AutoCAD是美国Autodisk公司推出 的一个通用二三维CAD图形软件系统， 它是当今世界上最畅销的图形软件之一， 也是我国在目前应用最广泛的软件之一。 AutoCAD软件不仅可以用来画图， 编辑图样，还可进行三维实体造型和二 次开发
机械CAD基础 二维与三维 二、启动与界面简介 文本窗口：是用户与AutoCAD进行交互的窗口。显示曾 经使用过的命令及提示。大小可以拖动，也可以按2键进 1、启动： 行切换。 图形窗口：菜单浏览器，快速访问工具栏，标题栏，菜 单栏，工具栏，绘图区，状态栏。 2、工具栏：显示及隐藏 3、菜单栏： 文件日辑(E) 插入① 注(N 修改M参数巴窗口0W帮斯H 4、屏幕控制：Zoom菜单、图标、滚轮、命令。 C:\ProgramFiles\AutoCAD2010\Sample\DesignCenter\Landscaping.dwg" 中国石油大学机电学院www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 二、启动与界面简介 1、启动: 图形窗口：菜单浏览器，快速访问工具栏，标题栏，菜 单栏，工具栏，绘图区，状态栏。 文本窗口：是用户与AutoCAD进行交互的窗口。显示曾 经使用过的命令及提示。大小可以拖动，也可以按F2键进 行切换。 2、工具栏:显示及隐藏 3、菜单栏: 4、屏幕控制:Zoom 菜单、图标、滚轮、命令。 打开C:\ProgramFiles\AutoCAD2010\Sample\DesignCenter\Landscaping.dwg

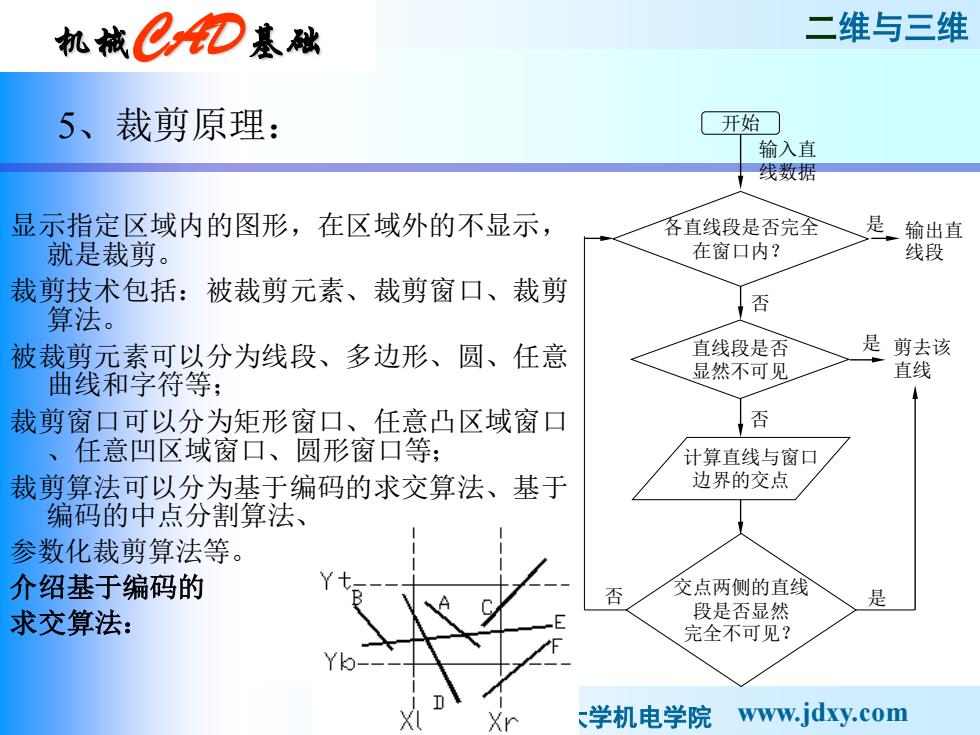

机械已AD基础 二维与三维 5、裁剪原理： 开始○ 输入直 线数据 显示指定区域内的图形，在区域外的不显示， 各直线段是否完全 是输出直 就是裁剪。 在窗口内？ 线段 裁剪技术包括：被裁剪元素、裁剪窗口、裁剪 算法。 否 被裁剪元素可以分为线段、多边形、圆、任意 直线段是否 是剪去该 曲线和字符等： 显然不可见 直线 裁剪窗口可以分为矩形窗口、任意凸区域窗口 香否 、任意凹区域窗口、圆形窗口等： 计算直线与窗口 裁剪算法可以分为基于编码的求交算法、基于 边界的交点 编码的中点分割算法、 参数化裁剪算法等。 介绍基于编码的 交点两侧的直线 是 求交算法： 段是否显然 完全不可见？ 学机电学院www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 5、裁剪原理： 显示指定区域内的图形，在区域外的不显示， 就是裁剪。 裁剪技术包括：被裁剪元素、裁剪窗口、裁剪 算法。 被裁剪元素可以分为线段、多边形、圆、任意 曲线和字符等； 裁剪窗口可以分为矩形窗口、任意凸区域窗口 、任意凹区域窗口、圆形窗口等； 裁剪算法可以分为基于编码的求交算法、基于 编码的中点分割算法、 参数化裁剪算法等。 介绍基于编码的 求交算法： 开始 输入直 线数据 各直线段是否完全 在窗口内？ 输出直 线段 是 否 直线段是否 显然不可见 是 剪去该 直线 否 计算直线与窗口 边界的交点 交点两侧的直线 段是否显然 完全不可见？ 否 是

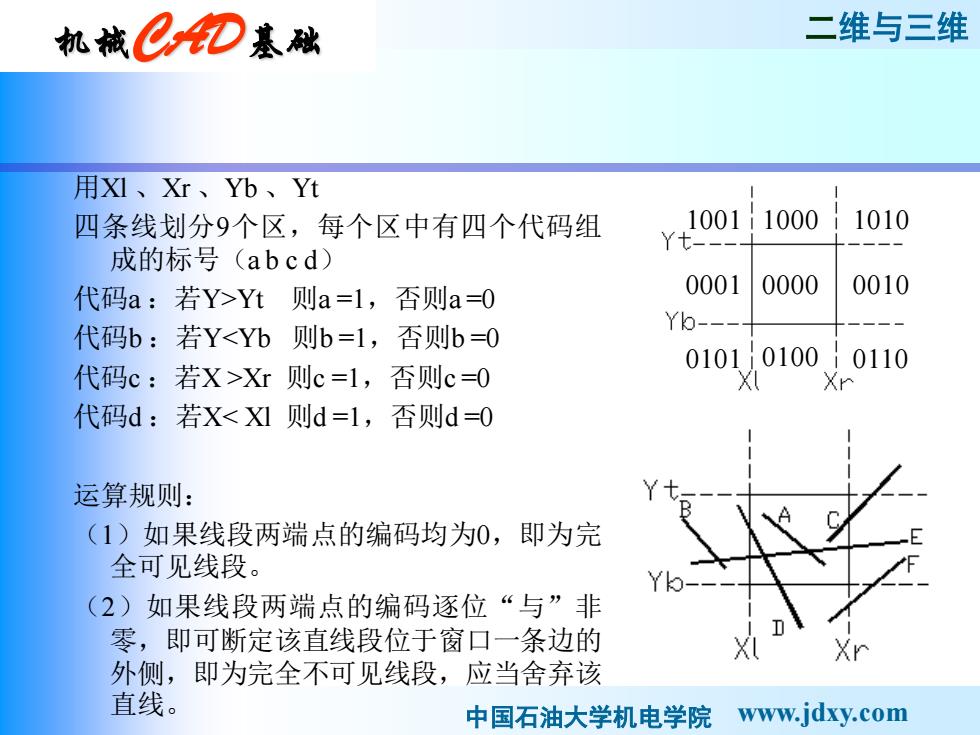

机械CAD基础 二维与三维 用X、Xr、Yb、Yt 四条线划分9个区，每个区中有四个代码组 10011000 1010 Yt-_ 成的标号(abcd) 代码a:若Y>Yt则a=1,否则a=0 0001 0000 0010 代码b:若Y<Yb则b=1,否则b=0 Y- 010101000110 代码c:若X>Xr则c=1,否则c=0 代码d:若X<则d=l,否则d=0 运算规则： (1)如果线段两端点的编码均为0，即为完 全可见线段。 (2)如果线段两端点的编码逐位“与”非 零，即可断定该直线段位于窗口一条边的 外侧，即为完全不可见线段，应当舍弃该 直线。 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 用Xl 、Xr 、Yb 、Yt 四条线划分9个区，每个区中有四个代码组 成的标号（a b c d） 代码a ：若Y>Yt 则a =1，否则a =0 代码b ：若Y<Yb 则b =1，否则b =0 代码c ：若X >Xr 则c =1，否则c =0 代码d ：若X< Xl 则d =1，否则d =0 运算规则： （1）如果线段两端点的编码均为0，即为完 全可见线段。 （2）如果线段两端点的编码逐位“与”非 零，即可断定该直线段位于窗口一条边的 外侧，即为完全不可见线段，应当舍弃该 直线。 0000 1000 0100 1001 0001 0101 1010 0010 0110
