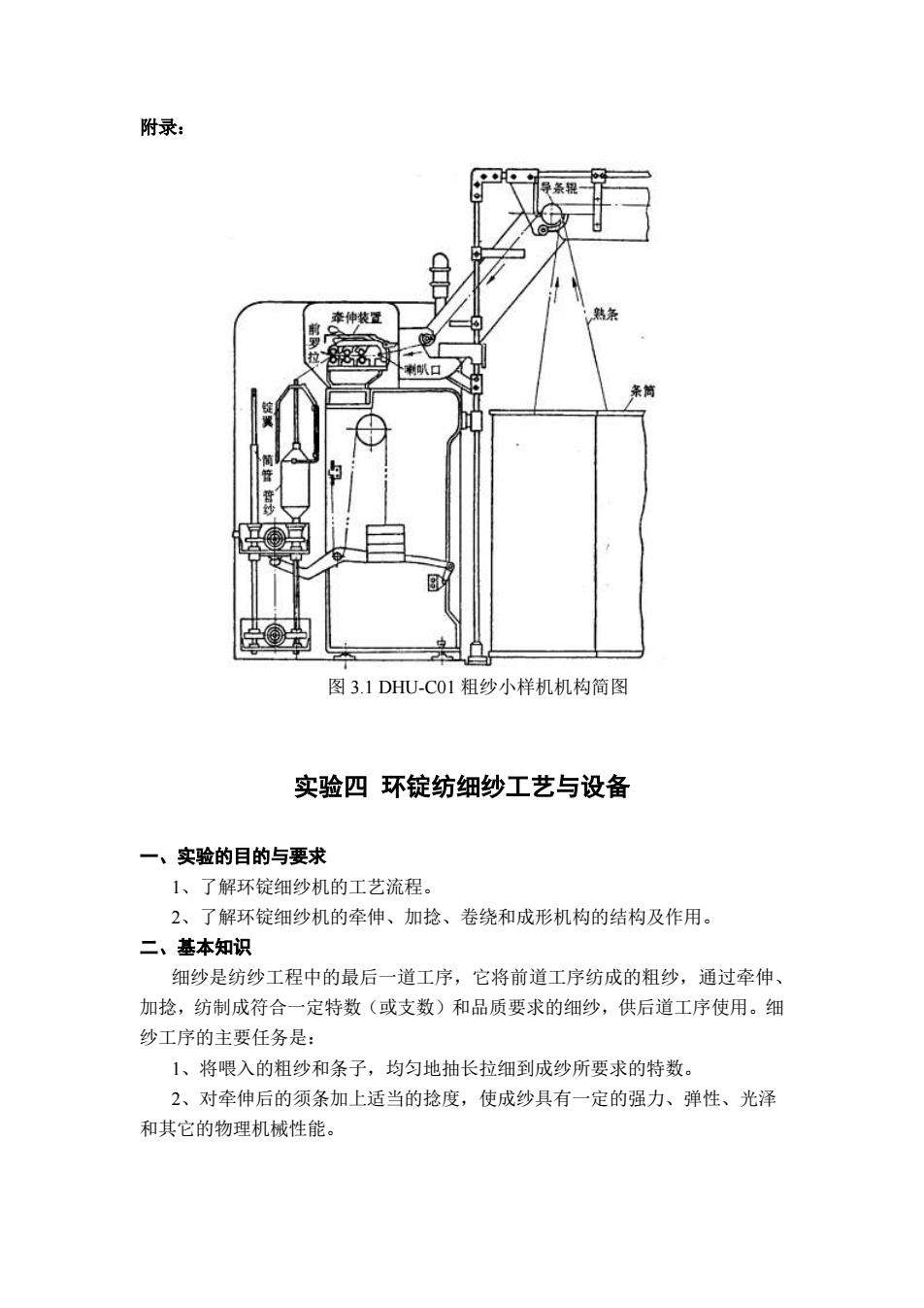

附录： 图 3.1 DHU-C01 粗纱小样机机构简图 实验四 环锭纺细纱工艺与设备 一、实验的目的与要求 1、了解环锭细纱机的工艺流程。 2、了解环锭细纱机的牵伸、加捻、卷绕和成形机构的结构及作用。 二、基本知识 细纱是纺纱工程中的最后一道工序，它将前道工序纺成的粗纱，通过牵伸、 加捻，纺制成符合一定特数（或支数）和品质要求的细纱，供后道工序使用。细 纱工序的主要任务是： 1、将喂入的粗纱和条子，均匀地抽长拉细到成纱所要求的特数。 2、对牵伸后的须条加上适当的捻度，使成纱具有一定的强力、弹性、光泽 和其它的物理机械性能
3、将纺成的细纱，按一定的成形要求，卷绕在筒管上，便于运输、储藏和 后道工序加工使用。 细纱机是纺织厂的主要设备之一，它决定了纺织厂各种机台配备的数量。通 常纺织厂的规模就是以拥有细纱机的总锭数来表示的。细纱产量高低和质量优劣 是衡量一个纺织厂生产技术水平和管理水平的综合指标。因此，细纱是整个纺纱 工程中极为重要的一道工序。 三、实验仪器与设备 DHU XO1型细纱小样机一台。 四、实验内容 (一)了解DHUX01型细纱小样机的工艺流程 图4.1为环锭细纱机的工艺流程简图。粗纱从吊在纱架1上的粗纱筒管3表 面退绕出来，经过导纱杆4及缓慢往复的导纱器，进入牵伸装置5，被牵伸后的 须条由前罗拉输出，通过导纱钩6，穿过钢丝圈9，经加捻后卷绕到紧套在锭子 7的筒管上。 (二)了解环锭细纱机的组成、主要机件的作用和运动配合要求 1、熟悉DHUX01型细纱小样机的机构组成和作用 环锭细纱机主要由喂入机构、牵伸机构、加捻机构和卷统成形机构等组成。 (1)喂入机构：包括粗纱架、导纱杆、粗纱支持器、横动导纱器等，其作 用是将粗纱均匀地喂入牵伸机构，尽量避免喂入过程的意外牵伸。 (2)牵伸机构：由罗拉、皮辊、皮圈、皮圈架、皮圈肖、集合器、摇架加 压装置等组成。细纱机一般采用三罗拉双皮圈牵伸机构。 (3)加捻卷绕机构：包括导纱钩、钢令、钢令板、钢丝圈、锭子、筒管、 隔纱板、锭带盘和张力盘等组成。 导纱钩的作用是把前罗拉输出的须条引导到锭子中心线的上方，便于加捻和 控削纱条有规律地运动。 钢领是钢丝圈的回转轨道，环锭细纱机的“环”指的就是钢领。钢丝圈在运行 时，其一端与钢领的内侧圆弧（俗称跑道）相接触，二者配合良好与否，常成为 高速和增大卷装时的主要问题。 钢丝圈是细纱机上最小的零件，它的型号（主要指钢丝圈的几何形状）和号 数（指钢丝圈重量）对纺纱张力、细纱断头率的影响较大，必须根据纺纱号数（或 支数)、钢领型号、锭子速度等加以选择。 锭子是实现加捻卷绕的主要部件，由锭杆、锭盘、锭胆和锭脚等组成，锭杆 以锭胆为支撑高速回转，要求震动小，运转稳定。 隔纱板的作用是防止相邻两锭子间气圈相碰，以减少断头。锭带盘通过锭带、 锭盘带动锭子转动，每根锭带拖动四只锭子

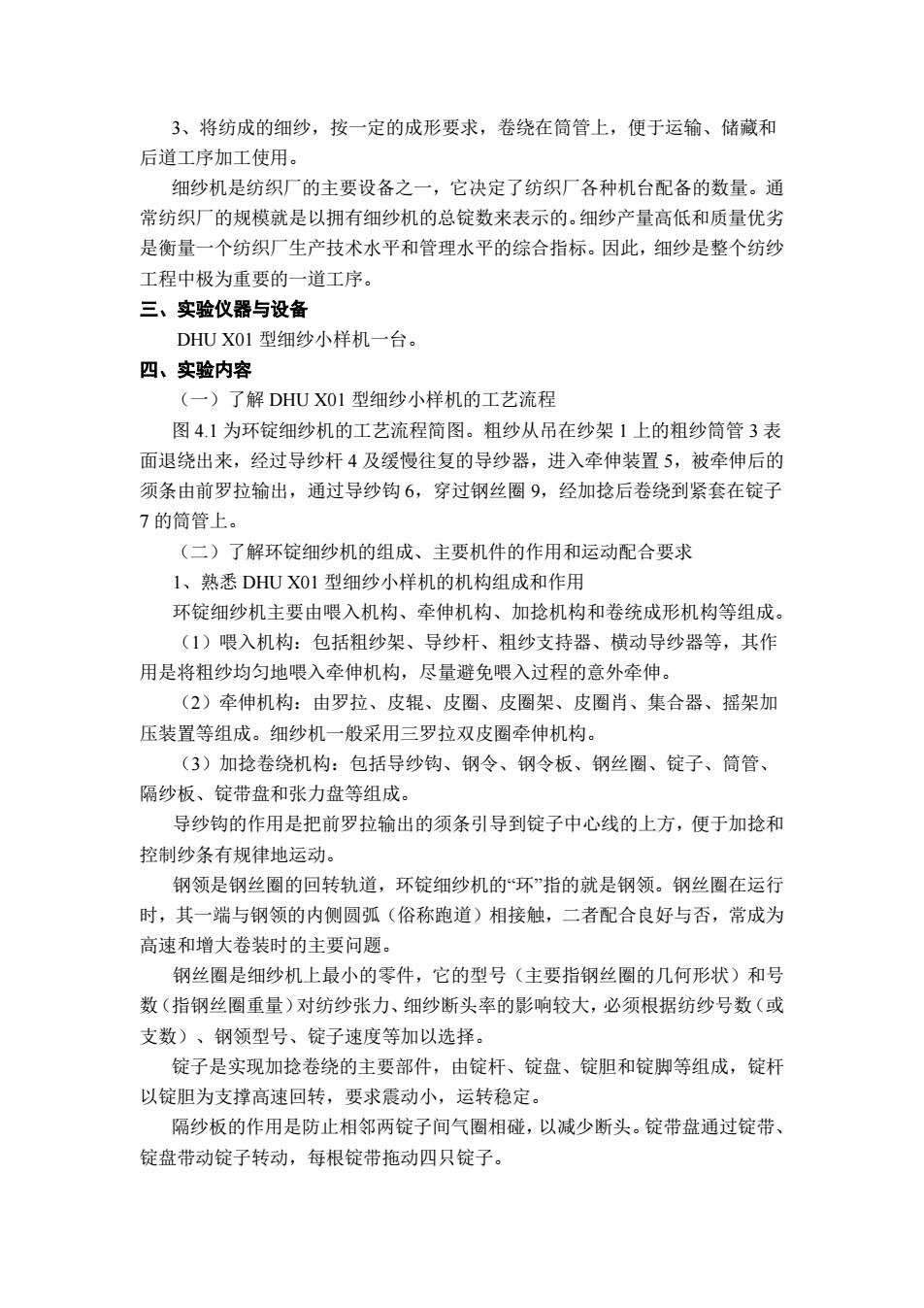

3、将纺成的细纱，按一定的成形要求，卷绕在筒管上，便于运输、储藏和 后道工序加工使用。 细纱机是纺织厂的主要设备之一，它决定了纺织厂各种机台配备的数量。通 常纺织厂的规模就是以拥有细纱机的总锭数来表示的。细纱产量高低和质量优劣 是衡量一个纺织厂生产技术水平和管理水平的综合指标。因此，细纱是整个纺纱 工程中极为重要的一道工序。 三、实验仪器与设备 DHU X01 型细纱小样机一台。 四、实验内容 （一）了解 DHU X01 型细纱小样机的工艺流程 图 4.1 为环锭细纱机的工艺流程简图。粗纱从吊在纱架 1 上的粗纱筒管 3 表 面退绕出来，经过导纱杆 4 及缓慢往复的导纱器，进入牵伸装置 5，被牵伸后的 须条由前罗拉输出，通过导纱钩 6，穿过钢丝圈 9，经加捻后卷绕到紧套在锭子 7 的筒管上。 （二）了解环锭细纱机的组成、主要机件的作用和运动配合要求 1、熟悉 DHU X01 型细纱小样机的机构组成和作用 环锭细纱机主要由喂入机构、牵伸机构、加捻机构和卷统成形机构等组成。 （1）喂入机构：包括粗纱架、导纱杆、粗纱支持器、横动导纱器等，其作 用是将粗纱均匀地喂入牵伸机构，尽量避免喂入过程的意外牵伸。 （2）牵伸机构：由罗拉、皮辊、皮圈、皮圈架、皮圈肖、集合器、摇架加 压装置等组成。细纱机一般采用三罗拉双皮圈牵伸机构。 （3）加捻卷绕机构：包括导纱钩、钢令、钢令板、钢丝圈、锭子、筒管、 隔纱板、锭带盘和张力盘等组成。 导纱钩的作用是把前罗拉输出的须条引导到锭子中心线的上方，便于加捻和 控制纱条有规律地运动。 钢领是钢丝圈的回转轨道，环锭细纱机的“环”指的就是钢领。钢丝圈在运行 时，其一端与钢领的内侧圆弧（俗称跑道）相接触，二者配合良好与否，常成为 高速和增大卷装时的主要问题。 钢丝圈是细纱机上最小的零件，它的型号（主要指钢丝圈的几何形状）和号 数（指钢丝圈重量）对纺纱张力、细纱断头率的影响较大，必须根据纺纱号数（或 支数）、钢领型号、锭子速度等加以选择。 锭子是实现加捻卷绕的主要部件，由锭杆、锭盘、锭胆和锭脚等组成，锭杆 以锭胆为支撑高速回转，要求震动小，运转稳定。 隔纱板的作用是防止相邻两锭子间气圈相碰，以减少断头。锭带盘通过锭带、 锭盘带动锭子转动，每根锭带拖动四只锭子
