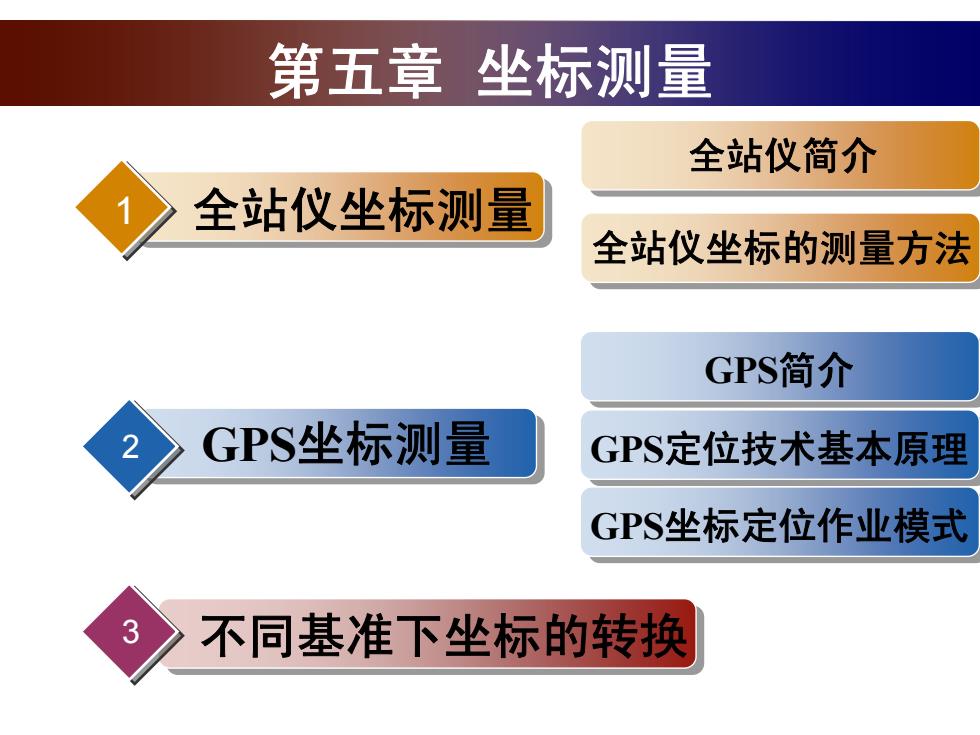

第五章坐标测量 全站仪简介 全站仪坐标测量 全站仪坐标的测量方法 GPS简介 2 GPS坐标测量 GPS定位技术基本原理 GPS坐标定位作业模式 3 不同基准下坐标的转换
第五章 坐标测量 全站仪简介 全站仪坐标的测量方法 2 GPS坐标测量 GPS简介 GPS定位技术基本原理 GPS坐标定位作业模式 3 不同基准下坐标的转换 11 全站仪坐标测量
5.1.2全站仪坐标测量方法 1.基本功能介绍 NTS-355为我国南方测绘仪器有限 公司生产的面向低端的普通型全站 仪，具有价格优惠、操作简捷、功能 全面等特点，适合各种普通测量工 作，图为其操作屏幕界面。 数字键全站仪NTS-355 览尚 V:261°1958 HR:276°3027T 答 省 ·数字 0.900m 置零锁定置盘 西 尚 -星键 F1-F4 F F2 团 4 POWE 电源开关键 g ☑ E网 Q 。 色度 退出键 888 耀
5.1.2 全站仪坐标测量方法 NTS-355为我国南方测绘仪器有限 公司生产的面向低端的普通型全站 仪，具有价格优惠、操作简捷、功能 全面等特点，适合各种普通测量工 作，图为其操作屏幕界面。 数字键全站仪NTS-355 1. 基本功能介绍
5.1.2全站仪坐标测量方法 NTS-355各按键的主要含义 按键 名称 功能 ANG 角度测量键 进入角度测量模式（▲上移键） ☑ 距离测量键 进入距离测量模式(7下移键) O 坐标测量键 进入坐标测量模式（左移键） MENU 菜单键进入 菜单模式（右移键） ESC 退出键 返回上一级状态或返回测量模式 POWER 电源开关键 电源开关 F4 软键-功能键 对应于显示的软键信息 数字键 输入数字和字母、小数点、负号 星键 进入星键模式
5.1.2 全站仪坐标测量方法 按键 名称 功能 角度测量键 进入角度测量模式(▲上移键) 距离测量键 进入距离测量模式(▼下移键) 坐标测量键 进入坐标测量模式(◄左移键) 菜单键进入 菜单模式 (►右移键) 退出键 返回上一级状态或返回测量模式 电源开关键 电源开关 ~ 软键-功能键 对应于显示的软键信息 ~ 数字键 输入数字和字母、小数点、负号 星键 进入星键模式 NTS-355各按键的主要含义

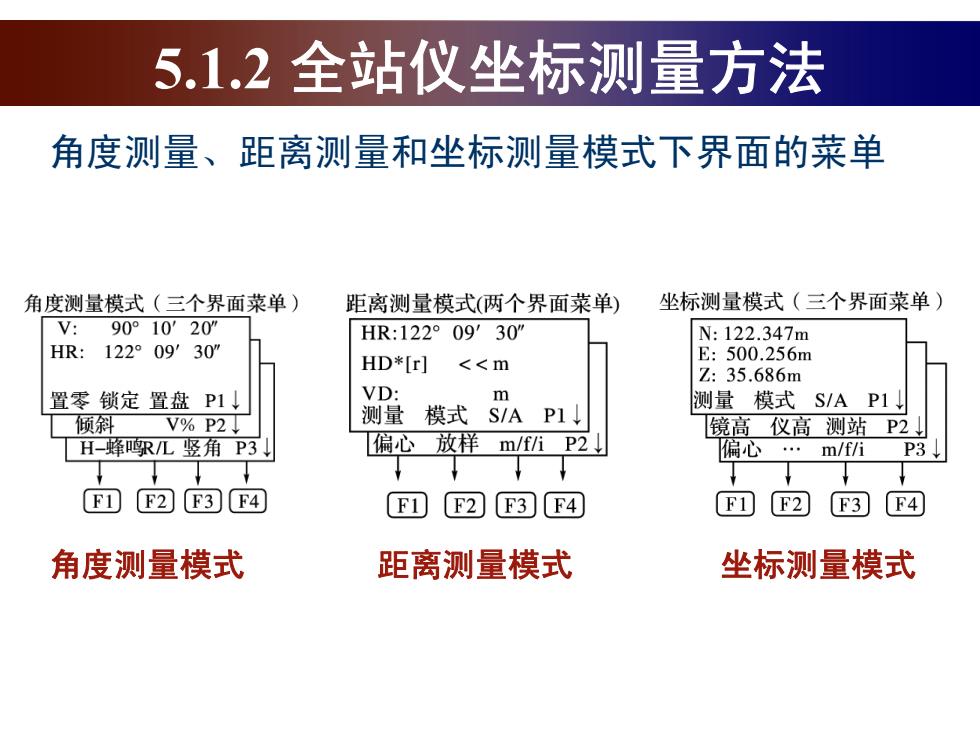

5.1.2全站仪坐标测量方法 角度测量、距离测量和坐标测量模式下界面的菜单 角度测量模式（三个界面菜单） 距离测量模式（两个界面菜单） 坐标测量模式（三个界面菜单)】 V: 90°10'20 HR:122°09'30 N:122.347m HR:122°09'30 HD*[r] <<m E:500.256m Z:35.686m 置零锁定置盘P1↓ VD: m 测量模式S/A P1↓ 测量模式S/AP1 倾斜V%P2 镜高仪高测站P2↓ H-蜂陬L竖角P3↓ 偏心放样m/iP2 偏心…m/fi P3. F1 F2 F3 F4 F1 F2 F3 F4 F1F2F3 F4 角度测量模式 距离测量模式 坐标测量模式
5.1.2 全站仪坐标测量方法 角度测量、距离测量和坐标测量模式下界面的菜单 角度测量模式 距离测量模式 坐标测量模式

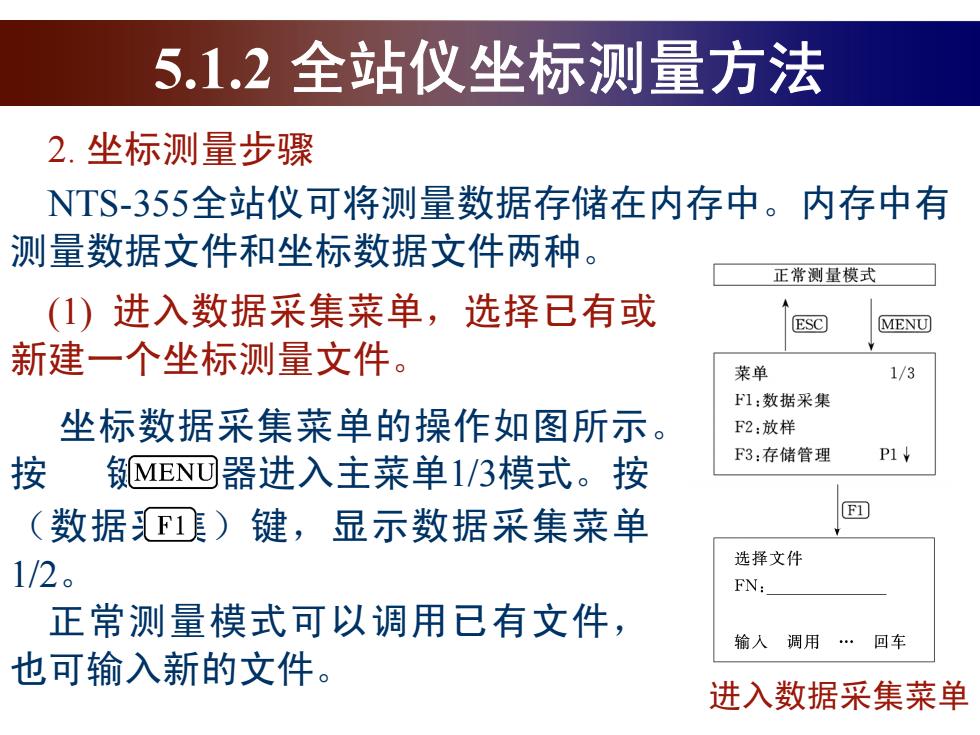

5.1.2全站仪坐标测量方法 2.坐标测量步骤 NTS-355全站仪可将测量数据存储在内存中。内存中有 测量数据文件和坐标数据文件两种。 正常测量模式 (1)进入数据采集菜单，选择已有或 EsC) MENU 新建一个坐标测量文件。 菜单 1/3 F1:数据采集 坐标数据采集菜单的操作如图所示。 F2:放样 按 F3:存储管理 P1 ME⑩器进入主菜单1/3模式。按 (数据FI)键，显示数据采集菜单 FI 1/2。 选择文件 FN: 正常测量模式可以调用已有文件， 输入调用…回车 也可输入新的文件。 进入数据采集菜单
5.1.2 全站仪坐标测量方法 NTS-355全站仪可将测量数据存储在内存中。内存中有 测量数据文件和坐标数据文件两种。 (1) 进入数据采集菜单，选择已有或 新建一个坐标测量文件。 进入数据采集菜单 坐标数据采集菜单的操作如图所示。 按 键，仪器进入主菜单1/3模式。按 （数据采集）键，显示数据采集菜单 1/2。 正常测量模式可以调用已有文件， 也可输入新的文件。 2. 坐标测量步骤
