5.1.1全站仪简介 光电读数系统主要电子元件为发光二极管和光电二极管。 当发光二极管通过度盘透光区时，光电二极管收到这个信 号，输出为0。对于不透光区，光电二极管收不到信号， 输出为1。光电读数系统就是随着照准部的转动将各码区 的电信号输入微机处理后求得角度的。 对于编码度盘，如果度盘的码区和码道 划分密一些，测角分辨率就高一些。但是 码道数的提高受限于度盘直径等，故编码 度盘不易提高测角精度。 编码度盘
5.1.1 全站仪简介 光电读数系统主要电子元件为发光二极管和光电二极管。 当发光二极管通过度盘透光区时，光电二极管收到这个信 号，输出为0。对于不透光区，光电二极管收不到信号， 输出为1。光电读数系统就是随着照准部的转动将各码区 的电信号输入微机处理后求得角度的。 编码度盘 对于编码度盘，如果度盘的码区和码道 划分密一些，测角分辨率就高一些。但是 码道数的提高受限于度盘直径等，故编码 度盘不易提高测角精度

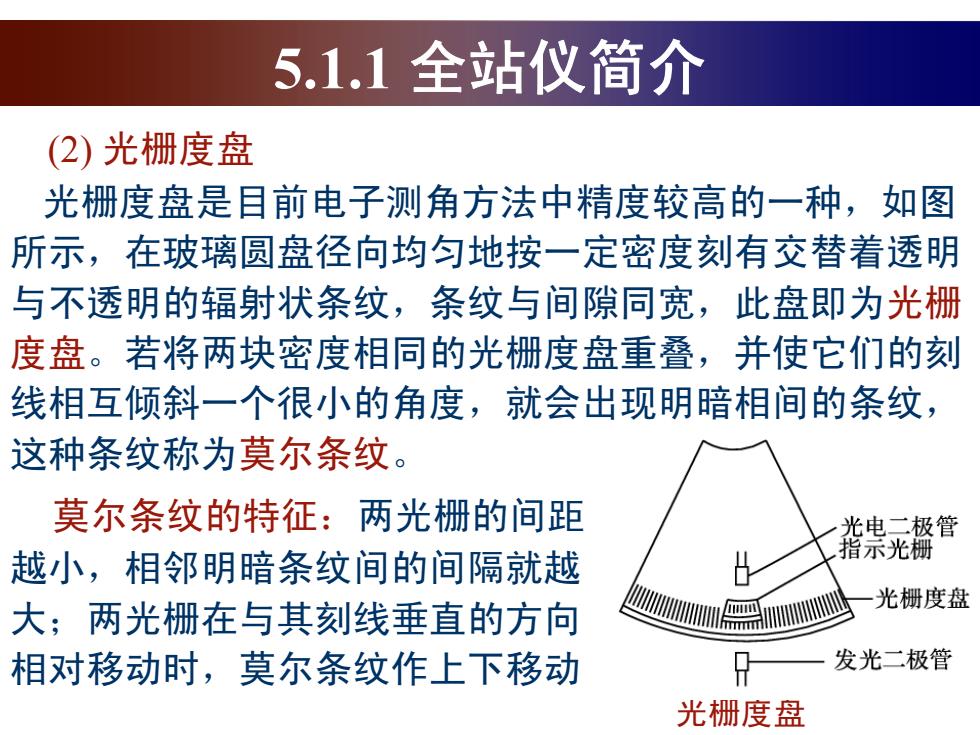

5.1.1全站仪简介 (2)光栅度盘 光栅度盘是目前电子测角方法中精度较高的一种，如图 所示，在玻璃圆盘径向均匀地按一定密度刻有交替着透明 与不透明的辐射状条纹，条纹与间隙同宽，此盘即为光栅 度盘。若将两块密度相同的光栅度盘重叠，并使它们的刻 线相互倾斜一个很小的角度，就会出现明暗相间的条纹， 这种条纹称为莫尔条纹。 莫尔条纹的特征：两光栅的间距 光电二极管 越小，相邻明暗条纹间的间隔就越 指示光栅 大；两光栅在与其刻线垂直的方向 = 一光栅度盘 相对移动时，莫尔条纹作上下移动 发光二极管 光栅度盘
5.1.1 全站仪简介 (2) 光栅度盘 光栅度盘是目前电子测角方法中精度较高的一种，如图 所示，在玻璃圆盘径向均匀地按一定密度刻有交替着透明 与不透明的辐射状条纹，条纹与间隙同宽，此盘即为光栅 度盘。若将两块密度相同的光栅度盘重叠，并使它们的刻 线相互倾斜一个很小的角度，就会出现明暗相间的条纹， 这种条纹称为莫尔条纹。 光栅度盘 莫尔条纹的特征：两光栅的间距 越小，相邻明暗条纹间的间隔就越 大；两光栅在与其刻线垂直的方向 相对移动时，莫尔条纹作上下移动

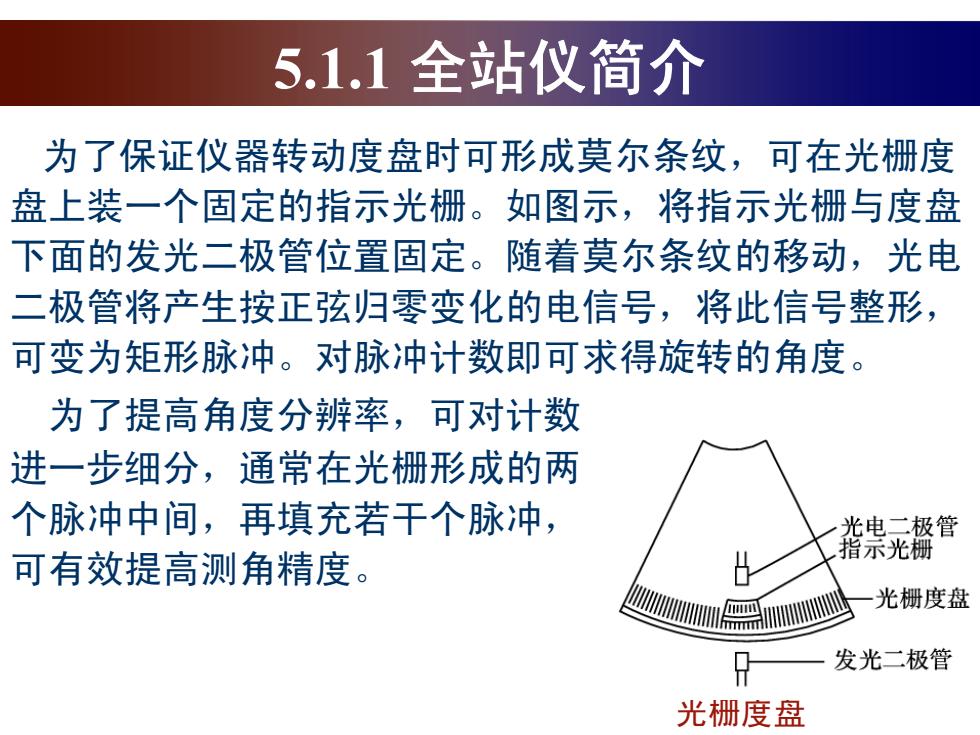

5.1.1全站仪简介 为了保证仪器转动度盘时可形成莫尔条纹，可在光栅度 盘上装一个固定的指示光栅。如图示，将指示光栅与度盘 下面的发光二极管位置固定。随着莫尔条纹的移动，光电 二极管将产生按正弦归零变化的电信号，将此信号整形， 可变为矩形脉冲。对脉冲计数即可求得旋转的角度。 为了提高角度分辨率，可对计数 进一步细分，通常在光栅形成的两 个脉冲中间，再填充若干个脉冲， 光电二极管 可有效提高测角精度。 指示光栅 K 一光栅度盘 发光二极管 光栅度盘
5.1.1 全站仪简介 为了保证仪器转动度盘时可形成莫尔条纹，可在光栅度 盘上装一个固定的指示光栅。如图示，将指示光栅与度盘 下面的发光二极管位置固定。随着莫尔条纹的移动，光电 二极管将产生按正弦归零变化的电信号，将此信号整形， 可变为矩形脉冲。对脉冲计数即可求得旋转的角度。 光栅度盘 为了提高角度分辨率，可对计数 进一步细分，通常在光栅形成的两 个脉冲中间，再填充若干个脉冲， 可有效提高测角精度
5.1.1全站仪简介 3.全站仪附属配件 全站仪在进行作业时，须在目标处放置反射棱镜。反射 棱镜有单棱镜，三棱镜和九棱镜等。其作用是反射电磁波 信号，获取仪器中心到棱镜中心的水平距离和高差。 可伸缩 圆水准器 棱镜 圆水准器 (a)单棱镜与基座(b)三棱镜与基座(c)ADSmin102微型棱镜 (a)对中杆 (b)测杆
5.1.1 全站仪简介 3. 全站仪附属配件 全站仪在进行作业时，须在目标处放置反射棱镜。反射 棱镜有单棱镜，三棱镜和九棱镜等。其作用是反射电磁波 信号，获取仪器中心到棱镜中心的水平距离和高差

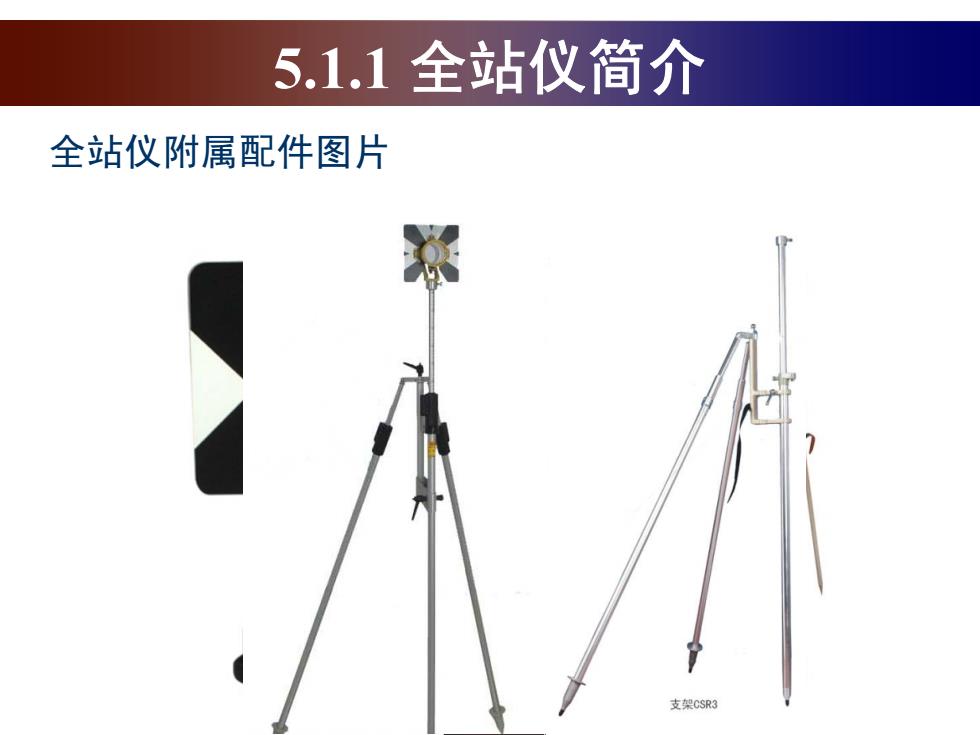

5.1.1全站仪简介 全站仪附属配件图片 支架CSR3
5.1.1 全站仪简介 全站仪附属配件图片
