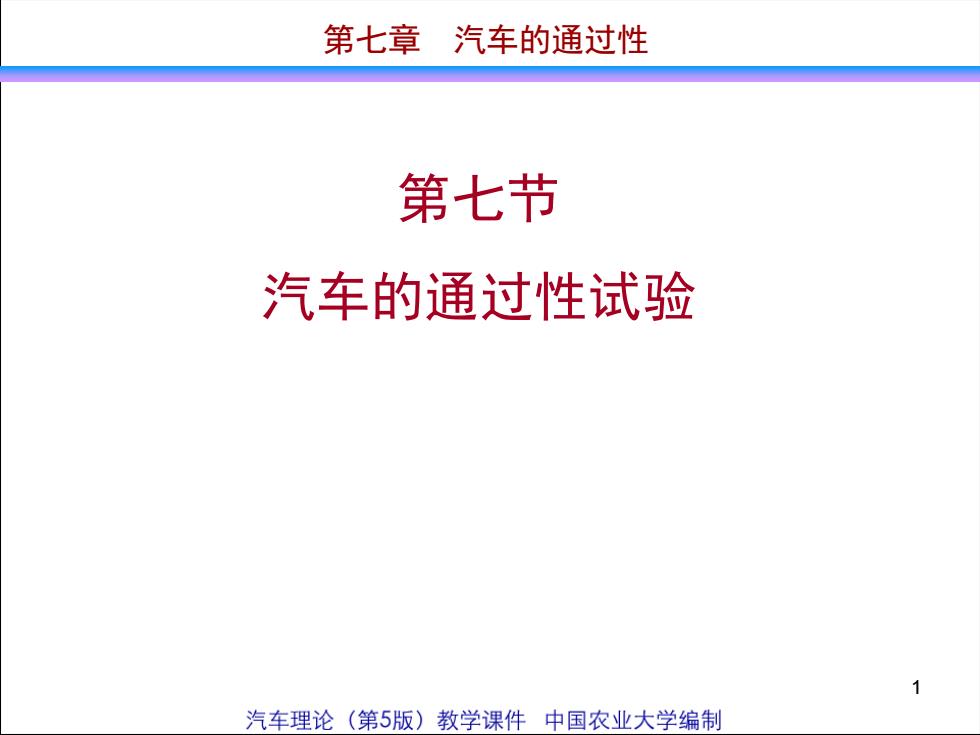

第七章汽车的通过性第七节汽车的通过性试验汽车理论（第5版）教学课件中国农业大学编制
1 第七节 汽车的通过性试验 第七章 汽车的通过性

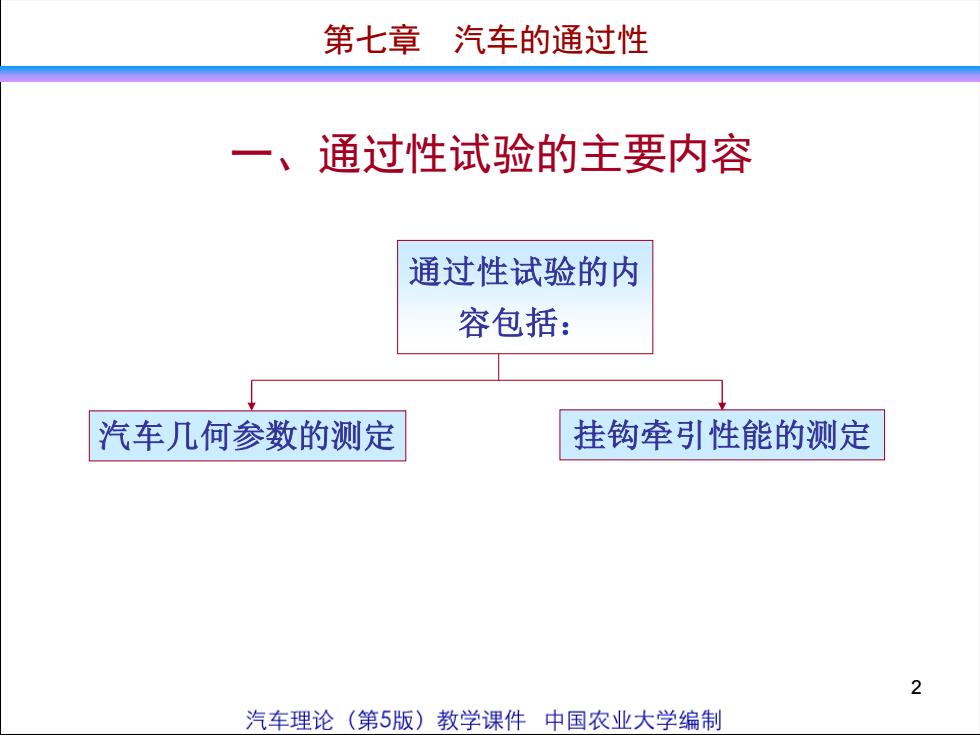

第七章汽车的通过性一、通过性试验的主要内容通过性试验的内容包括：挂钩牵引性能的测定汽车几何参数的测定2汽车理论（第5版）教学课件中国农业大学编制
2 第七章 汽车的通过性 一、通过性试验的主要内容 汽车几何参数的测定 挂钩牵引性能的测定 通过性试验的内 容包括：

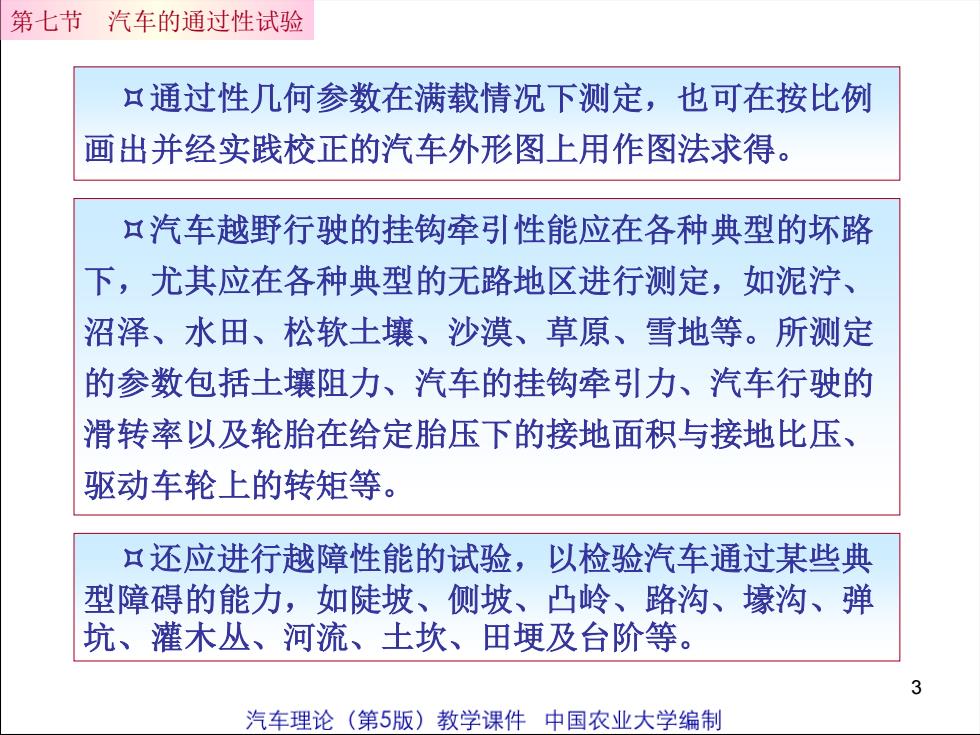

第七节汽车的通过性试验口通过性几何参数在满载情况下测定，也可在按比例画出并经实践校正的汽车外形图上用作图法求得。口汽车越野行驶的挂钩牵引性能应在各种典型的坏路下，尤其应在各种典型的无路地区进行测定，如泥泞、沼泽、水田、松软土壤、沙漠、草原、雪地等。所测定的参数包括土壤阻力、汽车的挂钩牵引力、汽车行驶的滑转率以及轮胎在给定胎压下的接地面积与接地比压、驱动车轮上的转矩等。口还应进行越障性能的试验，以检验汽车通过某些典型障碍的能力，如陡坡、侧坡、凸岭、路沟、壕沟、弹坑、灌木丛、河流、土坎、田及台阶等。3汽车理论（第5版）教学课件中国农业大学编制
3 通过性几何参数在满载情况下测定，也可在按比例 画出并经实践校正的汽车外形图上用作图法求得。 汽车越野行驶的挂钩牵引性能应在各种典型的坏路 下，尤其应在各种典型的无路地区进行测定，如泥泞、 沼泽、水田、松软土壤、沙漠、草原、雪地等。所测定 的参数包括土壤阻力、汽车的挂钩牵引力、汽车行驶的 滑转率以及轮胎在给定胎压下的接地面积与接地比压、 驱动车轮上的转矩等。 还应进行越障性能的试验，以检验汽车通过某些典 型障碍的能力，如陡坡、侧坡、凸岭、路沟、壕沟、弹 坑、灌木丛、河流、土坎、田埂及台阶等。 第七节 汽车的通过性试验

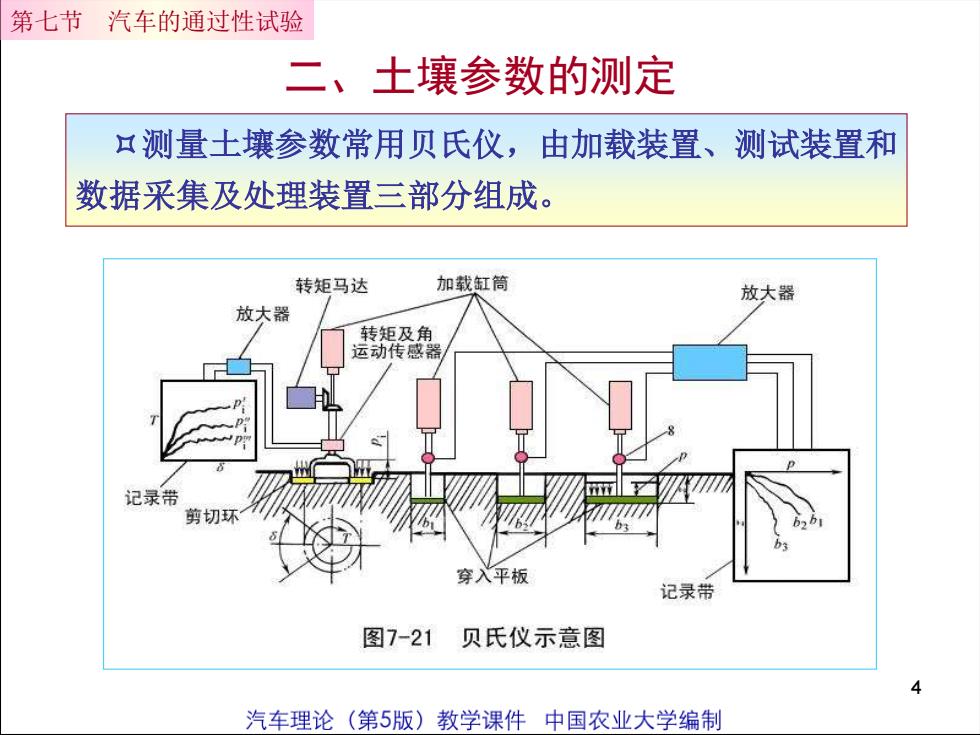

第七节汽车的通过性试验二、土壤参数的测定口测量土壤参数常用贝氏仪，由加载装置、测试装置和数据采集及处理装置三部分组成。加载缸筒转矩马达放大器放大器转矩及角运动传感器记录带剪切环穿入平板记录带图7-21贝氏仪示意图汽车理论（第5版）教学课件中国农业大学编制
4 二、土壤参数的测定 测量土壤参数常用贝氏仪，由加载装置、测试装置和 数据采集及处理装置三部分组成。 第七节 汽车的通过性试验

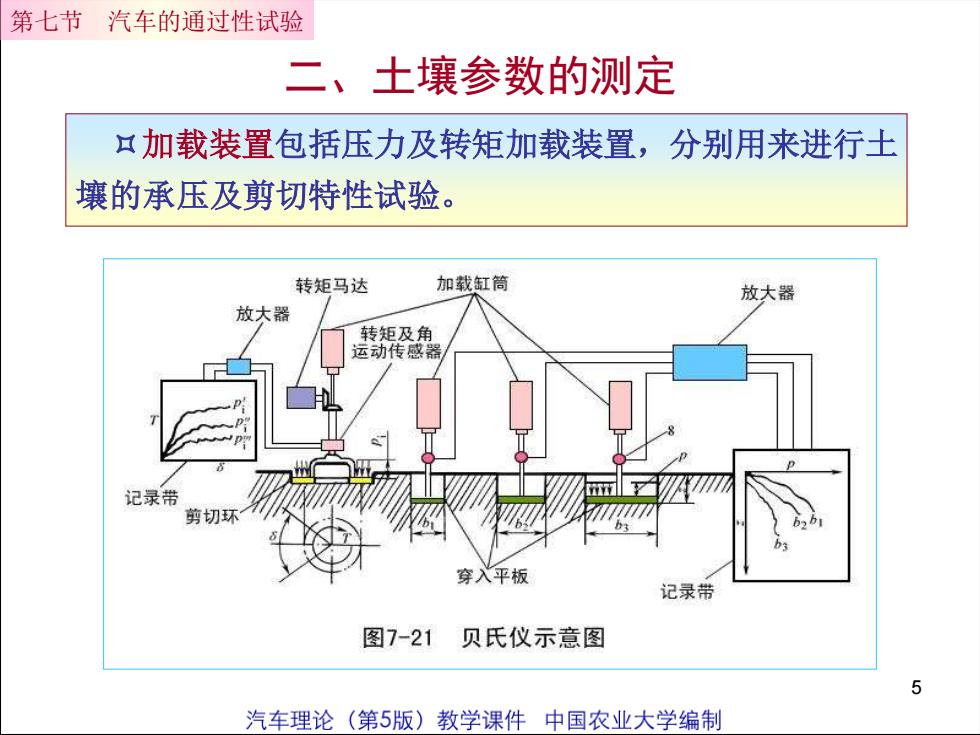

第七节汽车的通过性试验二、土壤参数的测定口加载装置包括压力及转矩加载装置，分别用来进行土镶的承压及剪切特性试验加载缸筒转矩马达放大器放大器转矩及角运动传感器1记录带剪切环穿入平板记录带图7-21贝氏仪示意图5汽车理论（第5版）教学课件中国农业大学编制
5 二、土壤参数的测定 加载装置包括压力及转矩加载装置，分别用来进行土 壤的承压及剪切特性试验。 第七节 汽车的通过性试验
