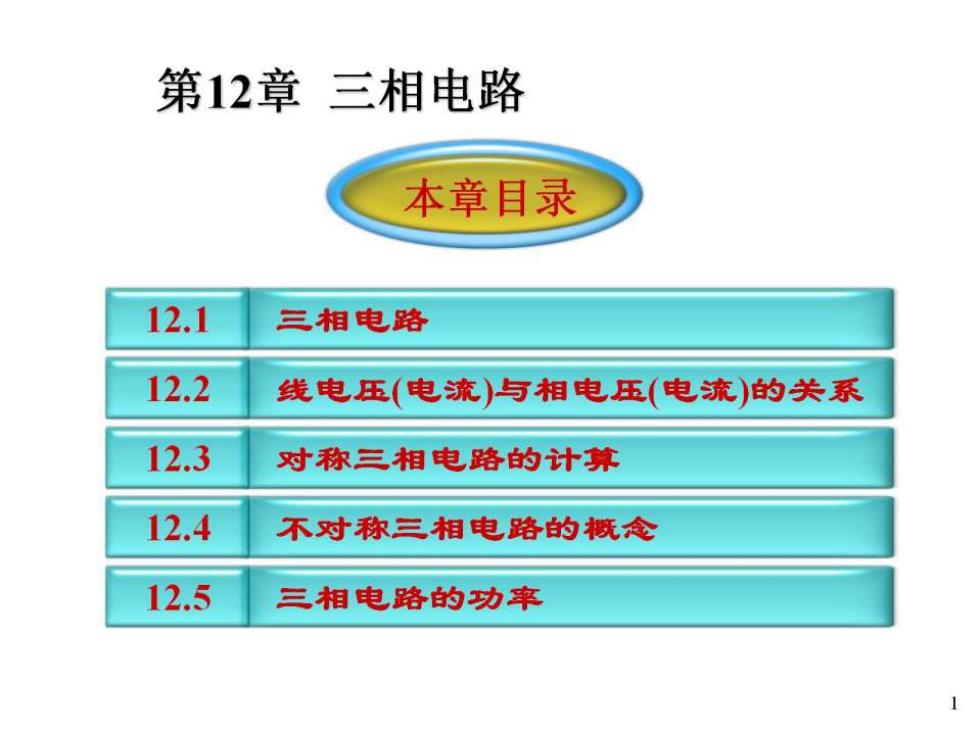

第12章三相电路 本章目录 12.1 三相电路 12.2 线电压（电流）与湘电压（电流）的关系 12.3 对称三相电路的计算 12.4 不对称三相电路的概念 12.5 三相电路的动率

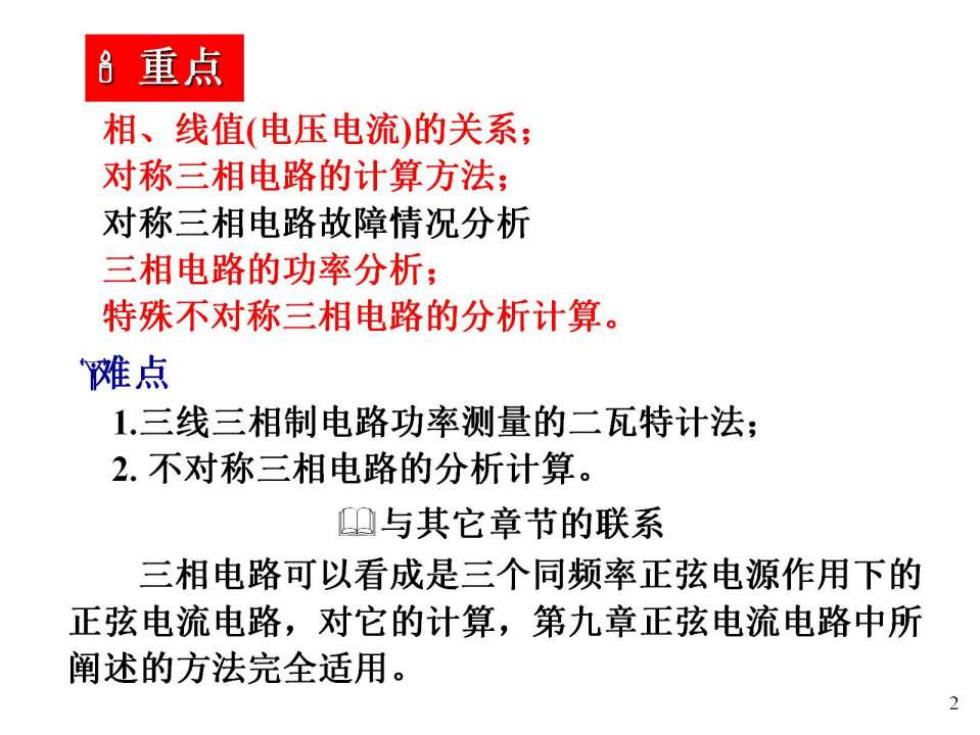

6重点 相、线值（电压电流）的关系； 对称三相电路的计算方法； 对称三相电路故障情况分析 三相电路的功率分析； 特殊不对称三相电路的分析计算。 滩点 1.三线三相制电路功率测量的二瓦特计法； 2.不对称三相电路的分析计算。 四与其它章节的联系 三相电路可以看成是三个同频率正弦电源作用下的 正弦电流电路，对它的计算，第九章正弦电流电路中所 阐述的方法完全适用

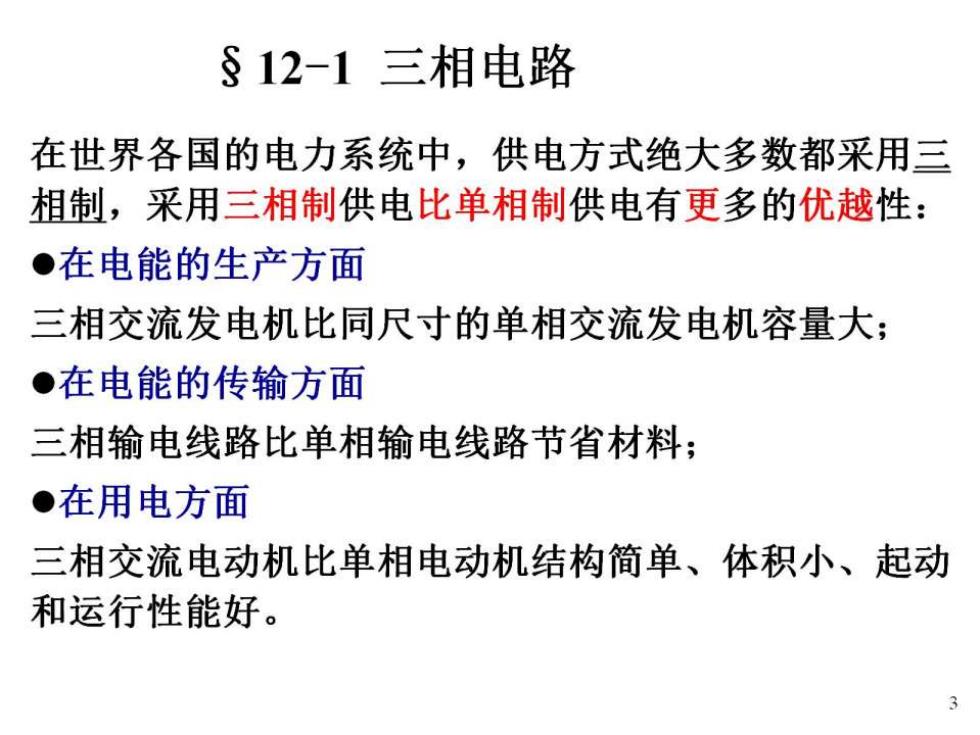

§12-1三相电路 在世界各国的电力系统中，供电方式绝大多数都采用三 相制，采用三相制供电比单相制供电有更多的优越性： ●在电能的生产方面 三相交流发电机比同尺寸的单相交流发电机容量大； ●在电能的传输方面 三相输电线路比单相输电线路节省材料； ●在用电方面 三相交流电动机比单相电动机结构简单、体积小、起动 和运行性能好

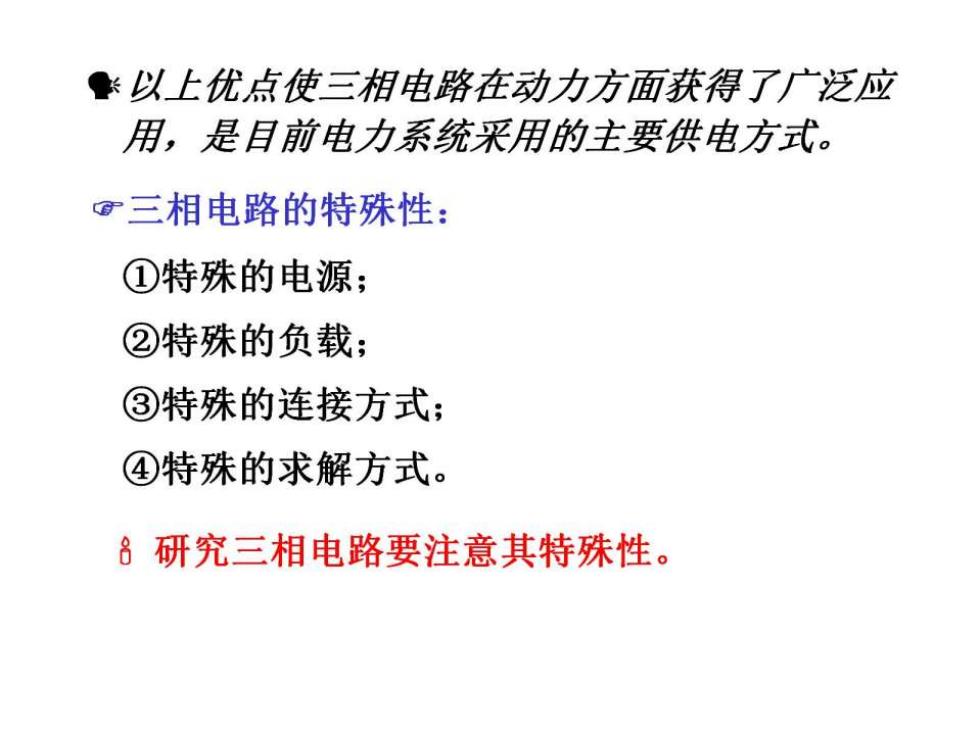

以上优点使三相电路在动力方面获得了广泛应 用，是目前电力系统采用的主要供电方式。 ©三相电路的特殊性： ①特殊的电源； ②特殊的负载： ③特殊的连接方式； ④特殊的求解方式。 8研究三相电路要注意其特殊性

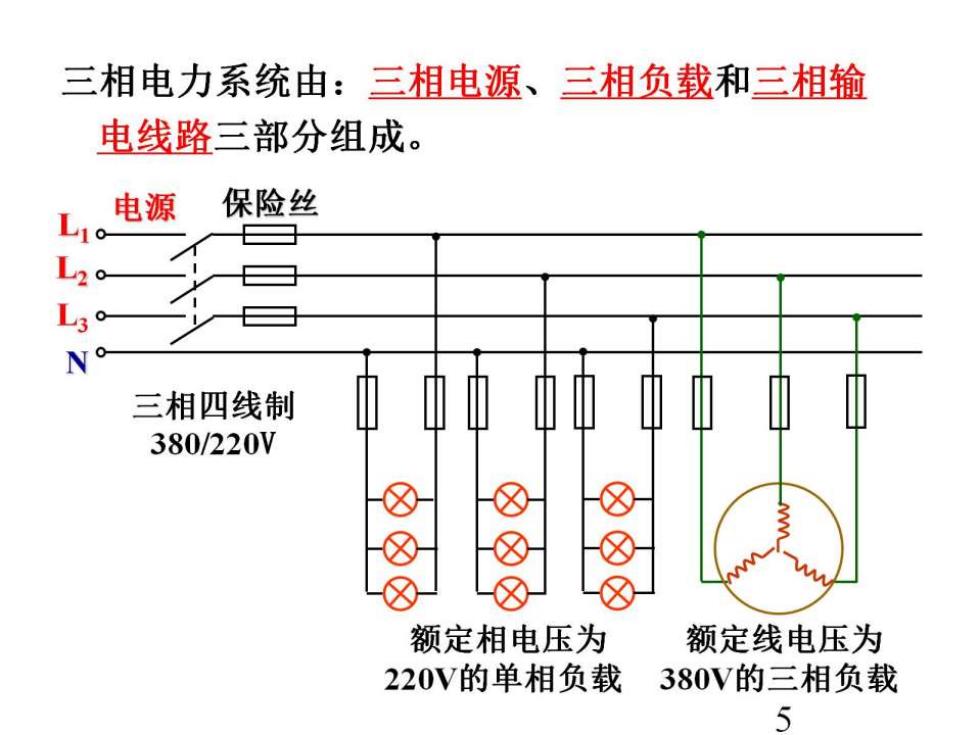

三相电力系统由：三相电源、三相负载和三相输 电线路三部分组成。 电源 保险丝 110 L3 三相四线制 380/220V 额定相电压为 额定线电压为 220V的单相负载 380V的三相负载
