BUCT 机械创新葭计 曲柄导杆机构 顶锻机构 6 V=@r(cosa+sin a tan) Page11
机械创新设计 Page11 B U C T B U C T δ α ω1 曲柄导杆机构——顶锻机构 (cos sin tan ) V =ω1r α + α δ
BUCT 机械创新设计 分度机构 Page12
机械创新设计 Page12 B U C T B U C T 分度机构
BUCT 机械创新设计 运动副元素形状的变异 ·展直 扩大A 简化 展直 Page13
机械创新设计 Page13 B U C T B U C T 二、运动副元素形状的变异 ￭ 展直

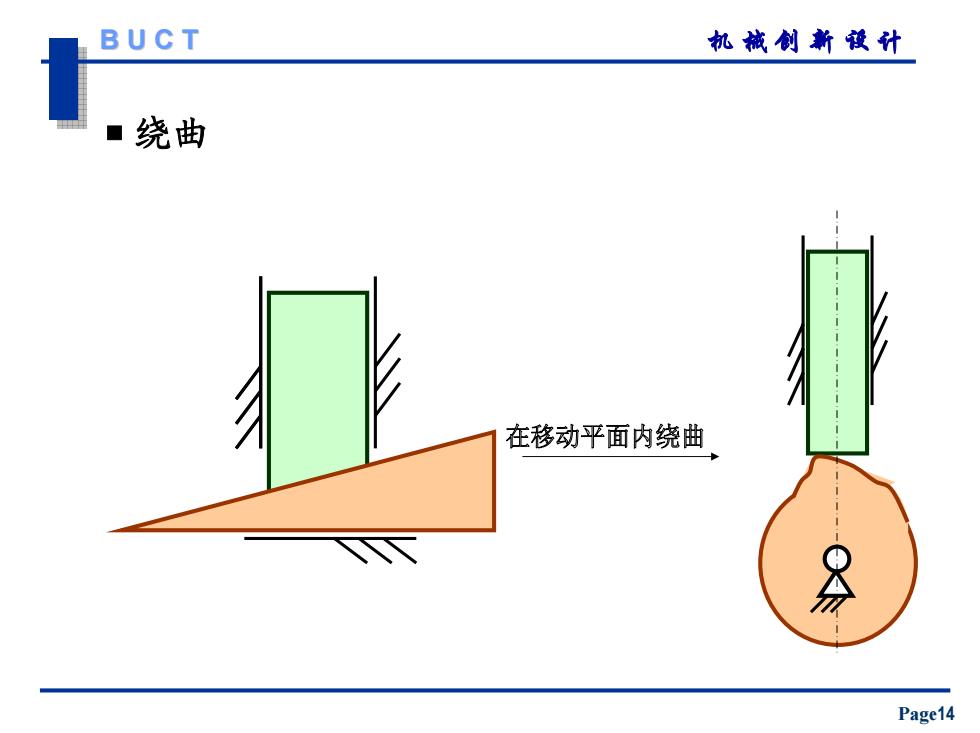

BUCT 机械制新设计 ■ 绕曲 在移动平面内绕曲 Page14
机械创新设计 Page14 B U C T B U C T ￭ 绕曲

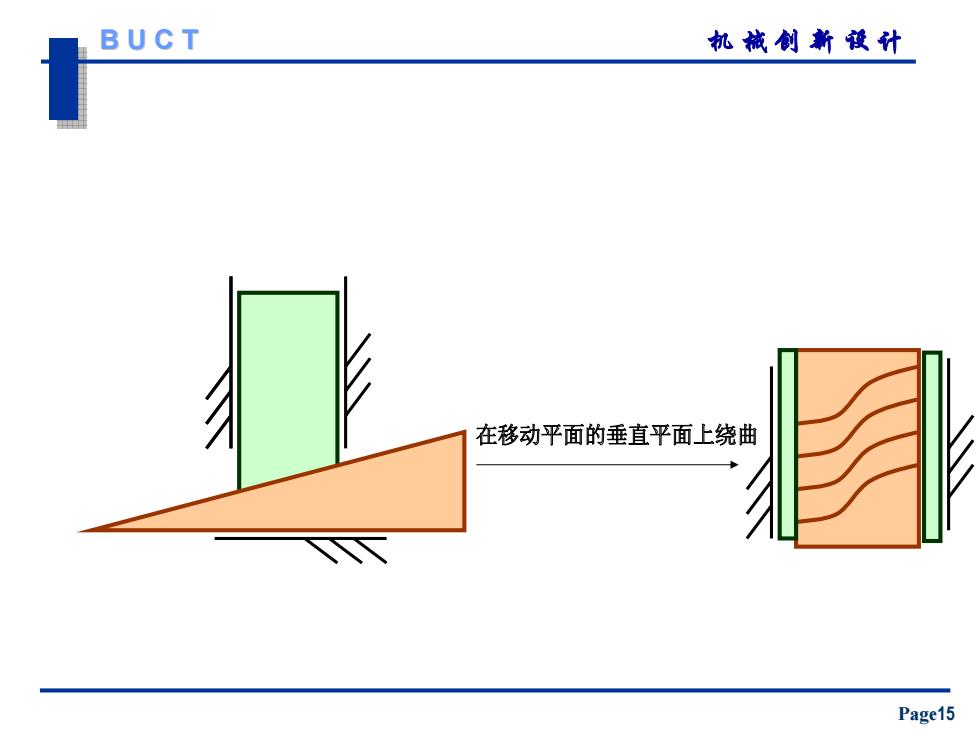

BUCT 机械创新设计 在移动平面的垂直平面上绕曲 Page15
机械创新设计 Page15 B U C T B U C T
