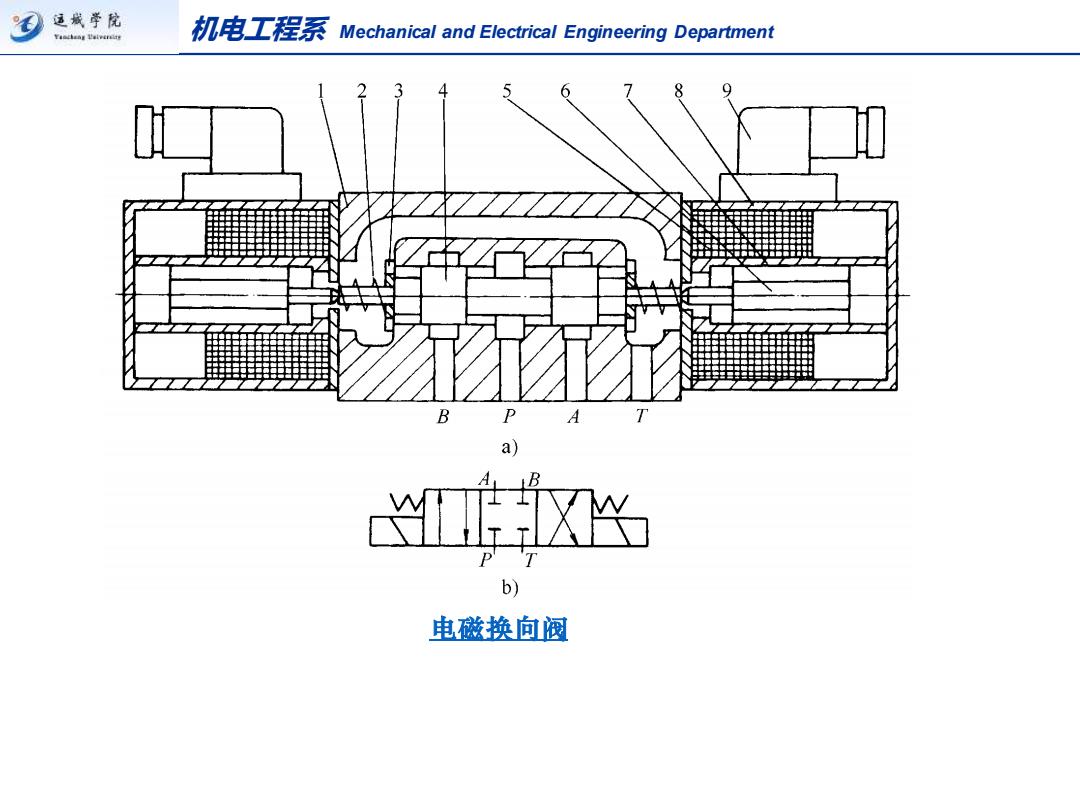

适戴学院 Yanchang Paiverdiny 机电T程系Mechanical and Electrical Engineering Department B D a) 兴 b)】 电磁换向阀
机电工程系 Mechanical and Electrical Engineering Department 电磁换向阀

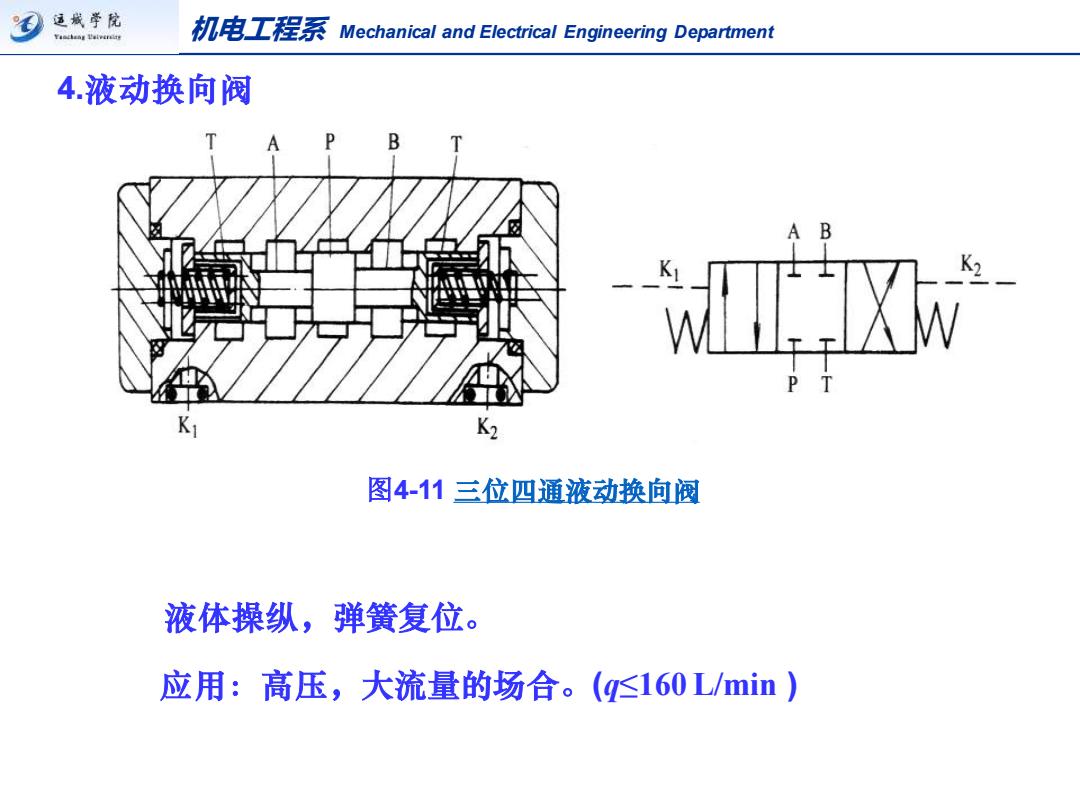

运戴学院 Yancheng Paivercite 机电T程系Mechanical and Electrical Engineering Department 4.液动换向阀 A B T K K2 图4-11三位四通液动换向阀 液体操纵，弹簧复位。 应用：高压，大流量的场合。(160L/min）
机电工程系 Mechanical and Electrical Engineering Department 图4-11 三位四通液动换向阀 4.液动换向阀 液体操纵，弹簧复位。 应用：高压，大流量的场合。(q≤160 L/min )

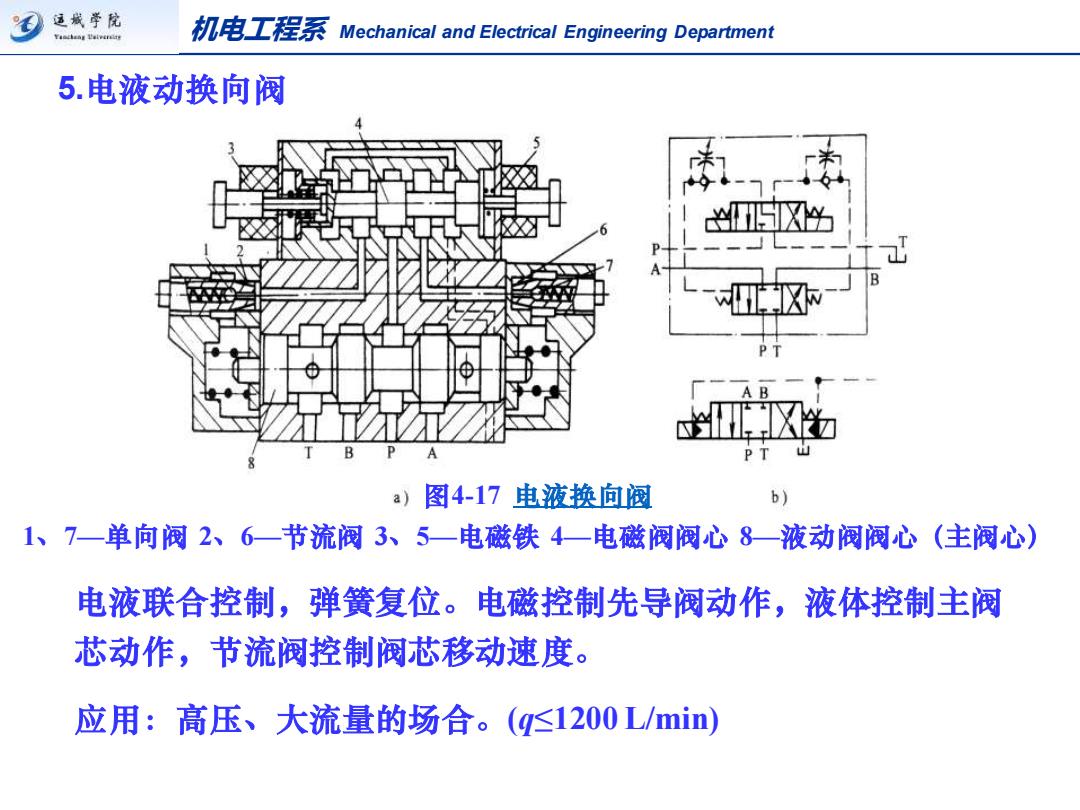

运戴学院 Yancheng Paivercite 机电T程系Mechanical and Electrical Engineering Department 5.电液动换向阀 Γ为 ☒ B pT山 a)图4-17电液换向阀 b） 1、7一单向阀2、6一节流阀3、5一电磁铁4一电磁阀阀心8一—液动阀阀心（主阀心) 电液联合控制，弹簧复位。电磁控制先导阀动作，液体控制主阀 芯动作，节流阀控制阀芯移动速度。 应用：高压、大流量的场合。(g1200L/min)
机电工程系 Mechanical and Electrical Engineering Department 图4-17 电液换向阀 1、7—单向阀 2、6—节流阀 3、5—电磁铁 4—电磁阀阀心 8—液动阀阀心（主阀心） 5.电液动换向阀 电液联合控制，弹簧复位。电磁控制先导阀动作，液体控制主阀 芯动作，节流阀控制阀芯移动速度。 应用：高压、大流量的场合。(q≤1200 L/min)

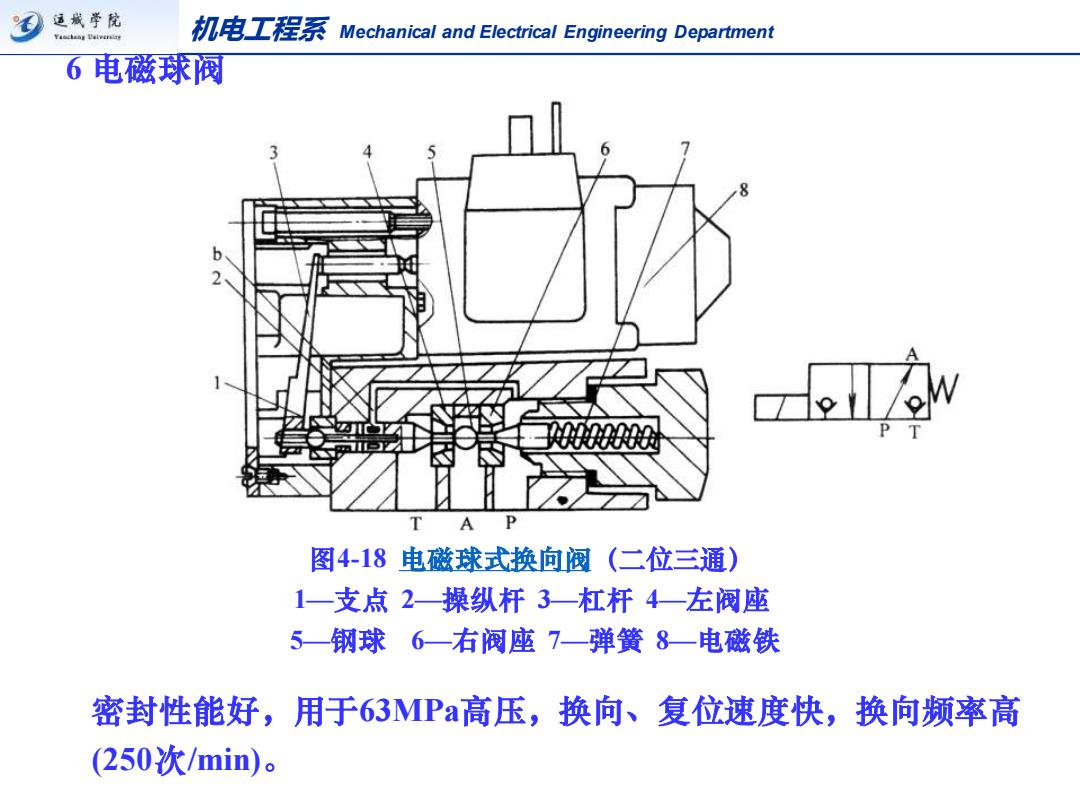

运戴学院 Yancheng Paivercite 机电工程系Mechanical and Electrical Engineering Department 6电磁球阀 A 图4-18电磁球式换向阀（二位三通) 1一支点2—操纵杆3—杠杆4一左阀座 5一钢球6一右阀座7—弹簧8一电磁铁 密封性能好，用于63MPa高压，换向、复位速度快，换向频率高 (250次/min)
机电工程系 Mechanical and Electrical Engineering Department 6 电磁球阀 图4-18 电磁球式换向阀（二位三通） 1—支点 2—操纵杆 3—杠杆 4—左阀座 5—钢球 6—右阀座 7—弹簧 8—电磁铁 密封性能好，用于63MPa高压，换向、复位速度快，换向频率高 (250次/min)
