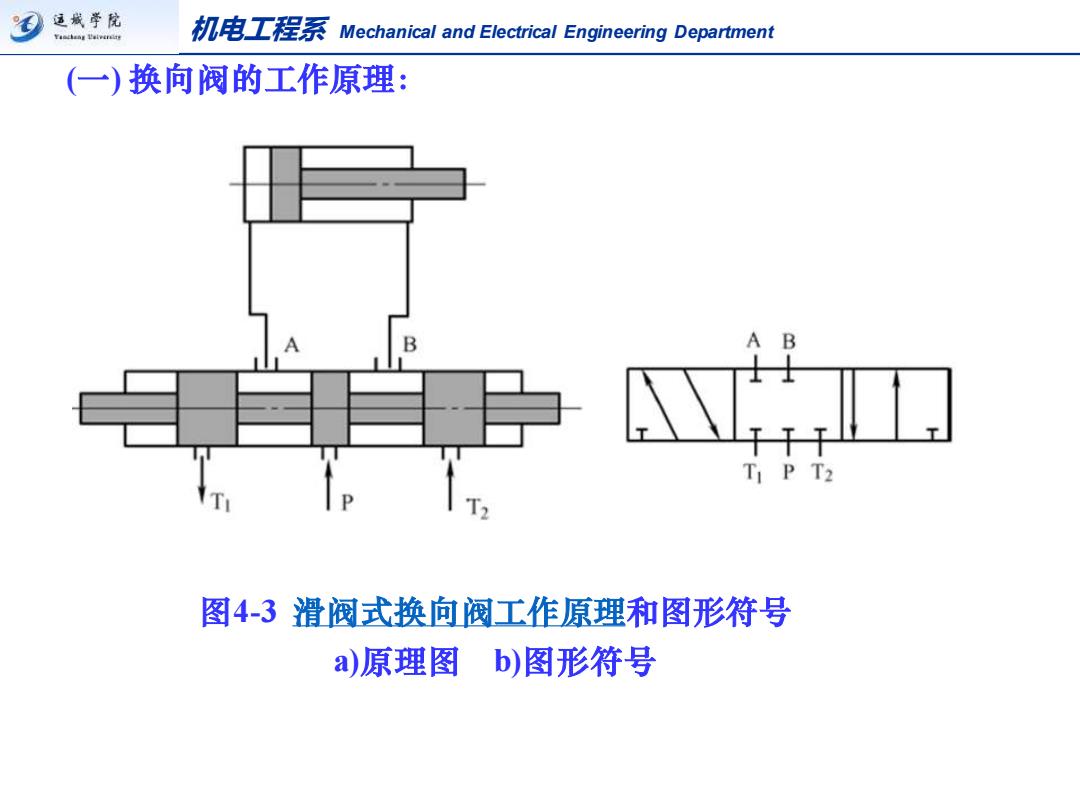

运戴学院 Yancheng Paivercite t机电T程系Mechanical and Electrical Engineering Department (一)换向阀的工作原理： A B TI P T2 图4-3滑阀式换向阀工作原理和图形符号 a)原理图b)图形符号
机电工程系 Mechanical and Electrical Engineering Department (一) 换向阀的工作原理： 图4-3 滑阀式换向阀工作原理和图形符号 a)原理图 b)图形符号
适戴学院 Yancheng Paiverciay t机电T程系Mechanical and Electrical Engineering Department 1换向阀的位与通 名称 结构原理图 图形符号 使用场合 二位 二通阀 甲 控制油路的接通与切断相当于一个开关) 二位 控制液流方向（从一个方向变换成另一个 三通阀 方向) 二位 不能使执行元件 四通阀 在任一位置上停 止运动 执行元件正反向 运动时回油方式 三位 能使执行元件在 相同 四通阀 任一位置上停止 行 运动 二位 不能使执行元件 件 五通阀 在任一位置上停 止运动 执行元件正反向 AB 向 运动时可以得到 三位 能使执行元件在 不同的回油方式 五通阀 任一位置上停止 T A P B T2 运动 2转阀转阀通过阀心的旋转实现油路的通断和换向
机电工程系 Mechanical and Electrical Engineering Department 名 称 结构原理图 图形符号 使用场合 二位 二通阀 控制油路的接通与切断(相当于一个开关) 二位 三通阀 控制液流方向（从一个方向变换成另一个 方向） 二位 四通阀 控 制 执 行 元 件 换 向 不能使执行元件 在任一位置上停 止运动 执行元件正反向 运动时回油方式 三位 相同 四通阀 能使执行元件在 任一位置上停止 运动 二位 五通阀 不能使执行元件 在任一位置上停 止运动 执行元件正反向 运动时可以得到 三位 不同的回油方式 五通阀 能使执行元件在 任一位置上停止 运动 1换向阀的位与通 2转阀 转阀通过阀心的旋转实现油路的通断和换向
运戴学院 Yancheng Paivercite 机电T程系Mechanical and Electrical Engineering Department 二)换向阀的结构 1.手动换向阀 ☒= A B P T 图4-7手动换向阀（三位四通) a) 弹簧自动复位结构b)弹簧钢球定位结构 应用：小流量，需徒手操作的场合。工程机械
机电工程系 Mechanical and Electrical Engineering Department 1.手动换向阀 图4-7 手动换向阀（三位四通） a）弹簧自动复位结构 b）弹簧钢球定位结构 (二) 换向阀的结构 应用：小流量，需徒手操作的场合。工程机械

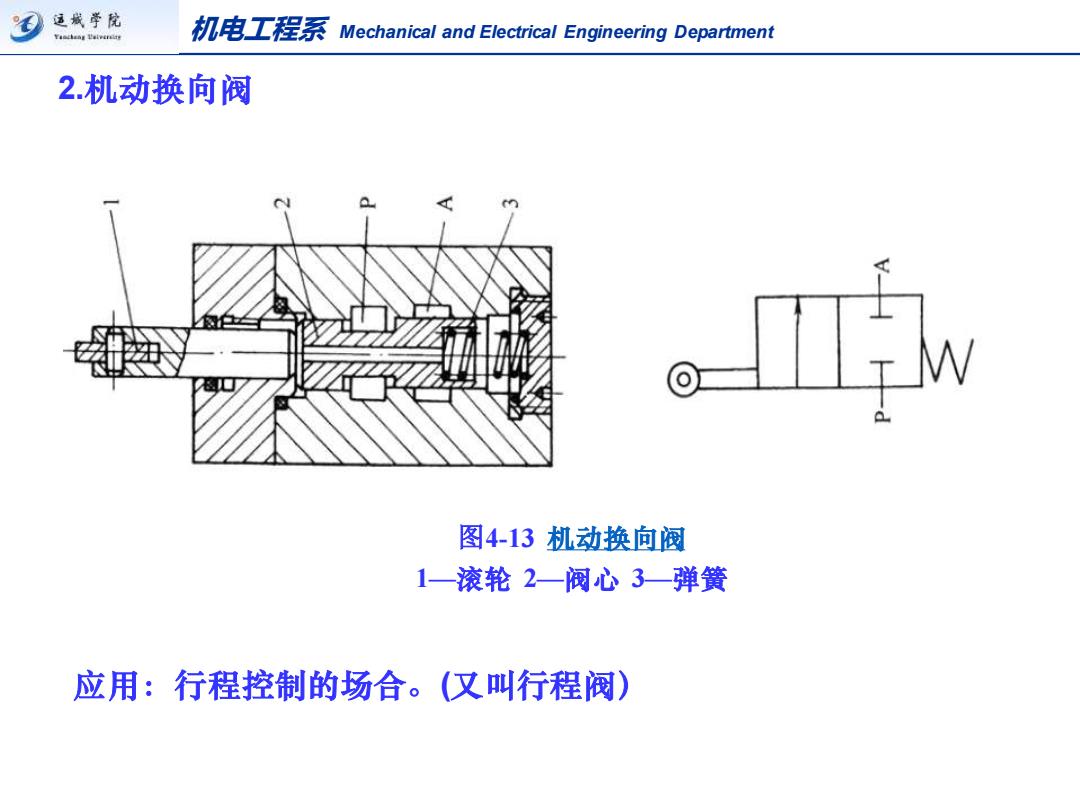

运戴学院 Yancheng Paivercite 机电T程系Mechanical and Electrical Engineering Department 2机动换向阀 图4-13机动换向阀 1一滚轮2—阀心3—弹簧 应用：行程控制的场合。又叫行程阀)
机电工程系 Mechanical and Electrical Engineering Department 图4-13 机动换向阀 1—滚轮 2—阀心 3—弹簧 2.机动换向阀 应用：行程控制的场合。(又叫行程阀）

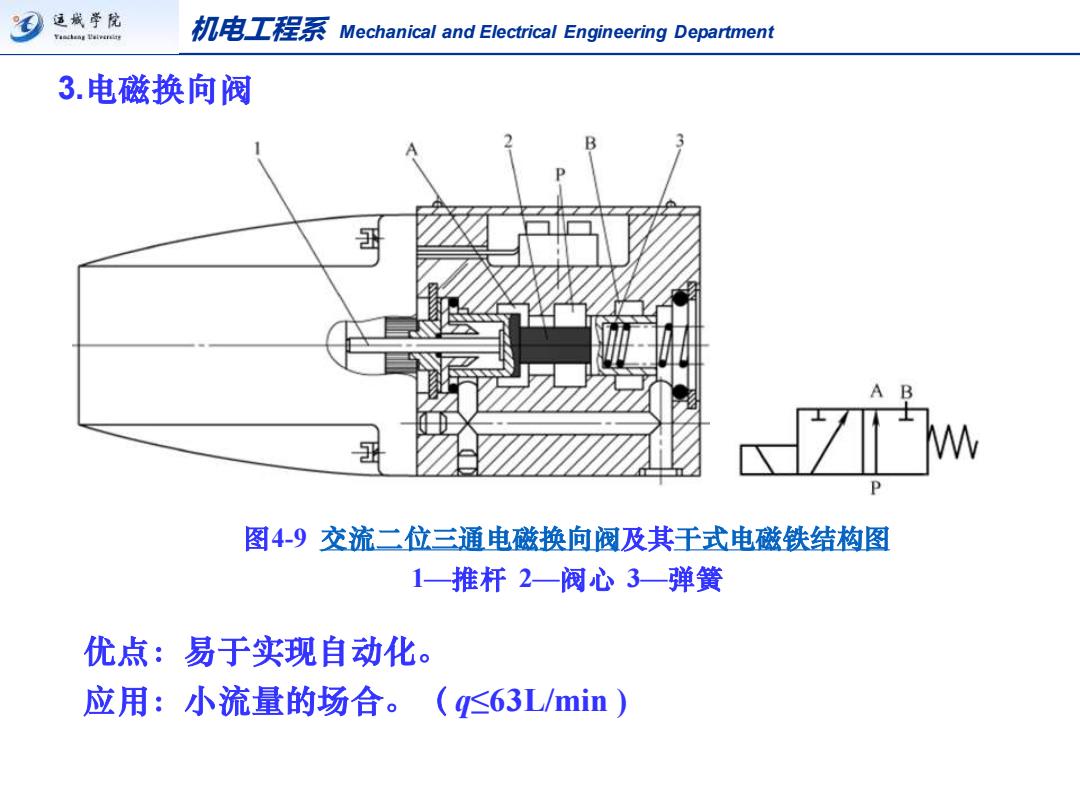

运戴学院 Yanchang Teivereite 机电T程系Mechanical and Electrical Engineering Department 3.电磁换向阀 虽 A M 图4-9交流二位三通电磁换向阀及其王式电磁铁结构图 1—推杆2一阀心3一弹簧 优点：易于实现自动化。 应用：小流量的场合。（63L/min)
机电工程系 Mechanical and Electrical Engineering Department 图4-9 交流二位三通电磁换向阀及其干式电磁铁结构图 1—推杆 2—阀心 3—弹簧 3.电磁换向阀 优点：易于实现自动化。 应用：小流量的场合。（ q≤63L/min )
