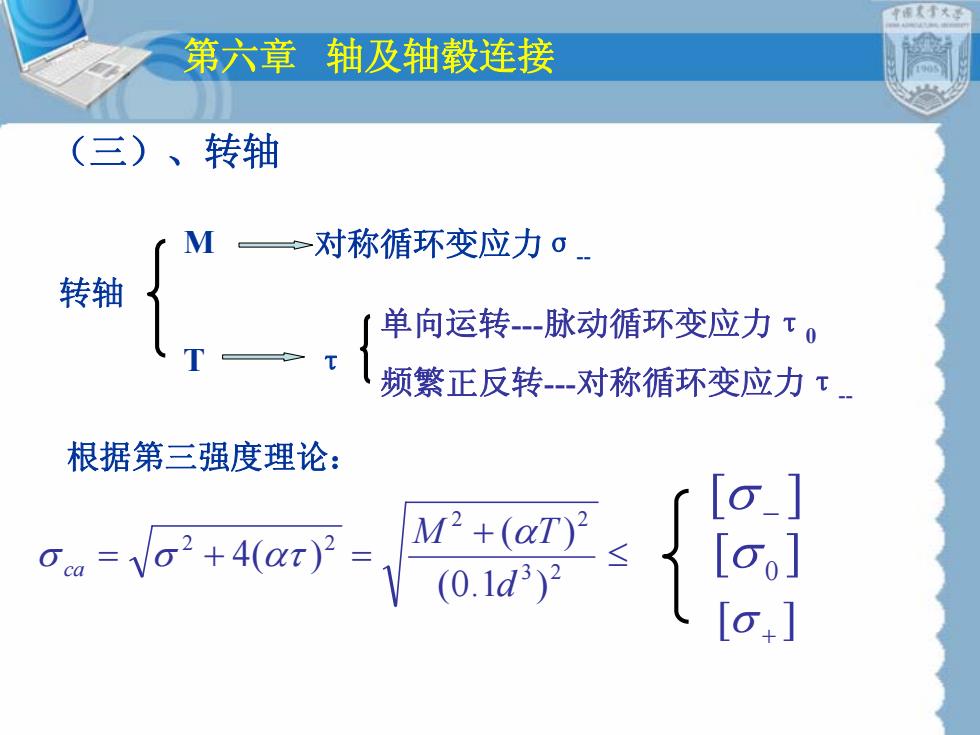

中海大学大学第六章车轴及轴毂连接（三）、转轴M一对称循环变应力转轴单向运转---脉动循环变应力。频繁正反转---对称循环变应力T根据第三强度理论：[o.]M? +(αT)?[α。]α?+4(αt)2Oca =(0.1d3)[o]
第六章 轴及轴毂连接 （三）、转轴 M T 对称循环变应力σ- τ 单向运转-脉动循环变应力τ 0 频繁正反转-对称循环变应力τ- ≤ + =+= 23 2 2 2 2 )1.0( )( )(4 d TM ca α ατσσ ][σ − ][σ 0 ][σ + 根据第三强度理论： 转轴

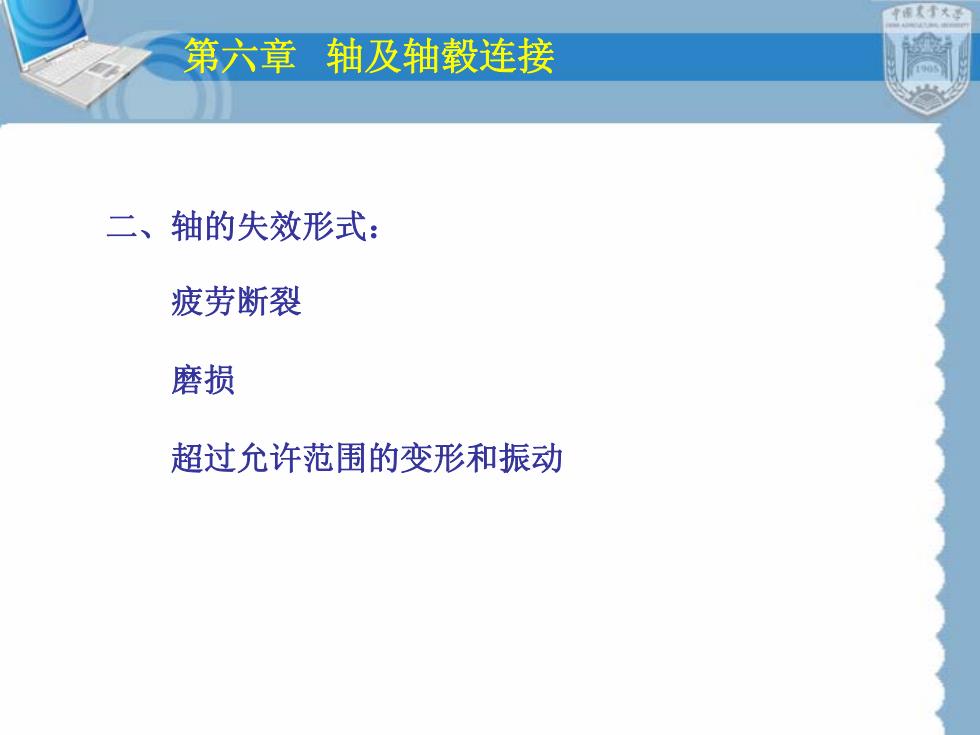

第六章轴及轴毂连接二、轴的失效形式：疲劳断裂磨损超过允许范围的变形和振动
第六章 轴及轴毂连接 二、轴的失效形式： 疲劳断裂 磨损 超过允许范围的变形和振动
中国大大学第六章车轴及轴毂连接$6-3轴的设计一、设计步骤1、选择轴的材料及热处理2、拟定轴上零件的布置形式和装配方案3、初估轴径dmir4、按照dmin+（3～5）选择轴承型号和尺寸5、轴的结构设计6、轴的强（刚）度校核7、完成轴的零件图
第六章 轴及轴毂连接 § 6-3 轴的设计 一、设计步骤 1、选择轴的材料及热处理 2、拟定轴上零件的布置形式和装配方案 3、初估轴径 dmin 4、按照 dmin + （ 3 ～ 5）选择轴承型号和尺寸 5、轴的结构设计 6、轴的强（刚）度校核 7、完成轴的零件图

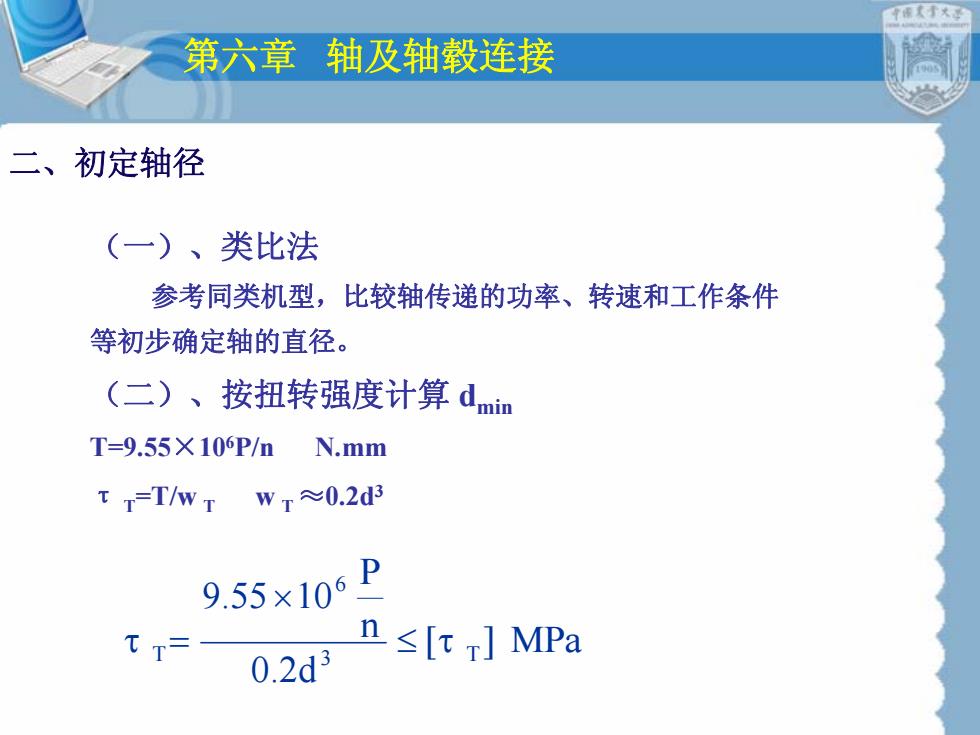

第六章轴及轴毂连接二、初定轴径（一）、类比法参考同类机型，比较轴传递的功率、转速和工作条件等初步确定轴的直径。（二）、按扭转强度计算dminN.mmT=9.55X106P/nW-~0.2d3T T-T/WT力9.55×106n≤[t ] MPaTT0.2d3
第六章 轴及轴毂连接 二、初定轴径 MPa ] [ 2.0 d n P 1055.9 3 T 6 T τ≤ × =τ （一）、类比法 参考同类机型，比较轴传递的功率、转速和工作条件 等初步确定轴的直径。 （二）、按扭转强度计算 dmin T=9.55 ×10 6P/n N.mm τ T=T/w T w T ≈0.2d 3

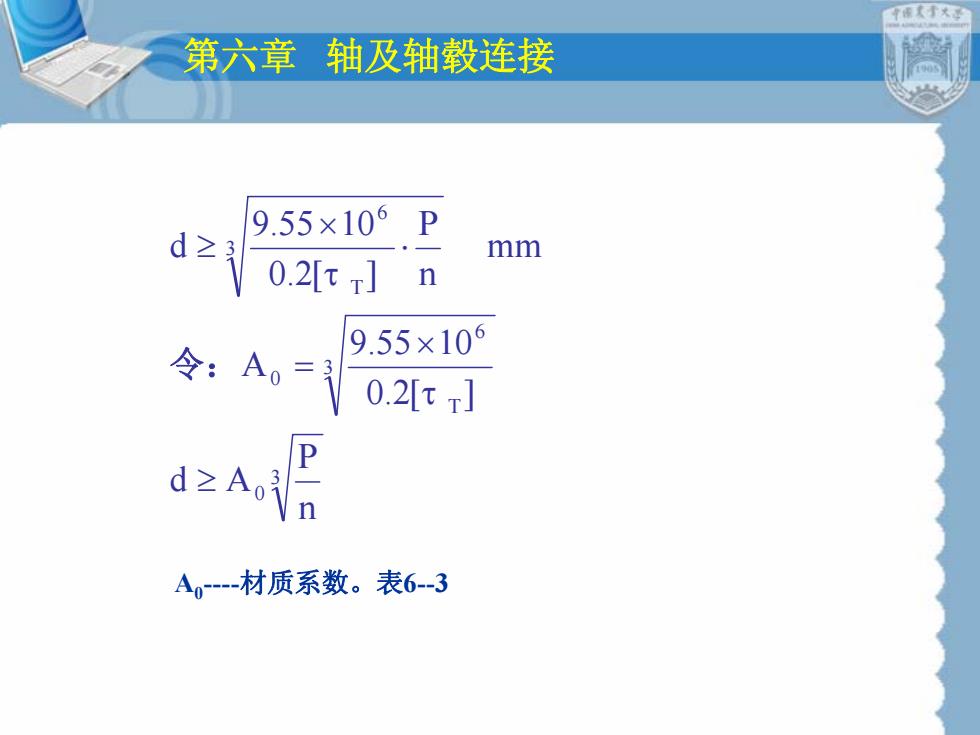

中国天子大学第六章轴及轴毂连接P9.55×106d≥mm0.2[t ]n9.55×1060.2[t ]PdzAnA----材质系数。表6--3
第六章 轴及轴毂连接 3 0 3 T 6 0 3 T 6 n P Ad ] [0.2 109.55 A mm n P ] [0.2 109.55 d ≥ τ × = ⋅ τ × ≥ 令： A 0-材质系数。表6-3
