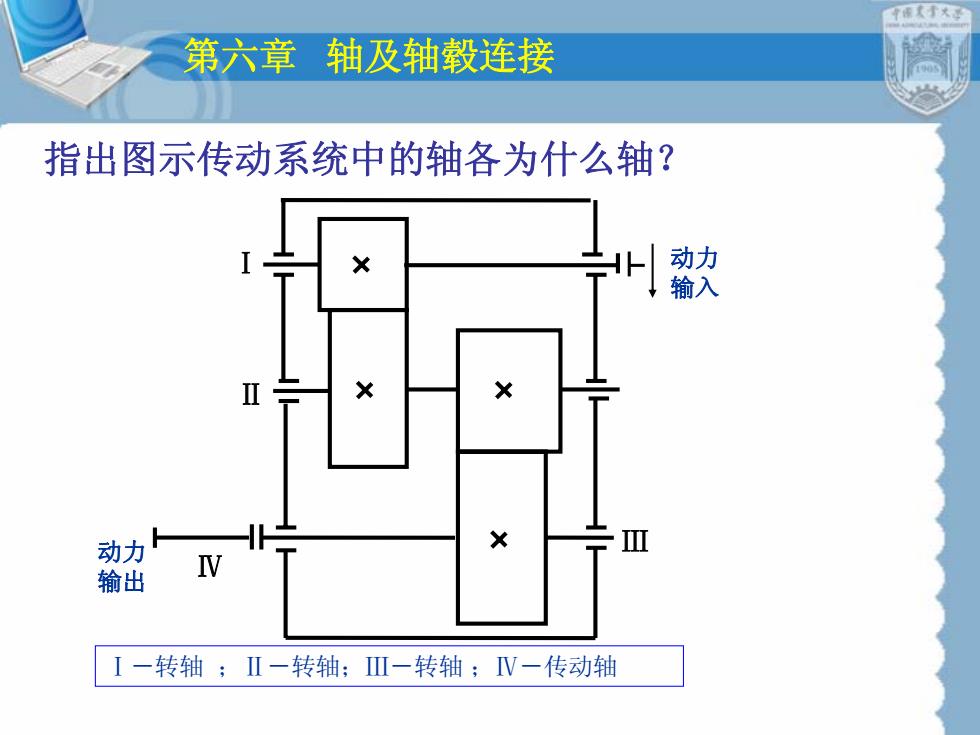

第六章轴及轴毂连接指出图示传动系统中的轴各为什么轴？动力输入xIII动力IV输出一转轴：II一转轴：IⅢI一转轴：IV-传动轴
第六章 轴及轴毂连接 指出图示传动系统中的轴各为什么轴？ Ⅰ－转轴 ；Ⅱ－转轴；Ⅲ－转轴 ；Ⅳ－传动轴 Ⅰ Ⅱ Ⅲ Ⅳ 动力 输入 动力 输出

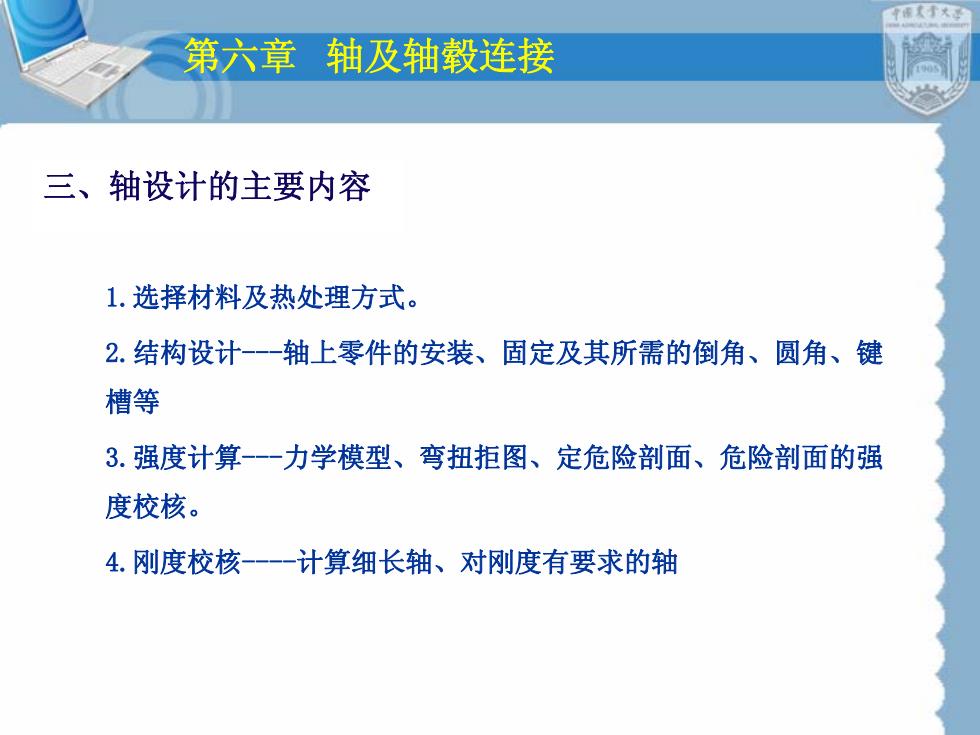

中国大大学第六章车轴及轴毂连接三、轴设计的主要内容1.选择材料及热处理方式。2.结构设计一--轴上零件的安装、固定及其所需的倒角、圆角、键槽等3.强度计算一力学模型、弯扭拒图、定危险剖面、危险面的强度校核。4.刚度校核----计算细长轴、对刚度有要求的轴
第六章 轴及轴毂连接 三、轴设计的主要内容 1.选择材料及热处理方式。 2.结构设计-轴上零件的安装、固定及其所需的倒角、圆角、键 槽等 3.强度计算-力学模型、弯扭拒图、定危险剖面、危险剖面的强 度校核。 4.刚度校核-计算细长轴、对刚度有要求的轴

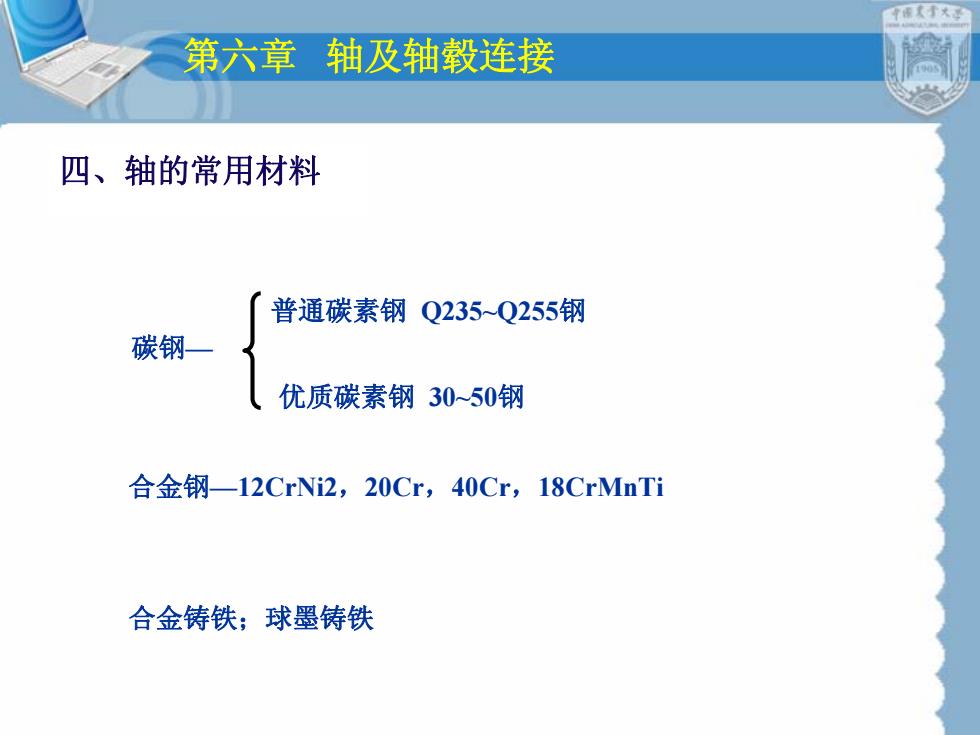

T第六章车轴及轴毂连接四、轴的常用材料普通碳素钢Q235~Q255钢碳钢优质碳素钢30~50钢合金钢12CrNi2，20Cr，40Cr，18CrMnTi合金铸铁：球墨铸铁
第六章 轴及轴毂连接 四、轴的常用材料 碳钢 — 合金钢—12CrNi2，20Cr，40Cr，18CrMnTi 合金铸铁；球墨铸铁 普通碳素钢 Q235~Q255 钢 优质碳素钢 30~50 钢

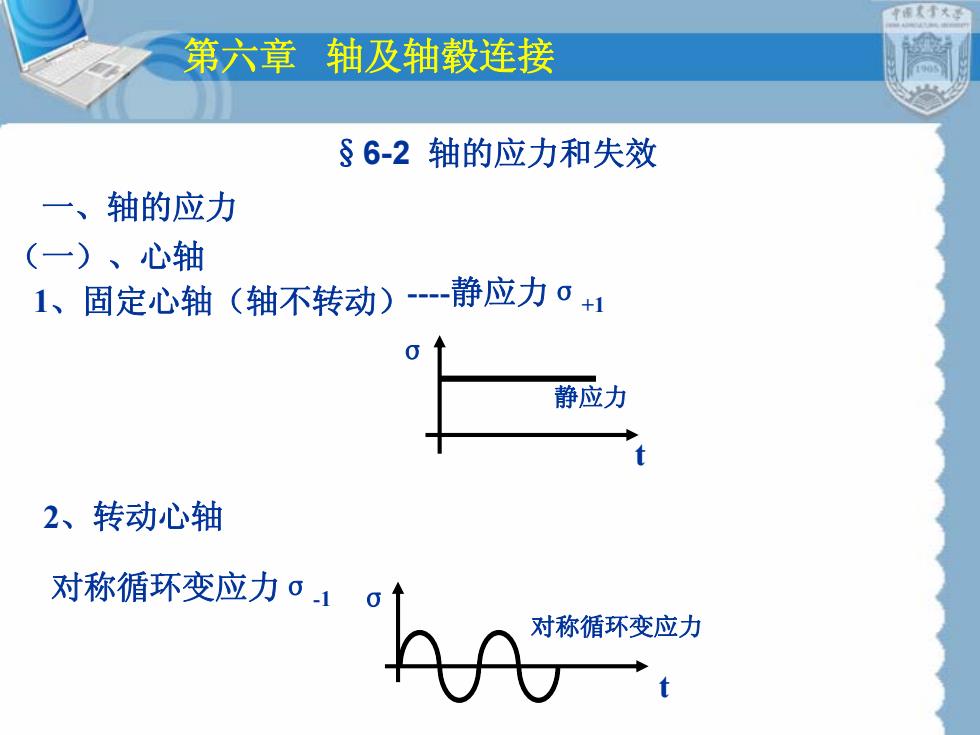

中海大平大学第六章车轴及轴毂连接86-2轴的应力和失效一、轴的应力（一）、心轴1、固定心轴（轴不转动）---静应力α+1a静应力t2、转动心轴对称循环变应力α.1对称循环变应力
第六章 轴及轴毂连接 一、轴的应力 （一）、心轴 1、固定心轴（轴不转动）-静应力σ+1 §6-2 轴的应力和失效 σ t 2、转动心轴 t σ 对称循环变应力 对称循环变应力σ-1 静应力

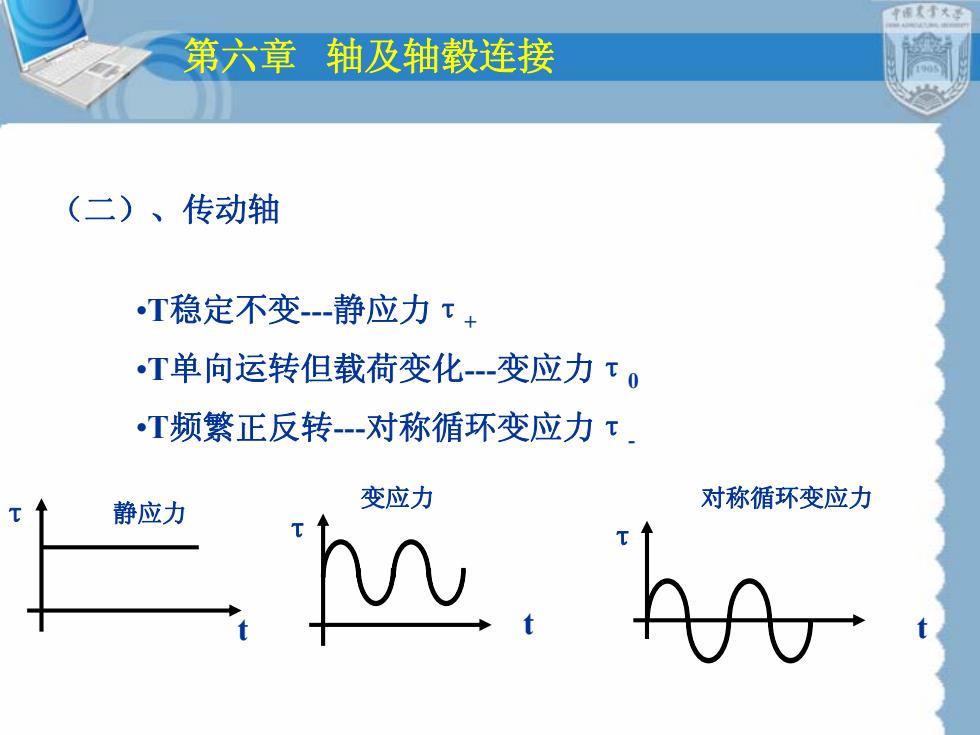

第六章车轴及轴毂连接（二）、传动轴·T稳定不变---静应力T+·T单向运转但载荷变化---变应力T。T频繁正反转---对称循环变应力T变应力对称循环变应力静应力飞TS2
第六章 轴及轴毂连接 （二）、传动轴 τ t • T稳定不变-静应力τ + • T单向运转但载荷变化-变应力τ 0 • T频繁正反转-对称循环变应力τ - τ t τ t 变应力 对称循环变应力 静应力
