2.湿空气的湿图及使用方法·2.1湿空气的湿烩图（H一I图）
2.湿空气的湿焓图及使用方法 • 2．1 湿空气的湿焓图（H－I图）

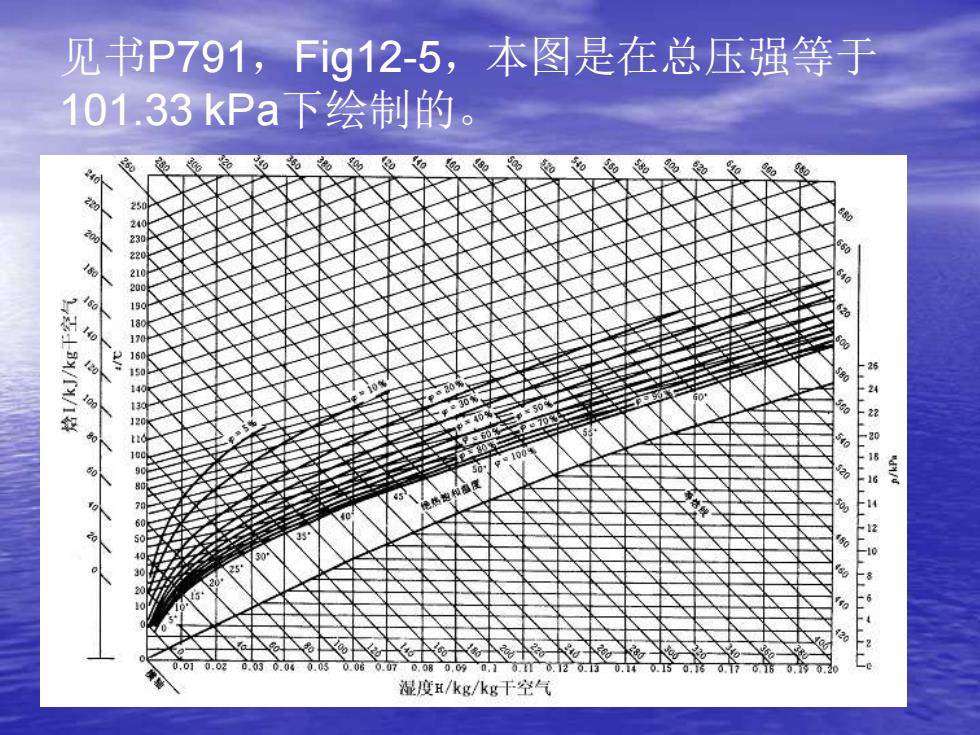

见书P791，Fig12-5，本图是在总压强等于101.33kPa下绘制的//ANREOEEPLL湿度H/kg/kg干空气
见书P791，Fig12-5，本图是在总压强等于 101.33 kPa下绘制的

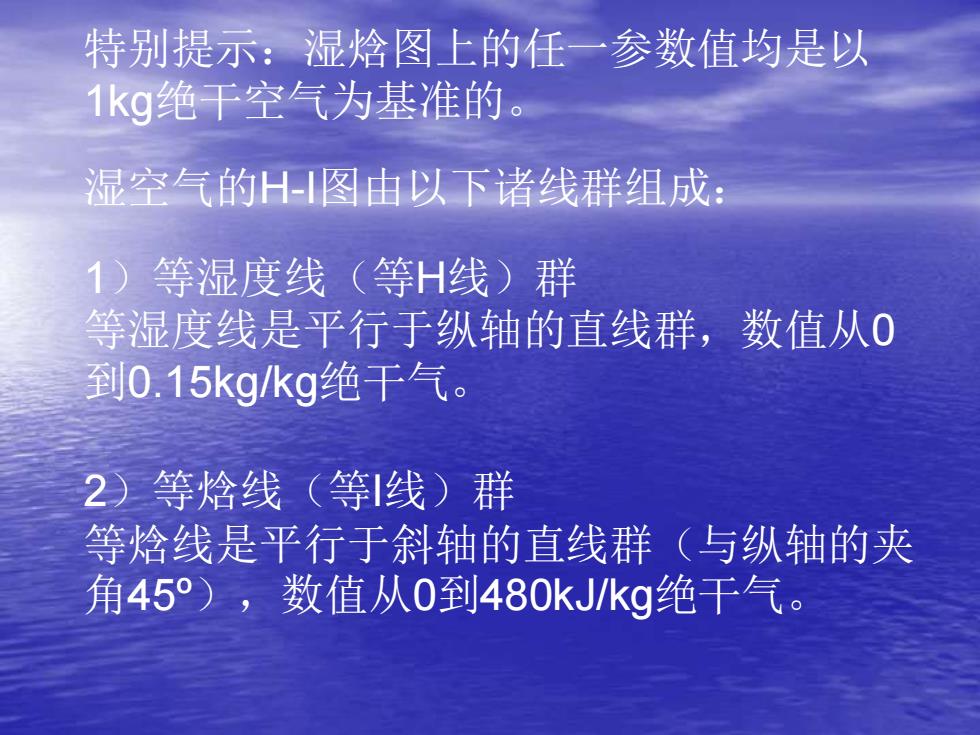

特别提示：湿烩图上的任一参数值均是以1kg绝干空气为基准的湿空气的H-I图由以下诸线群组成：1）等湿度线（等H线）群等湿度线是平行于纵轴的直线群，数值从0到0.15kg/kg绝干气。2）等烩线（等线）群等烩线是平行于斜轴的直线群（与纵轴的夹角45°），数值从0到480kJ/kg绝干气
特别提示：湿焓图上的任一参数值均是以 1kg绝干空气为基准的。 湿空气的H-I图由以下诸线群组成： 1）等湿度线（等H线）群 等湿度线是平行于纵轴的直线群，数值从0 到0.15kg/kg绝干气。 2）等焓线（等I线）群 等焓线是平行于斜轴的直线群（与纵轴的夹 角45º），数值从0到480kJ/kg绝干气

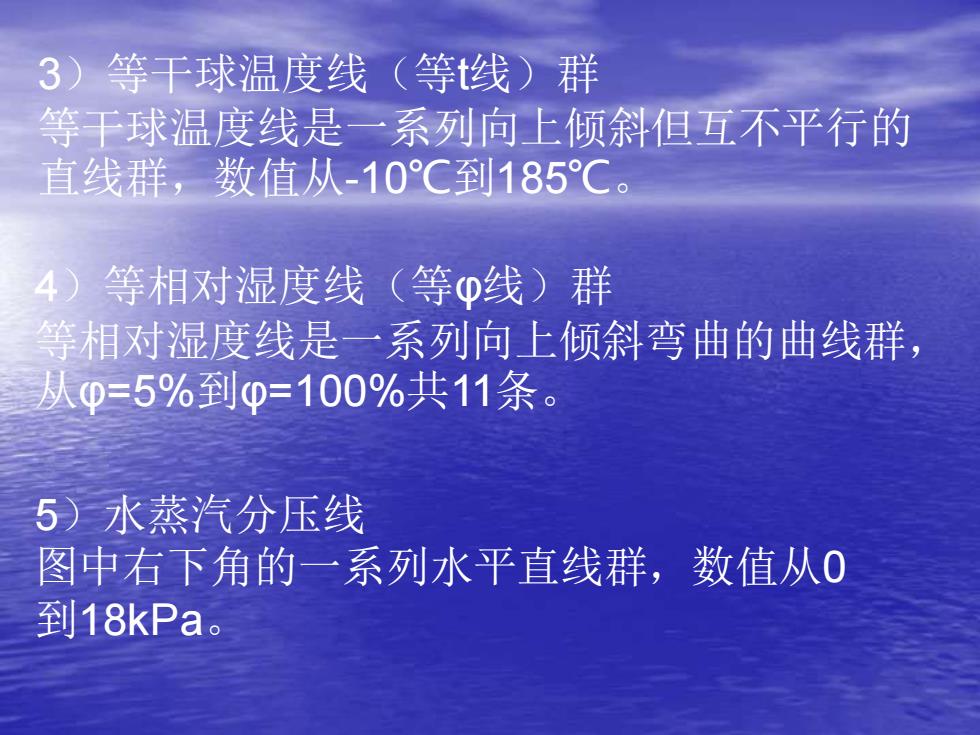

3）等干球温度线（等线）群等干球温度线是一系列向上倾斜但互不平行的直线群，数值从-10到185℃C4）等相对湿度线（等线）群等相对湿度线是一系列向上倾斜弯曲的曲线群，从@=5%到?=100%共11条。5）水蒸汽分压线图中右下角的一系列水平直线群，数值从0到18kPa
3）等干球温度线（等t线）群 等干球温度线是一系列向上倾斜但互不平行的 直线群，数值从-10℃到185℃。 4）等相对湿度线（等φ线）群 等相对湿度线是一系列向上倾斜弯曲的曲线群， 从φ=5%到φ=100%共11条。 5）水蒸汽分压线 图中右下角的一系列水平直线群，数值从0 到18kPa
2.2湿烩图的应用·1）由H-I图上任一状态点确定湿空气的状态参数值，方法见下图：由图可清楚的看出：对于不饱和湿空气，有t>tm>td对于饱和湿空气（状态点A落在=100%线上），有t=tm=td。Φ=100%特别提示：湿烩图上Φ=100%线上任一点均表H示湿空气处于饱和状态
2.2湿焓图的应用 • 1）由H-I图上任一状态点确定湿空气的状态 参数值，方法见下图： 由图可清楚的看出：对于 不饱和湿空气，有 t>tm>td； 对于饱和湿空气（状态点A 落在φ=100%线上），有 t=tm=td。 特别提示：湿焓图上 φ=100%线上任一点均表 示湿空气处于饱和状态
