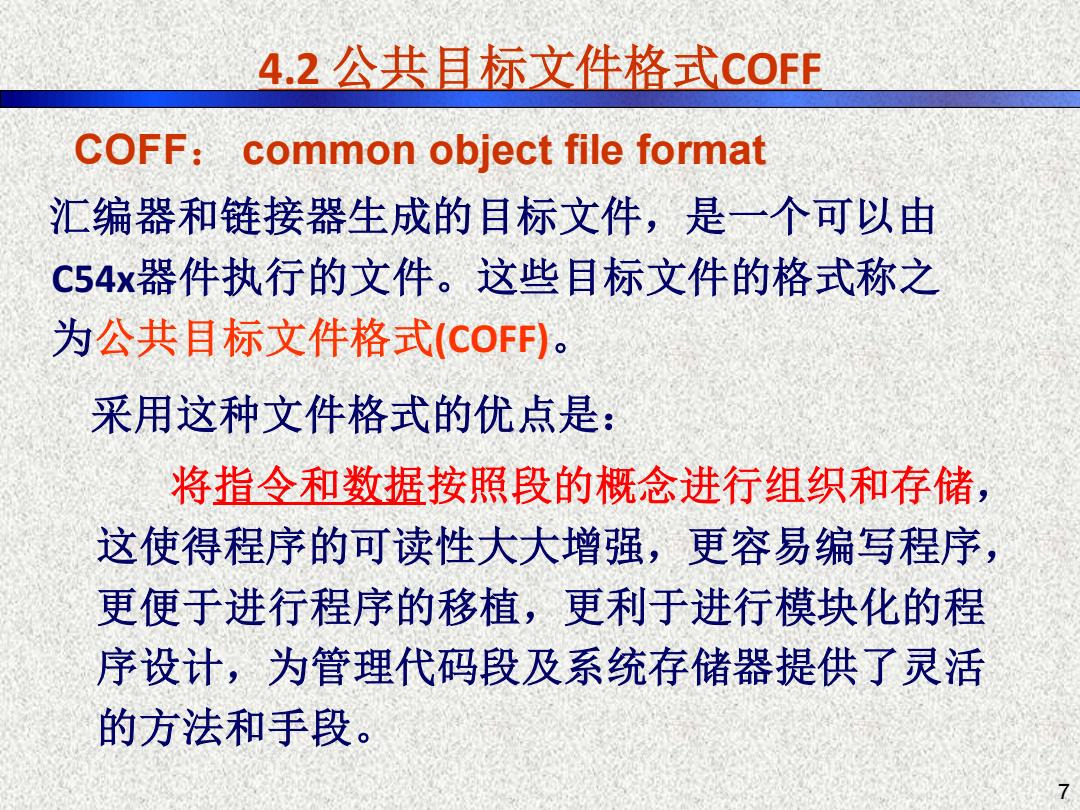

4.2公共目标文件格式COFF COFF: common object file format 汇编器和链接器生成的目标文件，是一个可以由 c54x器件执行的文件。这些目标文件的格式称之 为公共目标文件格式(COFF)。 采用这种文件格式的优点是： 将指令和数据按照段的概念进行组织和存储， 这使得程序的可读性大大增强，更容易编写程序， 更便于进行程序的移植，更利于进行模块化的程 序设计，为管理代码段及系统存储器提供了灵活 的方法和手段。 7
4.2 公共目标文件格式COFF 汇编器和链接器生成的目标文件，是一个可以由 C54x器件执行的文件。这些目标文件的格式称之 为公共目标文件格式(COFF)。 COFF： common object file format 采用这种文件格式的优点是： 将指令和数据按照段的概念进行组织和存储， 这使得程序的可读性大大增强，更容易编写程序， 更便于进行程序的移植，更利于进行模块化的程 序设计，为管理代码段及系统存储器提供了灵活 的方法和手段。 7
4.2公共目标文件格式cOFF COFF文件有3种类型：COFF0、COFF1、COFF2 每种类型的cOF文件，其标题格式都有所不同，但 数据部分是相同的。 链接器能够读/写所有类型的COFF文件，默认时链 接器生成的是COFF2文件，采用-yn链接选项可以 选择不同类型的COFF文件。 8
COFF文件有3种类型：COFF0、COFF1、COFF2 每种类型的COFF文件，其标题格式都有所不同，但 数据部分是相同的。 链接器能够读/写所有类型的COFF文件，默认时链 接器生成的是COFF2文件，采用-v n链接选项可以 选择不同类型的COFF文件。 8 4.2 公共目标文件格式COFF
4.2.1分段结构 所谓“段”就是在存储器映像中占据连续空间的 段独立的代码或数据。每个目标文件都分成若干段。 COFF目标文件包含以下三个默认的段： > .text段：通常内含可执行代码； .data段：通常内含已初始化数据； > .bss段：是为没有初始化的数据保留空间的。 COFF目标文件的段又可分为两大基本类型：已初 始化段和未初始化段。 9
所谓“段”就是在存储器映像中占据连续空间的 一段独立的代码或数据。每个目标文件都分成若干段。 COFF目标文件包含以下三个默认的段： ➢ .text 段：通常内含可执行代码； ➢ .data段：通常内含已初始化数据； ➢ .bss段：是为没有初始化的数据保留空间的。 COFF目标文件的段又可分为两大基本类型：已初 始化段和未初始化段。 9 4.2.1分段结构
4.2.1分段结构 口Section（“段”)概念：一块连续的储存空间，可 存放程序或数据 口在编程时，“段”没有绝对定位，每个“段”都认为 是从0地址开始的一块连续的储存空间，而无需关心这 些“段”究竟定位在系统的哪些地方。 口优点：便于程序的模块化编程；便于工程化管理：可 将软件开发人员和硬件开发人员基本上分离开。 ▣ 重定位：由于所有的“段”都是从0地址开始，所以程 序编译完成后是无法运行的，要让程序正确运行，必 须对“段”进行重新定位，这个工作由链接器完成。 □.cmd文件：MEMORY命令描述系统硬件资源，SECTIONS 命令描述软件人员程序中用到的“段”如何定位到恰 当的硬件资源上。 10
❑ Section（ “段”）概念：一块连续的储存空间，可 存放程序或数据 ❑ 在编程时，“段”没有绝对定位，每个“段”都认为 是从0地址开始的一块连续的储存空间，而无需关心这 些“段”究竟定位在系统的哪些地方。 ❑ 优点：便于程序的模块化编程；便于工程化管理：可 将软件开发人员和硬件开发人员基本上分离开。 ❑ 重定位：由于所有的“段”都是从0地址开始，所以程 序编译完成后是无法运行的，要让程序正确运行，必 须对“段”进行重新定位，这个工作由链接器完成。 ❑ .cmd文件：MEMORY命令描述系统硬件资源，SECTIONS 命令描述软件人员程序中用到的“段”如何定位到恰 当的硬件资源上。 10 4.2.1分段结构

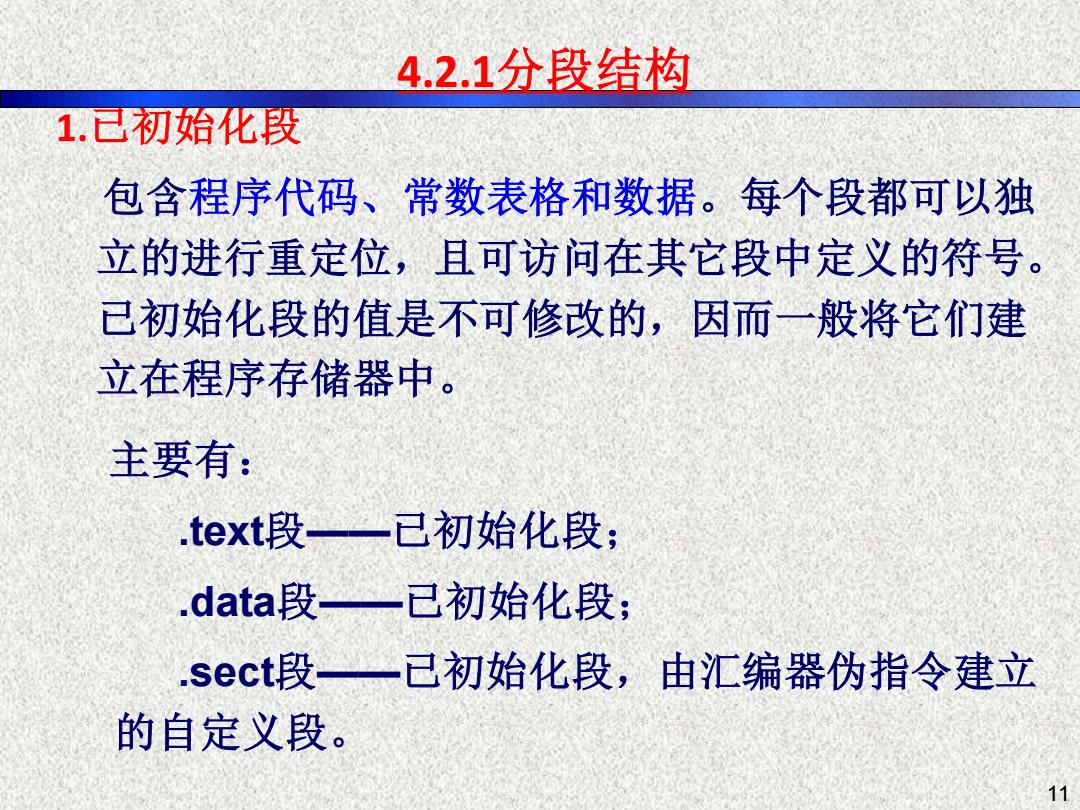

4.2.1分段结构 1.已初始化段 包含程序代码、常数表格和数据。每个段都可以独 立的进行重定位，且可访问在其它段中定义的符号。 已初始化段的值是不可修改的，因而一般将它们建 立在程序存储器中。 主要有： .text段—一已初始化段； .data段一已初始化段； .sect段一己初始化段，由汇编器伪指令建立 的自定义段。 11
1.已初始化段 包含程序代码、常数表格和数据。每个段都可以独 立的进行重定位，且可访问在其它段中定义的符号。 已初始化段的值是不可修改的，因而一般将它们建 立在程序存储器中。 主要有： .text段——已初始化段； .data段——已初始化段； .sect段——已初始化段，由汇编器伪指令建立 的自定义段。 11 4.2.1分段结构
