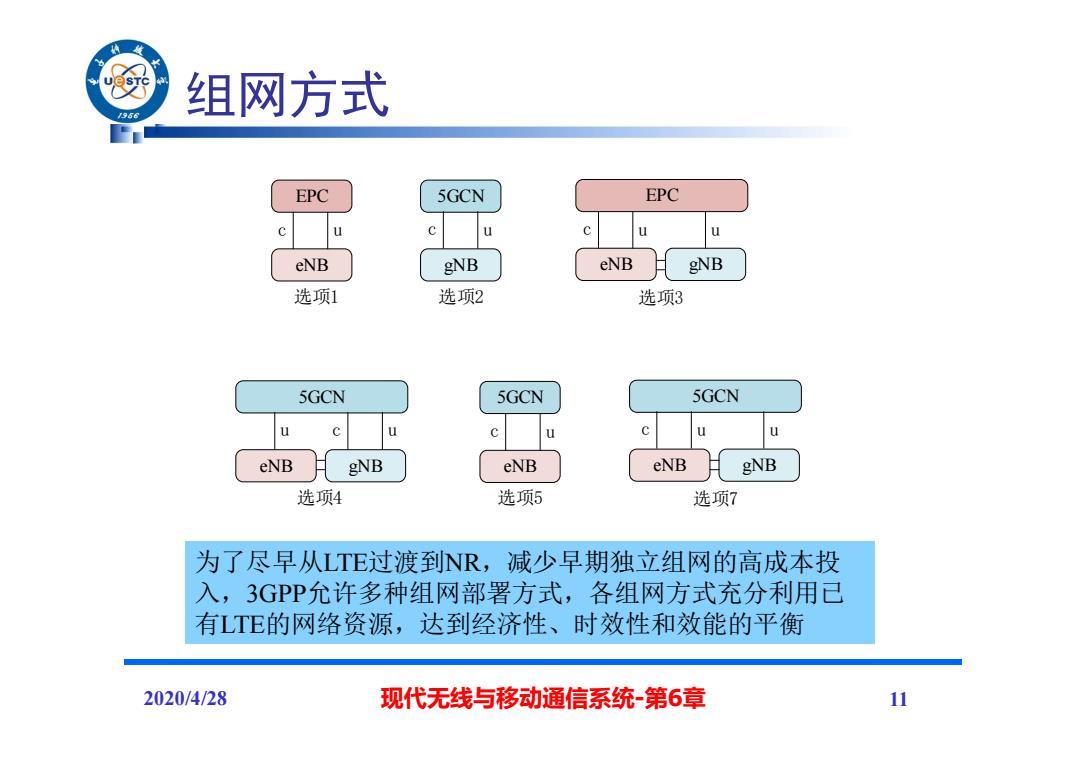

组网方式 /966 EPC 5GCN EPC u u eNB gNB eNB gNB 选项1 选项2 选项3 5GCN 5GCN 5GCN u c eNB gNB eNB eNB gNB 选项4 选项5 选项7 为了尽早从LTE过渡到NR,减少早期独立组网的高成本投 入，3GPP允许多种组网部署方式，各组网方式充分利用己 有LTE的网络资源，达到经济性、时效性和效能的平衡 2020/4/28 现代无线与移动通信系统-第6章 11
组网方式 2020/4/28 现代无线与移动通信系统-第6章 11 EPC eNB 5GCN gNB EPC eNB 5GCN eNB gNB 5GCN eNB gNB 5GCN eNB gNB c u c u c u u u c u c u c u u 选项1 选项2 选项3 选项4 选项5 选项7 为了尽早从LTE过渡到NR，减少早期独立组网的高成本投 入，3GPP允许多种组网部署方式，各组网方式充分利用已 有LTE的网络资源，达到经济性、时效性和效能的平衡

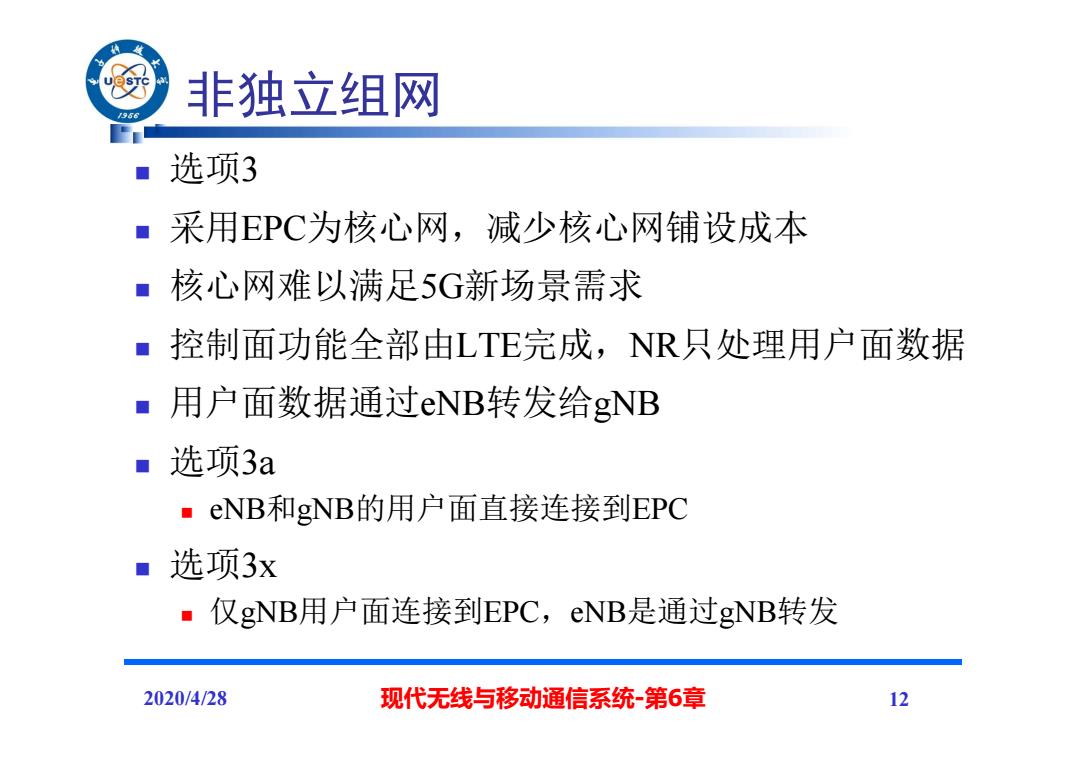

非独立组网 /966 选项3 ■采用EPC为核心网，减少核心网铺设成本 ■核心网难以满足5G新场景需求 ■控制面功能全部由LTE完成，NR只处理用户面数据 ■用户面数据通过eNB转发给gNB 。选项3a ·eNB和gNB的用户面直接连接到EPC ■选项3x ·仅gNB用户面连接到EPC,eNB是通过gNB转发 2020/4/28 现代无线与移动通信系统-第6章 12
非独立组网 选项3 采用EPC为核心网，减少核心网铺设成本 核心网难以满足5G新场景需求 控制面功能全部由LTE完成，NR只处理用户面数据 用户面数据通过eNB转发给gNB 选项3a eNB和gNB的用户面直接连接到EPC 选项3x 仅gNB用户面连接到EPC，eNB是通过gNB转发 2020/4/28 现代无线与移动通信系统-第6章 12
NR核心网 NR核心网采用基于服务架构(SBA),把原来具有多 个功能的整体，分拆为多个具有独自功能的个体， 每个个体，实现自己的微服务 。网元功能虚拟化NFV) NEF NRF PCF UDM AF 软件定义网络 AUSP AMF SMF ■模块化、软件化 控制面 。易于扩容、升级 UE UPF ■为实现“网络切片” RAN 提供基础 Internet 2020/4/28 现代无线与移动通信系统-第6章 13
NR核心网 NR核心网采用基于服务架构(SBA)，把原来具有多 个功能的整体，分拆为多个具有独自功能的个体， 每个个体，实现自己的微服务 2020/4/28 现代无线与移动通信系统-第6章 13 NEF NRF PCF UDM AF AUSP AMF SMF UE UPF RAN Internet 控制面 网元功能虚拟化(NFV) 软件定义网络 模块化、软件化 易于扩容、升级 为实现“网络切片” 提供基础
网络切片 /96 5G网络将面向三大应用场景 不同的场景对网络的移动性、安全性、时延、可靠 性，甚至是计费方式都是不同的 将物理网络切割成多个虚拟网络，每个虚拟网络面 向不同的应用场景需求，虚拟网络间逻辑独立，互 不影响 利用NFV和SDN技术对各个模块进行统一管理和资 源切分 2020/4/28 现代无线与移动通信系统-第6章 14
网络切片 5G网络将面向三大应用场景 不同的场景对网络的移动性、安全性、时延、可靠 性，甚至是计费方式都是不同的 将物理网络切割成多个虚拟网络，每个虚拟网络面 向不同的应用场景需求，虚拟网络间逻辑独立，互 不影响 利用NFV和SDN技术对各个模块进行统一管理和资 源切分 2020/4/28 现代无线与移动通信系统-第6章 14

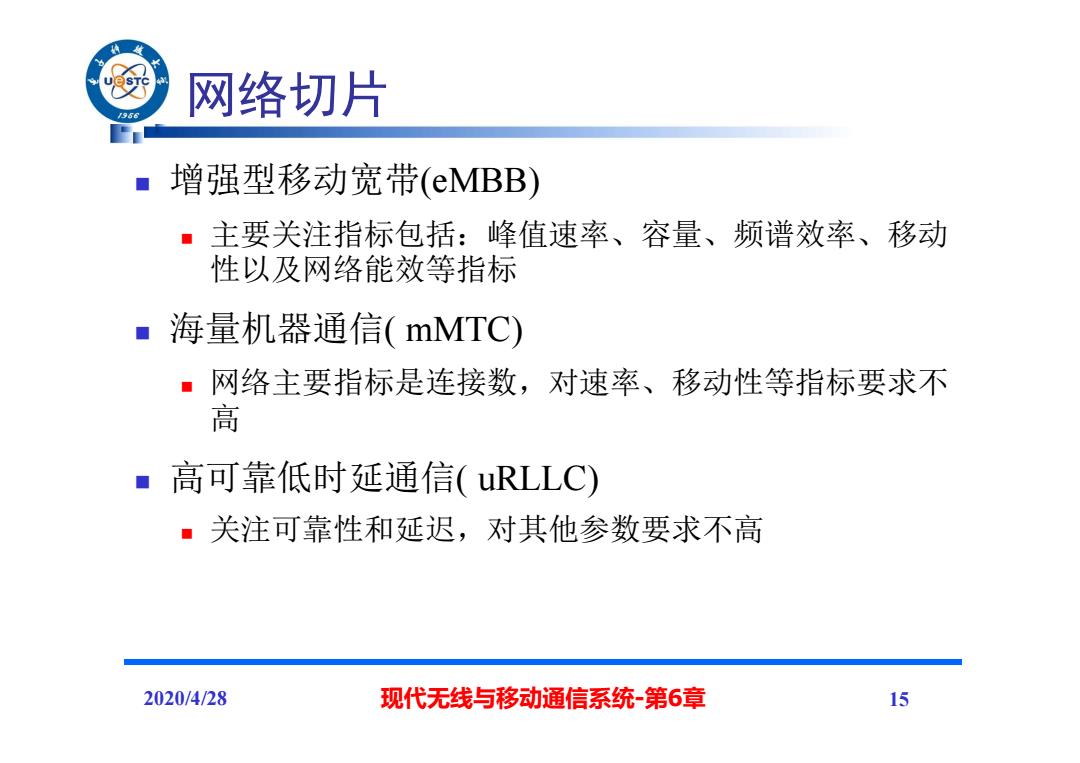

网络切片 /96 增强型移动宽带(eMBB) 主要关注指标包括：峰值速率、容量、频谱效率、移动 性以及网络能效等指标 。 海量机器通信(mMTC) ·网络主要指标是连接数，对速率、移动性等指标要求不 高 ■高可靠低时延通信(uRLLC) ·关注可靠性和延迟，对其他参数要求不高 2020/4/28 现代无线与移动通信系统-第6章 15
网络切片 增强型移动宽带(eMBB) 主要关注指标包括：峰值速率、容量、频谱效率、移动 性以及网络能效等指标 海量机器通信( mMTC) 网络主要指标是连接数，对速率、移动性等指标要求不 高 高可靠低时延通信( uRLLC) 关注可靠性和延迟，对其他参数要求不高 2020/4/28 现代无线与移动通信系统-第6章 15
