NR的特点 /966 灵活的双工模式 ·一套标准协议允许工作多种丰富的双工模式 ■支持FDD、TDD、半双工FDD ■灵活的传输方案 引入参数集、部分带宽等概念，灵活根据终端功能、小 区特性，定制传输配置、设计传输方案 。灵活的帧结构设计 ■以波束为中心 ·灵活应用高低频频谱特性，实现多天线传输和波束管理 ·平衡复杂度，支持模拟、数字波束赋形 2020/4/28 现代无线与移动通信系统-第6章 6
NR的特点 灵活的双工模式 一套标准协议允许工作多种丰富的双工模式 支持FDD、TDD、半双工FDD 灵活的传输方案 引入参数集、部分带宽等概念，灵活根据终端功能、小 区特性，定制传输配置、设计传输方案 灵活的帧结构设计 以波束为中心 灵活应用高低频频谱特性，实现多天线传输和波束管理 平衡复杂度，支持模拟、数字波束赋形 2020/4/28 现代无线与移动通信系统-第6章 6

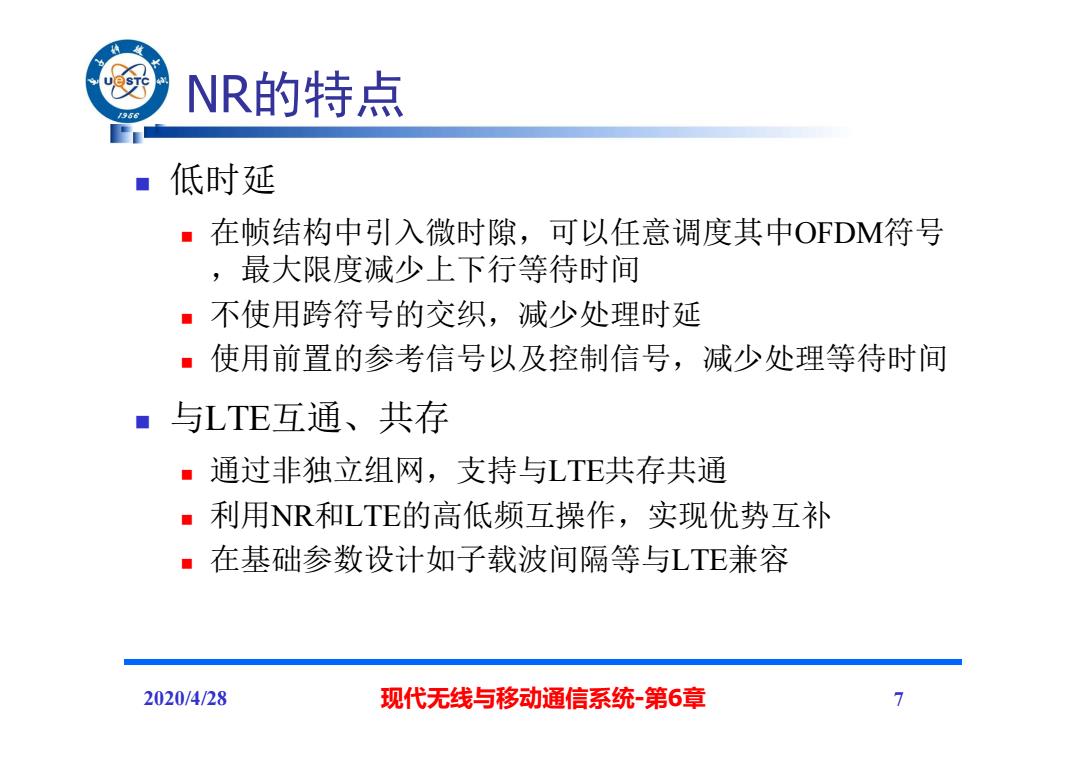

NR的特点 /966 低时延 ·在帧结构中引入微时隙，可以任意调度其中OFDM符号 ,最大限度减少上下行等待时间 ·不使用跨符号的交织，减少处理时延 ·使用前置的参考信号以及控制信号，减少处理等待时间 与LTE互通、共存 ·通过非独立组网，支持与LTE共存共通 利用NR和LTE的高低频互操作，实现优势互补 ·在基础参数设计如子载波间隔等与LTE兼容 2020/4/28 现代无线与移动通信系统-第6章
NR的特点 低时延 在帧结构中引入微时隙，可以任意调度其中OFDM符号 ，最大限度减少上下行等待时间 不使用跨符号的交织，减少处理时延 使用前置的参考信号以及控制信号，减少处理等待时间 与LTE互通、共存 通过非独立组网，支持与LTE共存共通 利用NR和LTE的高低频互操作，实现优势互补 在基础参数设计如子载波间隔等与LTE兼容 2020/4/28 现代无线与移动通信系统-第6章 7
阙 电子科越女学 versityf Electronic Seloand Techneley of China NR的网络架构
NR的网络架构
NR系统架构 956 AMF/UPF AMF/UPF New core gNB gNB NG-RAN gNB gNB RAN的基站同一称为gNB;CN演进为接入和移动管理 功能AMF和用户面功能UPF 2020/4/28 现代无线与移动通信系统-第6章 9
NR系统架构 2020/4/28 现代无线与移动通信系统-第6章 9 RAN的基站同一称为gNB；CN演进为接入和移动管理 功能AMF和用户面功能UPF gNB gNB gNB gNB AMF/UPF AMF/UPF New core NG-RAN

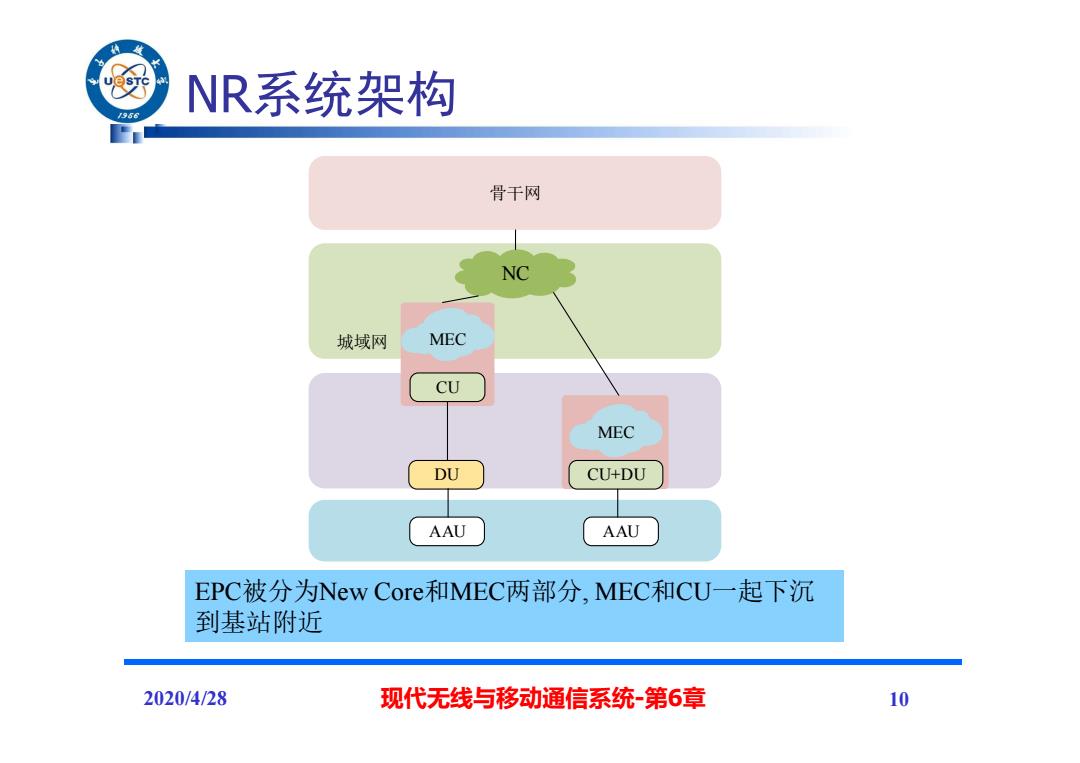

NR系统架构 956 骨干网 NC 城域网 MEC CU MEC DU CU+DU AAU AAU EPC被分为New Core和MEC两部分，MEC和CU一起下沉 到基站附近 2020/4/28 现代无线与移动通信系统-第6章 10
NR系统架构 2020/4/28 现代无线与移动通信系统-第6章 10 EPC被分为New Core和MEC两部分, MEC和CU一起下沉 到基站附近 骨干网 MEC 城域网 MEC NC CU DU CU+DU AAU AAU
