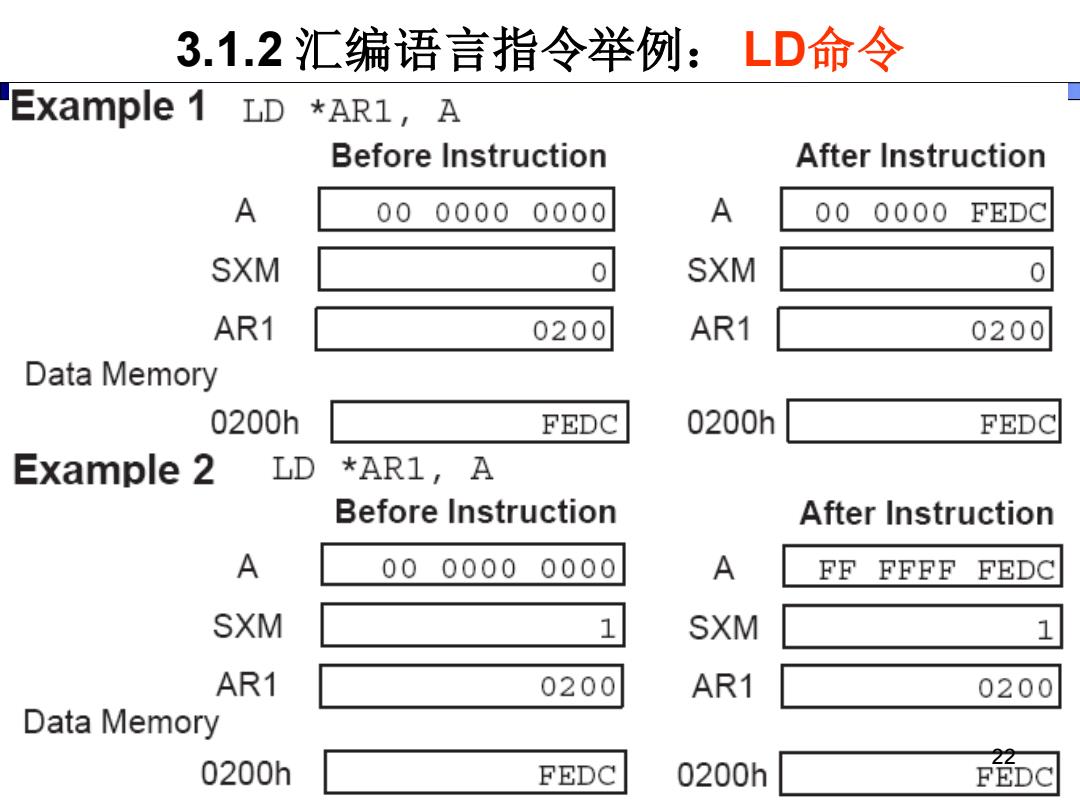

3.1.2汇编语言指令举例：LD命令 Example 1 LD *AR1,A Before Instruction After Instruction A 0000000000 A 000000FEDC SXM SXM AR1 0200 AR1 0200 Data Memory 0200h FEDC 0200h FEDC Example 2 LD *AR1,A Before Instruction After Instruction A 0000000000 A FF FFFF FEDC SXM 1 SXM 1 AR1 0200 AR1 0200 Data Memory 0200h FEDC 0200h FEDC
3.1.2 汇编语言指令举例： LD命令 22

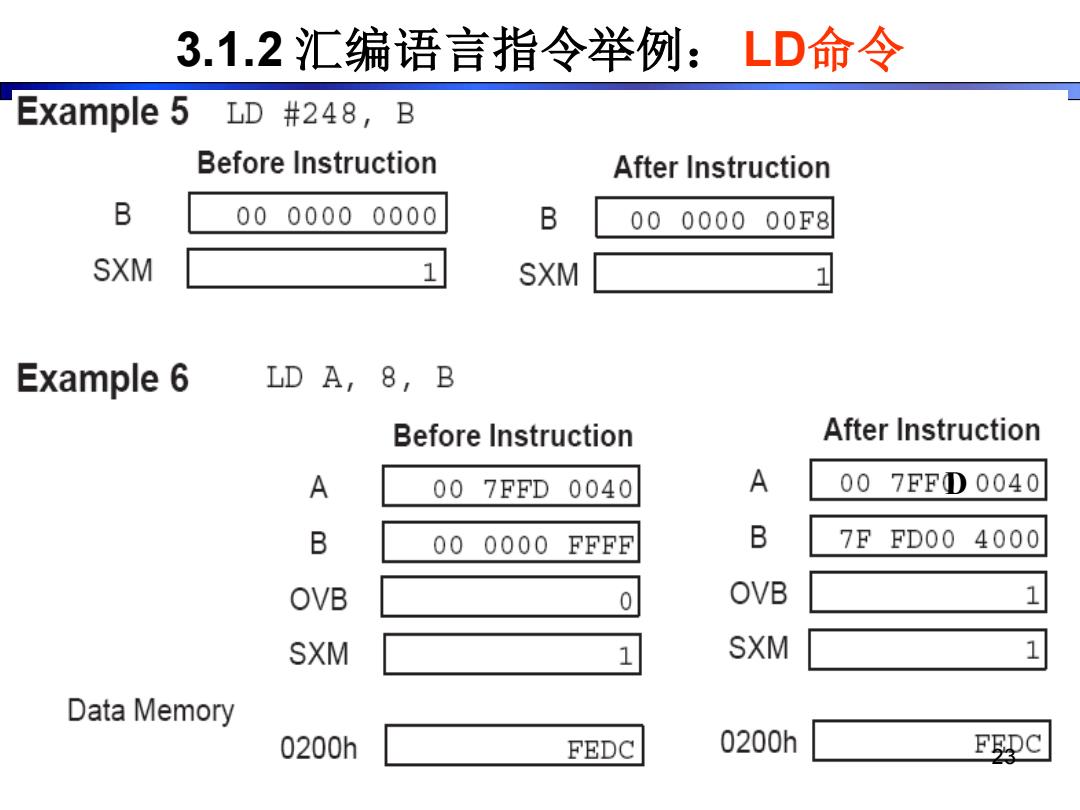

3.1.2汇编语言指令举例：LD命令 Example 5 LD #248,B Before Instruction After Instruction B 0000000000 B 00000000F8 SXM SXM Example 6 LD A,8,B Before Instruction After Instruction A 007FFD0040 A 007FF①0040 B 000000FFFF B 7FFD004000 OVB 0 OVB SXM 1 SXM 1 Data Memory 0200h FEDC 0200h E婴C
3.1.2 汇编语言指令举例： LD命令 D 23

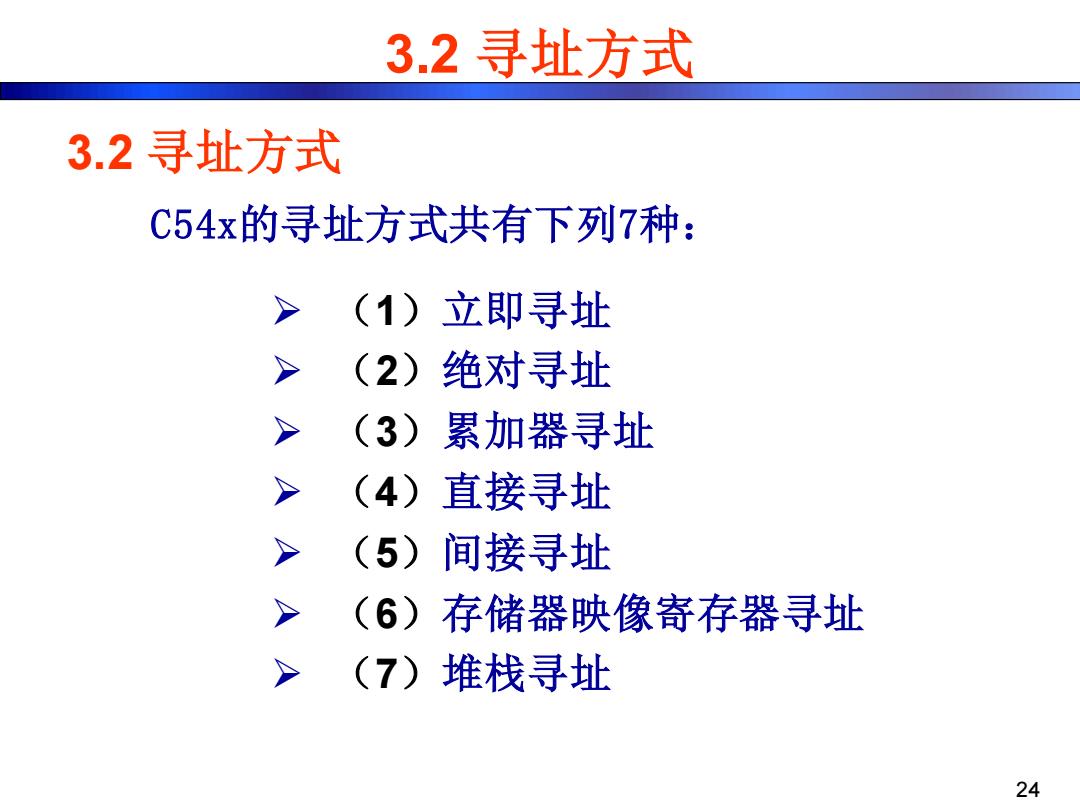

3.2寻址方式 3.2寻址方式 C54x的寻址方式共有下列7种： > (1)立即寻址 > (2)绝对寻址 > (3)累加器寻址 > (4)直接寻址 > (5)间接寻址 > (6)存储器映像寄存器寻址 > (7)堆栈寻址 24
3.2 寻址方式 C54x的寻址方式共有下列7种： ➢ （1）立即寻址 ➢ （2）绝对寻址 ➢ （3）累加器寻址 ➢ （4）直接寻址 ➢ （5）间接寻址 ➢ （6）存储器映像寄存器寻址 ➢ （7）堆栈寻址 3.2 寻址方式 24

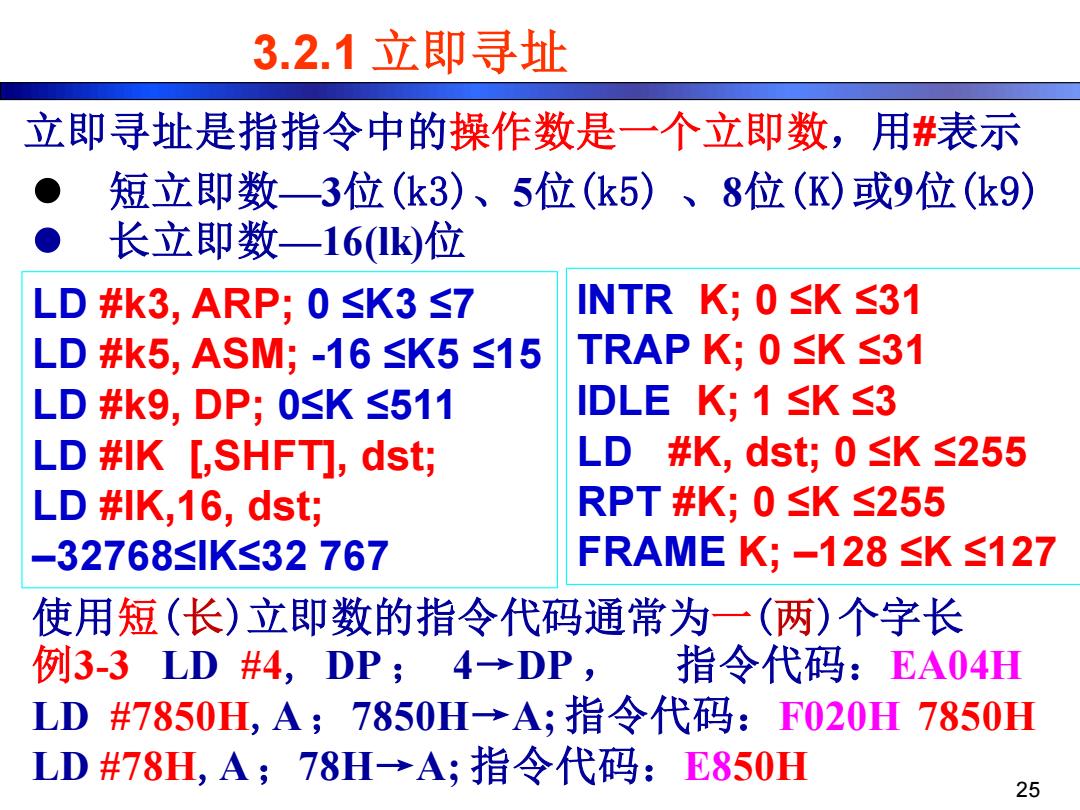

3.2.1立即寻址 立即寻址是指指令中的操作数是一个立即数，用#表示 短立即数一3位(k3)、5位(k5)、8位(K)或9位(k9) 长立即数一16k位 LD#k3,ARP;0≤K3≤7 INTR K;0≤K≤31 LD#k5,ASM;-16≤K5≤15 TRAP K;0≤K≤31 LD #k9,DP;0≤K≤511 IDLE K;1≤K≤3 LD #IK [,SHFT刀，dst; LD #K,dst;0≤K≤255 LD #IK,16,dst; RPT#K;0≤K≤255 -32768≤IK≤32767 FRAME K;-128≤K≤127 使用短（长）立即数的指令代码通常为一（两）个字长 例3-3LD#4,DP;4→DP, 指令代码：EA04H LD #7850H,A;7850H-→A;指令代码：F020H7850H LD#78H,A;78H→A;指令代码：E850H 25
3.2.1 立即寻址 立即寻址是指指令中的操作数是一个立即数，用#表示 l 短立即数—3位(k3)、5位(k5) 、8位(K)或9位(k9) l 长立即数—16(lk)位 25 INTR K; 0 ≤K ≤31 TRAP K; 0 ≤K ≤31 IDLE K; 1 ≤K ≤3 LD #K, dst; 0 ≤K ≤255 RPT #K; 0 ≤K ≤255 FRAME K; –128 ≤K ≤127 使用短(长)立即数的指令代码通常为一(两)个字长 例3-3 LD #4, DP ； 4→DP ， 指令代码：EA04H LD #7850H,A；7850H→A; 指令代码：F020H 7850H LD #78H,A；78H→A; 指令代码：E850H LD #k3, ARP; 0 ≤K3 ≤7 LD #k5, ASM; -16 ≤K5 ≤15 LD #k9, DP; 0≤K ≤511 LD #lK [,SHFT], dst; LD #lK,16, dst; –32768≤lK≤32 767

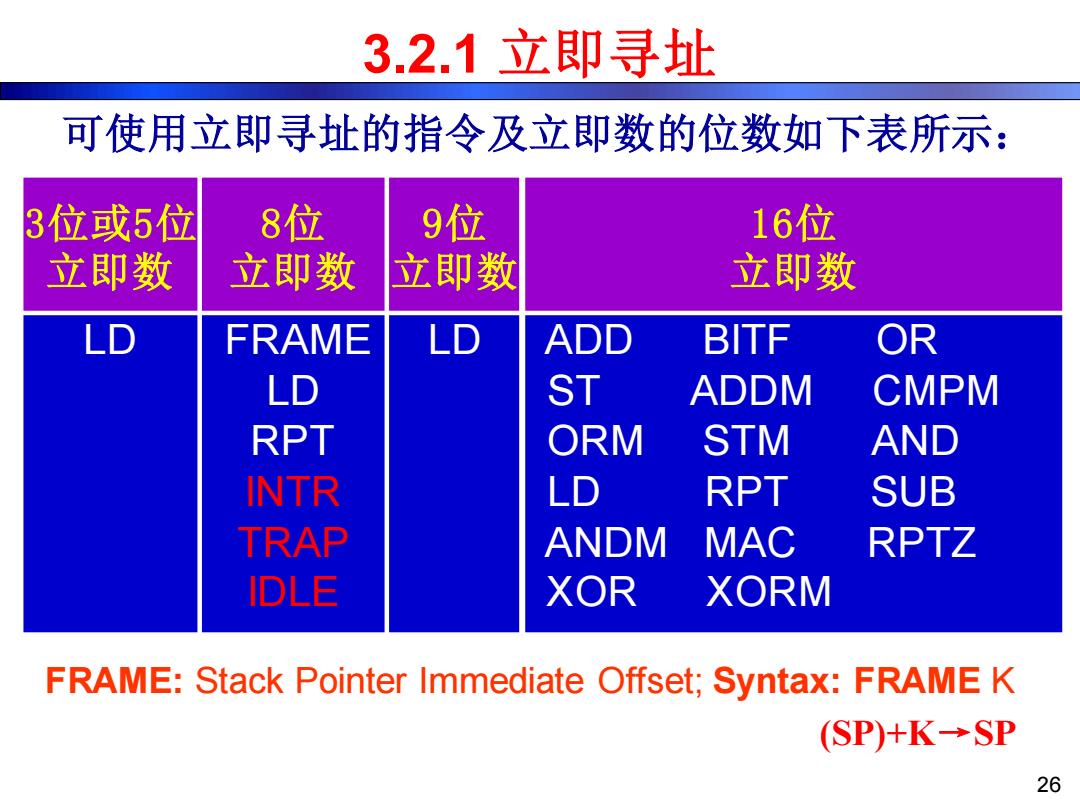

3.2.1立即寻址 可使用立即寻址的指令及立即数的位数如下表所示： 3位或5位 8位 9位 16位 立即数 立即数 立即数 立即数 FRAME ADD BITF OR LD ST ADDM CMPM RPT ORM STM AND INTR LD RPT SUB TRAP ANDM MAC RPTZ IDLE XOR XORM FRAME:Stack Pointer Immediate Offset;Syntax:FRAME K SP)+K→SP 26
可使用立即寻址的指令及立即数的位数如下表所示： 3位或5位 立即数 8位 立即数 9位 立即数 LD FRAME LD RPT INTR TRAP IDLE LD FRAME: Stack Pointer Immediate Offset; Syntax: FRAME K 3.2.1 立即寻址 26 (SP)+K→SP 16位 立即数 ADD BITF OR ST ADDM CMPM ORM STM AND LD RPT SUB ANDM MAC RPTZ XOR XORM
