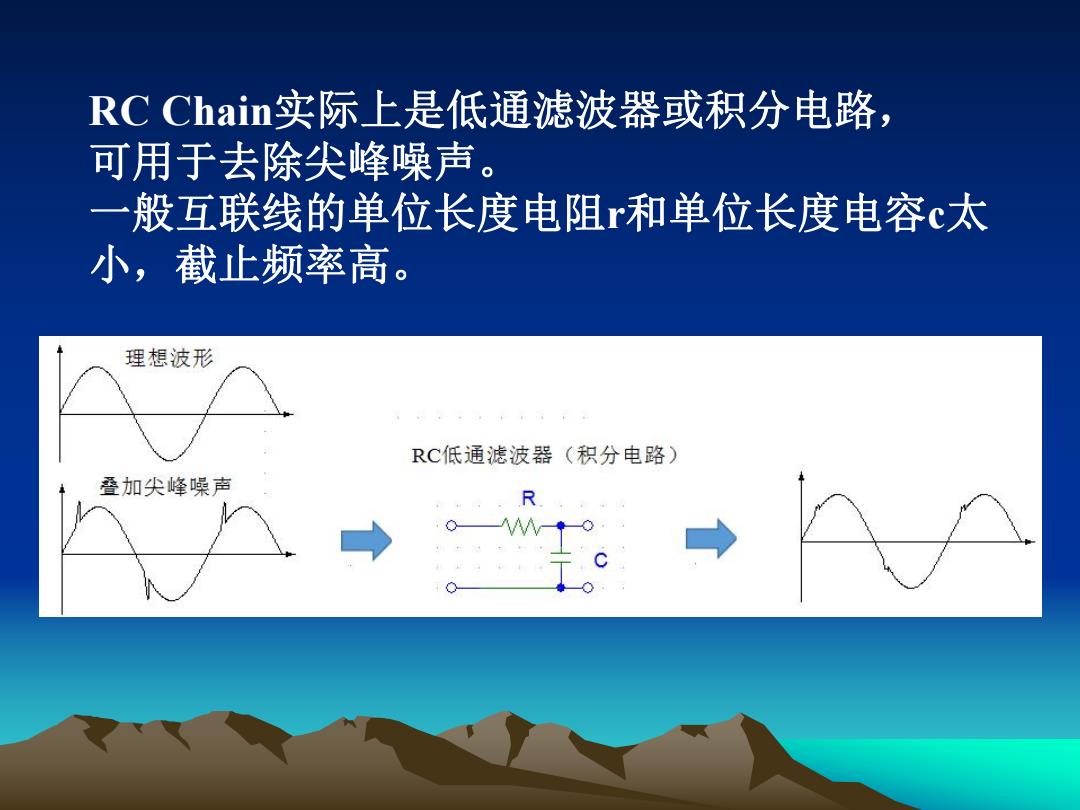

RC Chain实际上是低通滤波器或积分电路， 可用于去除尖峰噪声。 一般互联线的单位长度电阻和单位长度电容c太 小，截止频率高。 理想波形 RC低通滤波器（积分电路） 叠加尖峰噪声 R
RC Chain实际上是低通滤波器或积分电路， 可用于去除尖峰噪声。 一般互联线的单位长度电阻r和单位长度电容c太 小，截止频率高
Voltage Range Lumped RC- Distributed network RC-network 0→50% ) 0.69RC 0.38RC 0-→63%() RC 0.5RC 10%→90%() 2.2RC 0.9RC Step Response of Lumped and Distributed RC Networks: Points of Interest. R R/2 R/2 -MM C/2 π R/2 R/2 R/4 R/2 R/4 w -r C14 士 c/2 士 C/4 C/2 C/2 π2 T2 R/3 R/3 R/3 R/6 R/3 R/3 R/6 w -M Mw∽ C/6 士 工 C/3 WC6 C/3 C/3 C/3 C/3 π3 T3

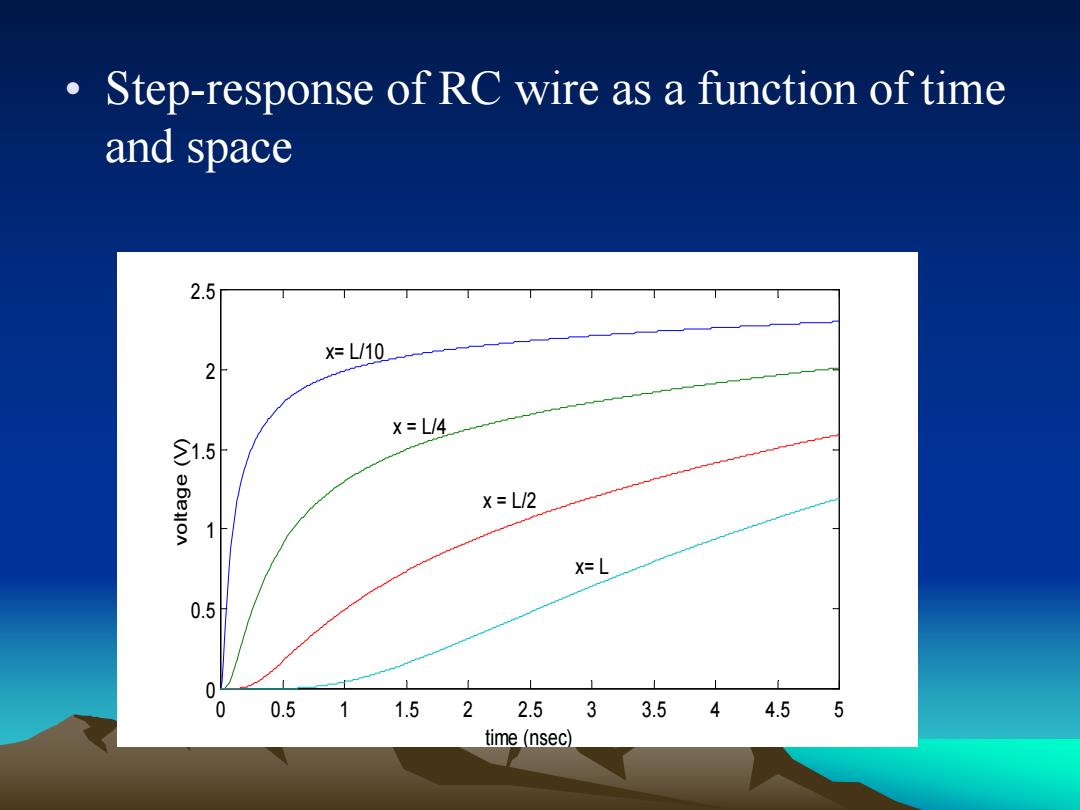

Step-response of RC wire as a function of time and space 2.5 X=U10 2 X=L/4 31.5 a6elon X=L/2 1 X=L 0.5 0 0.511.522.533.544.55 time(nsec)
• Step-response of RC wire as a function of time and space 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 0 0.5 1 1.5 2 2.5 time (nsec) v olta g e (V) x= L/10 x = L/4 x = L/2 x= L

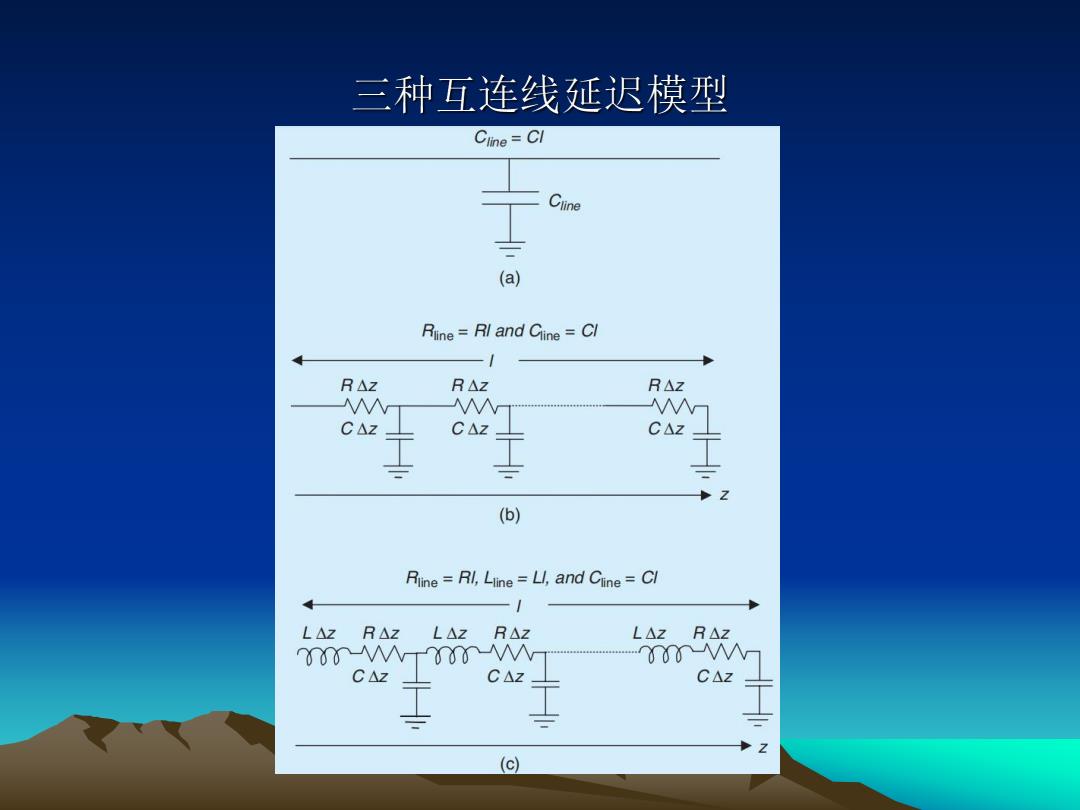

三种互连线延迟模型 Cline=Cl Cline (a) Rine=RI and Cine =CI R△Z R△z R△z T C△z C△z 士 C△Z (b) Rine=RI,Lline =LI,and Cine=Cl LAz R△Z L△zR△z L△zR△z M C△z C△z C△z (c)
2、传输线模型 随电路的开关速度不断提升及铜互连的应用，信号的上升 与下降时间变得可与信号波形“飞跃”导线的时间（由电 磁波速度决定)相比拟，导线电感开始支配延时特性，此 时必须考虑传输线效应。（光速：300μmlps) 麦克斯维方程的解除时间变量外还包含了三个空间变量， 然而分布电路方法除时间变量外仅包含了一个空间变量。 在均匀分布电路理论的基础上，具有常数参量R、L、G 和C的常规双导传输线，其电路简图 R△z L△z R△z L△z B 么，切 讴+△z,) 负载 信号源 V，G△z CΔz V+△z,切 △z
• 2、 传输线模型 • 随电路的开关速度不断提升及铜互连的应用，信号的上升 与下降时间变得可与信号波形“飞跃”导线的时间（由电 磁波速度决定）相比拟，导线电感开始支配延时特性，此 时必须考虑传输线效应。（光速：300μm/ps） 麦克斯维方程的解除时间变量外还包含了三个空间变量， 然而分布电路方法除时间变量外仅包含了一个空间变量。 在均匀分布电路理论的基础上，具有常数参量R、L、G 和C的常规双导传输线，其电路简图
