第六章新型纳米CMOS器件 ·随着器件尺寸不断缩小，体硅CMOS技术发展已经越来越 接近基本物理极限。尺寸缩小受制于经济和物理两方面。 低成本缩小器件尺寸，提高性能的手段在于设计的改进， 除了通过栅工程以及沟道工程来改善小尺寸器件的性能， 开发一些新的器件结构将有助于CMOS克服按比例缩小的限 制，使CMOS技术在纳米时代继续日新月异地发展。 新型纳米CMOS器件 1、新型衬底结构器件 2、新型栅结构器件 3、新型沟道结构器件 4、新型工作机制器件
• 随着器件尺寸不断缩小，体硅CMOS技术发展已经越来越 接近基本物理极限。尺寸缩小受制于经济和物理两方面。 • 低成本缩小器件尺寸，提高性能的手段在于设计的改进， 除了通过栅工程以及沟道工程来改善小尺寸器件的性能， 开发一些新的器件结构将有助于CMOS克服按比例缩小的限 制，使CMOS技术在纳米时代继续日新月异地发展
新型衬底结构器件 SOI MOS:器件 SOI MOSFET是一种采用SOI(Silicon On Insulator)衬底 材料制备的器件。 由于埋氧化层的存在，S0I电路寄生电容小，而且易于实 现全介质隔离，避免了门锁效应。 集成电路各个器件间的电学隔离，采用的是p结的反向偏 置和扩散保护环等方法，但是仍然存在衬底漏电流，金属 互连线与衬底的短路问题，SOI技术的出现，能够完全抑 制这些影响，从物理和电学上形成隔离。由于SOI器件的 寄生电容大幅度的减小，使得集成电路制作在$OI结构的 材料上和制作在传统体桂材料上相比，在功耗和速度方面 均有了极大的改善
• SOI MOS器件 • SOI MOSFET是一种采用SOI(Silicon On Insulator)衬底 材料制备的器件。 • 由于埋氧化层的存在，SOI电路寄生电容小，而且易于实 现全介质隔离，避免了闩锁效应。 • 集成电路各个器件间的电学隔离，釆用的是pn结的反向偏 置和扩散保护环等方法，但是仍然存在衬底漏电流，金属 互连线与衬底的短路问题，SOI技术的出现，能够完全抑 制这些影响，从物理和电学上形成隔离。由于SOI器件的 寄生电容大幅度的减小，使得集成电路制作在SOI结构的 材料上和制作在传统体桂材料上相比，在功耗和速度方面 均有了极大的改善

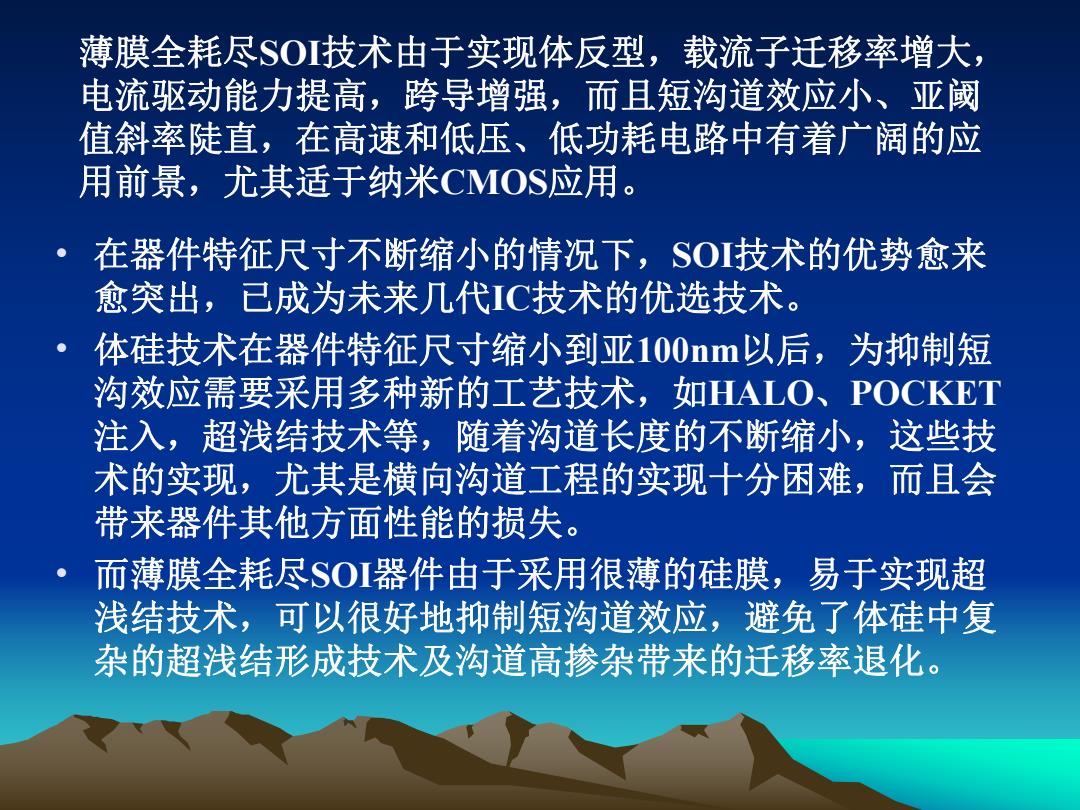

薄膜全耗尽SOI技术由于实现体反型，载流子迁移率增大， 电流驱动能力提高，跨导增强，而且短沟道效应小、亚阈 值斜率陡直，在高速和低压、低功耗电路中有着广阔的应 用前景，尤其适于纳米CMOS应用 在器件特征尺寸不断缩小的情况下，SOI技术的优势愈来 愈突出，已成为未来几代IC技术的优选技术。 体硅技术在器件特征尺寸缩小到亚100nm以后，为抑制短 沟效应需要采用多种新的工艺技术，如HALO、POCKET 注入，超浅结技术等，随着沟道长度的不断缩小，这些技 术的实现，尤其是横向沟道工程的实现十分困难，而且会 带来器件其他方面性能的损失。 而薄膜全耗尽SOI器件由于采用很薄的硅膜，易于实现超 浅结技术，可以很好地抑制短沟道效应，避免了体硅中复 杂的超浅结形成技术及沟道高掺杂带来的迁移率退化
• 在器件特征尺寸不断缩小的情况下，SOI技术的优势愈来 愈突出，已成为未来几代IC技术的优选技术。 • 体硅技术在器件特征尺寸缩小到亚100nm以后，为抑制短 沟效应需要采用多种新的工艺技术，如HALO、POCKET 注入，超浅结技术等，随着沟道长度的不断缩小，这些技 术的实现，尤其是横向沟道工程的实现十分困难，而且会 带来器件其他方面性能的损失。 • 而薄膜全耗尽SOI器件由于采用很薄的硅膜，易于实现超 浅结技术，可以很好地抑制短沟道效应，避免了体硅中复 杂的超浅结形成技术及沟道高掺杂带来的迁移率退化。 薄膜全耗尽SOI技术由于实现体反型，载流子迁移率增大， 电流驱动能力提高，跨导增强，而且短沟道效应小、亚阈 值斜率陡直，在高速和低压、低功耗电路中有着广阔的应 用前景，尤其适于纳米CMOS应用
模型方面，UC Berkeley大学开发的BSIMSOI模型已嵌入 到电路模拟软件SPICE中。 SOI材料方面，除了以前的注氧隔离(SMOX技术和键合 减薄BONDED)技术，近年来还兴起了智能剥离(smart- cut)技术等。 产品现状，随着美国BM公司、我国台湾TSMC公司宣布 提供SOI的加工服务，美国AMD公司宣布100nm以后的产 品全线SOI化。 S0I技术应用在军工方面，也显示出了极大的潜力，这主 要是由于S0I技术是传统体硅辐照产生少数载流子的硅体 积相应地减小了3个数量级，因此，采用$0I技术的集成 电路，耐瞬时辐照的特性比传统体桂器件高出许多
• 模型方面，UC Berkeley大学开发的BSIMSOI模型已嵌入 到电路模拟软件SPICE中。 • SOI材料方面，除了以前的注氧隔离(SIMOX)技术和键合 减薄(BONDED)技术，近年来还兴起了智能剥离(smart- cut)技术等。 • 产品现状，随着美国IBM公司、我国台湾TSMC公司宣布 提供SOI的加工服务，美国AMD公司宣布100nm以后的产 品全线SOI化。 • SOI技术应用在军工方面，也显示出了极大的潜力，这主 要是由于SOI技术是传统体硅辐照产生少数载流子的硅体 积相应地减小了 3个数量级，因此，采用SOI技术的集成 电路，耐瞬时辐照的特性比传统体桂器件高出许多
SOI材料及制备 早在1948年，就出现了绝缘衬底上生长单晶半导体薄膜， Ellemeni和Wilman成功地在NaCl上生长了一层PbS薄膜。 1963年和1964年间，Manaseviti和Simpson首先报道了在蓝 宝石上外延生长单晶硅，从而在蓝宝石上开始成功地生长 了合乎器件质量要求的硅膜，随后，在生长大尺寸蓝宝石 衬底和这些衬底表面的制备方面也取得了进展，这就使得 在20世纪60年代末和70年代，对可行的$0I技术来说，蓝 宝石上外延硅(SOS:Silicon On Sapphire)被认为是最有希 望的技术途径。 SOS技术存在的问题：硅-蓝宝石界面要比Si-Si02界面质量 差；蓝宝石的介电常数接近于10，寄生电容大；热膨胀系 数比硅高出一倍，引入应力；衬底的自掺杂效应，A会渗 入硅，蓝宝石导热性能差
• 早在1948年，就出现了绝缘衬底上生长单晶半导体薄膜， Ellemen和Wilman成功地在NaCl上生长了一层PbS薄膜。 1963年和1964年间，Manasevit和Simpson首先报道了在蓝 宝石上外延生长单晶硅，从而在蓝宝石上开始成功地生长 了合乎器件质量要求的硅膜，随后，在生长大尺寸蓝宝石 衬底和这些衬底表面的制备方面也取得了进展，这就使得 在20世纪60年代末和70年代，对可行的SOI技术来说，蓝 宝石上外延硅(SOS: Silicon On Sapphire)被认为是最有希 望的技术途径。 SOS技术存在的问题：硅-蓝宝石界面要比Si-Si02界面质量 差；蓝宝石的介电常数接近于10，寄生电容大；热膨胀系 数比硅高出一倍，引入应力；衬底的自掺杂效应，Al会渗 入硅，蓝宝石导热性能差。 SOI材料及制备
