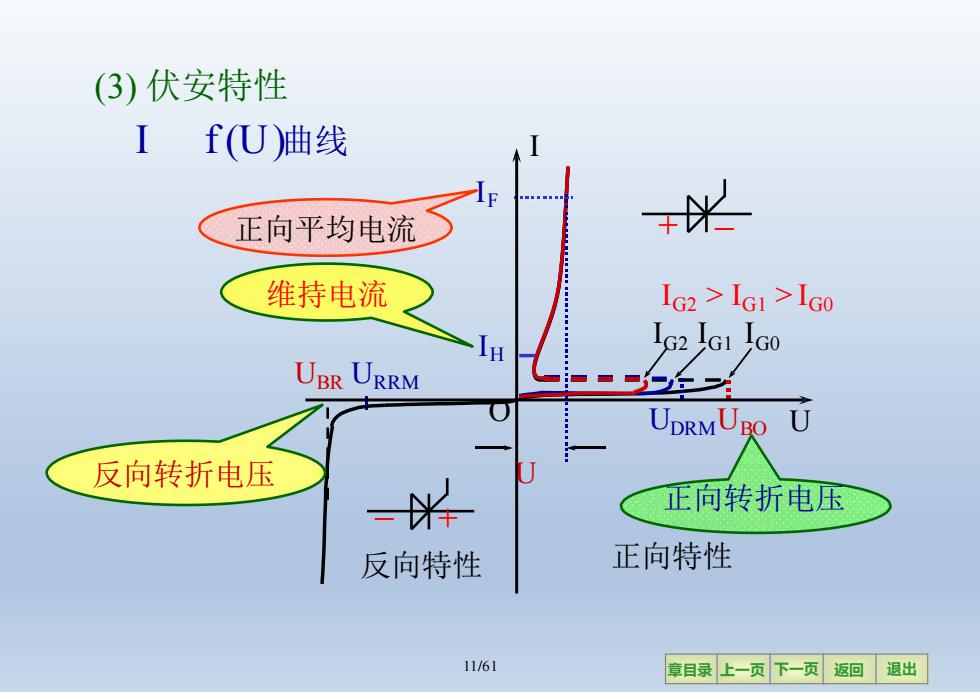

(3)伏安特性 f(U)曲线 正向平均电流 维持电流 IG2 IGI >IGO 1G2 IG1 IGO UBR URRM UDRMUBO U 反向转折电压 正向转折电压 反向特性 正向特性 11/61 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 反向特性 UBR URRM IF UDRMUBO 正向转折电压 正向特性 IH U I IG2 > IG1 > IG0 IG2 IG1 IG0 + _ + _ 反向转折电压 正向平均电流 维持电流 O U (3) 伏安特性 I f (U)曲线 11/61

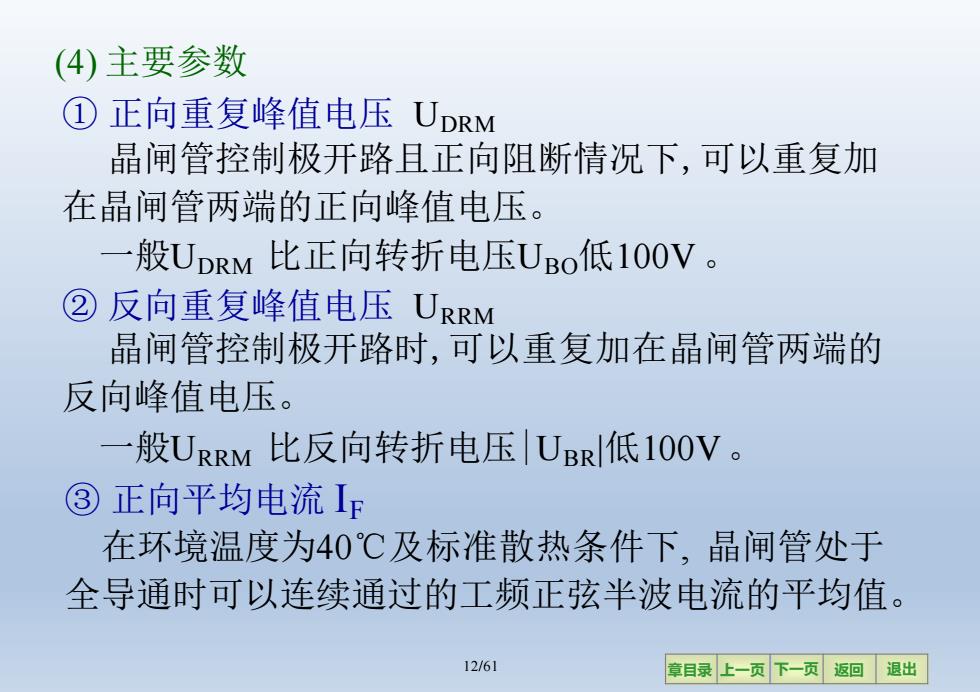

(4)主要参数 ① 正向重复峰值电压UDRM 晶闸管控制极开路且正向阻断情况下，可以重复加 在晶闸管两端的正向峰值电压。 般UDRM比正向转折电压UBo低10OV。 ②反向重复峰值电压URRM 晶闸管控制极开路时，可以重复加在晶闸管两端的 反向峰值电压。 般URRM比反向转折电压UBR低IOOV。 ③正向平均电流I 在环境温度为40℃及标准散热条件下，晶闸管处于 全导通时可以连续通过的工频正弦半波电流的平均值。 12/61 章目录上一页下一页返回退出
12/61 章目录 上一页 下一页 返回 退出 (4) 主要参数 ① 正向重复峰值电压 UDRM 晶闸管控制极开路且正向阻断情况下,可以重复加 在晶闸管两端的正向峰值电压。 一般UDRM 比正向转折电压UBO低100V 。 ② 反向重复峰值电压 URRM 晶闸管控制极开路时,可以重复加在晶闸管两端的 反向峰值电压。 一般URRM 比反向转折电压|UBR|低100V。 ③ 正向平均电流 IF 在环境温度为40℃及标准散热条件下, 晶闸管处于 全导通时可以连续通过的工频正弦半波电流的平均值

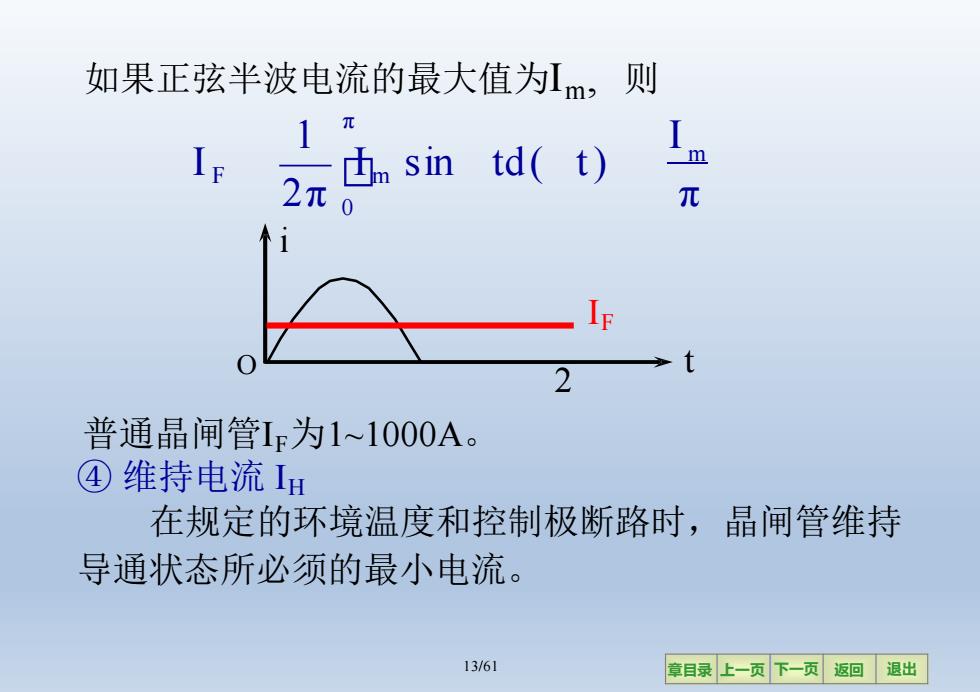

如果正弦半波电流的最大值为m,! 则 1π IF sin td(t) m 20 元 IF 普通晶闸管1F为1~1000A。 ④维持电流IH 在规定的环境温度和控制极断路时，晶闸管维持 导通状态所必须的最小电流。 13/61 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 t 2 O π 1 π 2π 0 i I I F □I m sin td( t) m IF 13/61 如果正弦半波电流的最大值为Im, 则 普通晶闸管IF为1~1000A。 ④ 维持电流 IH 在规定的环境温度和控制极断路时，晶闸管维持 导通状态所必须的最小电流

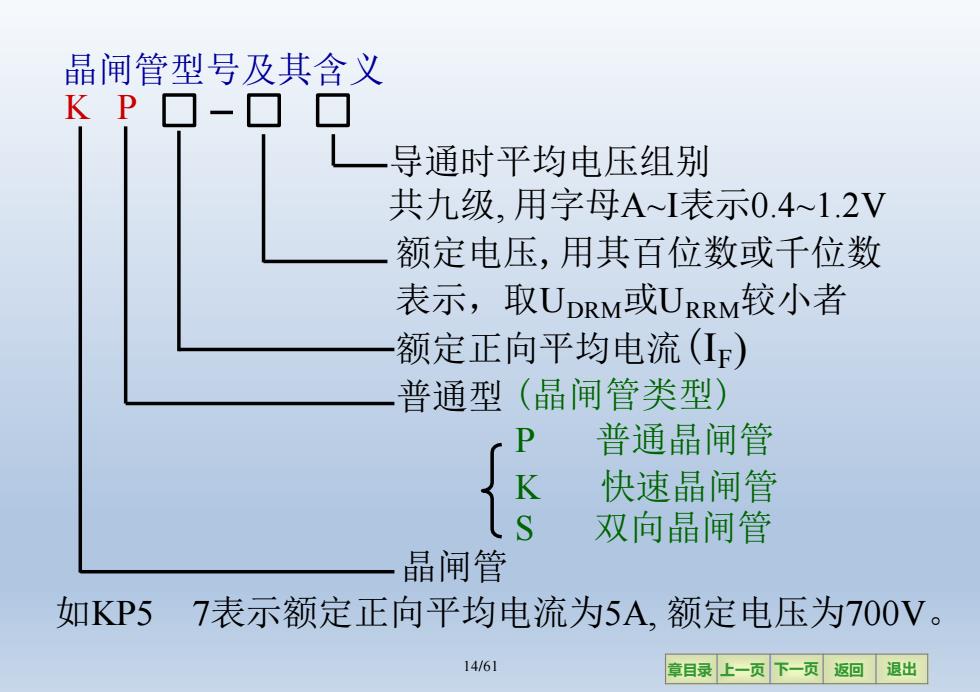

晶闸管型号及其含义 KP□ 导通时平均电压组别 共九级，用字母A~I表示0.4~1.2V 额定电压，用其百位数或千位数 表示，取UDRM或URRM较小者 额定正向平均电流(I) 普通型（晶闸管类型） 普通晶闸管 K 快速晶闸管 双向晶闸管 晶闸管 如KP57表示额定正向平均电流为5A,额定电压为700V。 14/61 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 晶闸管型号及其含义 K P 导通时平均电压组别 共九级, 用字母A~I表示0.4~1.2V 额定电压,用其百位数或千位数 表示，取UDRM或URRM较小者 额定正向平均电流(IF) 普通型 (晶闸管类型) P 普通晶闸管 K 快速晶闸管 S 双向晶闸管 晶闸管 如KP5 7表示额定正向平均电流为5A, 额定电压为700V。 14/61

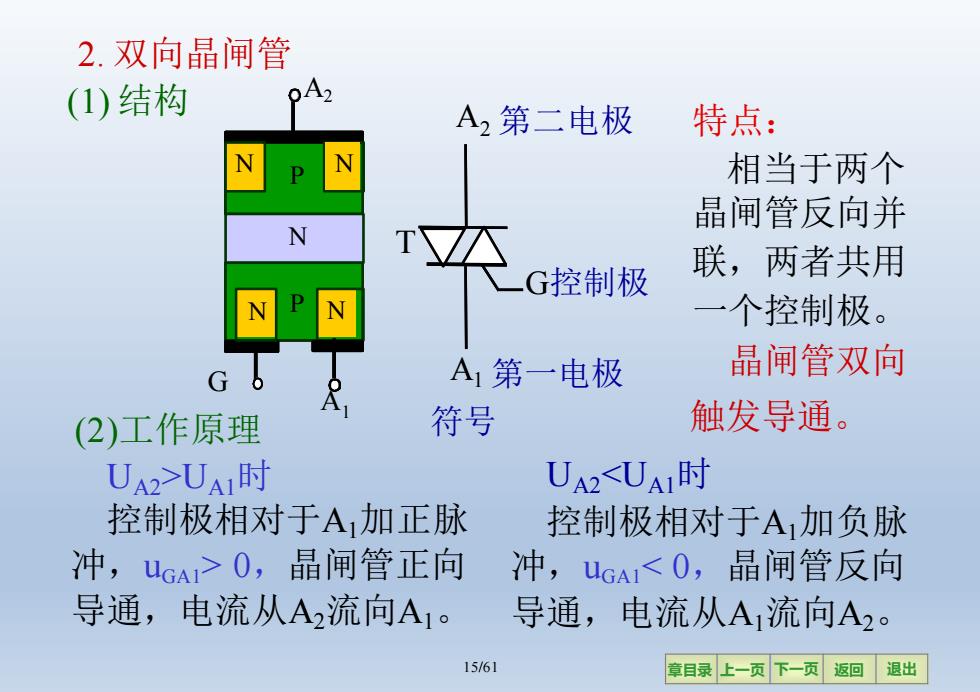

2.双向晶闸管 (1)结构 0A2 A2第二电极 特点： 相当于两个 晶闸管反向并 N G控制极 联，两者共用 个控制极。 A1第一电极 晶闸管双向 (2)工作原理 符号 触发导通。 UA2>UA1时 UA2<UAI时 控制极相对于A,加正脉 控制极相对于A加负脉 冲，uGA>O,晶闸管正向 冲，uGA1<O,晶闸管反向 导通，电流从A2流向A1。 导通，电流从A流向A2。 15/61 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2. 双向晶闸管 特点： 相当于两个 晶闸管反向并 联，两者共用 一个控制极。 晶闸管双向 触发导通。 UA2>UA1时 控制极相对于A1加正脉 冲，uGA1> 0，晶闸管正向 UA2<UA1时 控制极相对于A1加负脉 冲，uGA1< 0，晶闸管反向 (2)工作原理 (1) 结构 N N P N N P N G A1 N N P N N P N N P N A2 N N N T A 导通，电流从A2流向A1。 15/61 导通，电流从A1流向A2。 2 第二电极 G控制极 A1 第一电极 符号
