第二节1 配方依据 2.2.1主要氧化物在坯料中的作用 K20、Na20: ·主要由长石（瓷土）引入。 ·与A203Si02形成玻璃相。 ·助熔作用，K,0、Na20含量过高(>5%)，急刷降低烧 成温度，热稳定性大大降低，一般控制含量在5%以下。可 提高白度

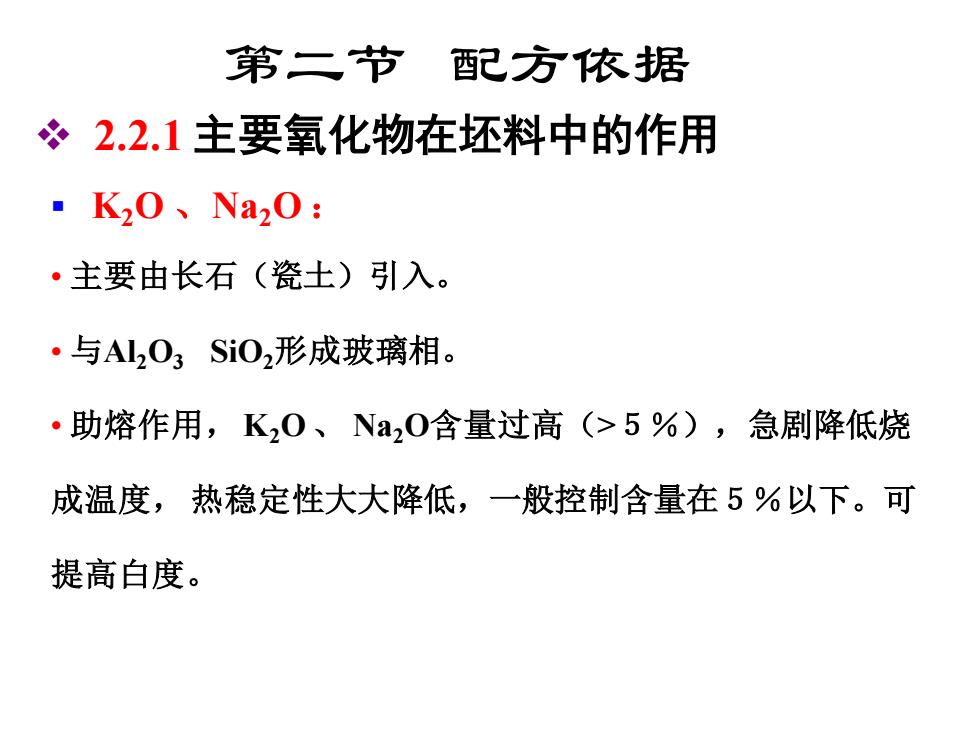

第二节 配方依据 ❖ 2.2.1 主要氧化物在坯料中的作用 ▪ K2O 、Na2O ： • 主要由长石（瓷土）引入。 • 与Al2O3 SiO2形成玻璃相。 • 助熔作用，K2O 、 Na2O含量过高（>５％），急剧降低烧 成温度， 热稳定性大大降低，一般控制含量在５％以下。可 提高白度
第二节配方依据 2.2.1主要氧化物在坯料中的作用 ■瓷坯中各氧化物间关系： ·n（Al203)/m(Si02)=1:5 ·坯料中的A203不低于2mol

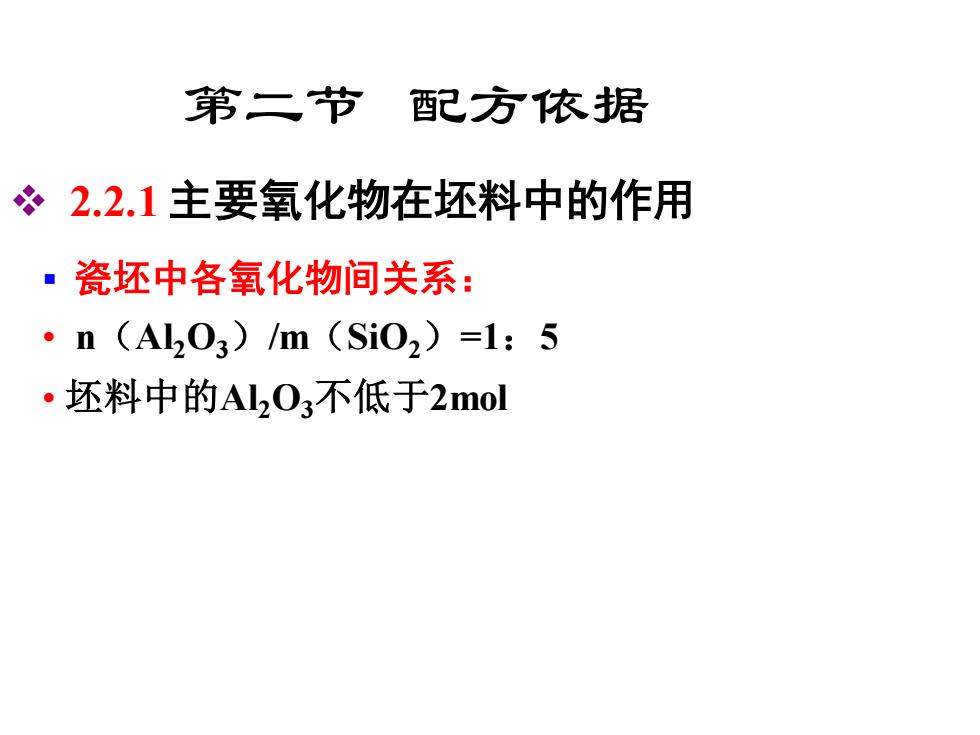

第二节 配方依据 ❖ 2.2.1 主要氧化物在坯料中的作用 ▪ 瓷坯中各氧化物间关系： • n（Al2O3）/m（SiO2）=1：5 • 坯料中的Al2O3不低于2mol
第二节1 配方依据 冬2.2.2配方调试 ■原则：配方是在示性矿物组成的基础上，考虑到实际原料 及生产工艺因素而定的。 ·基础：配方调试的理论基础：K20一Al,03一Si02系统三元 相图P85)

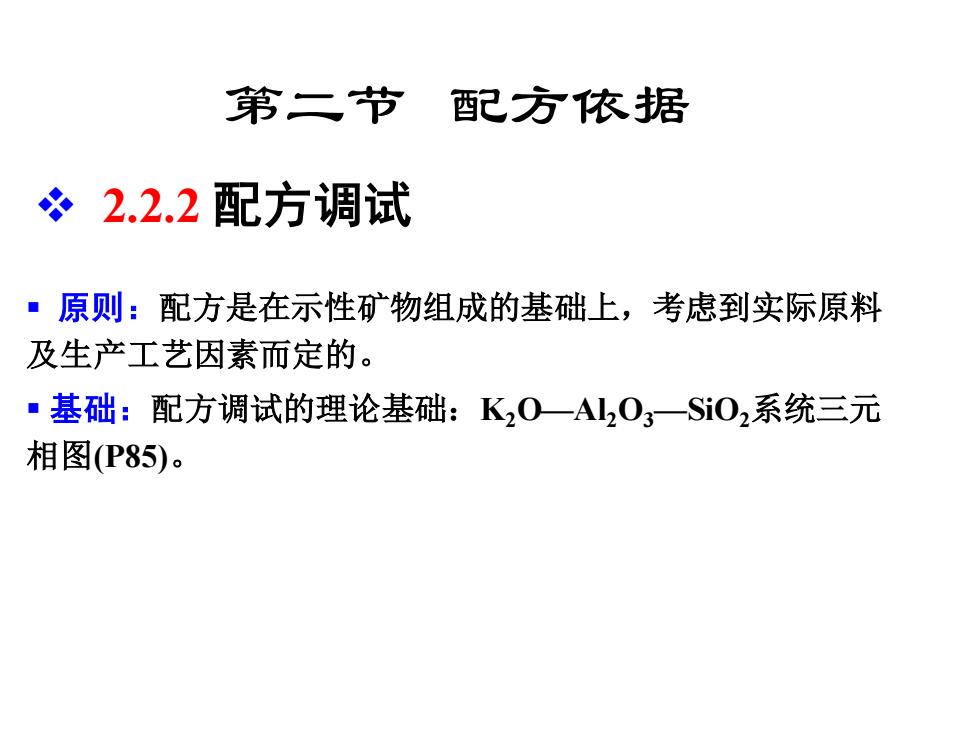

第二节 配方依据 ❖ 2.2.2 配方调试 ▪ 原则：配方是在示性矿物组成的基础上，考虑到实际原料 及生产工艺因素而定的。 ▪ 基础：配方调试的理论基础：K2O—Al2O3—SiO2系统三元 相图(P85)
第二节 配方依据 2.2.2配方调试 ·配方调试的理论基础： K20一Al203—Si02系统三元相图。 ·E:三元系统的最低共熔点 ·B:石榴石的组成点 ·M:莫来石的组成点 ·长石质瓷的组成范围在直线ME的 两侧。此区域的物相为莫来石， 玻璃相，残余石英，方石英。 M 三元系统最低共熔点E的温度 为980℃（上下20℃） 范围波动。 瓷的组成范围越近E点，KO Al203 成瓷温度越低，液相量越多， 莫来石越少。瓷的组成越近M点， 成瓷温度越高，莫来石的量越多，液相量越少

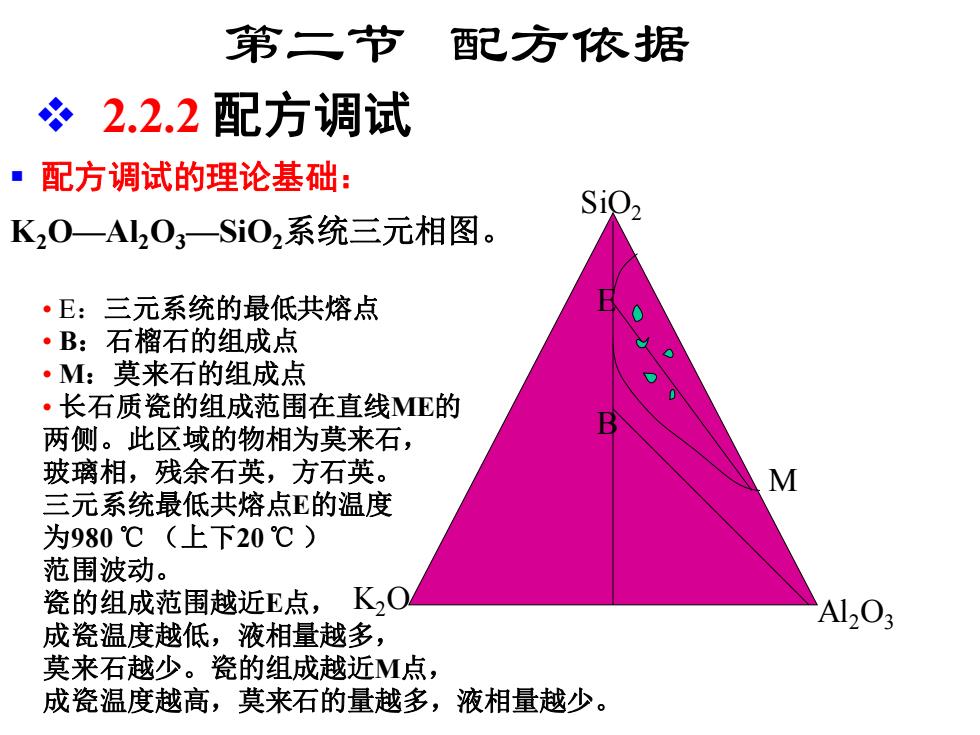

E M B SiO2 K2O Al2O3 • E：三元系统的最低共熔点 • B：石榴石的组成点 • M：莫来石的组成点 • 长石质瓷的组成范围在直线ME的 两侧。此区域的物相为莫来石， 玻璃相，残余石英，方石英。 三元系统最低共熔点E的温度 为980 ℃ （上下20 ℃ ） 范围波动。 瓷的组成范围越近E点， 成瓷温度越低，液相量越多， 莫来石越少。瓷的组成越近M点， 成瓷温度越高，莫来石的量越多，液相量越少。 第二节 配方依据 ❖ 2.2.2 配方调试 ▪ 配方调试的理论基础： K2O—Al2O3—SiO2系统三元相图
第二节 配方依据 2.2.2配方的调试 ■①配方中的粘土，应用高岭土或烧后呈白色的粘土，为提 高成型性能，也可采用一定量的高可塑性粘土。如：用膨润 土时，用量不超过5%。 ■②在不需提高可塑性时，但需增加Al203的量，可将部分 粘土煅烧为熟料。用量一般小于10%。 ·③主要用钾长石，钾长石的熔融特性保证在成瓷温度下提 供足够的玻璃相，坯体得到良好的烧结，坯体不变形。钠长 石，高温粘度小，流动性大，易变形，烧成不易控制，但钠 长石利于晶体发育成长，降低烧成温度的作用大于钾长石

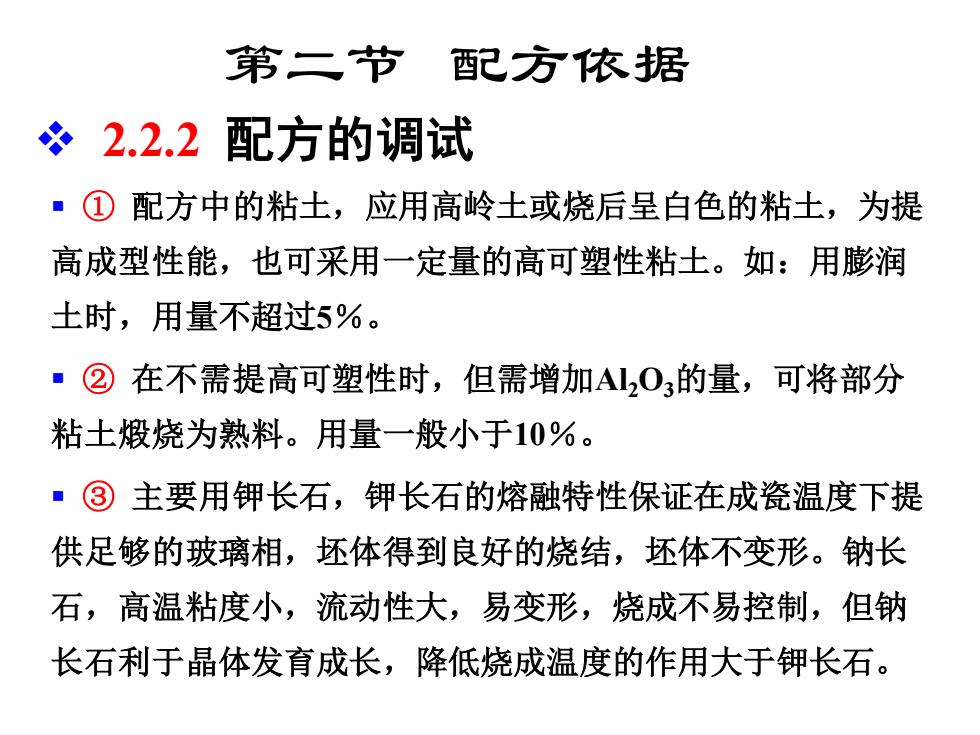

第二节 配方依据 ❖ 2.2.2 配方的调试 ▪ ① 配方中的粘土，应用高岭土或烧后呈白色的粘土，为提 高成型性能，也可采用一定量的高可塑性粘土。如：用膨润 土时，用量不超过5％。 ▪ ② 在不需提高可塑性时，但需增加Al2O3的量，可将部分 粘土煅烧为熟料。用量一般小于10％。 ▪ ③ 主要用钾长石，钾长石的熔融特性保证在成瓷温度下提 供足够的玻璃相，坯体得到良好的烧结，坯体不变形。钠长 石，高温粘度小，流动性大，易变形，烧成不易控制，但钠 长石利于晶体发育成长，降低烧成温度的作用大于钾长石
