要 目 6.1釉层形成过程的反应 6.2釉料与坯体的作用 6.3釉层的显微结构 习题
要 目 ❖ 6.1 釉层形成过程的反应 ❖ 6.2 釉料与坯体的作用 ❖ 6.3 釉层的显微结构 ❖ 习 题
6.1釉层形成过程的反应 釉层形成过程的反应为：原料的分解、化合、熔 化及凝固（包括析晶）交叉或重复出现。 ■6.1.1釉料加热时的变化 ■6.1.2釉层冷却时的变化 ·6.1.3釉层中气泡的产生
6.1釉层形成过程的反应 釉层形成过程的反应为：原料的分解、化合、熔 化及凝固（包括析晶) 交叉或重复出现。 ▪ 6.1.1 釉料加热时的变化 ▪ 6.1.2 釉层冷却时的变化 ▪ 6.1.3 釉层中气泡的产生
6.1釉层形成过程的反应 6.1.1釉料加热时的变化 (1)原料的分解；(2)化合与固相反应；(3)氧化物挥发； (4)烧结；（⑤）熔融； 6.1.1.1原料的分解 ·包括碳酸盐、硝酸盐、硫酸盐及氧化物的分解和原料中 吸附水、结晶水的排出。 ·釉用原料如粘土脱水，有机物挥发，碳酸盐、硫酸盐、 磷酸盐、硝酸盐、硼砂、硼酸、石灰石、方解石等分解
6.1.1 釉料加热时的变化 (1)原料的分解；(2)化合与固相反应；(3)氧化物挥发； (4)烧结；(5)熔融； 6.1.1.1 原料的分解 ▪ 包括碳酸盐、硝酸盐、硫酸盐及氧化物的分解和原料中 吸附水、结晶水的排出。 ▪ 釉用原料如粘土脱水，有机物挥发，碳酸盐、硫酸盐、 磷酸盐、硝酸盐、硼砂、硼酸、石灰石、方解石等分解。 6.1釉层形成过程的反应
6.1釉层形成过程的反应 6.1.1釉料加热时的变化 6.11.2化合与固相反应 ■温度升高时，易熔氧化物同A山203和SiO2等发生反应，形成了 新的共熔物，碱土金属碳酸盐与石英形成硅酸盐： Na2C03与Si02在500℃以下生成Na,Si03 CaC03与SiO2形成CaSiO3, CaC03与高岭土<800℃生成Ca0Al,03,>800℃生成CaSi03 Pb0与Si0,在600℃~700℃PbSi03 固相反应 Zn0与Si02 2ZnO.SiO, ·液相出现会促进上述反应进行

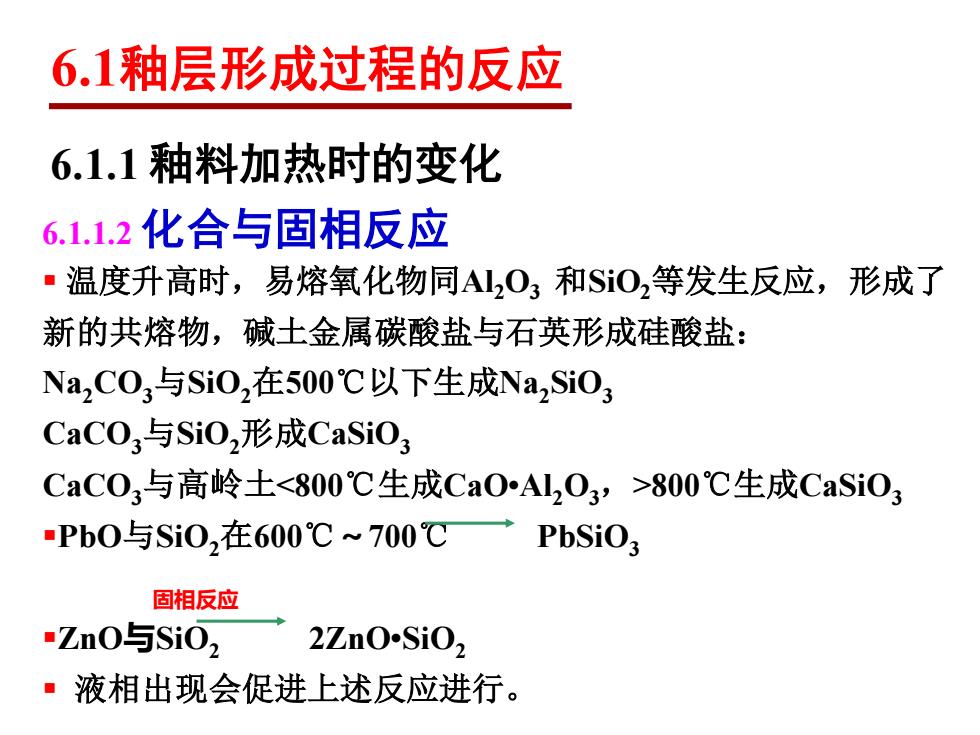

6.1.1 釉料加热时的变化 6.1.1.2 化合与固相反应 ▪ 温度升高时，易熔氧化物同Al2O3 和SiO2等发生反应，形成了 新的共熔物，碱土金属碳酸盐与石英形成硅酸盐： Na2CO3与SiO2在500℃以下生成Na2 SiO3 CaCO3与SiO2形成CaSiO3 CaCO3与高岭土<800℃生成CaO•Al2O3，>800℃生成CaSiO3 ▪PbO与SiO2在600℃～700℃ PbSiO3 固相反应 ▪ZnO与SiO2 2ZnO•SiO2 ▪ 液相出现会促进上述反应进行。 6.1釉层形成过程的反应
6.1釉层形成过程的反应 6.1.1釉料加热时的变化 6.1.1.3釉中组分的挥发 ·挥发的大小取决于各组分蒸气压、加热时间、窑炉气氛等因 素。 ·氧化铅、硼砂，硼酸、钠和钾盐、氧化锑、芒硝等均会有不 同程度的挥发，这些物质中硼酸和钾盐类较易挥发。 ·液相出现会促进上述反应进行。 ·硼一450℃；铅一850℃；铬一1000℃。 6.11.4烧结 ·烧结是指将粉末状态的物质经过加热转化为具有一定强度的 凝集块状物质的过程。本质：降低颗粒表面能的过程
6.1.1 釉料加热时的变化 6.1.1.3 釉中组分的挥发 ▪ 挥发的大小取决于各组分蒸气压、加热时间、窑炉气氛等因 素。 ▪ 氧化铅、硼砂，硼酸、钠和钾盐、氧化锑、芒硝等均会有不 同程度的挥发，这些物质中硼酸和钾盐类较易挥发。 ▪ 液相出现会促进上述反应进行。 ▪ 硼－450℃；铅－850℃；铬－1000℃。 6.1.1.4 烧结 ▪ 烧结是指将粉末状态的物质经过加热转化为具有一定强度的 凝集块状物质的过程。本质：降低颗粒表面能的过程。 6.1釉层形成过程的反应
