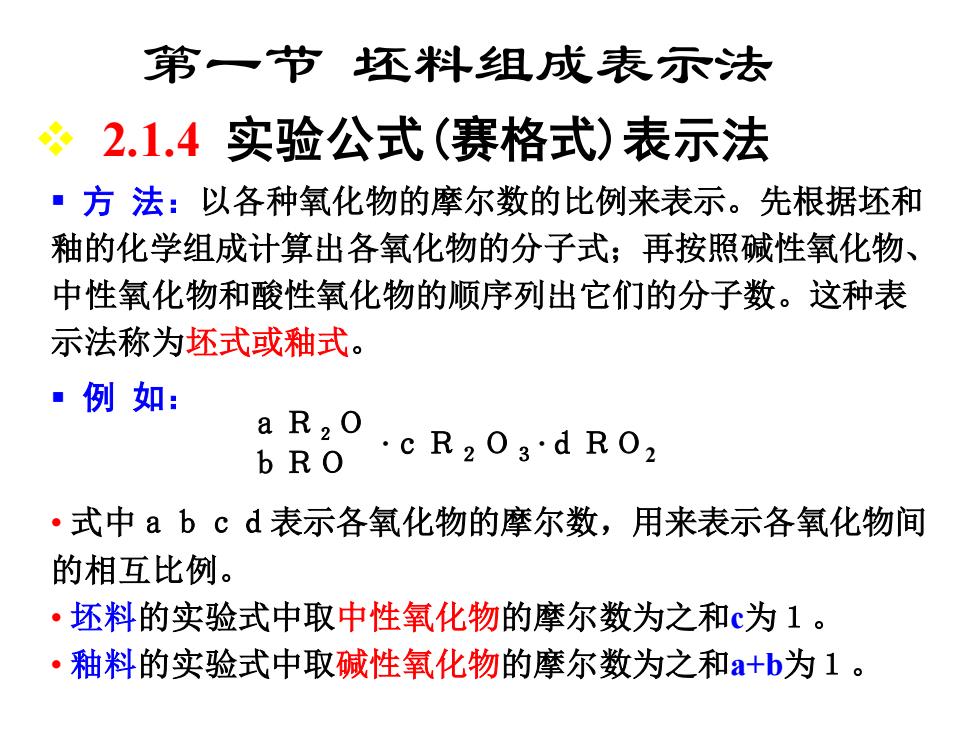

第一节还料组成表示法 2.1.4实验公式（赛格式）表示法 ■方法：以各种氧化物的摩尔数的比例来表示。先根据坯和 釉的化学组成计算出各氧化物的分子式；再按照碱性氧化物、 中性氧化物和酸性氧化物的顺序列出它们的分子数。这种表 示法称为坯式或釉式。 ·例如： 8R&°eR,0sdRo: ·式中abcd表示各氧化物的摩尔数，用来表示各氧化物间 的相互比例。 ·坯料的实验式中取中性氧化物的摩尔数为之和c为1。 ·釉料的实验式中取碱性氧化物的摩尔数为之和a+b为1
第一节 坯料组成表示法 ❖ 2.1.4 实验公式(赛格式)表示法 ▪ 方 法：以各种氧化物的摩尔数的比例来表示。先根据坯和 釉的化学组成计算出各氧化物的分子式；再按照碱性氧化物、 中性氧化物和酸性氧化物的顺序列出它们的分子数。这种表 示法称为坯式或釉式。 ▪ 例 如： ａＲ２Ｏ ｂＲＯ ·ｃＲ２Ｏ３·ｄＲＯ2 • 式中ａｂｃｄ表示各氧化物的摩尔数，用来表示各氧化物间 的相互比例。 • 坯料的实验式中取中性氧化物的摩尔数为之和c为１。 • 釉料的实验式中取碱性氧化物的摩尔数为之和a+b为１
第一节还料组成表示法 2.1.5分子式表示法 ■方法：分子式表示其组成。电子工业用的陶瓷常用。 ·如最简单锆一钛一铅固溶体的分子式： Pb(ZrxTi1.x)O3 表示一PbTi O3中的Ti有x%被Zr取代 ·陶瓷中常掺和一些改性物质。它们的数量用重量百分数或分 子百分数表示。如： Pbo.920Mgo.040 Sro.02sBao.01s (Zro.s3Tio.47)O3+0.5wt%CeO2+0.225wt%MnO2 表示一Pb(Zro.53Ti0.47)O3中的Pb有4%分子被Mg取代， 2.5%分子被Sr取代，1.5%被Ba取代；PbTi03中的Ti有53% 分子被Zr取代。CeO和MnO2为外加改性物质
第一节 坯料组成表示法 ❖ 2.1.5 分子式表示法 ▪ 方 法：分子式表示其组成。电子工业用的陶瓷常用。 • 如最简单锆－钛－铅固溶体的分子式： Pb(ZrXTi1-x )O3 表示——PbTi O3中的Ti有x％被Zr取代 • 陶瓷中常掺和一些改性物质。它们的数量用重量百分数或分 子百分数表示。如： Pb0.920Mg0.040 Sr0.025Ba0.015·（Zr0.53Ti0.47 ）O3+0.5wt％CeO2+0.225wt%MnO2 表示——Pb（Zr0.53 Ti0.47）O3中的Pb有4％分子被Mg取代， 2.5％分子被Sr取代，1.5％被Ba取代；PbTi O3中的Ti有53％ 分子被Zr取代。CeO和MnO2为外加改性物质

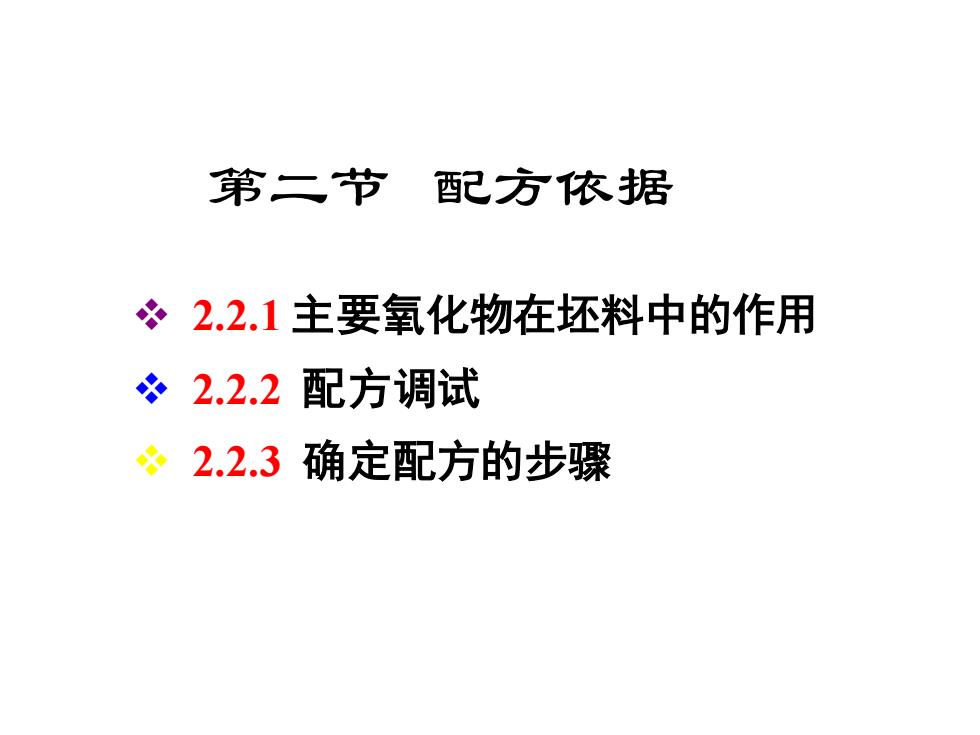

第二节配方依据 2.2.1主要氧化物在坯料中的作用 2.2.2配方调试 2.2.3确定配方的步骤
第二节 配方依据 ❖ 2.2.1 主要氧化物在坯料中的作用 ❖ 2.2.2 配方调试 ❖ 2.2.3 确定配方的步骤
第二节 配方依据 2.2.1主要氧化物在坯料中的作用 .Si02: ·主要由石英引入，也可由粘土，长石引入。是成瓷的主要成 分。 ·部分Si02与Al,03在高温下生成莫来石；部分Si02以残余石 英形式存在，这是构成瓷体的骨架，提供瓷体的机械强度。 ·部分SO,与碱性氧化物在高温下形成玻璃体，使坯体呈半透 明性。 ·注意：SO,含量高，热稳定性差，易于炸裂。工艺过程不 易控制
第二节 配方依据 ❖ 2.2.1 主要氧化物在坯料中的作用 ▪ SiO2 ： • 主要由石英引入，也可由粘土，长石引入。是成瓷的主要成 分。 • 部分 SiO2与Al2O3在高温下生成莫来石；部分SiO2以残余石 英形式存在，这是构成瓷体的骨架，提供瓷体的机械强度。 • 部分SiO2与碱性氧化物在高温下形成玻璃体，使坯体呈半透 明性。 • 注意： SiO2含量高，热稳定性差，易于炸裂。工艺过程不 易控制
第二节 配方依据 ÷2.2.1主要氧化物在坯料中的作用 Al203: ·主要由粘土，长石引入，成瓷的主要成分。 ·部分于莫来石中，部分于碱性氧化物形成玻璃体。 ·相对提高A,O3含量，可提高白度，热稳定性，化学稳定性， 和机械强度。 ·工艺过程：A山203含量高，烧成温度高；A山2O3含量低，烧成 时易变形
第二节 配方依据 ❖ 2.2.1 主要氧化物在坯料中的作用 ▪ Al2O3 ： • 主要由粘土，长石引入，成瓷的主要成分。 • 部分于莫来石中，部分于碱性氧化物形成玻璃体。 • 相对提高Al2O3含量，可提高白度，热稳定性，化学稳定性， 和机械强度。 •工艺过程：Al2O3含量高，烧成温度高；Al2O3含量低，烧成 时易变形
