对于行间中耕的要求是：除净杂草．不伤及幼苗，表土松碎且不伤害作物根系； 土壤位移要小，以利于保墒；中耕机能满足不同行距的要求，中耕深浅一致。调 节方便，行走直，不摆动，仿形性好。 对于全面中耕的要求是：能够除尽杂草，松碎表土，不漏耕；不堵塞。 二、中耕机的类型及一般构造 中耕机的种类很多，按动力可分为人力、畜力和机力三种类型。机力中耕机又根 据与拖拉机的连按形式分为牵引式、悬挂式和直连式三种。按工作条件可分为旱 地中耕机和水田中耕机两大类。按工作性质可分为全面中耕机、行间中耕机、通 用中耕机、间苗机等类型。此外还有播种中耕通用机、中耕培土机及中耕施肥机 等。按工作部件的工作原理可分为锄铲式中耕机和回转式中耕机两类
对于行间中耕的要求是：除净杂草．不伤及幼苗，表土松碎且不伤害作物根系； 土壤位移要小，以利于保墒；中耕机能满足不同行距的要求，中耕深浅一致。调 节方便，行走直，不摆动，仿形性好。 对于全面中耕的要求是：能够除尽杂草，松碎表土，不漏耕；不堵塞。 二、中耕机的类型及一般构造 中耕机的种类很多，按动力可分为人力、畜力和机力三种类型。机力中耕机又根 据与拖拉机的连按形式分为牵引式、悬挂式和直连式三种。按工作条件可分为旱 地中耕机和水田中耕机两大类。按工作性质可分为全面中耕机、行间中耕机、通 用中耕机、间苗机等类型。此外还有播种中耕通用机、中耕培土机及中耕施肥机 等。按工作部件的工作原理可分为锄铲式中耕机和回转式中耕机两类

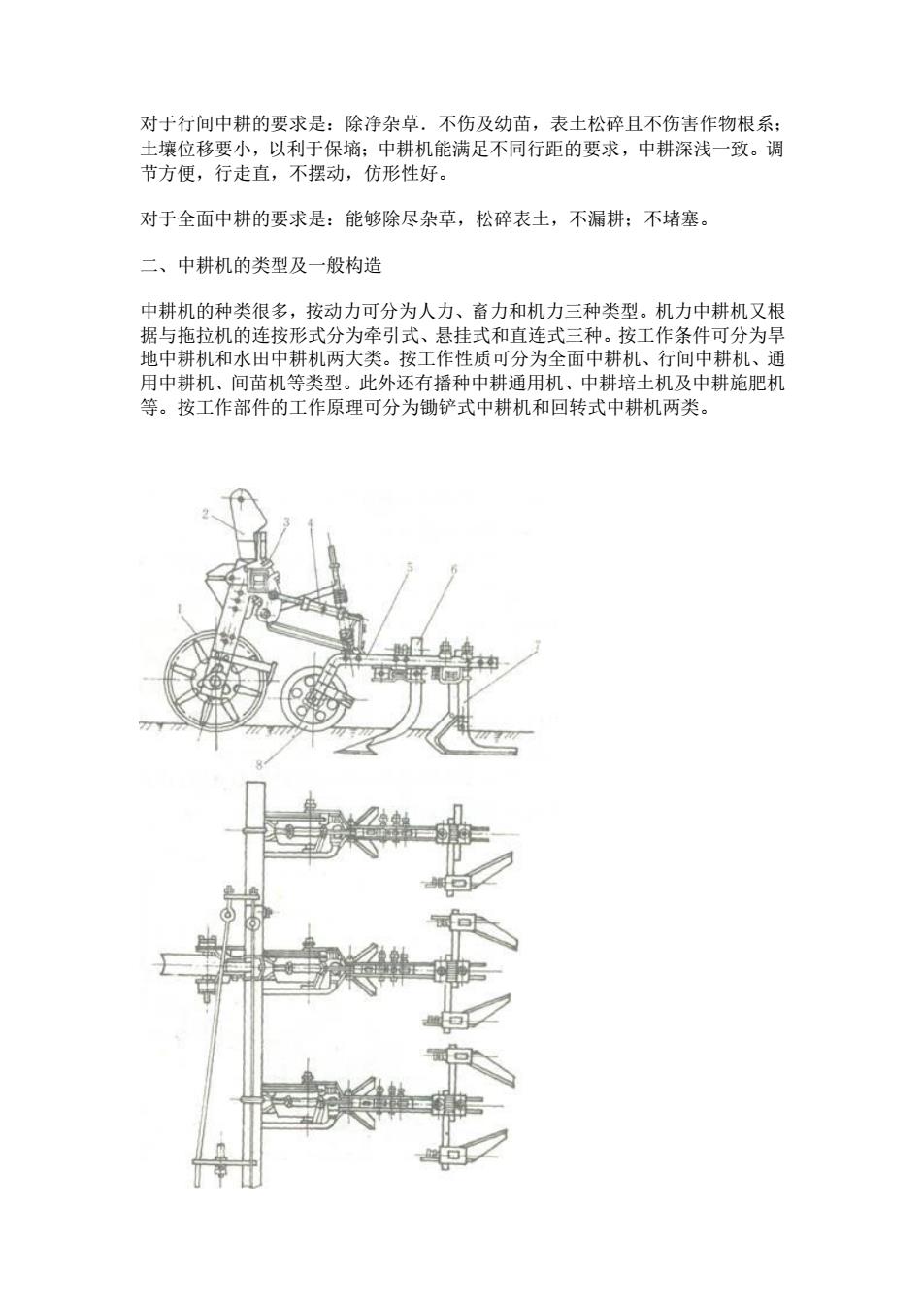

图 7～6 2BZ-4／6 型播种中耕通用机中耕状态 1．地轮 2．悬挂架 3．方梁 4．平行四连杆 仿形机构 5．仿形轮纵梁 6．双翼铲 7．单翼 铲 8．仿形轮 传统的行间中耕机的工作部件是单、双翼铲、松土铲及壁式培土铲等，均属于直 线运动的被动工作部件。它们具有结构简单、能量消耗低等优点，在土壤条件较 好的情况下能满足农艺要求。但在粘重土壤、浇水后的板结地块及杂草较多的地 块则很难达到农艺要求。驱动式中耕机的工作部件与旋耕机的刀齿相似，刀滚按 行分组排列。驱动式旋转工作部件与锄铲式工作部件相比，其优点是：碎土性能 好，不易缠草，耕后地表平整，适用于粘性土壤。 1．旱地中耕机 目前我国北 方地区普遍采用播种中耕通用机，它具有中耕、中耕追肥、中耕培土及播种施肥 四种技术状态，可大大提高机器的利用率。现以 2BZ 一 4／6 型播种中耕通用机 的中耕状态为例，来说明行问中耕机的一般构造(图 7—6)。 中耕状态主要用于除草和松土。中耕机由机架和中耕单组两部分组成。每个中耕 单组由一组中耕部件和一个仿形轮组成，并通过四杆仿形机构与机架(主梁)相连 接。由于单组仿形，所以对地面不平的仿形效果好。在机架主梁上装有悬挂架和 行走轮。 2．水田中耕机水田中耕是水稻增产的重要措施，其作用是消灭杂草，松土烂泥， 以促进水稻生长。水田中耕是在秧苗返青、分蘖初期到封行前的禾秆拔节期间进 行的。中耕时间及次数应根据水稻品种特性、土壤质地、气候条件及杂草生长情 况而定，一般需进行三次行间中耕，中耕深度为 2～6cm。 目前我国研制的水田中耕机类型很多，较常见的一种类型是工作轮驱动型水稻中 耕机，其工作部件为回转卧式除草轮(图 7—7)。 图 7—7 驱动型水稻中耕机
图 7～6 2BZ-4／6 型播种中耕通用机中耕状态 1．地轮 2．悬挂架 3．方梁 4．平行四连杆 仿形机构 5．仿形轮纵梁 6．双翼铲 7．单翼 铲 8．仿形轮 传统的行间中耕机的工作部件是单、双翼铲、松土铲及壁式培土铲等，均属于直 线运动的被动工作部件。它们具有结构简单、能量消耗低等优点，在土壤条件较 好的情况下能满足农艺要求。但在粘重土壤、浇水后的板结地块及杂草较多的地 块则很难达到农艺要求。驱动式中耕机的工作部件与旋耕机的刀齿相似，刀滚按 行分组排列。驱动式旋转工作部件与锄铲式工作部件相比，其优点是：碎土性能 好，不易缠草，耕后地表平整，适用于粘性土壤。 1．旱地中耕机 目前我国北 方地区普遍采用播种中耕通用机，它具有中耕、中耕追肥、中耕培土及播种施肥 四种技术状态，可大大提高机器的利用率。现以 2BZ 一 4／6 型播种中耕通用机 的中耕状态为例，来说明行问中耕机的一般构造(图 7—6)。 中耕状态主要用于除草和松土。中耕机由机架和中耕单组两部分组成。每个中耕 单组由一组中耕部件和一个仿形轮组成，并通过四杆仿形机构与机架(主梁)相连 接。由于单组仿形，所以对地面不平的仿形效果好。在机架主梁上装有悬挂架和 行走轮。 2．水田中耕机水田中耕是水稻增产的重要措施，其作用是消灭杂草，松土烂泥， 以促进水稻生长。水田中耕是在秧苗返青、分蘖初期到封行前的禾秆拔节期间进 行的。中耕时间及次数应根据水稻品种特性、土壤质地、气候条件及杂草生长情 况而定，一般需进行三次行间中耕，中耕深度为 2～6cm。 目前我国研制的水田中耕机类型很多，较常见的一种类型是工作轮驱动型水稻中 耕机，其工作部件为回转卧式除草轮(图 7—7)。 图 7—7 驱动型水稻中耕机
1．除草轮 2．锥齿轮箱 3．传动轴 4．减速器 5．离合器 6.发动机 7．扶手 8．停 车按扭 9-油箱 10.支承限深板 驱动型水稻中耕机一般由发动机、传动机构、工作部件、限深支承板及操纵部分 等组成。该机型的工作部件为卧式除草轮，轮上装有中耕齿，轮齿直径为 360～ 420cm。工作轮上装有 6～8 排中耕齿，每排 3～4 齿。各除草轮上和同一除草轮 上各排中耕齿均为交错排列，以提高中耕机的行走均匀性和除草效果。中耕齿有 弧形齿、球面弧形齿、蒲滚式直齿和弧形刀齿等形式。除草轮转速一般为 120～ 140r／min。 驱动型水稻中耕机是采用小型动力驱动中耕除草轮对地面产生滚压和一定的滑 移量来进行中耕除草作业的。 三、中耕机的工作部件 中耕机的工作部件为锄铲式和回转式两种类型。其中锄铲式应用较广，按作用可 分为： 除草铲、松土铲和培土器三种类型。 1．除草铲 除草铲主要用于行间第一、二次中耕除草作业，起除草和松土作用。 它可分为单翼铲、双翼铲和通用双翼铲三种形式(图 7—8)。 单翼铲主要用于作物早期除草作业，工作深度一般不超过 6cm。单翼除草铲由水 平锄铲和竖直护板两部分组成(图 7—8a)。锄铲用于锄草和松土，护板用于防止 土块压苗，因而可使锄铲安装位置靠近幼苗，增加机械中耕面积。护板下部有刃 口，可防止挂草堵塞。单翼除草铲有左翼铲和右翼铲两种类型，中耕时要对称安 装分别置于幼苗的两侧。 图 7—8 除草铲的类型 (a)单翼除草铲 (b)双翼除草铲 (c)双翼通用铲
1．除草轮 2．锥齿轮箱 3．传动轴 4．减速器 5．离合器 6.发动机 7．扶手 8．停 车按扭 9-油箱 10.支承限深板 驱动型水稻中耕机一般由发动机、传动机构、工作部件、限深支承板及操纵部分 等组成。该机型的工作部件为卧式除草轮，轮上装有中耕齿，轮齿直径为 360～ 420cm。工作轮上装有 6～8 排中耕齿，每排 3～4 齿。各除草轮上和同一除草轮 上各排中耕齿均为交错排列，以提高中耕机的行走均匀性和除草效果。中耕齿有 弧形齿、球面弧形齿、蒲滚式直齿和弧形刀齿等形式。除草轮转速一般为 120～ 140r／min。 驱动型水稻中耕机是采用小型动力驱动中耕除草轮对地面产生滚压和一定的滑 移量来进行中耕除草作业的。 三、中耕机的工作部件 中耕机的工作部件为锄铲式和回转式两种类型。其中锄铲式应用较广，按作用可 分为： 除草铲、松土铲和培土器三种类型。 1．除草铲 除草铲主要用于行间第一、二次中耕除草作业，起除草和松土作用。 它可分为单翼铲、双翼铲和通用双翼铲三种形式(图 7—8)。 单翼铲主要用于作物早期除草作业，工作深度一般不超过 6cm。单翼除草铲由水 平锄铲和竖直护板两部分组成(图 7—8a)。锄铲用于锄草和松土，护板用于防止 土块压苗，因而可使锄铲安装位置靠近幼苗，增加机械中耕面积。护板下部有刃 口，可防止挂草堵塞。单翼除草铲有左翼铲和右翼铲两种类型，中耕时要对称安 装分别置于幼苗的两侧。 图 7—8 除草铲的类型 (a)单翼除草铲 (b)双翼除草铲 (c)双翼通用铲
