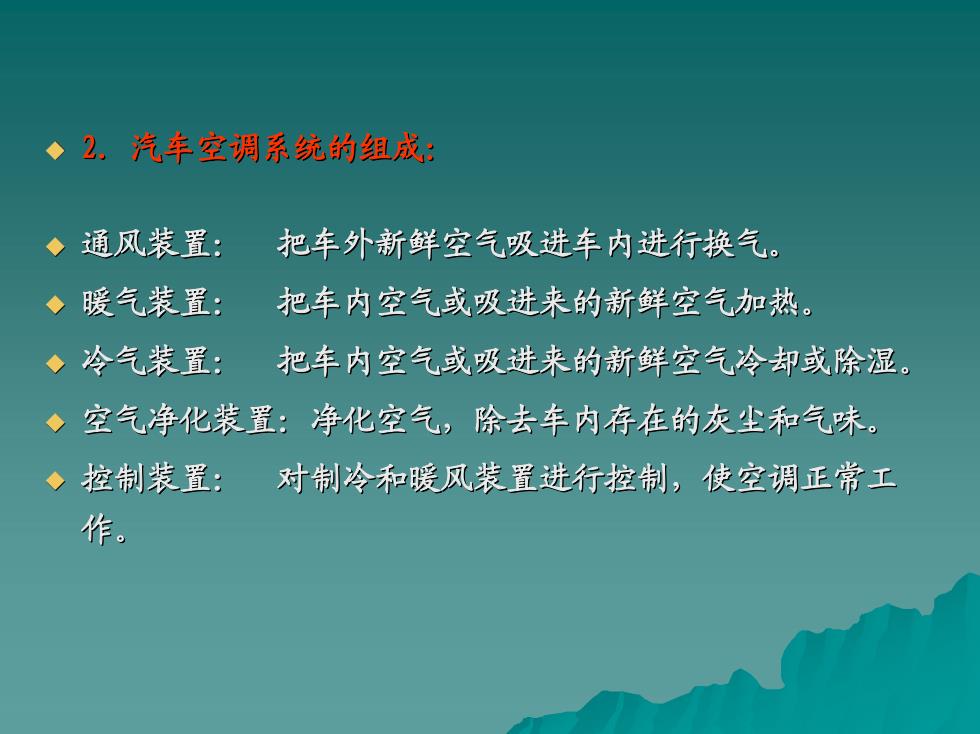

2.汽车空调系统的组成通风装置：把车外新鲜空气吸进车内进行换气暖气装置：把车内空气或吸进来的新鲜空气加热·冷气装置：3把车内空气或吸进来的新鲜空气冷却或除湿空气净化装置：净化空气，除去车内存在的灰尘和气味。控制装置：对制冷和暖风装置进行控制，使空调正常工作
u 2 ．汽车空调系统的组成： u 通风装置： 把车外新鲜空气吸进车内进行换气。 u 暖气装置： 把车内空气或吸进来的新鲜空气加热。 u 冷气装置： 把车内空气或吸进来的新鲜空气冷却或除湿。 u 空气净化装置：净化空气，除去车内存在的灰尘和气味。 u 控制装置： 对制冷和暖风装置进行控制，使空调正常工 作

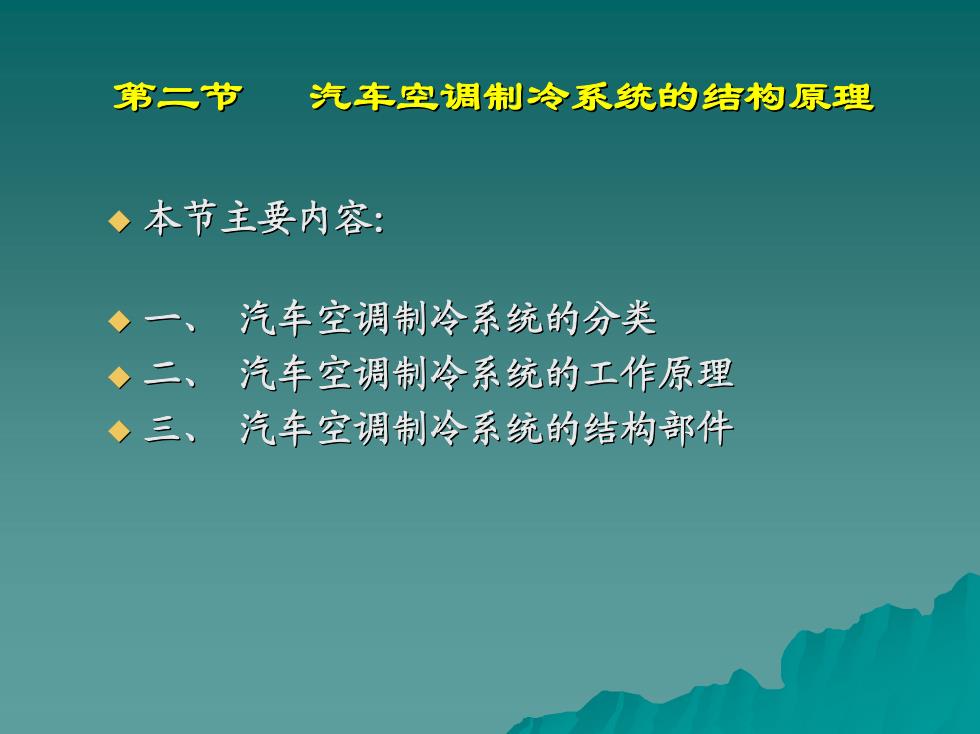

第二节汽车空调制冷系统的结构原理本节主要内容：汽车空调制冷系统的分类汽车空调制冷系统的工作原理三汽车空调制冷系统的结构部件
第二节 汽车空调制冷系统的结构原理 u 本节主要内容： u 一、 汽车空调制冷系统的分类 u 二、 汽车空调制冷系统的工作原理 u 三、 汽车空调制冷系统的结构部件

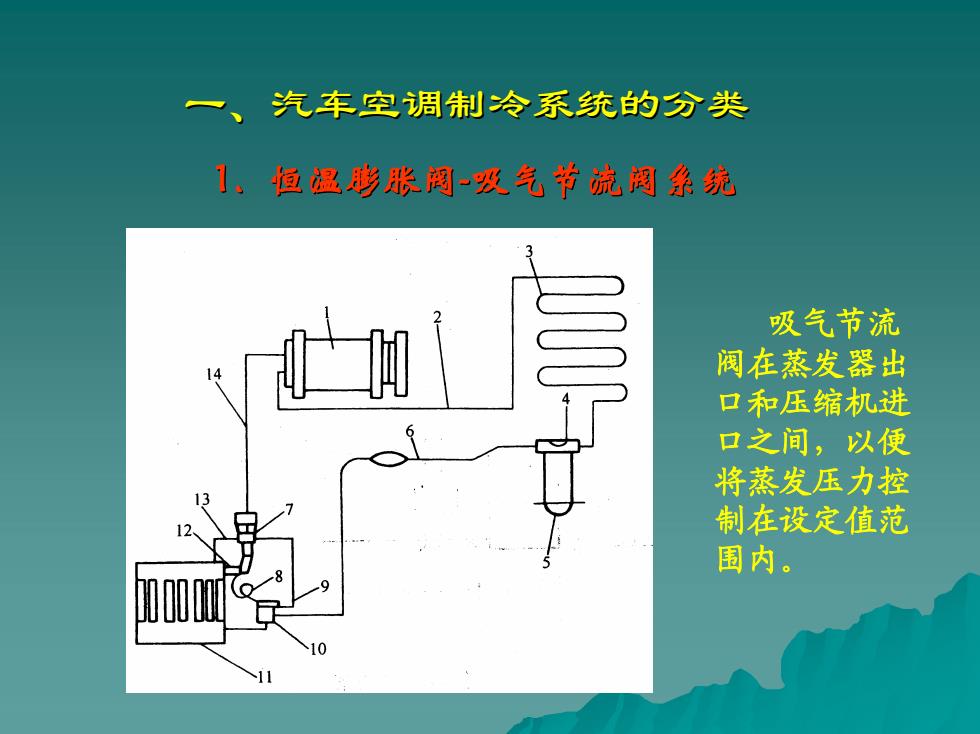

汽车空调制冷系统的分类1恒温膨胀阀-吸气节流阀系统吸气节流阀在蒸发器出口和压缩机进口之间，以便将蒸发压力控制在设定值范围内
一、汽车空调制冷系统的分类 1 ．恒温膨胀阀 - 吸气节流阀系统 吸气节流 阀在蒸发器出 口和压缩机进 口之间，以便 将蒸发压力控 制在设定值范 围内
2储液器-闷组合系统·如图，是由吸气节流阀、热力膨胀阀、储液器/千燥器组成的一个整体部件，储液器-阀组合件与蒸发器进出口相连
u 如图，是由吸气节流 阀、热力膨胀阀、储液 器 / 干燥器组成的一个整 体部件，储液器 体部件，储液器 - 阀组合 件与蒸发器进出口相 连。 2 ．储液器 - 阀组合系统

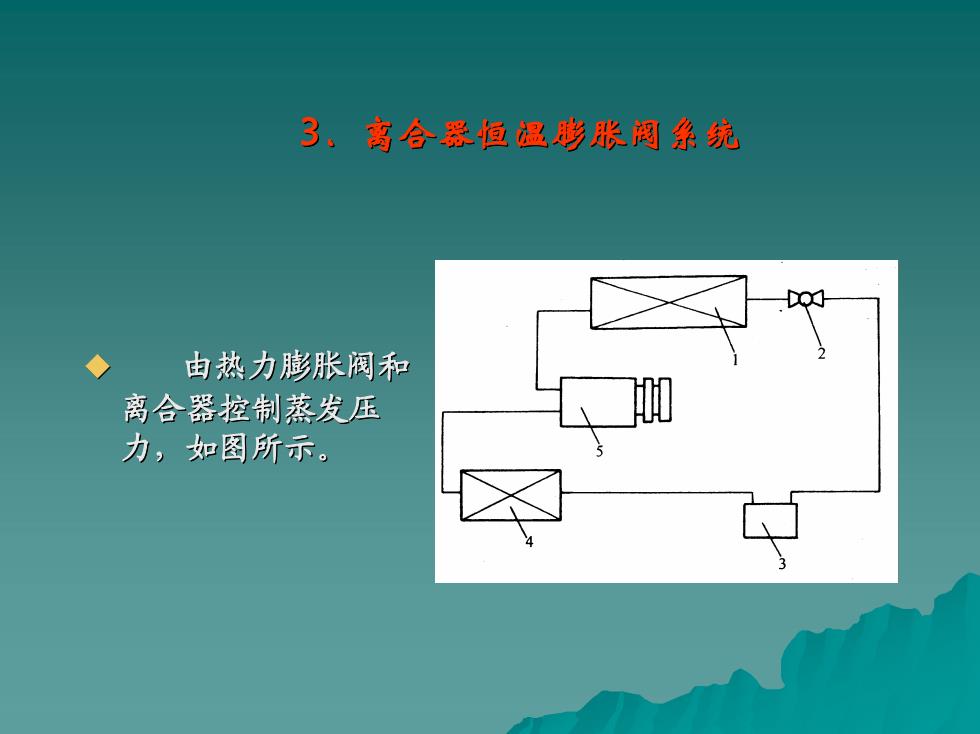

3：离合器恒温膨胀阀系统由热力膨胀阀和离合器控制蒸发压力，如图所示
u 由热力膨胀阀和 离合器控制蒸发压 力，如图所示。 力，如图所示。 3 ．离合器恒温膨胀阀系统
