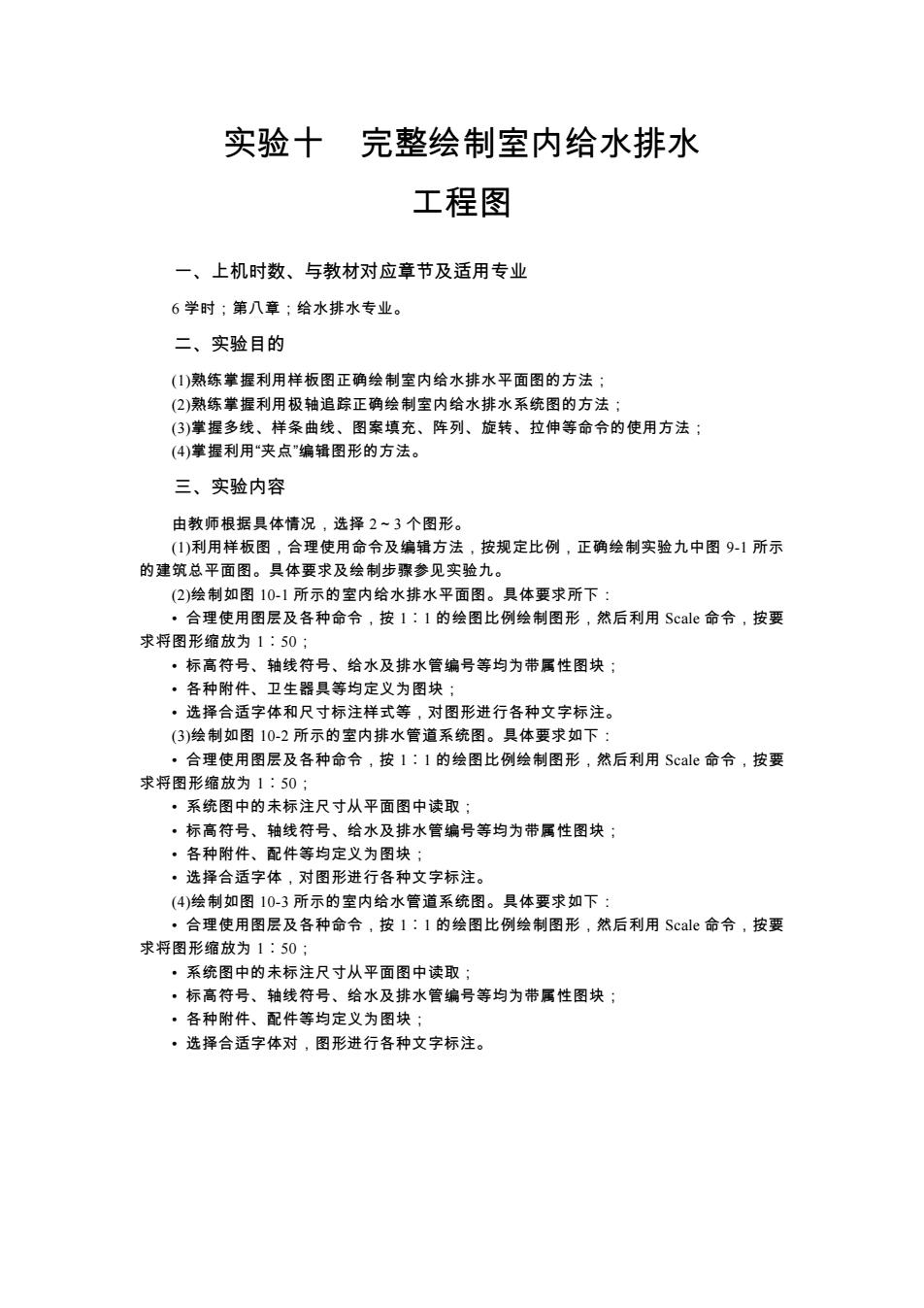

实验十 完整绘制室内给水排水 工程图 一、上机时数、与教材对应章节及适用专业 6 学时；第八章；给水排水专业。 二、实验目的 (1)熟练掌握利用样板图正确绘制室内给水排水平面图的方法； (2)熟练掌握利用极轴追踪正确绘制室内给水排水系统图的方法； (3)掌握多线、样条曲线、图案填充、阵列、旋转、拉伸等命令的使用方法； (4)掌握利用“夹点”编辑图形的方法。 三、实验内容 由教师根据具体情况，选择 2～3 个图形。 (1)利用样板图，合理使用命令及编辑方法，按规定比例，正确绘制实验九中图 9-1 所示 的建筑总平面图。具体要求及绘制步骤参见实验九。 (2)绘制如图 10-1 所示的室内给水排水平面图。具体要求所下： • 合理使用图层及各种命令，按 1︰1 的绘图比例绘制图形，然后利用 Scale 命令，按要 求将图形缩放为 1︰50； • 标高符号、轴线符号、给水及排水管编号等均为带属性图块； • 各种附件、卫生器具等均定义为图块； • 选择合适字体和尺寸标注样式等，对图形进行各种文字标注。 (3)绘制如图 10-2 所示的室内排水管道系统图。具体要求如下： • 合理使用图层及各种命令，按 1︰1 的绘图比例绘制图形，然后利用 Scale 命令，按要 求将图形缩放为 1︰50； • 系统图中的未标注尺寸从平面图中读取； • 标高符号、轴线符号、给水及排水管编号等均为带属性图块； • 各种附件、配件等均定义为图块； • 选择合适字体，对图形进行各种文字标注。 (4)绘制如图 10-3 所示的室内给水管道系统图。具体要求如下： • 合理使用图层及各种命令，按 1︰1 的绘图比例绘制图形，然后利用 Scale 命令，按要 求将图形缩放为 1︰50； • 系统图中的未标注尺寸从平面图中读取； • 标高符号、轴线符号、给水及排水管编号等均为带属性图块； • 各种附件、配件等均定义为图块； • 选择合适字体对，图形进行各种文字标注
支0.00B)DNSOADNOOP(2)3C底层给水排水平面图1:50图 10-1 室内给水排水平面图

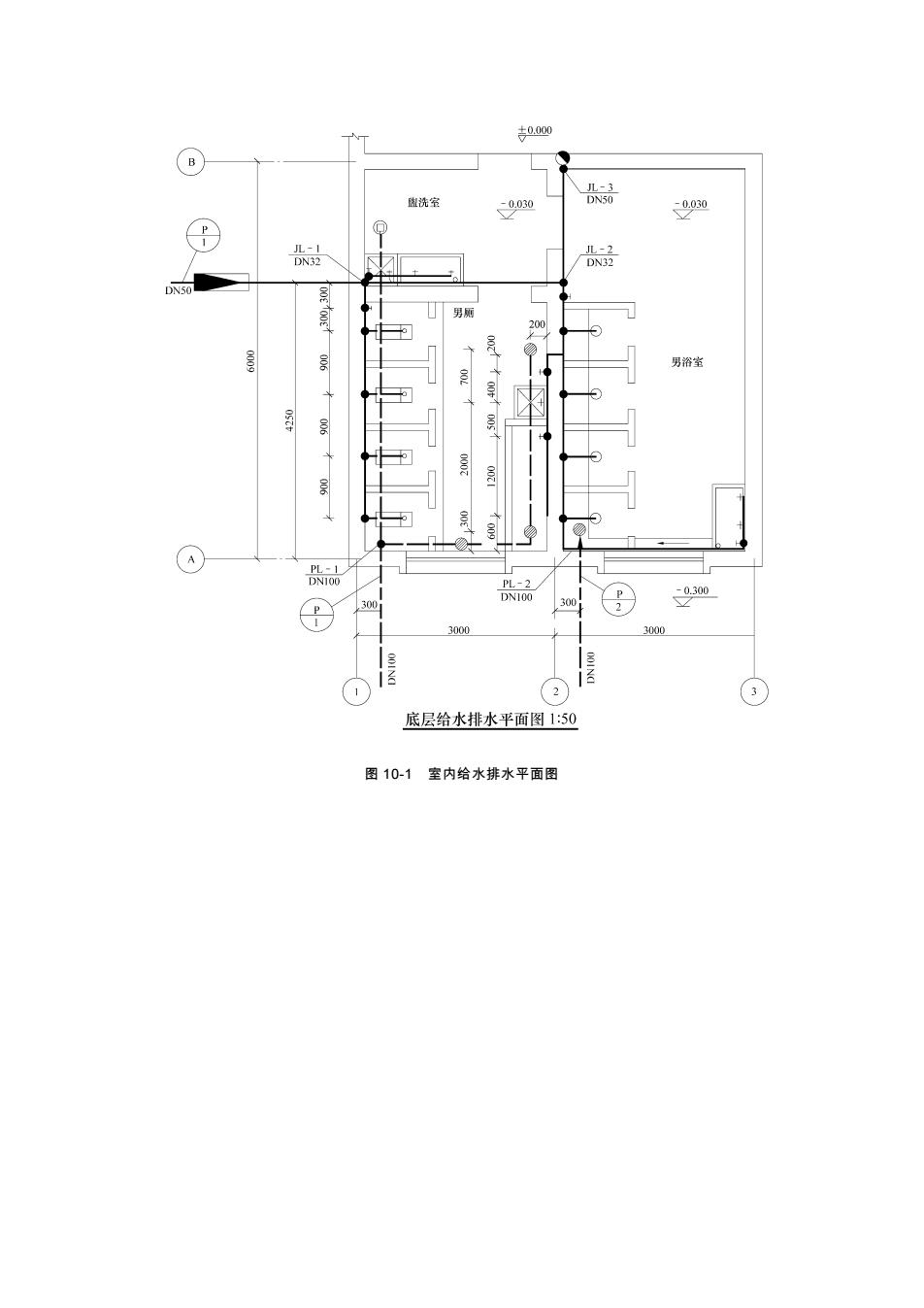

图 10-1 室内给水排水平面图
10.30%2.60050Jolo7.3700M0%/J6.370DNiO3.170上0.970%OYCP盟洗室、厕所污水管道系统图1:50图 10-2 室内排水管道系统图

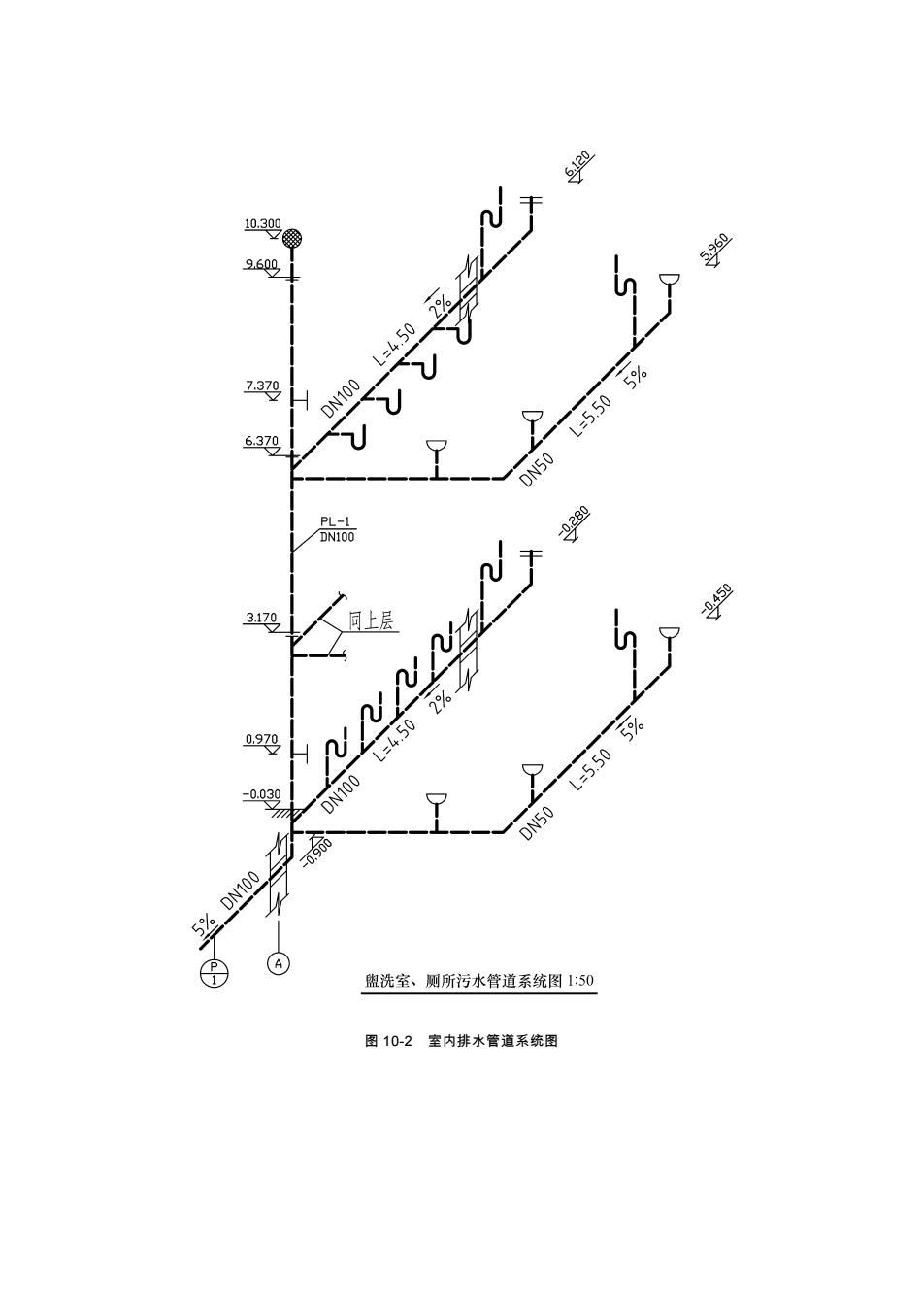

图 10-2 室内排水管道系统图
N54K3.170台AAhso3.1JN32A.T4你内给水管道系统图1:50图10-3 室内给水管道系统图四、与本实验相关主要命令Mline(MI——多线）：Spline(Spl——样条曲线）：Bhatch(H—图案填充）：Array(Ar——阵列);Rotate(Ro——旋转);Stretch(S—拉伸);Offset(O—偏移);Trim(Tr—修剪)Mirror(Mi——镜像)：Scale(Sc—缩放);Break(Br——打断)：Insert(——插入图块）；夹点编辑方法：Text(Dt-单行文字)或Mtext(Mt——多行文字)：Dimlinear(Dli-——线性标注)Dimcontinue(Dco-—连续标注)。五、实验步骤(一)打开文件打开实验八中创建的"A3.dwt"文件
图 10-3 室内给水管道系统图 四、与本实验相关主要命令 Mline(Ml——多线)；Spline(Spl——样条曲线)；Bhatch(H——图案填充)；Array (Ar——阵列)；Rotate(Ro——旋转)；Stretch(S——拉伸)；Offset(O——偏移)；Trim(Tr——修剪)； Mirror(Mi——镜像)；Scale(Sc——缩放)；Break(Br——打断)；Insert(I——插入图块)；夹点编辑 方法；Text(Dt——单行文字)或 Mtext(Mt——多行文字)；Dimlinear(Dli——线性标注)； Dimcontinue(Dco——连续标注)。 五、实验步骤 (一)打开文件 打开实验八中创建的“A3.dwt”文件
(二)绘制总平面图参照实验九，绘制图9-1所示的总平面图。(三)绘制给水排水平面图合理利用各种设置：绘制图10-1所示室内给水排水平面图(1)按1:1 的绘图比例，绘制图 10-4(a)所示建筑物室内平面图;(2)根据图10-1所示位置和尺寸，在"给水管道"层，绘制所有的给水管道：(3)根据图10-1所示位置和尺寸，在“给水附件"层，绘制所有的给水附件，得到如图10-4(b)所示图形：(4)根据图10-1所示位置和尺寸，在排水管道"层，绘制所有的排水管道(5)根据图10-1所示位置和尺寸，在"排水附件"层，绘制所有的排水附件，得到如图10-4(c)所示图形：(6)利用缩放(Scale)命令，将图形按 1/50(即0.02)的比例因子进行缩放：(7)利用打断(Break)命令，将处于下方的管道断开;（8)根据图10-1所示位置，合理利用图层，标注各种文字、尺寸，并插入图块，得到如图10-1所示图形

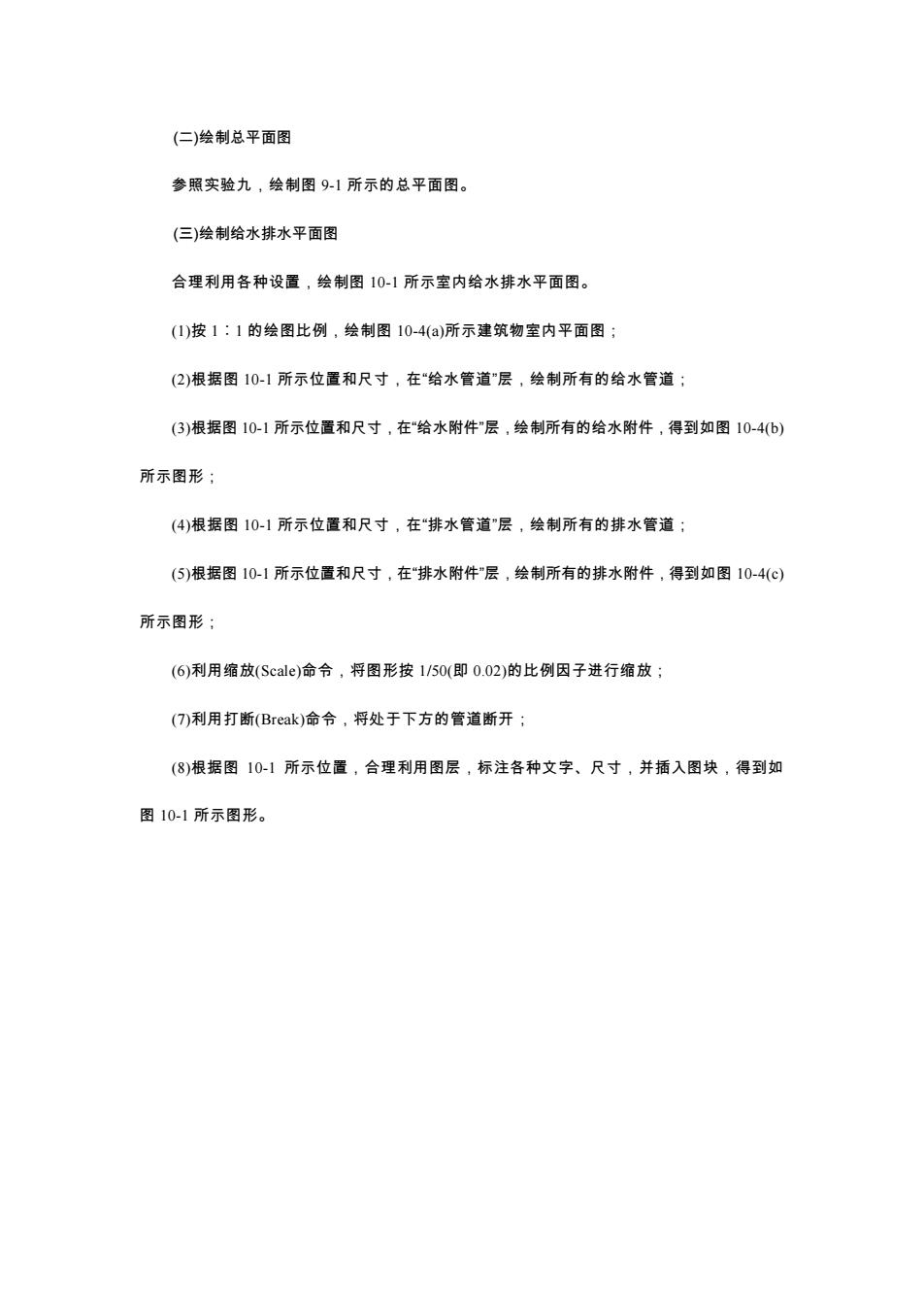

(二)绘制总平面图 参照实验九，绘制图 9-1 所示的总平面图。 (三)绘制给水排水平面图 合理利用各种设置，绘制图 10-1 所示室内给水排水平面图。 (1)按 1︰1 的绘图比例，绘制图 10-4(a)所示建筑物室内平面图； (2)根据图 10-1 所示位置和尺寸，在“给水管道”层，绘制所有的给水管道； (3)根据图 10-1 所示位置和尺寸，在“给水附件”层，绘制所有的给水附件，得到如图 10-4(b) 所示图形； (4)根据图 10-1 所示位置和尺寸，在“排水管道”层，绘制所有的排水管道； (5)根据图 10-1 所示位置和尺寸，在“排水附件”层，绘制所有的排水附件，得到如图 10-4(c) 所示图形； (6)利用缩放(Scale)命令，将图形按 1/50(即 0.02)的比例因子进行缩放； (7)利用打断(Break)命令，将处于下方的管道断开； (8)根据图 10-1 所示位置，合理利用图层，标注各种文字、尺寸，并插入图块，得到如 图 10-1 所示图形
